液晶电视出现抖动闪屏的,自己动手拆一个电阻,修好图像,非常稳定。大家好,我是修电视的海哥, 今天远程教四川用户修个创维电视,故障是蹦蹦跳跳跳个不停,正常上门师傅都会叫你换屏。 今天视频教你一招,不换配件,零成本修复型号创维五十五 v 六。类似这种故障已经修过太多了,首先配的是 lg 屏, 轻车熟路。测试,取开左边,这不将进行通电测试, 这时候开机左边一半,非常稳定。这个就是左边版的问题,这里有个通便电阻啊, 非常容易坏。如果工具不允许情况下,只需要用一把指甲刀剪一个电阻,然后所有排线加通电测试, 这时候通电图像非常完美,整个画面不跳不闪,说明图像完美修复。

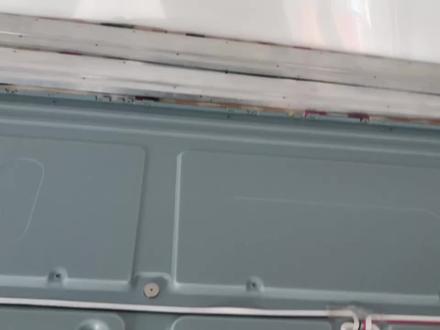

这是一台创维五十五的电视,型号是五五一五, 看他这个白标,二零一八年一月二十二出厂。 这电视通电之后呢,能够红灯亮,然后按着开机也可以变绿灯,红灯亮按开机之后能变绿灯,说明主板控制系统应该是正常的。 机子呢,还有声音,但是看不到头像黑屏的状态,这种情况百分之三十左右是灯条。那要验证是不是灯条的问题的话,可以拿手电照一下屏幕,如果有画面显示,那么就 可以达到百分之七十是灯条,还有百分之三十呢是横流板,具体什么问题要拆开来检查一下,我们这个 看一下是怎么判断的。好,我们插上电源,红灯已经亮了,这里红灯亮了,大家看到了红色的,我们按一下开机, 好变成绿色。变绿灯之后呢,镜子立起来看一下 黑屏的状态,但是里面有声音的,我们用手电照一下呢,能看到这个创维的字已经出来了,这样照可以看到创维的字在里面会显示 也正常。那么我们就拆开壳子,看一下它是什么配置,来分析具体哪个问题。 拆壳子的话,把这边上的壳子上面螺丝一个两个,三个 十五,一共是十五个螺丝,拆完之后呢,就可以把它拿掉,拿掉以后你们的限量版就看得到了。 这个是创维的电源和横流在一块,这个是灯条,现在是他的主板的线,主板的电源线,这个是主板,这边是逻辑版。 屏幕是华星光电的电零七的屏幕,这是一七一八一九三年都很用量特别大的一款屏,华星电零七的,那这种情况我们可以先用点灯器点一下这个灯条, 看他是不是有不正常的地方,如果是的话,那么就直接拆开换灯条就可以了,我们直接上工具点一下,看能不能正常, 这个是检测背光灯条的工具,插个电,他开机之后是三百伏 输出,我们两个表笔对一下它的灯条是不是有不亮的地方, 应该这是两组,四条线就是两组,两组这条我们看是不是匹配的 这个第一个是五十九伏,这个是明亮,我们看第二个, 第二组是一百多伏,那就已经不正常了,他这个输出来两组应该是匹配的一样的电压,我们这样子看这个灯啊,这样子看 没有断开的情况下,他是三百伏,我们测他的根条的时候,他是会有变化的, 第一组是五十九组,第二组是达到了 三百多接近已经断开的状态,说明灯条是有问题的。我们现在就可以直接拆开盒子替换灯条了。现在维修任何一样的东西, 最主要的就是判断他的故障,去更换配件的话呢,只是你仔细一点,手工细致一些,他就能把它做好。 只是判断这个问题的这个过程是需要你积累经验和慢慢的掌握,才能把它判断的准确。 我们拆的话是这样拆的,先从扬声器这块拿起,上面拿掉,然后接收头往上来,把这 把这个屏蔽的一根撕掉,撕掉撕掉之后方便把烟头 把边条的卡扣打开, 这个 把这个撕完之后呢,就把平线和边条这个断开,再把边条的卡子打开,方便一会拆屏幕 上面还有一个粘的一个固定的胶,把它撕掉, 我们把机子翻过来,翻过来之后把这个先把这周围的螺丝拆完,之后翻完机子把前框拿掉,这周围还有这周围还有十二个螺丝,我们把它拆掉, 因为你如果不拆螺丝翻过来拆的话有点费劲,这样先拆了再翻过来拆墙上就可以了。 翻一个面,底下还有底下还有七个小螺丝的菜, 拆完之后才能拿框子看一下,底下的螺丝要换一个小的电动螺丝刀才能拆 光。拆掉之后呢,这个靠模块,这里还有一个散热的铁,拆掉 这三个铁条上面有三个螺丝,一个三个螺丝还是拆完,他这款做工还算可以的,因为我家这个铁条的电视并不多,这个 虽然说也不怎么值钱,但是他加上去之后,他对模块的善恶是起到很好的作用的,像很多店他就没加这一款, 我修了好多电视,只有创维的是基本上都会加一些这种散热条,如果没加的话,他也会把模块上贴上晒黑的散热片, 因为屏幕工作时间长了之后,发热量大容易损坏,他们就会有这个屏幕去给他删掉,像其他牌子的我见的很少。 好,这个时候我们就可以把屏幕拿起来看一下,里面的背光可以直接更换就行了。拿屏幕呢还是双手去, 因为安全很多,双手托起来就行。 这个框子的话就是里面有卡扣,把卡扣掰掉就能拿掉,拿掉之后灯条在打光纸的下面。 请问现在好多客户都在自己更换灯条了,那么这个视频呢,应该对你会有帮助, 如果正好你家里有这款型号的电视,五五一五的,这个电视出现了黑屏,有声音,能变灯的这种情况,百分之八九十就是灯条,很多客户自己用户跟你去换,按这个步骤操作就可以了,把下面的反光镜摘掉, 灯塔就在下面。 这个是两组的啊,应该是左右两边分开的,你也这样分 一组是六个,六个的话乘以四二十四个灯,二十四个灯乘以 三伏,那么在每一组应该是一百多伏的电压才对。这边这个也是一样的,我们现在直接拆,拆完之后把灯条更换上面的螺丝,再拆下来好多小螺丝,拆了才能拿掉。 好了,装完空调之后,我们试一下啊,试一下机之后 试一下机改装盒, 换完灯条,打上导光板,屏幕就点亮了,现在装上框子,把屏装上,试一下,效果可以的话我们就装机了 啊,装上屏幕图像就出来了,创维的图像就正常, 我们看一下他这个机器屏幕还有点小闪烁,在屏幕这边有点小闪烁,那证明这个电视当时在坏灯条之前呢,屏幕是有点小问题的,但是客户很将就在 看,就这么将就的看,没有及时去修了,灯条坏了之后彻底看不了了,才选择一起维修。可能现在经济不好吧,很多有问题的电视呢,没有说像我们要求高的客户怕闪眼睛呢,怕修的那种, 他这种是两个故障。那我们把灯条换完之后,现在对屏幕进行一个记忆改进,我们看到这边有一个横线,放大了看一下, 可以看到屏幕,这有点横线啊,会有点闪烁,这个是屏幕问题,我们把它系改了就正常。我们先把壳子装好,装好之后反过来进行系改,系改之后再看他的效果好。为了方便观看,我们 把拍摄角度换到这边,因为是这边的屏幕有问题,开机看一下 这边的闪烁,这里有条横线,黑色的这个半边,另外一半边还是正常的,那么我们把这半边进行个戒改就行了。因为你用镭射去打的话,里面应该有横线的话,应该烧的比较严重, 你再打的话实际上是耽误不住,因为打这个线可能两个多小时,而且他打出来效果不一定很好。这个烧完之后这个电容也很麻烦。那我直接系改,改完之后就可以看到效果。 像这款机器有三种戒改的方案,网上有好多在传的嘛,但是 适合自己的就最好了。像这种第一个是成本高一点的,去换一下板子,换一下这个板可以。第二个呢,就说把板子用仪器,把软件改掉,用变声器,我们有改了变声器之后效果也能出来。 第三个呢,就是在原版上去系改,把屏幕这边去改掉也可以,所以有好几种方案,我一般都是直接改掉屏幕就行。像这种版的不需要大改,我们看一下怎么操作 好。改它的话需要有电烙铁,好用的电烙铁和焊接丝就可以,我们看一下怎么去把它接上, 看一下啊,已经焊接出那个效果, 基本上已经复位到百分之九十了啊,如果还需要进一步复位了,那么还需要把电压进行一个连接。嗯,这个效果已经正常了,不需要再大改, 后面再正常的时候,我们再去把它进行一个改动,他每个屏幕损坏的程度不一样,有些很简单,把屏幕的电路改掉就好, 有些呢需要你改完之后再加电压,再减电压,有些需要换版,有很多很多情况,根据不同的情况呢,采用不同的方法修出来的效果,他是根据故障不一样, 那么复位的效果呢,也是不一样的,我们看一下现在这个效果, 我们看一下刚刚那个抖音,现在是 看一下现在不抖了,但是效果也是非常的非常完美,刚刚开机的这半边是有抖动的,现在是很正常的, 可以交分户的,所以一般有问题的时候呢,我们应该根据问题去分析,去解决,不能盲目的去 维修。我们是武汉这边专业维修电视更换屏幕的公司,有需要维修电视更换屏幕的客户可以 点赞收藏我们的视频给我们留言就可以了。如果有电视需要维修,不懂的有问题的都可以跟我留言,我这边会给你一些很诚恳的解答。

大家好,今天为这一台创维是不开机的故障通电了,红色绿色指示灯交替闪烁,屏幕没有显示,来大家看一下, 开机总是这样子,红绿交替场所,究竟什么问题呢?接下来拆机,拆开机器,老规矩,先测量电源是否正常的, 这里是灯调宫殿,然后这边这边应该是一个一十二伏,但是电压明显的偏低,只有四伏左右, 指示灯是交替场所,那接下来拔掉这个主板连接线,看下是否正常的电压, 这样空窄的情况下,电压升高了不少,有八九伏之间跳变,但是感觉有一点点不稳定呢。 如果要排除电源板的故障的话,只需要进行一个强制开机,强制点亮背光,这边我已经短接好了,他这里有三个眼角,一个是 stb, adj 和 ena, 三个眼角短接在一起,然后我们外接一个三五伏, 这边我已经用口的电源打到了三伏,我们来短接,这里是一个角, 还没有插电, ok, 可以看到背光也是一闪一闪的,那可能这个电源还有点故障, 对于这种输出不稳定的,我就喜欢干这个稳压电路,这里是关偶 光偶相连的,有一个 t l 四三幺,测量一下, 测量没有明显的损坏,但是呢,我决定还是更换一个,试一下这种贴片的 更换好 t l 四三幺,测量一下,这步电压就稳定了,待机八点八伏。来,我们进行 一个强制开机,用三伏碰这个开机信号, stb 一下就升到了一十二伏,断掉,待机八伏正常。所以接下来就再次进行潜质点亮背光, 前置点亮背光, ok, 可以看到这里背光已经亮了,那说明电源板没有问题了。那接下来就是要 装好连接线,试下主板如何上机,测试已正常。那今天维修的电视呢?就是 红绿灯交替闪烁,不开机就取,原因就是稳压电路 tl 四三幺损坏。 大家要记住,这可能是这个电视机型号的一种小通片了,我已经遇到过多台这样的电视了,电压数字不稳定,直接更换 t 二五四三幺。好的,感谢大家持续关注吧,再见。

今天接收一台创维武术圣殿吃鸡开机图像抖动,就像这种情况,像这种情况都是小问题,短接一个电阻就能修好,我们来拆开看一下, 拆开来可以看到结构非常的简单,只需要在罗地板上面找到这个二二零的这个小电阻,把它短截一下,短截一下就好了。就是这个小电阻啊,二二零直接把它短截一下,短截一下图像就正常了。 好,二二零的这个小电阻,我已经把它短接好了,短接好了我们就来通电看一下,我们通电的话,四机 充电的话图像非常的清楚,一点瑕疵都没有,非常的完美。

这个窗户不是五 g 七二零零的啊,这个电视是屏闪屏闪的问题,我们就是塞这个平线呢,塞平线就解决问题, 再看一下这个屏,现在问题是解决了,不闪了,现在这个就把这个屏给大家看一下哈,这个屏闪的问题现在已经放在这个床上,现在我这里开机啊, 然后把电视翻起来看,你看这个就是窗围的通病了,平散了,五十五寸的,五十五寸的,这个液晶电视 一直就这样跳动,图像也这样跳动闪了,现在我们的处理方式就是 塞平线呢,我们把这一组这里有一个过去差不多有个十十条排线,这个地方把它给你开,现在就看能不能解决啊,来这样一直闪。 现在的处理方式就是把这个平线这个位置用,这个 我是用的透明胶带,把它给你开来啊,现在把这个地方过去大约是十处排线的时候把它给你开来, 我用了一点这个透明胶带啊, 我们大约这里过来差不多十组排线这个位置,我贴这个透透明胶带啊,在这里 贴上去,然后我现在插上去试一下啊。 好,现在就插好了,现在就插电试一下, 然后这里开机啊,现在这个电视已经打开了,已经开了啊,我们现在看一下这个屏幕还闪不闪啊? 这,这就不闪了啊,这个屏也不不闪了,现在我们用这个胶带把它给你开来这个电视就好了,所以这种只能说 一个应急的处理方式啊,都还没有,他叫售后来啊,这里差不多要一千多块啊, 还有两枪,就他就放那个屏,哈哈哈,是啊,他说这个屏幕有问题,这个屏可能是有问题,这个电视呢,他是叫 最后来说这个,开始是说这个主板,这个主板有问题,后来拿这个主板回去维修,我们一来一看有肯定不是主板的问题啊,因为平散一般是这个逻辑板头嘛,这个排线一般平的边边板有问题,他会产生平散, 所以这个电视就是平边板有问题,所以我们去采取这个隔离法,把它就把它弄好了。这个是应急处理方式啊, 现在看一下啊,他已经不闪了,你看这个屏幕不闪了啊,现在就可以整场播放了,现在我把这个电视装好,他 这个好像不删了,你看现在播放这个画面也是挺清晰的啊,用这种隔离法, 现在啊,现在把它这电视装好,它现在我们把这个螺丝拴好它啊, 五十五 g 七二零零的创维 在这个外壳我们已经全部装好了,现在我们就把它放上来,放到这个台上试一下啊,看能不能应该是问题解决了啊,我是用的隔离法, 现在这个电视已经放到这台上来了,现在我开一下机, 现在开机就没有那个平散的现象了啊, 显示这个智能科技,你看说明谁在这里啊? 现在已经播放这个画面了啊,现在这个就没有出现这个频闪的现象,这个电视就算给他弄好了, 不管管多久我也不知道,哈哈哈哈,好吧,朋友们这个电视我们就给他用隔离发给他弄好了,他主要是这个屏闪,这个窗围应该是个通屏来的啊, 哎,我们用的一点这个透明胶带,把它给你一下就可以了哈。今天的视频就分享到这里,如果大家喜欢就给点关注、点赞、转发,好不好?


创维五十五的电视开机以后看还能显示一下,然后紧接着消失。 打开后盖,发现这个是单独的电源板,单独的横流板,单独的逻辑板和单独的主板。这个电视一共是四块八,现在目前是判断怀疑背光问题, 一共是八组,坏了一组,坏一组也会影响整体,虽然闪一下,当有背光灯条坏的时候,电流产生不均衡啊。恒温检测板检测不均衡以后产生了一个保护,所以说熄屏 拆到电源开关,开关插线。创维电视后背采用铝的,根本就不粘 在手上,打一下水,防止静电。 拿掉所有背光纸以后,咱们再重新测试一下子,验证一下自己判断是否准确。这组着了,这组也着了,这组也着了,只有这组 不亮。四段每段换一个珠,第四段一个都不亮,判断完全准确。这小螺丝都是手表螺丝了,非常非常小啊,看,就这么点,来个特写吧!就这么点螺丝 安装完毕,插电视机,打开电源开关。这老款电视还带电源开关的,现在很多电视都没有主开关了,只有待机开关,打开, ok, 出现蓝屏显示无信号字样, ok, 又一台创维电视,五十五寸的修理完毕。
