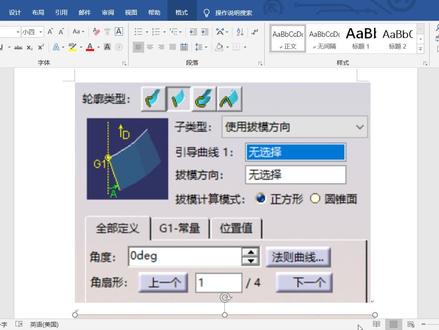

好，我们接下来继续讲。少，略少，略有四种啊，第二种啊，直线，我们这种是使用拔磨方向啊，这种的话是一定要掌握的啊，经常啊，经常用啊，经常用啊，这个拔磨方向我们解释一下。先 经常用啊，这个拔磨方向低向啊，这是拔磨的方向啊，然后呢再再点一下啊，低向是拔磨方向啊，就这个油，不好意思啊，再来一次 这个地啊，这个地向就是现，现在是从上往下啊，这样子，上下一个方向地向，嗯，然后这是这个基一，这是白色的线，是为引导线啊， 然后，嗯，在这里的话有个角度 a， 嗯， a， 在拔磨方向上偏一个角度 a 啊，然后直线这里可以加长。嗯，好，我们直接打开卡掉。 嗯，先做一个，先画个线，画个线就可以了吧。画一根这样的线啊，这个很简单，画个这样的线，这样的线，嗯，这个怎么画？嗯， 看一下啊。嗯，直接换一根线就可以啊，直接换根线，嗯，草灰根线， 这样这样，这样，这样，稍微复杂一点点啊。因为这个是常用的，所以我们把它弄复杂，稍微复杂一点点没关系。嗯，好， 我们假设这个拔磨方向啊，我们也给他弄出来好了。是 x 轴，是不是 x 轴是拔磨方向，就是这个是拔磨方向， 我们要沿拔磨方向来扫。略一个，这个是经常使用的，因为我们有的时候塑料件或者或者是那个板件都是的，拔磨方向是要有一定的斜度角度啊，才能够出模，那模具才能够出来，所以我们这个是实战，实战当中是经常要有这样的课题需要解决。嗯，好， 嗯，你看下这个啊，好，这样看的更清楚一点，这个方向这个线啊，点击扫略使用薄膜方向啊，再说一次啊，常用啊，经常使用啊，使用的概率很大很大啊，取 线的引导曲线，那就是 g 一啊， g 一这个说一下，哎，不对啊，退一下，嗯， 引导曲线记忆就是在我们这里是这个啊，这个啊这个啊，拔磨方向啊。滴，我们这里是这个，今天这个操作不知道是哪里出了点问题啊。第一是这个拔磨方向啊，好， 我们选择引导出现这个，嗯，拔磨方向这个这样我们可以选输入一个保姆角度十度，或者是啊看的清楚一点，三十度，好吧，预览一下。嗯，这个不能成立啊，不能成立的话 有可能是这个太长了啊，我们去掉它预览啊，你看这边就可以胜利，这个是什么意思呢？就是在这个方向上啊有个三十度的偏移，嗯，这样子，这样 这样画一下啊，这个是拔磨方向，是不是啊？这里有一个角度的三十度的偏移啊，三十度偏移啊， 就是沿着这一根啊，这个这个又是引导线又是几线啊？沿着几线上任何一点的发线方向啊，然后根据那个拔磨方向 啊旋转三十度做出这样一个面，这样一个面就是我们想要的一个面啊，确定确定， 这样就做出来了，所以这一个面这个鞋面在我们再看一下，从拔磨方向上看一下，他这肯定是有斜度的啊，对，这就有斜度的，但其实上就是三十度的一个拔磨啊，这个这个面啊，这个，呃，很常用啊，大家一定要掌握啊。嗯，好。

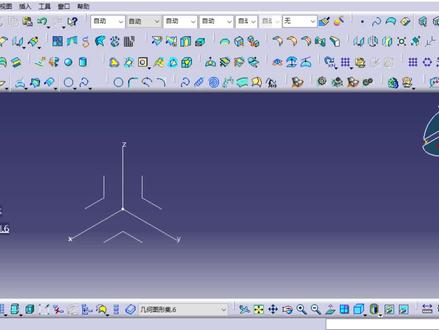

好，下面讲另外一种扫掠啊第三种圆形扫掠，两条引导线和切面。两条引导线和切面。 这个呃是什么意思呢？切面啊，这里有个 s 是收费时的意思，就是这个黄黄的啊这个这个这个面啊这个面。那就是这个前面。是不是前面啊相切限制取现啊。是哪一个？ 应该是 g 二啊。 g 二就是限制曲线。哎不对，应该是 g 一是相接限制曲线啊。 g 一啊，然后还有一个限制曲线是 g 二啊， 这样子做出来的。这这一这一根线跟这一根线做一个圆弧啊和这个面 相切啊是这个意思。嗯好，下面我们演示一下。这里要画一个面两条线啊，一个面两条线。嗯好，画一个面画个圆弧面。 嗯圆弧面拉伸一下拉伸一下。 在车上这上面有根线，是不是这上面有根线怎么做？随便做一根线这种不一样的线好了。嗯做的稍微复杂一点点吧这样吧这样吧这样吧。好， 这上面有根线反方向呢。好，我们给他相交一下这根线隐藏啊隐藏好这样啊， 然后还有另外一根线。另外一根线。另外一根线在哪里呢？嗯我们这样偏移一下偏移一下大概在这里啊。再画一根线跟他长得差不多吧，有点像。好吧这样啊 这样，再来再来一次啊这样这样这样这样这样啊 这样一根线这样一根线。哦这个有点复杂啊，能不能行还不知道啊。还不一定，哈哈哈。哎，试试看啊试试看啊试试看。嗯 把其他的隐藏一下啊隐藏一下。嗯好，点击少略少略啊。圆形少略。两条引导线和切面啊 相切限制线。相切顾名思义，那就是这个曲面上的一个线啊，这个线。嗯，切面那就是这个面，那个限制取线那就是这个取线限制的 好。我们挤线用哪个？挤线用哪个？用十一吧，用这个吧。啊？用这个吧，嗯，挤线用两下啊，是不能成功的啊，这这个太复杂了点啊， 因为这个可能极限的跨度太大了，我换一条极限试试看啊。换这个极限啊，这个可以啊，这个因为太扭曲了，所以换了一个极限啊。换一个极限，我们选择一种方案啊，点击确定。 好好，这样子。几线是这个吗？是吧？好，这样就做出一个 水面啊，这水面其实也是有很多的圆弧构成的圆弧的，你看这量一下，你知道这个圆弧，但是这个二是不确定的啊，这是你看一百三十七点二什么什么的，但是他也是个圆弧啊，肯定是个圆弧啊，他是什么意思呢 啊？他是这么个意思，就是几线上任意一点几线上任意一点。做法线平面，法线平面这一点啊，做法线平面好，跟这个曲线相交 跟这个曲线相交。是不是跟这个曲线相交一点跟这一个曲线也相交， 就这一点啊就这一点啊。然后呢？还跟这个曲面相交，跟这个曲面相交，这是线啊， 就是说这一点这一点。做一个圆弧和这个线相切， 就是就是得出这个线就得出这个，这个就得这个圆弧。嗯啊，唯一的啊，这是唯一的。只有这一个啊不是唯一的啊，有可能有两个剪啊。刚才有两个剪吗？这样拱起来也是可以的啊。相切啊，相切的这样的线啊，组成的一个集合就是这个少的面啊， 应该有讲清楚吧。哈哈，这个也是用的比较少，大家可以理解就好了。关键是要理解什么 极限啊？再说一次啊，关键是要理解什么？极限，所以极限很重要。极限，极限 确定了啊，这个面的形式啊，面的形式啊，引导。现在什么呢？这就起着一个限制的作用啊，限制作用啊。好，那就讲到这里。

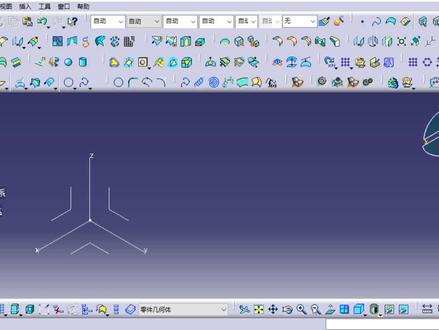

好，接下来我们继续讲少略啊，讲少略啊，少略第三种啊，圆形少略啊，子类型是中心和两个角度啊中心和两个角度。嗯，稍微讲一下中心的话是什么意思呢？ 啊？中心中心啊，这有个中心中心曲线啊，有根线啊，就是这个中心曲线是不是还有一个参考曲线就是这个。嗯， 参考曲线就这个，然后还有角度一这个啊角度二这个。嗯，好，我们直接演示吧。直接演示应该比较啊，好理解一点啊。嗯， 好，打开卡地亚要画两个线，是不是画两个线啊？这这样一根线取线这样一根直线啊，一根直线和一根曲线啊。 好，实际上两根曲线也是可以的啊。卡地亚的强大之处就是他实际上啊不限于一些限行啊。其实刚才那上面显示 只是直线和那个曲线的话，是为了大家理解所以才那么显示的啊，实际上都是可以的，大家客户也是可以多次去尝试啊。多次尝试？好，我们先画一个一根直线和一个啊，曲线画点直线啊，再画一个曲线 出现啊，好，确定。因为他们两个本来是分开的，所以我们打他一下，打他一下。嗯， 隐藏。嗯，好，点击扫略啊。圆好中心和两个角度中心和两个角度，选择中心曲线 这个这个啊，然后选择参考曲线这一个这个是吧？嗯，好，角度一，角度二，角度一可以分十度，角度二四十五度。好，我们预览一下啊，极限的话是默认这个中心曲线为极限啊，预览一下，就这样一个你就出来了。 这个是什么意思呢？呦呦，点错了，再再双击一下啊，这个是什么意思呢？嗯， 就是在这个中心曲线上，也就是几线上啊？啊？做点，然后经过这个点做一个 和这个几线垂直法线的一个平基准平面，然后再与这根线去相交啊？相交，相交得一个点，是不是相交得一个点，然后 再啊？现在得一个点，然后一个，然后这个点绕这个轴旋转十度得一个点，旋转四十五度得另外一个点，然后这三点再组成一个圆弧面啊，三点再组成一个圆弧面， 不知道我有没有讲清楚啊？然后再来一次啊，再来一次，嗯，再来一次啊，就是 就是这里啊，就是中心曲线也是几线上的一点，是不是一点这里 啊？一点做一个基准平面，做个基准平面，在这里相当于这样一个基准平面，是不是跟原来这个参考曲线上相交得一点啊？就是这一点好了，相交得一点，是不是啊？这一点绕这个旋转十度， 这一点是不是选择十度的这一点？旋转四十五度的这一点，是不是？是不是啊？这一点，这啊，这就出来三点，三点组成一个圆弧，然后呢？只截取这中间的这一段啊，所有的点都这么做，就成成为一个扫略曲线扫略的曲面啊， 希望大家能够理解，因为这个也是说实话是用的比较少的啊，所以大家啊了解一下就可以了啊，了解一下就可以了，然后点击确定就出来了。嗯，我们这个是用的比较少啊，这个是不怎么常用的。嗯嗯。

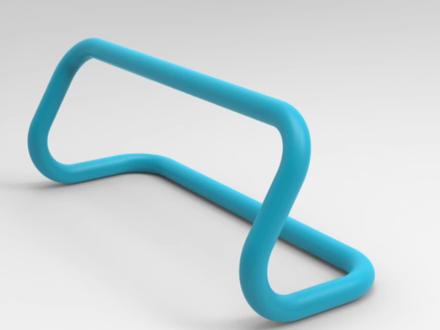

好，我们接着讲这个扫略啊，扫略，第三种圆形，扫略的圆心和半径啊。这种的话是应用非常广泛啊非常广泛。 嗯，基本上做管道，像我的话做管道我都会用到这用到这个命令啊，做管道啊，哎，这个其实原理也很简单啊，就是你这个中心线啊，然后再画一个圆圈。嗯，扫阅啊就行了啊，这个还原理也很简单。嗯，好，我们实际上来弄一下啊。嗯， 你弄一下，嗯，打开卡地亚，嗯，随便画一个什么线啊随便画一个什么啊？基本上 随便画，这样这样这样这样，然后再这样画一根线画，然后再倒啊角 打脚，打脚，再画啊，随便画啊，随便画线画画画画画线。嗯，对，画线，这可以连接调节调节线啊，练习一下啊调节线啊，这就这样一个线，对吧？ 无论也不说无论多复杂啊，就是说像这种线啊，这个复杂的线都没有问题啊，就这一根线，然后点击手略 圆形和半径，选择中心曲线。好，输入半径，半径输入 五预览一下，你看这样一个管子就出来了啊。这个管子出来了，但是有个问题，如果你输入半径比较大啊，他有可能会计算不出来啊，比如说你输入五十，你看这计算不出来，你看啊，这个五十，这 就扭到一起了啊。这个线，这个这个拐弯拐太小了，你看这里也是拐弯拐太小了，所以他就会出错，是不是我们小一点， 二十也还是不行。这个拐角这里不行，这个拐角这里不行啊。十。 预览一下啊，可以，你看这个是什么意思啊？双击一下这个几线啊？也是这根线，也是终极线啊，这很很很好理解，就是这一个线上任何一点任何一点做法线，任何一点做法线， 就这一点好了，做发现平面与这个曲面相交得出来的圆就是刚才说的啊，二十啊，半径是十，就是一个圆。 十很好理解，也很好用啊。这个这就是个圆十量一下。嗯，二十不是 很好理解，很好用。常用的啊，一定要掌握啊。这个，呃，不是很难，但是很常用很好用啊，好。

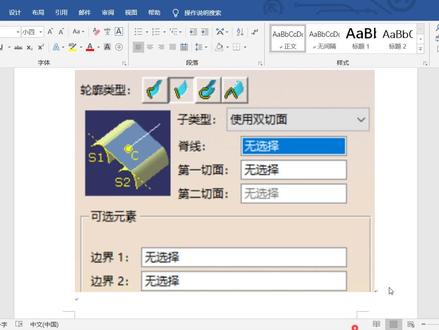

好，下面我们来讲下一个啊下一个啊，直线型的扫略啊，使用双切面啊，这个比较简单。呃这个是什么意思呢？就是， 哎这样有一个面啊，这样一个面这一个面拉伸的，这一个面拉伸的好，这两个面之间他有一个这样的起线啊 啊几线然后垂直于几线的面去相切这两个啊，去去相交这两个面，然后他们的相啊那个那个点啊相这什么来的？这个相切啊，两边都相切啊，这样一根直线计算出来就可以了。嗯 好，下面我们演示一下。嗯，哎做表戏不见了怎么弄这个啊，全部试用点一下啊。可能是隐藏了。 来隐藏啊。这个没摆正，我想摆正怎么怎么摆啊这个啊这个啊等轴试图啊这啊摆正。嗯这些都是比较简单的，所以我们就在啊那个随便的碰的时候就讲一下啊。嗯好，然后我们草图 画两个两个这样的线吧。 好，这样写。 哎这个线有点奇怪啊，为什么会一节一节的啊，不是很光顺啊感觉。好，那我们再讲一下这个这个显示的问题啊， 我确定一下是这个啊这个啊不像是圆弧啊，像一段一段的，这样子的话应该是哪个地方的设置出了问题啊。啊我我我剪 看一下啊工具选项应该显示里面有一个什么东西 在哪里有一个比比例啊具体是哪个我看我再看一下啊这里，哎，零点零二应该是应该是正确的呀。 还可以到零点零一吗？难道试一下啊？嗯确定啊，到零点零一好了，你看刚才是一段一段的吗？我再进去 这还是有点点啊。哎零点零一的话是已经是比较光深的了啊。这样子好，我们再拉伸两个面。 拉伸两个面不，不用这么长啊。拉伸五十吧。 五十都很长。那可能是我们这画太小了画太小了我们，呃画大一点啊。这个可能画太小了 画的太小了画大一点啊。那个东西可能是太小了，太小了的话也会影响这个显示。太小了给你 这样再大一点。哎。为了那个什么的话刚才刚才不是出了些错误吗？我我看也不是错误啊，就是说你这样两根线是没有连在一起的，这样也其实也可以拉伸拉伸成两个是不是啊？五十五十可以的， 三三十吧。三十五啊。确定他他两个都可以保留或者怎么样保留所有啊？我们就可以这里选择可以保留所有指元素，但是这里这一个拉伸的 实际上是两个，是不是我们再给他打散一下啊？打散一下打散就顺便把打散这个命令再讲一下就打散成两个，但是我们如果你使用参数化设计的话就不建议使用这个命令啊。打散了就没有参数了啊。这个是没有参数的我们是没有参数是可以使用这个命令的啊。就这个 好，然后再画一根什么线画一根画一根 那个几线是不是换根几线？我们在这里画根几线这个基准平面，然后在这上面 画一根极限，这个极限的话你可以换成直线也可以画成。我们为了先简单演示一下就画根直线好了啊。直线其实你也可以画一个圆啊弯的啊，也可以。 好这样一根提线。这个是什么啊？把其他的隐藏掉啊，看的更清楚一点啊？框一下隐藏掉这个是什么意思？ 嗯，这么意思，这样啊，这样子点扫略， 扫略，直线型使用啊，双切面啊，这样一个啊，这个看一下 啊， s 一面，这个啊，就是这个 s 一面啊， s 二面就是这个这个拉伸的拉伸二十二面，几线这个 c 啊，几线这个啊，好，我们选择几线这个，嗯，然后选择第一前面这个， 第二前面这个预览一下，就这样子。这个是什么意思呢？就是在这个几线上的任何一点啊，线上有很多无数个点组成这个线，是不是任何一点做那个发线平面 发现平面之后再去跟这两个面相交，相交得出两根线之后他们最大的相切线相切直线，一根一根一根一根一根组成一个面， 确定这样子，这一个面做出来跟他也相切，跟他也相切啊，跟，而且跟他垂直的啊，那个等比例相等，等比例 就是在这这上面啊，我，我做一个面好了，这上面做一个面，呃，平面发现 曲线的发现，然后我相交一下，看看看相交一下，这这些都是相等的，都是相，哎，按照你应该是等比例的啊，这里应该是相等的，如果，如果，这如果这两个面是往两边插开的话，他可能就是等比例的啊，等比例的，嗯 啊，幺幺九七七啊，这样好，这个也是啊，比较容易理解啊，比较容易理解好。

fashion a small summary skin。

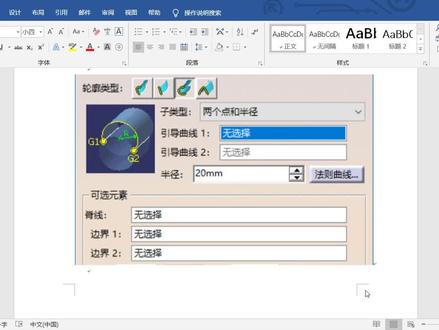

好，接下来我们讲这个扫略的第三种啊，圆形扫略啊，圆形扫略啊，讲此的此类型里面两个点和半径，两个点和半径。嗯，下面稍微解释一下。嗯，这两个点 实际上也就是两条引导线，引导线一，引导线二，加上一个半径啊，加上一个半径 r， 所以这一个扫略的一个特点是什么？他的 r 都是一样的，都是一样的啊。 好，我们下面演示一下，所以要做两个引导线。嗯，做两个引导线。这里演，这里演示的是直线啊，我们其实也可以不是直线啊。嗯， 画两根线啊。嗯，我们画一根直的，画一根不是直的，试一下啊，画一根直线， 画一根这个样条线。确定好，这样，这样两条线我们打散一下， 打散一下。好，这两条线我们点击扫略，点击扫略。好两个啊，圆形， 圆形是圆形吧，看下这两个字啊，圆啊，就是圆啊，其实呢是圆形扫略啊，然后两个点和半径，两个点和半径选择引导线一 好，引导线二好，我们这样数人输入一个半径，这个半径如果输的太小啊，就不能成立啊，我们将它输入一个五试试看啊。确定啊， 没有此运算没有任何解法，也就是说这两个线可能的最小距离啊，他都已经大于五，所以你输入五是没用的啊。嗯，这里有一个几线的概念啊，几线我们先选啊，这个，这边这边有几线啊？嗯， 好，我们加大一点，五十看一下。晕染，你看五十就出来了啊，大一般都没问题，就是小了容易出问题啊，二十看能不能行。是 二十也可以的啊，这里面有好几个解啊，有六个解。那我们可以点下一个下一个下一个下一个下一个 下一个，这样下一个下一个下一个。好，一般情况下我们是这种，是我们想要的，是不是？我们来预览一下，确定一下啊，这个就做出来了。这个有什么特点？有什么特点？就是 所有的圆弧啊，几线上所有的圆弧，几线上任何一点的发线平面与这个面相交得出的圆弧啊，半径全部一致啊。我测量一下 这两个，这个是二二十，是不是这个是吧？肯定也是二十，是不是刚才几线？我们选这个几线是不是几线？好，我们这个上面任何一点，我们做任何一点任何一点， 然后做发线曲平面跟他相交得出来的交线，他肯定也是一个圆弧线，并且是 r 二十啊，这证明我的那个解释是完全正确啊， r 二十这两家，你看这 r 二十是不是 啊？二十就是这么一个，如果你选这边为几线啊，那就要从这边开始啊，双击可以更改，是不是？双击更改，我们把这个几线选这边这个，哎，把引导引导线二，就是这个曲线 作为极限确定一下，我们做出来这个跟他看上去有点像，是不是实际上是不一样的？实际上是不一样的，你再去签这个可能就不是， 他就不是二二十啊，你看这个线刚才切的吧，我隐藏掉，我再去与这边的切，因为他这不是极限的啊，我再去切他就不不一样了啊，他不一样了， 你看这一个就不一定啊，不一定，不一定是二十，你看这只手指啊，十九点九五啊，不一定是二十，那我们在这个圆弧上 三十七就一定是。嗯啊，这里随便啊，这个，这个是几千万。刚才啊跟他相交，相交出来这个肯定是什么啊？二十乘两下 啊？对啊，二十是不是？好，这个已经解释清楚了啊？好。

好，接下来我们讲扫略的第三种，圆形扫略的最后一个啊，限制曲线和切面啊。最后一个 先解释一下这个是什么意思啊？当然这里有一个前面，那就是 s 黄色的这个面啊，是 s 前面。嗯，限制曲线是这个 l 这个白色的线啊，这个是限制曲线， 半径就是 r。 r 是五十啊，这里是五十啊，那我们可以选啊。嗯，实际上还可以选啊，什么角度啊？角度，但是我们这个 到时候再看吧啊？好不好，然后再选这个极限。嗯，可以做一部分，也就是说这个角度的话。嗯，好。哎，这个命令 还挺复杂的啊，看一下啊，哎，要做些什么？做一个面和呃 呃，一条线，线上啊，那个面上的线啊，面上的线。做一个面，那再拉一个圆弧曲线，拉一个圆弧曲线， 这样子。好了。拉伸这样子拉伸啊，然后在这上面要做一根线，嗯， 在这个上面这一根线复杂一点点啊，稍微稍微复杂点好，拉伸其实也可以用投影啊，一样的，就是我们把这个 先放这个放这个面上来啊，然后用香蕉，这个就隐藏了，没什么用了啊。好， 嗯，这就是一个面和一条线。是不是一个面和一个条线啊？点击扫略啊，圆形 最后一个限制曲线和切面。限制曲线是什么？就这个先选这个啊，切片是什么？切面就是这个啊， 然后半径啊，选五十，这里几线？我们也默认为这个啊，实际上你也可以选这个为几线啊。等一下我们再试一下啊，可可能不会成功啊，因为这个线的跨度有点大啊。预览一下啊，好像还是可以。 为什么往那边走觉得有点奇怪啊？可能这个角度是不是有问题角度是不是有问题？ 副角度试下啊副角度试下啊，啊？就往这边走了？对对啊，其实你你这样看嘛，是不是，是不是跟这个就有点像了？是不是？ 这看一下怎么为什么还出来啊？是是是，是这边要选零度吧，零度这是选零度的话就是跟这个一样啊跟这一样。 呃，这里主要还是这里有点扭啊这里有点扭，主要还是几线的问题啊。我们把这个几线调成这个这个线试试看，应该是就比较好看一点，你看啊，这样子就是长成这样子啊， 挤线上任意一点做发线平面啊，这样子，嗯，这是旋转了一个四十五度啊四十五度。嗯，实际上你可以刚刚说了吗？是一个负负十度也可以啊。他这是一节在这里这节就没有啊这节就没有 这些没有啊，我们用零度吧，零度好解释一下。好吧，零度啊，零度解释一下。嗯。这个是什么意思呢？我们先确定一下啊，几线在这里啊，记下啊，记住一下啊确定一下啊，几线上任意一点 任意一点做发线发线平面和这个线字线和线字面都相交，线字线就是这个香蕉线字面就是这一个香蕉 好带出这样的线，然后。然后什么？然后做一个 r， 你规定的 r 角，这不是 l 五十吗？规定 r 五十的一个 圆弧与这个相切啊，然后那么我们再就香蕉这个和这个出来一个，这个肯定是 r 五十与他相切。嗯， 然后实际上这个是这个长度是四十五度，四十五度啊，从零度到四十五度啊，这样子一个解释，这里肯定是二五十，我们量一下啊，五十是不是 实际上这是四十五度？四十五度就是这么一个面啊？这个呢，我们也用的比较少啊，用的比较少啊，大家了解一下，就就就就就行了啊，就是做圆弧面的时候了解一下就可以了啊。好。

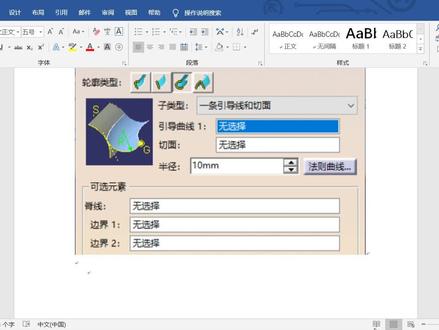

好，我们接着讲那个扫掠啊扫掠的第三种啊，圆形扫掠，然后此类型是一条引导线和切面啊。刚才讲了两条的啊，这些一条的话应该是比较简单，可以很好的理解 啊。那个啊切面啊，就是这个 s 黄色的，这个是切面，黄色这个是切面。这个是不是引导线啊？就是这个边边的机引导线啊，然后设置一个啊角之后啊就全部相切啊，跟这个跟这个面相切就搞定。嗯，这个比较容易理解。应该啊 啊下面演示一下。我画一个面和一个线就可以了。是不是画一个面啊？画一个面画个圆弧面吧。 圆弧面弧弧是不是这样的？刚才还是要往那边哎， 都可以啊。呃，往那边吧，比较好理解一点，大家好好理解一点啊。这样这样子这样。嗯嗯，然后拉伸一下就是成了一个面， 零五十大一点吧，一百吧， 然后在这里画一根线。嗯，画一根线的话我们再偏一个平面吧， 变一个平面。这里差不多啊，画一根画一根曲线，画一根这样的曲线 拐弯拐大一点啊，试一下啊。嗯嗯，这样就好了， 隐藏掉不要的东西，隐藏的不要东西，大家看清楚啊。好，这样一个面一根线。嗯，这样子好，点击少略选择圆形，少略选择一条引导线和切面啊 引导曲线。那就是啊这个引导曲线前面就是这个啊，极限也是这个 是这个，当然你也可以自己做一条单独的极限啊，也可以自己做一条单独的极限，也可以选这个。看实际情况的需求啊，进去预览一下。 哎啊哎呀不是啊啊，这个半径写十十是比较小啊，我们选五十看五十就可以啊，这是什么意思呢？就是在 底线上任意一点做发线平面和这个线相交，和这个面相交，然后这个点做一个圆弧和这个面相切。啊，这个意思确定再解释一下啊？ 而且这个啊角都是刚才设置的，多少？五十，这个啊，角肯定是五十啊，五十测量一下五十对不对？过，再来一次啊， 过几线上任意一点做法线，基准平面啊，与这个 线相交的点，就这个点，再有这个。嗯，再有基准平面与这个面相交的 线这一点到这个圆弧上做圆弧相切线，圆弧相切就得出这一个， 这都是这条线圆弧相切线啊，所有的这种线的集合就成为这样一个扫略的曲面啊。曲面，那这一个肯定是多少？ r 五十啊，测量一下 啊，五十啊，啊，五十没有错。嗯，好，这个比较容易理解啊，好。

大家好，我是卡条小白蜕变的李老师。本节课呢，我们来给大家展示一下窗口当中看到的这个案例，它的一个建模方法以及建模过程。 首先我们看一下特征数当中展示过的他的一个绘制思路。首先我们第一步 把我们模型进行特征分解，按照模型的结构大概就是分成三部分，一二三， 那实际上我们的二三两个部分使用的创建工具都是一样的，也就是在我们实体工作平台下的一个类工具，帮助我们实现啊机遇一定洁面，然后一定导线扫略的一种情况。 那这样的一个分析过程，我们来创建机械设计，零件设计，这样呢我们就来 来到了一个新的文件设计窗口的一个工作平台，我们看一下在这个创建的过程当中，我们怎么样逐步来给模型搭建出来 卡贴软件，我们很多初学者学起来的时候，呃，会顾虑，担心他有没有什么难度。老师对于这个案例呢， 简单的给大家讲一下，大家就会了解这个工具的。呃，软件的一个使用啊，是非常简单的。 首先我们要创建一个底面的这个凸台结构，也就是他的一个长方体结构，这个长方体结构的绘制方法就是先在一个平面上绘制出一个几型，再在这个平面 所在的啊垂直方向上给他增高一定的高度，这样呢就生成了一个长方体。对 于选择的平面，这里面我们选择 xy 平面来创建我们所需要的矩形结构，哎，这里面是一个草图绘制工具，哎，关于草图绘制工具，这里面可以供给我们选择多种绘制矩形的方式， 哎随意绘制出来一个矩形之后，我们就要对矩形的尺寸进行约束，我们可以选择这个啊约束尺寸工具，直接选择对他们进行一个尺寸上的约束，然后参考我们的 哎工程图来看一下他矩形的一个啊，是一个正方形的结构，也就是啊这里面一个 长宽分别是一百二十毫米的一个矩形，然后对于它的高度我们可以看出是十五毫米，所以这里面对于平面草图绘制完毕之后，我们就要选择 一个哎对于实体的生成工具，也就是几何特征工具，这里面基于草图的特征给大家一系列的工具，然后这里面对于啊尺寸类型的话，长度输入十五毫米，这样点击确定，这样一个矩形图台就创建出来了。 后面的这个我们刚才给大家展开讲解的这个类工具，实际上他就需要我们创建两个过程，一个是扫略的路径，我们现在看一下小手光标所示的这个路径，就是扫略的一个路径。至于扫略的一个洁面，那就是啊我们这里边有个洁面啊，也就是他是一个 fi 四十的一个圆柱， 这里面我们先不做三十二的一个处理，因为这里面三十二是一个需要去除的操作，我们要在下一步来进行完成，如果一步完成的话，啊后面的这个凸台，哎我们处理不了， 因为他这个扫略过程当中会出来稍微多一会，然后稍后我们再做去除的时候，里面的这个结构是没法贯穿的啊，来老师一步步操作，大家来体会啊。首先啊我们选择这个 yz 平面，大家可以看到这个 yz 的一个平面是位于我们矩形 啊中心的一个平面，我们在这个平面上来绘制出来，我们现在所说的这个扫略路径起点，我们可以画在这个坐标原点上面，然后这里面我们可以直接选择育儿工具里面的一个三点圆弧， 哎，我们先画出来这个圆弧，然后对于圆弧这个圆弧和这个直线我们需要添加几何约束相切的情况，后面的呢就是把我们的这个尺寸给他 修饰出来，然后我们这里面还有一个三十二度的角，这个我们需要自己来把它的这个定义出来，否则的话我这个尺寸约束是不完全的，就是他还存在着一些啊 没有被全约束的情况，所以这里面我们需要添加两个为尺寸增加约束的这个 对象，当然这个对象不参与草图的生成，所以我们把它修改成构造线，如果同学们在绘制的过程当中，对于多余线只参加尺寸的辅助约束，而不参与草图实体的一个特征生成，这样我们就可以把对象修改成哎这个构造元素 来我们双击这个对象可以，如果我们需要整体的把所有的尺寸同时来进行编辑，我们可以通过这种方式， 哎，都可以，然后哎这一处尺寸我们看一下，通过啊工程图的一个观察，这个尺寸是哎长度二百，半径二百，这个角度三十二度， 哎，然后我们发现一下啊，我们目前还存在的一个问题，也就是说这个位置还没有固定，我们看一下没有固定的一个原因，我们查找一下工程图，可以看出来这里面还有一个约束没有添加上 好，这种情况下呢，我们才把约束添加完毕。哎，大家如果熟悉这个类工具的使用的话，现在我们就欠缺一个呃洁面的一个草图结构， 这个洁面我们的绘制方法交代给大家，这里面我们选择曲线的发线，选择一条曲线和这个点，然后呢他就生成了一个这个曲线的发平面，在这个发平面上我们就可以根据需求来画出来一个圆的草图结构，这里面圆是 five 四十， 哎，我们到这个结构当中选择圆的工具，选择哎悬画一下，而且让这个圆心与我们这个端点它是一个相合的关系，刚才已经查过它的一个尺寸是 five 四十，哎， 这样的情况下我们退出草图，直接用累的一个找略特征工具，哎，选择草图中西线呢是这条线， 好，我们看到这个位置多出来一部分，我们怎么处理？选择这个平面来画草图， 我们处理的方式呢是通过哎把多余的部分，如果我们在创建的时候会多出来一些部分，那么想要去除的情况下呢，就需要利用我们的凹槽工具对应的部分把它 去除掉。实际上凹槽和凸台就是一个逆向的过程，一个生成一个去除，选择好方向之后，我们给他拉伸 一定的厚度，让他把多余的部分完全的帮我们切除掉。 哎，然后接下来我们可以从图中观察到这一部分是一个啊空心的一个情况，所以我们还是在这个平面上来创建他的洁面草图，这个时候我们把它翻转一下， 哎，我们看一下，哎，这两个对象我们如果需要让他是一个同心的关系，我们就可以通过几何约束把他的同心度添加上，那直径呢？就是三十二。这个时候我们退出来，我们看这个时候我们刚才的一个扫略路径， 就是它这个时候我们看一下，我们用一下类工具的逆向过程，刚才是类，这个是 开槽，实际上跟我们 total 和凹槽是一样的，它也是一个逆向的过程，选择一个对向，然后选择刚才的中心线，然后我们预览一下， 哎，看一下发现什么问题，就是说这个时候我们并没有完全贯穿，所以啊我们把这个啊，我们的草图哎，把它这个直线的长度可以稍微的加长一些， 让我们看看影不影响之前的操作，哎，多出来一块，也就是我们凹槽的时候，把我们这个矩形再稍微放大一些， 哎，然后不是放大的问题了，现在就是放大的情况下，这个凹槽的一个距离也要稍微的长一些， 哎，这样帮助我们把多余的部分都去除了，然后呢再利用这个开槽再试一次，看他能不能 好。这个时候呢我们这个哎开槽才做出来，实际上啊，这个呃结构他的后面的这部分啊，难度就没有没有了啊，这个他是一个过程，只不过这个时候 我们扫略的时候啊，他的一个啊草图我们要需要确定一下，这个呢啊，大家自己来尝试一下，主要想给大家讲一下我们这个软件他的一个基本睫毛过程。好，这节课就给大家讲到这里， 那接下来的同学们如果对咱们的 cat 教程感兴趣，我们李老师也是给大家呃制作了一个专门针对于我们零基础学习者 掌握软件的一套完整教程。这个教程当中啊，针对我们工具使用，教程主要引导大家对工具的使用方法 啊，这是一部分，还有案例讲解。教程对应的案例呢，主要是我们学完工具之后，很多同学呢还是不知道如何对于模型进行呃创建思路的分析，以及模型一步一步 的创建。这样呢，我有一个实力的一个讲解，还有一些练习题的数目文件供给大家，私下里呢去嗯练习使用的， 然后对工艺剧使用。教程部分我们有大概九个章节的内容，这里边简单给大家介绍一下。 第一章节我们主要讲解软件的安装，然后第二软件的工作界面，包括鼠标的使用， 文件的新建与保存，模型创建了一般过程思路的一个讲解，这是一个基础部分。后面呢针对于草图的创建，以及我们基于草图的零件设计，比如说一些呃几何创建特征的一些工具使用。 然后面呢有一个基于实体的修饰，也就是模型创建出来了，如果我们需要拔模，需要抽壳，需要倒圆角这样的一个呃实际操作的讲解， 还有基于特征的变换，包括旋转对称，然后包括针列，包括缩放等等。 还有第六张的装配体设计，也就是在我们的模型当中，嗯，会出现一些啊大的装配体，它是由很多个小的几何零件组成，这样呢，我们就针对于装配体设计给大家讲一个板块， 然后呢对于产品我们要输出文件，对于文件呢，又有工程图这边的一个板块，然后对于不同类型的产品有不同的创建方法，我们刚才说的是几何体，这里面呢还给大家单独讲了一部分钣金设计， 那钣金设计是单独一个板块，还有我们的创城是曲面设计，这个曲面设计也是我们卡贴软件优于其他软件的一个特色啊。后面呢， dmu 是单独的，如果工具使用教程 啊之后掌握完之后，我们可以学 dmu 仿真，那仿真的这部分啊，后面还有具体的介绍 哎，然后我们案例讲解部分，现在看到的就是几何体案例的一个展示，我们现在创网当中看到的这些案例呢，都是在几何体特征下创建出来的，这些都有我们一个详细的讲解过程，这就是我们的一个教程，对于教程的时长这里面都有介绍 啊，教程那个模型的样子，我们现在可以预览的到，这是数模原文件的练习题啊，现在看到的是在创城市曲面环境下创建的曲面模型 啊，这是他的对应案例的一个讲解教程，我们看可以预览看到啊，这些特殊的结构啊，扇叶的啊，各种水平形式的，然后包括这个典型的啊，钻戒的形式，电话座机 啊，小飞机玩具模型，然后包括小企鹅这种，呃加湿器的一个创建，包括这种一轮的设计啊，这是他的数模文件，然后啊除上面的几何体曲面，还有钣金模型来创建 啊，版型模型的这个教程包括他的一些练习题，这是装配体，装配体呢分为两种情况，自下向顶和自顶向下两种设计模式都有给大家详细的做个讲解。后面的课程还有工程图到三维建模的一个设计， 就说很多同学啊，给到他这个工程图，他不知道怎么样读图，然后再加上创建。所以这个部分呢，我们给大家讲了啊，一共是八个案例，然后给大家梳理一下从工程制图到三维建模的一个过程啊，仿真的一个内容， 仿真啊，他的案例包括典型的我们都有讲到逆向那个课程，也就是 dse。 大家如果啊了解这个卡贴软件，这是一个很重要的部分，我们讲了一个杀光机的案例和一个汽车内饰件钣金的案例， 嗯，后面还有 ma 的设计， invading and sheep 它的一个设计，这里面有两个案例，一个是洗面奶的外形和一个小刀的案例。 这个呢是 skystracer 当中给大家引入的一个自由风格曲面创建的一个啊，小台灯的一个创建，后面有参数化教程啊，其他必备的一个精华知识是赠送给大家的，所以感兴趣的同学可以添加李老师的微信小写字母卡贴啊，加上数字幺幺九，感谢大家收看。

这种猫耳朵用扫猎命令怎么做？来吧，展示 木木练上门，青青段段的念不悔！ 关注我，学习更多卡提亚知识！

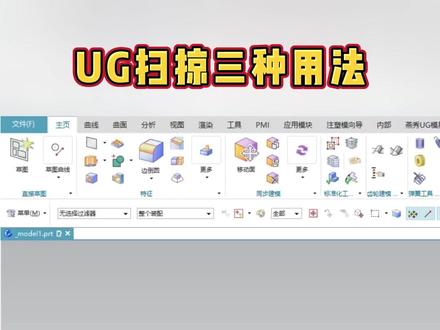

u g 要是没学好扫略命令都难搞，今天来分享他的三种用法，首先我们在菜单里面找到插入选择扫略，现在讲他的第一种用法管道，这个也是我们经常会去用到的， 这边我们去选择了这条曲线，输入的他的一个直径点确定，那现在可以看到我们十个毫米的一个管道就做出来了， 中间的话他会有很多这种线条，我们管道这里呢，他有一个设置，选择了这个单段点确定，那这种呢他就是比较光顺的一个情况， 如果说我们要给他去做一个坑心的一个管道，我们也可以的在这一边的一个内径的一个数值这里我们给他输入一个数值点击确定，那可以看到内径五个毫米，外径呢十个毫米的一个管道我们就扫略出来了。 第二种用法，我们直接选择到这一个扫略里面，然后选择沿引导线扫略这边，比如说去选择嘞他的这个洁面线，然后再去嘞选择这个引导曲线，那这种呢方形的一个管道我们就扫出来了， 这边我们同样也可以嘞在他的这一个第一篇字或者第二篇字这里嘞，我们输入一个数值点击确定，那这种呢坑心的一个方形的一个管道就已经扫略出来了。 第三种用法，我们点击这一个扫略里面，然后选择到这个扫略的一个命令，这种我们在塑胶模具画牛角进胶的时候会用的比较多， 这边我们可以去选择嘞他的第一段这个洁面曲线，然后再去选择嘞第二段这一个洁面曲线，然后再选择嘞针尖的一个引导曲线，那这种我们可以看到那这个方向它是一个四方形的， 这边的一个方向它是一个圆形的这个管道我们就扫略出来了这边的一个区域我们同样也可以来，比方说我去选择了这一个区域，然后选择了这个中间的这个引导曲线， 然后我们打开这边的一个界面选项，将这一个定向方法这里我们去选择到这一个角度规律，那这种这里我们去设置一个角度点确定，那这种麻花状的一个管道我们就扫略出来了。关注雨天吧，每天带你学习一个 u g 小 技巧。

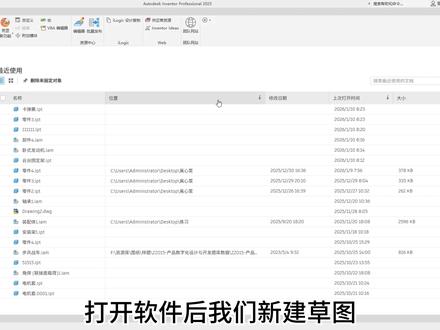

打开软件后，我们新建草图， 进入草图后有拉伸、旋转、扫略、放样、倒角、圆角等特征。 我们新建二维草图，画一个矩形， 我们选择拉伸，选择好草图之后，点击确定， 这样一个实体就完成了。我们单机右键还有许多选项，例如旋转，我们撤销到刚才的草图，选择旋转，选择草图轮廓，再选择一根轴线，这样就完成了旋转特征。 在弹窗里我们可以更改旋转角度，再点击确定，旋转后的实体就建造完了。我们点击文件，新建一个草图， 画一个圆， 退出草图，新建一个基准面， 在基准面上创建草图，画一个圆， 点击放样，选择两个草图，点击确定就放样成功了。 我们再新建一个草图， 在一平面画一个圆，并且退出草图， 在左侧原始坐标系里选择垂直与刚才草图的平面， 新建草图， 画直线，加一个二维圆角， 退出草图， 点击扫略，选择轮廓，然后我们再选择路径，这样就扫略成功了。
