两种 u 型发热管接法,第一种发热管电压是两百二十伏,这时候采用的接法是新型接法,三根发热管末端短接,另一端接电源。 第二种发热管是三百八十伏的,采用三角形接法,三根发热管首尾相连,其中一端接电源。学习更多电工知识,记得关注公众号,中山横栏电工。

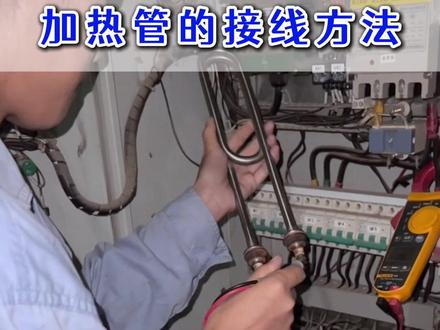

天天说自己是老电工,结果连个加热管都不会接,今天就一起来看看对于加热管的接线,如果是三百八十伏的,适合三角形接法,把加热管的首端与另一个加热管的尾端连接就行。 如果是两百二十伏的,适合星形接法,把所有加热管尾端与尾端相连就行。如果六个加热管都是两百二十伏的,就要用星形接法, 先把六个加热管的尾端两两相连,再把 a、 b、 c 三相电分为三组,两两一组,接到两个加热管的首端就完成了,这样加热管就能正常发热了。你学会了吗?

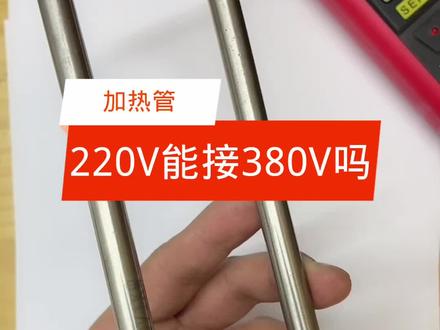

好,老铁们,大家好,关注我,学习更多电工知识。我是电工小辉啊,那么今天有个老铁问我这样一个问题,说是我们这个 二百二的加热管能不能接三百八的电源,那什么意思呢?你比如说我这个加热管,如果说是一个二百二的电源,那么我们只需要在我们这个接线的这个两端接入一根火线,一根零线,那么他就可以正常的去工作。 那如果说你进入三百八的,你在这个接下来两端呢,进入两根火线,那么还能不能正常工作呢?那肯定是不可以的,那你比如说我们这个接触器是不是,那我这个接触器呢,线圈是二百二的那一根火线,一根零线就可以工作,就可以去吸合产生磁场, 那么你进入两根火线呢,他就把它烧掉,那你比如说呢,我们可以啊,根据公式呢计算一下,我们看一下他到底是能还是不能,那我们这个计算加热管的功率呢?我们会 根据根据这个公式的 p 等于什么呢?右方比上啊,那么还有一个公式呢,是什么呢? p 呢?等于右 i 啊,那么他们都是计算公用的一个公式,那你比如说我们接入一个二百二的电源啊,先算一下二百二十伏的一个电源, 那二百二十伏,我们这个功率 p 呢?就等于我们这个右方啊比上二,那么右手的话呢,右呢?我们是取的二百二乘以二百二,那比上电阻电阻呢?我们不知道,那我们可以用万物表进行量一下, 那么弯弯表呢,我们可以达到这个蜂鸣器档进行测量,蜂鸣器档呢也是个电阻档啊,那么也可以测一下我们这个加热管的电阻是多少,我们看一下, 那么这个加油管的电阻呢?在一个五十二欧姆哈,在一个五十二啊,他呢在一个五十二欧姆,那么我们把这个五十二呢带进去,我们算一下啊,看一, 那比上一个五十二啊,我们算一下等于多少? 二百二乘以二百二,然后呢等于四八四零零,四八四零零,比上一个五十二啊, 除以五十二等于九百三啊,等于九百三十瓦,那么这是功率啊,二百二的加热管二百二十伏,我们接到这个加热管上面,那么它产生的功率呢是个九百三十瓦, 那么就一百三十瓦,我们也可以算一下这个电流,因为呢他这个功率还有另外一个公式,那我计算电流,我只需要功率处理电压,对不对?那我这个九百三变成一个电压呢,我们是二百二十伏,对不对? 然后呢我们继续算啊,除以这个二百二等于四点二啊,也说等于个四点二, 那么我们这个二百二十伏的电源呢,给他接进去,那么他电流呢?是个四点二,也说我家的管内部呢,电流是个四点二按, 那我们算一下这个三百八十伏,看一下多少?如果是我们接这个三百八十伏,那么根据这个 p 等于右方比上啊啊公电压的平方电压呢,我们是取三百八三百八乘以三百八比上,那电阻呢是一样的还是五十二,对不对?那么算一下 三百八啊,三百八我乘以三百八等于多少呢?一四四四零零比上那个五十二对不对?然后呢除以五十二等于多少?等于二七七六, 二七七六啊,二七七六。哇,那么我们计算一下电流,电流呢等于 二七七六变成个三百八是吧?电压呢我们是取三百八的,然后呢除以三百八等于多少?等于七点三七点三安。那么你看一下,我们同样一个加热管,如果说你是接入二百二的话,那么他内部的电流呢是一个四点二安, 那么你要是加上三百八,那么你这个电源呢?就是七点三安。但是呢你想一下我们这个加热管他内部这个电阻丝啊,他的粗细呢是已经啊出厂的收纳就做好了,那么他是你比如说你想用一个二码二的,那么他就哎给按照规定是不是他做的数据线,那么可以承受这个电流, 那么如果说你二百二的做好了之后呢,你把它交到三百八,那么电流呢就过大把内部电给你烧掉,那么这就是我们这二百二的加电管能不能接三百八的一个啊?简单的计算,简单分享,有想学习更多电工知识的你可以点点关注,我会不定期的分享一些电工知识。

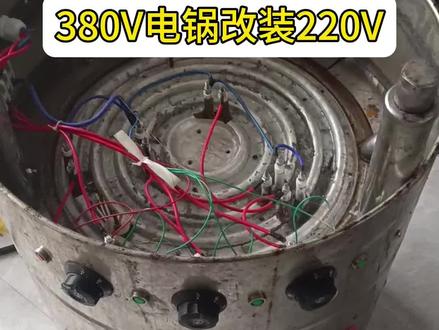

三百八十伏电锅改二百二十伏,饭店老板娘拿过来一个电锅,这个电锅是接三百八十伏的,但是店里面没有三百八十伏的电,要我改成二百二十伏的。在改装之前,我们先分析一下这个电路,一共是五个加热管, 一圈是一个加热管,一二三四五,一共是五个加热管, 这个是温度传感器上在加热管的位置,当温度达到上限的时候,这边会跳闸, 这个是指示灯,这个是开关,三个开关控制五个加热管,这一个开关是控制最外圈这个最长的加热管,这个最长的这个,然后 这一个开关是控制的,这是进来的火线,然后出去这根火线连了两根加热管,也就是说另外两个开关分别控制两个加热管。 从这个电路上面分析,加热管本身就是二百二十伏的,只需要把这三根火线连接在一起,然后电路稍作改动,就可以把三百八十伏的改成二百二十伏。 首先给这个锅做一下体检,一个表笔接在外壳上面,另外一个表笔分别去碰触三根火线,看指针是否有动作。从这个测试结果来看,五根加热管绝缘度挺好, 然后把这个线该处理的地方给包扎好,然后把总线头处理成两个线头,这个包起来的这个接火线,然后另外一个接零线,这样就可以了。
