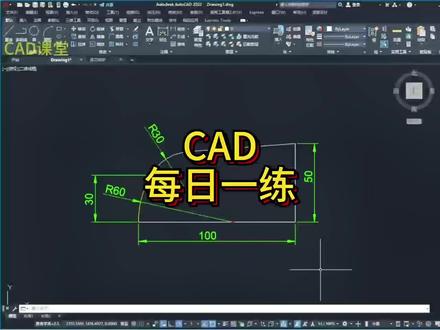

这个图形还是有一点难度的，大家可以先暂停视频，自己画一下，不会画的同学下面可以跟着我一起进行练习。 l 空格选择起点，向右输入一百，继续向上五十。 好，下面我们来画 r 六十这个圆弧，输入 c 空格，从这个端点向右追踪六十的距离，半径六十 l 空格，从这个端点向上追踪三十向右，会制一条辅助线， tr 空格修剪， r 六十的圆弧我们就会制出来了，下面我们来画 r 三十这个圆弧， 其实找出 r 三十这个圆弧的圆心非常简单，我们只要输入 o 空格三十空格，将这个圆弧向内偏移三十的距离， 这个端点就是 r 三十圆弧的圆心，为什么是它的圆心呢？大家可以思考一下，我们输入 c 空格，选择端点，半径三十 l 空格，选择端点，输入 t n 空格，靠近这个圆，捕捉切点， t r 空格修剪，确认这个图形我们就绘制成了，你学会了吗？

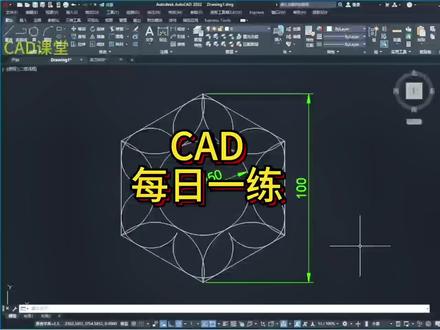

新手练习，这是一道非常简单的几何图形，适合新手朋友进行练习，下面我们一起画一下 py 空格，六空格，选择中心点，输入 i 空格，圆的半径五十， 选择六边形，输入 r o 空格，选择中心点，将它旋转三十度，下面我们做一条辅助线， l 空格，选择中心点，连接到边的中点处， 然后我们选择的是三相切画圆，分别跟这三条直线相切， 删除掉辅助线，选择圆，输入 ar 空格，选择极轴，选择中心点，项目数六、 关闭阵列， t r 空格进行修剪确认。 c 空格，选择中心点，半径二十五，下面我们来画这个圆弧，我们选择的是三点画圆， 第一点，第二点，第三点，我们输入 t a n 空格，跟这个圆相切。 tr 空格修剪确认，选择这个圆弧，输入 ar 空格，选择极轴，选择中心点。 项目书六，关闭阵列，这个图形我们就绘制成了，非常简单，新手同学可以练习一下，我们下期再见。

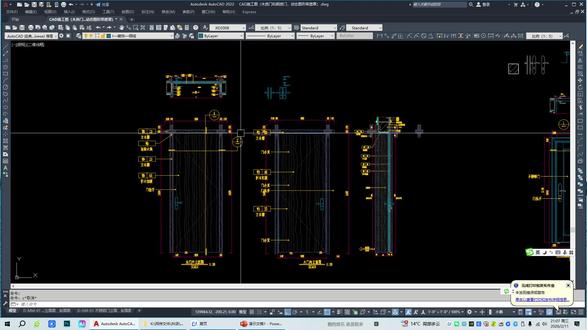

大家好，现在我来讲一下木之门的动态应用，复制一份出来， 然后这里点击它有啊动态的箭头出来就可以拉伸，可以按照自己的 尺寸来调节，这个也是一样，室外室内室外，这个是室外，这个室内室内他他这个门执手是不一样的。然后 横铺面的话，根据墙体的大小来调节一下这个宽度，还有这个是长度门的 我们的宽度，然后调完这个才能拉伸，这个有个圆，有个圆圆的箭头就是可以可以旋转，它旋转它不按 f 八 就可以这样子旋转，它旋转的时候这里有有那个荷叶跟着旋转。 然后这个这个是门的实手的展示图，这个是平面图，这个是立面图， 这个是外面，这个是内面，里面这个是侧面， 可以旋转，可以根据门板的厚度调节它，就这样子。 好，我们先讲到这里，谢谢大家。

cd 高手才会的偏移技巧？首先输入 o 空格，输入要偏移的距离五十空格，选择对象，输入 m 空格， 就可以连续进行偏移了。

你会把线像这样平滑的连接起来吗？你是不是输入 a 空格，这样用圆弧把它连接起来，这样是不是有一个尖角？ 我们删掉这个线，输入 b、 l、 e 空格，依次选择两边的线， 就可以看到连接处变得很平滑了，你学会了吗？

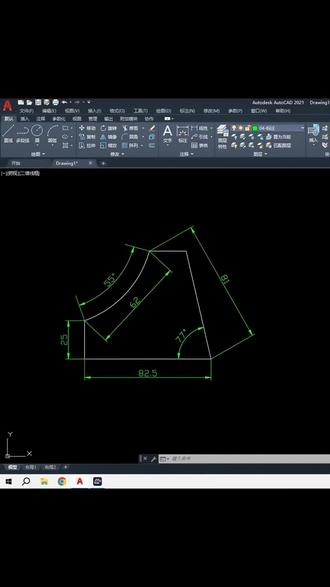

cad 每日一练，今天我们一起来绘图去的这个图形，这个图形看似简单， 其实它也有一定的难度，好多同学也是画不出来，接下来我们就一起来绘制一下，我们把这个图形向上挪动一点点，输入直线命令 l 先画下面的水平线， 长度八十二点五，接着画七十七度的这条斜线，输入这个长度，我们大概估一个数值，输入一百小于号一零三，一零三就是七十七度的补角一百零三度。再次启动直线 l 会至左边的这个 二十五的直线垂直向上，会至辅助圆 c 选择二十五，这条直线的上端点为圆心，半径为六十二，再次会至圆，选择这条直线的 右端点为圆心，半径为八十一，这两个圆的交点就是上面这条水平线的左端点，选择这两颗圆的交点水平，向右拉出一条直线，删除辅助圆， tr 修剪。接下来就剩这个圆弧了， 这个圆弧它的旋长是六十二，这个圆形角它是五十五度。我们输入圆弧的快捷键， a 指定起点，接着输入 e 指定端点，再输入 a 角度，角度是五十五度，输入五十五，那么这个图形我们就会制完了。大家有任何疑问，我们可以评论区交流，记得关注再走哦！

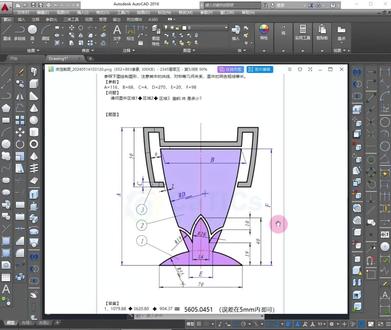

画奖杯这样一个形状，感兴趣的小伙伴呢，可以点点关注点点赞，方便以后可以跟着一起画。好，咱们先画它的底部形状，尺寸是七十毫米，咱们打开开 a l 七十， 接下来画圆弧 a， 选端点一空格，另外一个端点二空，输入半径，半径呢，它是五十五毫米， 接着从中心往上来，往上呢，咱给个它的 f 是 九十八毫米，往左边来呢，是用 b 吧，那就是六十八一半三十四。 底部的这根线呢，咱需要偏移一个十毫米，偏移的目的是把上面多余的修剪掉，要的是直线的端点，因为有第一个点，有第二个端点，咱就可以把圆弧给绘制出来，圆弧是 a， 选择第一个端点一空格，选择第二个端点二空格，尺寸呢它是 d， d 是 二百七十，辅助线用完删掉，咱们把线条啊镜像一下， m 空格 t 二修剪掉多余的。好，那接着呢，咱们需要把这根线呢给它改一下尺寸，给改成四十毫米啊，我要把这个形状给绘制出来， i n e n 空格 t 四十 四十毫米。改完之后呢，我们目的是做一根水平线，这个水平线做出的目的是往下偏一个十毫米， 偏移十，咱就可以用的是这个端点。好，那接着咱们把这个线就可以删掉了，这根线呢，咱们的这个端点还要，但是还需要一个十九的线条， 那做十九之前呢，咱们需要把这个中间这个线呢，先偏个七毫米，就是十四的一半，因为我们要做的一个圆弧呢，半径二十八，选择过这个端点，同时和它相切，所以 c 空格八， 咱们还需要把这个线条给它偏移二十八。 好，焦点就是我们要找的圆心输入二十八，辅助线呢，用完删掉，接着多余的修剪掉，切二，修剪，修剪，修剪，上面修剪 好，那接着我们需要做的，呃，工作呢，就需要找一个十九的点，十九的位置需要把线往上偏十九， o 空格给它偏移十九，要的就是这个端点啊，咱们修剪一下 t r， 因为有了这个端点，有了上面这个端点呢，咱就可以考虑把圆弧十九给绘制出来。 a 画圆弧逆时针，第一个端点一空格，第二个端点二个空格，输入十九的半径，成功，辅助线用完删掉。 好，删的时候啊，咱们注意啊，这根线呢，它是还需要有一段的，所以咱们 t 二修剪一下，再把它删掉。右侧镜像到左边啊， 你卷完啊，卷完镜像好，空格这样一个形状做出来之后呢，我们还需要给它做一下偏移，哎，这个偏移呢是二毫米，所以 o 空格偏移二， 选它选这边 咱们使用倒圆角，先去除多余的倒圆角， f 选第一个，按住 shift 键，选第二个，空格选第一个，第二个空格选第一个。第二 步格长的在 e s e x 啊，空格两次，再延伸一下， 延伸一下好，这个形状就完成。好呢，接下来咱们可以考虑啊，画一根竖直线啊，从中心啊，给它的总高度是 a 一 百一十六 往左边来呢，给他一个水平线，画这个水平线的目的啊，是咱们做奖杯啊，左侧耳朵的最下的轮廓偏移五十毫米，偏移五十啊，啊，那这个圆弧呢，就可以先偏一个二毫米， o 空个二毫米。 好，咱们多余的修剪 f 到圆角就可以。那这条线咱还需要再偏，把这个圆弧偏移九毫米，再偏移四毫米，再偏九空格，再偏四 偏移的目的呢是把下面多余的修剪掉，这边多余的修剪掉，这边再偏个四毫米 o 空格四毫米，把左侧形状给做出来。 t r 修剪 啊，修剪修剪啊，再对它做 ex 空格，两侧延伸啊，多余的修剪 好。那么接下来要做的啊，就是把这个圆弧呢给往上做做偏移，偏移之前也可以把上面的这个厚度先做出来到圆角 f， 嗯， ex 就 延伸啊，接下来给它偏移四毫米 o 空格 t 多余的也可以修剪一下 f 一下面多余的其实也可以剪掉 t 二空格两次， 咱把这根线呢往上偏，注意这个偏的时候先偏个缝隙二毫米 o 空格二毫米，再偏偏四毫米，是厚度 啊。接着啊，咱们该延伸延伸，该修剪修剪，比如像这个 e s 延伸，那这个呢，咱就修剪掉，将也修剪掉。 接着呢，像这个形状，咱也是给它偏一下。 ex 延伸一下，多余的修剪掉啊，当然在圆弧已经没有了，是吧？镜像一下，绵软镜像 两端点往下来空格，好，那这样的话，咱们左侧一半就完成，接着给它镜像一下就好了。 选中线条，咱们选中线条，使用 m i 镜像 m i 空格，选第一个点，选往下面，形格完 好，这就是杯子的作图啊，当然多余的修剪一下，这是杯子的形状。

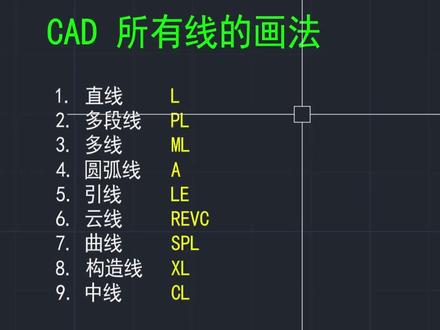

cad 所有线的画法，第一个直线，我们输入 l， 点击空格，选择第一点，选择第二点，点击空格，结束。第二个多断线，我们输入快捷键 p， l， 点击空格，选择第一点，选择第二点，第三点，第四点，第五点，第六点，再一次点击空格结束，它呢画出来是一个整体。 第三个多线，我们输入快捷键 m， l， 点击空格，选择第一点，第二点， 然后空格结束。第四个圆弧，我们输入快捷键 a， 点击空格，选择第一点，选择第二点，选择第三点。三点，确定一个圆弧。 第五个引线，我们输入快捷键 l， e， 点击空格，选择第一点，选择第二点，第三点。这个时候我们再给他右击，然后再一次右击，这个时候我们就可以给他输入任意的一个数字，点击空白点，结束。 第六个云线，我们输入快捷键 r， e， v， c， 点击空格，选择第一点，选择第二点。第七个曲线，我们输入快捷键 s， p， l， 点击空格， 选择第一点，第二点，第三点，第四点，第五点，然后空格结束。第八个构造线，输入 x， l， 点击空格，选择第一点，选择第二点，它呢是一条无限长的一条线，点击空格。 最后一个中线， r， e， c， 点击空格，先会制一个矩形，然后我们输入中线的快捷键 c， l， 点击空格，选择这一条线，然后再选择第二条线。

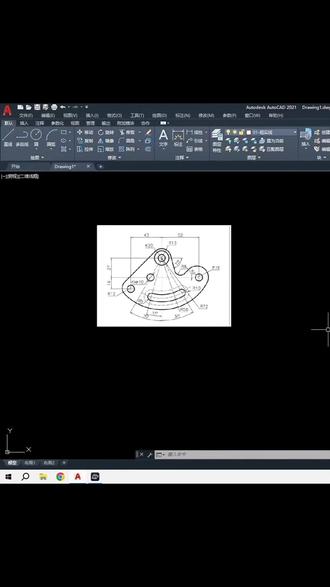

cad 每日一练，今天我们一起来绘制一下绘图区的这个图形，这个图形有点难度，重点要关注这个 r 十二和 r 十六这两个圆弧， 它两个圆弧跟这个饭石这两个小圆并不是同形的。接下来我们一起来绘制一下，先绘制上面的同心圆， 输入圆的快捷键 c 绘图区，任意点击一点，输入半径五，重复绘制圆， 输入半径十，重复输入半径十三。再次绘制圆，输入 t k， 选择这个圆的圆心，向左追踪四十三，向下追踪四十三结束，追踪半径也是五，重复绘制圆，输入 t k， 选择这个小圆，圆心向右追踪五十二， 向下，最终二十七结束，最终半径还是五。接下来我们会制中心线，把这两条直线转换为中心线，再次会制角度中心线 r o， 选择这条竖直的中心线，选择基点。 c， 复制，输入负的十五度 m i 镜像，选择这条直线， 选择镜像的两点，再次镜像，选择这条直线，选择镜像的两点。删除。这是我们在会置会置这个 r 七十二的这个圆弧，这个圆弧的圆心也在这个小圆的圆心 c， 半径七十二，接着我们会置 r 十二这个圆弧， 这个圆弧和七十二相切，圆心又在这条四十三的这条直线上。 我们先把辅助直线绘至了 l， t k， 选择小圆，圆心向左追踪四十三，极速追踪，绘至任意长度的直线，绘至辅助圆。 c， 半径是六十，直线和圆的交点就是 r 十二，这个圆 弧的交点半径是十二，输入直线 l， 输入 t n， n， 选择切点， 再次 t n， 选择另一起点，删除辅助直线和辅助圆弧。接下来我们绘制右边 r 十六的这个圆弧，这个 r 十六的圆弧圆心在这条水平线上，我们先把这个水平线绘制出来， o 二十七偏移直线二十七，拉长会至辅助圆弧。 c 圆心是这个圆心，半径是五十六，水平线和这个圆的交点就是二十六圆弧的圆心， c 半径十六，接着会至直线 l， t、 n 跟 r 十三是相切的长度，我们先竖个大概值，按它， 假如输个三十小于号负的七十五度，再次输入直线 l， t、 n 跟 r 十六这个圆弧是相切的长度，输个二十小于号四十五度。接着我们通过这两条直线导 r 八的圆角， f 半径是八，选择这条直线， 选择这条直线，修剪多余部分，最后剩下这个腰心口会至辅助圆弧，输入 a， 选择圆心起点，输入五十六端点任意点及一点，选择这个圆弧拉长一截，选择 o 偏移，偏移距离是五， 向下偏移五，再向下偏移五，偏移五，再偏移五。 c， 选择圆心半径十五，再输入圆半径十，选择这两个圆弧。 t r 修剪，选择这两个圆弧， 再进行镜像 t r 修剪。 m a 修改限行，选择外侧的圆弧，把它的限行 改成虚线，还剩下一个圆，把这个拉长，输入 c， 半径也是五。现在我们这个图形我们就绘制完了，有任何问题我们可以在评论区进行交流，记得关注再走哦！

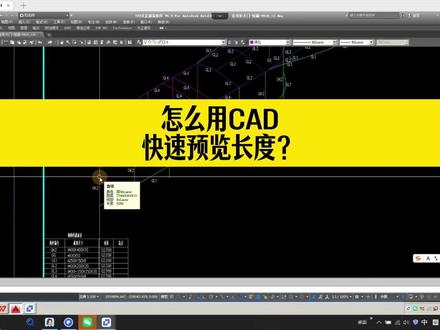

你现在是想通过 cad 去查询这些线条的长度，对吧？哎，对，不需要选这个线，我只要把光标放在上面就可以显示啊。我们输入一个 c u i 空格，然后在这里有一个菜单栏，这里有个鼠标悬停工具提示啊，点一下， 在这里有很多选项啊，这个看你的线条有哪些特性，比如说啊，如果是多段线，那我们就选多段线。 对啊，那这里就有很多选项，看没有多段线的长度，我们是不是可以勾选。然后，呃，如果是有这个弧长或者是其他的线条啊，有圆什么的都可以啊，这个根据你自己需要啊，我这里做一个简单的演示， 比如说你这里可能更多的是直线，那直线的话我们也勾选长度，对吧？或者是圆弧， 我们也给他勾选他的弧长。好，我们来试一下啊，这里我们先点应用点确定，你看我们现在把光标放到这个线上，他是不是就会提示了五二五零啊？看到没有？你看你，包括你把光标放在这里，他是不是也会显示长度啊？

cad 三维建模首先我们画出二维的部分，输入原命令 c 空格，用鼠标左键点击，选中圆心，输入半径一百五，空格重复原命令，选中圆心，输入半径一百一，再次空格，重复原命令，点中象限点作为圆心，输入半径十九， 输入阵列命令 ar 空格，选择对象，拾取小圆，选择环形阵列，阵列中心选择大圆，圆心数量为八个，点击确定，再次输入圆命令 c 空格，捕捉圆心，画直径为八十五的圆， 用直线命令 l 空格，捕捉圆心向上垂直，画一条线，输入偏移命令 o 空格，距离设置为十，把直线向左和向右分别偏移，再用直线命令 l 捕捉两个相线点，画一条水平的线，输入偏移命令，距离设置为五十五，将直线向上偏移。 接下来我们删除辅助线，用修剪命令把多余的图形修剪掉。 二维图形画完以后，按住 shift 加鼠标中间进行三维旋转，输入 p r e s s， 拾取图形内部向上拉，指定高度为五十，再输入 vs 空格 e 空格，将二维转化为三维，这样一个三维模型就绘制成了，大家学会了吗？
