长安车面包车大灯线怎么接

来，今天为大家分享一个电路故障啊，这是一台长安之星 s 四六零，看一下这台车的话是是个什么故障现象啊？这个车这个车来的时候啊，车子反应 前面的近光和远光啊，两边都不亮，并且灯泡都是好的啊，在其他修理厂检查的灯泡开关都是好的，然后搞不定了，开到我这里来。 那么很多人在抖音上面分享这个面包车的大灯近光，远光啊，不过我自己也搜了一下啊，上面都是分享的啊，怎么拆呀，怎么装，没有讲他的线路原理啊，没有讲他的线路走向， 那么今天我来分享一下啊，方便大家以后遇到这种故障怎么来维修。首先我们这个维修电路的话，首先有一个万用表啊，一个四灯，包括一个线路图啊，这个车的话由于年限过了，线路图上面没有详细标注 啊，但是这个大灯的线路大同小异啊，修这个大灯线路之前，首先我们要对他的一个系统进行一个了解，首先啊，这个车的大灯控制逻辑就是钥匙打开之后啊， 开关直接啊，控制近光和远光，这里可以直接控制近光和远光啊，这车没有什么 bcm 啊，没有模块，很简单，就是一个开关 线路，保险啊，继电器都没有啊，保险唯一的就是保险，然后电源接地，首先我们可以看到啊，从大灯的灯泡这里出发， 这个灯泡上面有两根线，一根接地线，一根火线，这个线的话从里面啊，这个是远光，这个是近光，同样的远光的话，近光也是一根接地，一根火线， 远光和近光的火线到了这个插头这里啊，然后我们看一下这插头上面五根线是分别是什么线？ 插头上面有五根线啊，看清楚啊，左边和右边都是一样的。这个车来的时候啊，这个车来的时候啊，这根蓝色 线，这个蓝色线远光啊，这个蓝色线远光他插在这个火线上面， 黑色线插在接地上面啊，这个灯肯定是以前修过的，这五根线的话，有一根是这根是小灯的地线啊，然后这一根线是小灯的火线， 然后这三根线啊，我们重点讲一下这三根线他的大灯为什么不亮？这三根线大灯分为远光和近光，那么远光肯定是有一根火线， 远光的火线和近光的火线共用，是共用这根线啊，共用这根线大家不要搞反了，很多人都不知道， 然后开关控制，比如说啊，我现在如果是远光的话，就这个线，如果说是近光的话，就是这个线开关打到近光这个线他就接近，那么这个问题出在哪里啊？ 我们通过，我们通过这个原理，我们直接啊，直接通过这个线啊，我们用四灯亮这根火线的时候，这根电有电啊， 亮火线的时候这个电有电，然后我们亮这个地线，不管是近光、远光啊，都没有， 那我们就通过这个线颜色啊，我们看一下，这上面是红白色和红色，那我们就找到这个插头啊，顺着这个，顺着木瓜，顺着这个开关啊，找到这个插头，发现这个红白色线 啊，红白色线走到这个叉子这里来了，然后我们用四灯的话，用四灯一头接火线，然后一头去接这根红白色线，还是没有接地啊？还是没有接地，那么证明这个地方没有问题， 然后我们用外表亮通断的话，这个红白色线也是通的啊，那我们在排查从插头照这个开关，因为他这个 接地线啊，是到这个开关上面来了啊，这两根线一根红白，一个红白色，一个红色到这个开关上面，这就是远光的和近光的两根啊控制线， 那么到这里来了之后，我们再去一头搭火线，一头搭这个啊，还是没有接地，那么我们 问题就来了啊，现在都还没接地，那什么问题呢？开关他肯定是要有一根火线，我们测量开关有一根火线，然后我们测量这个开关的这根黑色的线的时候，发现没有接地， 那我们就啊因为这个线路在里面包包扎的很严实，所以说这个接地线我们就直接没有找啊，直接从这个接地线飞一根线啊， 找个地方固定啊，接在螺丝上面接地，车身接地，那么现在我们再打开开关，现在打开开关啊，远光 近光都能够点亮，这才是这个车真正的大灯线路走向我们要方便大家以后啊去维修，我们就用个本子 把它画出来啊，画出来大家可以把它保存啊。好，首先我们画一下大灯开关啊开关，然后用电器啊，灯泡， 近光远光右边的啊，然后左边的远光 左边的啊，我们现在只画大灯啊，只画大灯， 那么大灯的话有一根啊，火线共用，火线共用啊，近光和远光共用， 那么他肯定还是有一根接机，他才能够他才能够点亮，同样的这边也是两根啊，电源共用一根， 那么还有两根线啊，一个控制近光，一个控制远光 近光，一个控制远光， 这是灯泡这里的插头，这里线啊，然后这边开关这里啊，是这样子的，开关我们也只画 供电啊，开关的供电， 那么开关还有一根接地啊，这个接地很关键啊，地线还有两根就是控制线啊，分别控制这边的近光，这边的近光， 然后这边的远光啊，还有一根控制这边的远光和这边的远光啊，当我们打到，比如说啊，我们现在开关打到近光的时候， 打到近光的时候啊， 那么当然啊，这根电源，我们先把这个电源啊，把它接上去， 电源啊电源这里有十五万的保险啊，十五万的保险， 两个大灯啊，两边的大灯的电源，近光远光的电源，经过十两个十五万的保险啊， 直接到电瓶去了啊，电瓶的正极，这是负极，电瓶 就是这样子啊，线路图就这样走向，我们现在只画的是大灯啊，这个车就是这样子啊，我们通过原理图啊，通过原理 这个大灯，这个车的大灯线路就这样子，首先啊，大灯需要工作的话，肯定是要接地啊，肯定是要电源啊，电源的话，我们测量之后用四轮 测量这个电源两边的电源都没有问题，那么控制线啊，控制线他需要工作，大灯需要亮的话啊，比如说现在开近光这个电源，从这里走走走走走，走到灯泡灯泡这里，然后 绕过去啊，绕过去，绕到开关这里，开关这里，我们测量这里的时候啊，十二伏，现在是十二伏，测到这根线也是十二伏， 为什么是十二伏？因为他经过了保险，经过了灯泡啊，灯泡里面现在也是绕着，然后通过这里地方来到这里啊， 来到这个控制线这里，所以说测量这里他就是一个十二伏，那么现在他如果 亮的话，肯定是要需要开关啊，这开关，这个开关里面有一个接触点啊，比如说这个地有个开关，当我们打的近光的时候，这两个就闭合了啊，这两个闭合了之后他就直接拉低，拉低之后电源经过灯泡 灯丝，然后通过开关接地，现在灯泡就能够点亮，这就是这个长安 s 四六零啊， s 四六零的一个 大灯，近光和远光的一个控制逻辑啊。 ok， 为大家分享到这里啊，这大家可以收藏起来以后 方便维修啊。 ok 啊，这个车已经搞定，修车养车关注我找人部王华汽车服务中心啊。

今天给大家带来一台二零一八款的长安 ols， 逆时针旋转，取下原车的防尘罩， 接下来分离电源线，取出原车卤素车灯。今天我们给这位车主推荐的是雨加一的来源 gt 六，型号 ag 七。首先安装卡盘， 我们接通电源线，接下来我们点亮车灯，看灯光能否正常点亮，接下来我们将灯体插到卡盘中心，然后呢，我们将驱动器跟电源线给他放到大灯的总层内部， 接下来我们盖好原车的防尘罩，这样子灯光升级就能结束了，让我们看一下灯光升级过后的效果。

二零二五年长安瑞行 em 六零车灯升级安装教程这个车呢空间非常小，我们需要把总成拆下来进行安装。打开防尘盖，拔下电源线，按压卡簧， 取出卤素灯泡型号 h 一、 先安装卡扣，对准对应点， 按压卡黄，将灯插入大灯总成，接通电源线。这个需要用电光胶布扎一下， 包好之后将线放入到大灯总成内部， 盖回防尘盖。

大家好，我是研究了十年车灯的一灯大师，应粉丝留言要求，今天我们一进到李系列拍摄的车型是这款长安悦翔 v 三，可以看到这台车远近光是一体的，原车反光碗的结构，原厂出厂是橘黄色的卤素灯光源， 也就是说装上我们一对 led， 就 副驾驶这一侧，还有主驾驶那一侧的远光和近光，都是 led 白光了。 ok， 今晚我们就来盘它，看看一进到底升级上我们的 led 上去以后，效果能不能大幅提升，立竿见影，我们拭目以待。 好，咱们开始盘咱们这款车的灯光，这是原厂自带的卤素灯的灯光，大家笑成蜡烛灯，灯光暗黄看不清路， 今天咱们就一镜到底，无特效无剪辑，拍下现场升级 led 灯泡，看看仅仅花百把块钱，能不能让咱们的大灯视野焕然一新。咱们这款车型是典型的国标配置，原厂反光碗标配卤素灯，远近光都在同一个灯泡上， 现在咱们开始安装，先看看这就是咱们灯泡的位置了。第一步，咱们先取出原车卤素灯，可以看到原车卤素灯是由一根铁丝扣住固定的尾部连接着插头，咱们先拔下电源插头，然后拨开铁丝， 卤素灯泡就可以取出来了。好，咱们把卤素灯泡放好，然后打开今天咱们要升级的 led 灯泡， 可以看到啊，这个 led 的 卡盘和插头都是和原车卤素灯完全一致，专车专用的哈。好，现在咱们开始安装这个 led 灯泡，咱们先取下 led 灯泡上的卡盘，卡盘三个角对应放在灯孔的凹槽里， 用这根铁丝固定好卡盘，这是咱们把灯泡插进卡盘里，顺时针旋转固定， 再插上电源插头，这样主驾驶这一侧的 led 灯泡就安装完成了哈。 现在咱们开灯看看效果，这是仅仅安装了一侧 led 的 效果，副驾驶这边还是原车卤素灯 近光远光近光。好，现在我们用后背挡住主驾驶这边的 led 灯光，这是副驾驶的原车灯光，再用后背挡住副驾驶这边的原车卤素灯灯光，这是主驾驶已经安装好的 led 的 效果。 是不是高下立判的朋友们， 好，我们把灯关了，现在我们把另一边也安装 led， 这里整个安装过程就快进另一侧，安装方法也是和主驾驶侧完全一样。 好，现在两边都已经安装完成了。 近光远光，近光！远光，这是两侧都安装好以后的效果。现在咱们盖上引擎盖，体验一下坐车里驾驶的第一视角， 好，开灯可以看到远近光交替非常明显，近光铺路均匀，大幅增加了铺路范围，不炫目，不刺眼，不会照到对向车司机眼睛。 远光直射光朝向正前方，射程三百米以上完全没问题，是不是世界一下子就明亮了？这里要提醒一下各位老铁哈，咱们这远光太刺眼了，咱们可以反击制裁远光狗，但是为了自身和他人的安全，咱们可不能主动当远光狗哦！ 好了，还想看我们盘什么车型的灯光，欢迎评论区留言。

升级灯光，照亮前方，杜绝隐患，不怕受伤。好，这是今天这个 大晚上跟大哥预约的啊，这长安的一个小车，然后远近光分体的，咱们先看一下这是什么效果，他这个车打远光的时候近光灭掉，咱们先看一下， 现在咱们看到的是近光，左边还稍微有点亮，右边的话没有光，然后远光，远光的话又是个大虚影，没有任何亮度啊， cob 灯珠的产品非常次，然后咱们看一下，远光开启的情况下，近光是灭掉的啊，咱们把这问题给它解决，看一下咱们升级之后什么效果。 咱们现在来打开看一下亮度，对吧，区别非常大，然后远光别眨眼，你看看什么叫亮？铁子，对吧？这左边这什么效果？看右边看一下啊，这个可都亮着呢，这边也亮着呢，你这么看都挺刺眼睛，实际照明效果那边没有看一下， 你自己说有没有可比性，对吧？差距非常悬殊啊。好，现在是更换过之后的，这个近光比之前亮多了，然后打远光，远光也非常亮啊，但是你看好了，近光是不灭的。老铁啊，看好了， 远光亮度要比他高可能十倍都不止啊，非常权威，但是最主要的是近光不能灭，明白吧，这才是正常的大灯，完美。现在咱们看一下四千块钱买的长安对吧？幺八八，什么效果的？近光关闭开启远光有毛病吗？ 嘎嘎，权威，铁子啊，这效果，下雪了，今天嘎嘎的关闭，远近光一起亮，现在是啊，近光远光也不灭啊，近光一点都不灭，跟前都是亮的，基本无敌。花小钱办大事啊，嘎嘎，权威好。

这是一款长安逸动方形透镜，原车是这样的造型，在改灯的时候尽量选择这个方形透镜，要么选择圆形不挡光的透镜，把手指放到这开灯，只要它不挡光都可以用。 这是一款双直射透镜，用专车专用支架加装到这里，直接装车就行， 这个车不需要解码，这个只需要接几条线，教程上面只有接线方式。最外侧的是一个近光正极，中间这根是远光正极，最边上这根是一个总副， 这款车不需要解板，一会儿我们再看一下双直射效果。

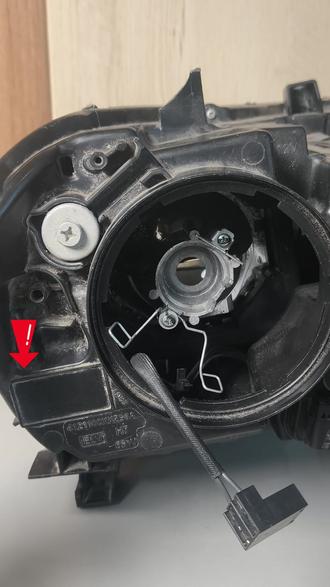

长安凯辰车主集合啦！这款 led 车灯闭眼充不会踩坑，原车灯昏暗看不清真的很要命，赶紧丢掉换新的吧！双面三十六颗进口大功率灯芯，亮度翻倍再翻倍，黑夜秒变白昼！双 同款加航空铝材加静音涡轮风扇，强效散热，久开稳如铁！原车同款插头和底座，取下灯体上的底座放在原车灯位置固定卡簧，真正的无损安装，无需拆线改线，直接更换灯泡即可，无需找师傅安装，自己五分钟就能搞定！六千 k 超亮白光穿透力拉满， 近光铺路均匀无盲区，远光聚光超三百米。长安凯辰全车型适配夜路行车，安全感直接拉满，安全不等人，早换早安心！点击小黄车，立马抢爆款车灯！

双击吧！ cause i know how to do that squat haptivan ferf lord and invention squawked arts feeling uncover often via similar to hoo come on！ 变身材！ 请注意！倒车！请注意！倒车！请注意！倒车！ nice！

哎，涛哥，你知道这个什么车吗？长安嘛，我是说具体产品型号。这不是逸动吗？错了，这个车外观跟逸动一模一样，唯独多了一个高位刹车的，这个是逸动的兄弟益达啊，你过来看。哎呦，这不漏水了吗？所以今天找到我们跟他维修车，灯 达的大灯已经拨开掉了，左边漏水的地方没找到，但是右边你看应该也漏水，空的一个大洞，直接等下想办法给他补起来。长安益达大灯漏水的问题基本上已经有头绪了，但是你看这个大灯， 益达的眯眯眼大灯，是不是像我这种眼睛都没睁开，怎么照的出去？我们今天再把它这个眯眯眼换了，换成我们的卡姿兰大眼睛。嗯，没有用了，只能是把它丢了。 怡达维修待升级，现在已经完工，来，先看颜值 再开灯给你看亮度，近光远光，近光远光。如果你的车灯也漏水或者损坏，你是想要更换总成呢，还是维修加升级呢？评论区留言。
