在通讯表现上，基础型触摸屏的实力也不容小觑。众所周知，威灵通 hmi 支持超过四百种的驱动程序和通讯协议，广泛支持市面上主流或不主流的 poc 品牌和超过七十种 poc 的 高速标签通讯。相较于一般通讯模式，高速通讯模式可以提升通讯效率至少两倍以上， 有效避免通讯瓶颈。当然，优秀的通信能力也离不开优秀的硬件基础。基础型触摸屏支持完整的 i o 接口，例如以太网接口、标准串行接口、二 s、 二三二二 s、 四八五两瓦和四瓦，以及外界 usb 接口等，扩展能力 可以连接多款外界设备，鼠标、键盘、扫码枪、刷卡器和打印机等等。通讯优势还没讲完，我们下期继续。

微联通触摸屏二幺零九 x 如何起用 ezax 二点零？首先呢，咱们要进入到菜单设置，然后点击 ezax 二点零，可以看到这里它有一个连接， 关闭之后它就不再连接了，显示已断线，然后点击连接，这边就连接中，然后就连接上了 已连接威伦通幺零九 x e z x z 二点零的连接方法就演示完成了。

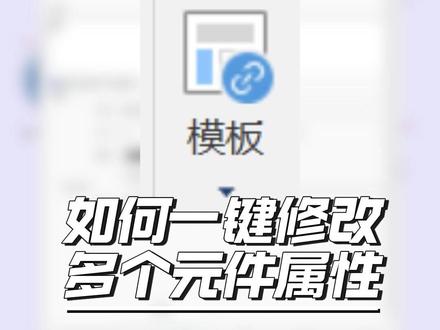

评论区里有人问同一种原件能不能批量修改属性，作为威伦通的官方小编啊，我特意去帮你问了一下， 你猜怎么着？嗯，真可以做到，别着急，我这就给大家演示一下。首先我这里有个准备好的幺二零零工程文件，里面已经写好的结构体，比如这个轴控的。现在我们打开 e b pro， 建立一个新项目，选择西门子幺二零零的协议，然后导入标签， 直接选这个点 a p 的 文件就行。接下来如果我们要做几个轴控的页面，传统的方法是一个一个的放按钮，一个一个绑定地址，这样非常麻烦，也很浪费时间，效率呢也很低。但是如果你学会用 e b pro 的 模板功能，这一切就变得非常简单了。 首先我们选一个页面做模板页，然后简单做一个轴控的模板出来，我这里设置了一个左上角的标签，一个使能状态指示灯，绑定的是结构体轴控参数零的使能标签两个，这个灯绑定的是结构体轴控参数零的这个标签。然后在文件栏中找到模板，点击模板窗口设置 新增，选择模板页码范围，我这里是第四十页，接下来我们新建一个页面，还是在原件里选择模板窗口编号，这里我们选四十。然后点击这里的新增，我们就可以一键修改原件绑定地址了，比如这里我们就把地址一定从零改为 一，下面这个窗口可以一键修改文字标签。比如我们这里把工位轴零改为工位轴，一轴零时能改为轴一时能。 如果要建立多个轴控工位，可以直接复制或者重复套用模板，然后对应修改原件的地址和相应标签文字就好。 打开理想模拟，在 c m t 程序诊断器里，我们可以看到各个原件的地址也是自动就修改成了对应的其他地址。怎么样，是不是非常简单？还有什么问题可以直接在评论区里打出来，说不定下一次的视频就是你的提问。

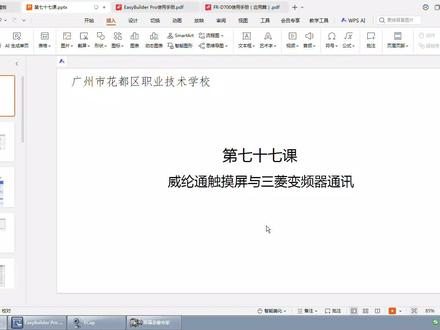

好，大家好，我们今天讲第七十七课，微轮通触摸屏与三菱变频器通讯， 我们前面讲的课程讲的都是呃 plc 和变频器进行一个 moba 通讯。其实在很多简单的应用场合里面，我们也可以用触摸屏和变频器进行一个 moba 通讯，而且用触摸屏来控制这个变频器更加简单直观， 而且啊编程起来也是比较简单的。好，首先看一下我们今天要用到的仪器，这个是呃我们前面用过的一个威伦通的 t k 系列的一个触摸屏， t k 八零七二 ip， 然后这个就是我们这个三零的 低七百的一个变频器，然后这个是一个普通的一个三相电机。 好，我们主要看一下他是呃如何进行一个连线的，因为我们这个呃触摸屏里面他都是有一个这个串口的啊，大家可以看一下，首先把它拔出来。好， 你可以看到这里一个九针的一个串口，因为这个呃微轮通的这个串口里面，他包含的二三二的接口都在这个呃九针的串口里面，而且他的 四八五的接线，还有包括这个四线和两线接法都在这个九针里面。那这个针脚它是如何去定义的？其实这个针脚的呃定义我们可以在我们这个 主态软件里面都可以查得到的啊，在我们这个系统参数里面，在我们这个 mobius rtu 的 这个 设备里面啊，我们可以查得到它的 hmi 的 脚位说明，这里这里点一下就可以看到了，它是一个呃九针的一个低口，然后空一啊，定义空一是一个二三二的空二 和四 com 二的是四八五的啊，一个是两线的，一个是四线的，那我们主要用的是这个两线的，那的真角就是第一角和第二角，一个是负的，一个是正的，一负二正。那前面我们讲过的这个呃 d 七百的，它的这个连线也是在这个 pu 口里面，它的接线是这样子的啊，不知道大家还记不记得，那这个我把它呃 抄下来，然后可以看一下我们这个 d 七百的通讯接口的定义是三角和五角是一个 a， r d a 和 s d a 把它连在一起，然后四角和六角的 s d b， r d b 也连在一起，接到我们这个空口的第一角和第二角， 然后记得四和六这个 s d b 和 r d b 是 连在这个负啊，连在一角，然后三角和五角连在一连，连一起的时候接在这个二角里面啊，连在我们这个呃触摸屏的 第二个角里面，那这样就完成了，主要看一下我们这里，所以我们呃要连线的时候要 另外的配一个这个接线头啊，那我们可以看得到它的第一角和第二角，这里我们接了我们这条网线连到这个呃 pu 口啊这个变频器的 pu 口，那这样就可以进行一个连接了啊，这样接上去就 ok 了。 好，我们来看一下这个 触摸屏是如何跟我们这个变频器进行一个 mobos 通讯。首先我们将我们这个触摸屏作为一个主站，那这个呃变频器作为一个重站看一下。呃， 首先要设置好我们这个变频器的一个参数，使到我们这个变频器进 的呃一个网络的参数，要跟我们这个变频器啊，跟我们触摸屏是要要一致的才行，那我们通常用的都是九六零零八一一啊，八 n 一， 还有八 o 一 等等这些，但这个九六零零是他的波特率啊。首先看一下， 呃，应该将我们这个 d 七百的参数一开始要恢复成一个出厂的设置，将这个 a l c 视为一啊，这个都是我们前面讲过内容大，大家如果有兴趣的可以查看一下我们前面讲过的一些内容， 然后将这个呃 pr 幺六零这一个选项选为零啊，把它显示成呃所有的参数显示出来， 然后设置完 p， 记得要断电重启，那才才会生效的。好要用到的一些参数啊，这里就是 p r 七十九，这里要可以设成二或者六，那我们这里就用的是一个六啊，一个网络运行模式。 pr 一 pr 一 一七啊，一百一十七，这个是一个账号，那账号我们因为试的是一个重赞，那可以从一二三一直到后面的两百多啊，两两百五十五都可以的。那 如果我们要连接多台设备的时候，它的账号重赞的账号是不能相同的啊，就是每一个变频器的它的重赞账号是一定是不能相同的。然后就是 p l 幺一一八，这里就是呃设置它的通讯的输率 有九十六二幺九二三八四，这的意思就是呃波特率是九六零零幺九二零零三八四零零啊，这几个，那呃 这个数值越大，他的通讯速率就会越快，但是稳定度就会相对来说就会有点下降，那我们选择的是九六零零啊，就选择九十六， 然后 pr 幺幺九，这里就是一个停止位及数据位，零啊，表示的是一位停止位，八位数据位，如果选择一的话，就是他就是两位停止位啊，八位数据位，那我们选择的是零啊，就表示 现在我们这个呃变频器里面是一位停止位，八位数据位，还有 pr 幺六零这个选项里面选择的是一个基偶效应， 有呃无效应的零就表示无效应，一就表示基效应，二就表示偶效应。那我们这个九六零零八一一是什么意思呢？九六零的破特率啊，就是它的通讯速度，幺八就是一个数据位， 一就表示他他的是一个偶叫验，所以我们这里选择的是二啊，然后这里这一项是比较重要一点啊， pr 幺二二是一个叫验，时间间隔， 我们一般都要设置它成为呃四个九至不进行通讯叫验和一个呃断线的检测，如果你 不是设置成九九九的时候，可可能会出错啊，这里是呃一定要注意的。然后 pr 三四零就是我们这个变频器启动模式的一个选择，我们选择的是幺零啊，这个启动的时候固定为网络运行模式， 然后还有一个 pr 五四九这个选项是一个协议的选择，零就表示呃三零的专用协议，一就是木八十 r t u 的 一个协议，所以我们这个选择的是一， 那如何把这个呃参数改成我们要用到的这个呃九六零零八一一的，这个前面我们讲过了，我在这里就 不不做一次了啊，不不再重新的做一次，你们如果是有兴趣的可以看一下我们前面讲这个变频器的时候，这个参数是如何去调整的？也可以啊，然后再看一下我们这个呃 三零 d 七百的这个变频器，它的一个 mobius 的 一个地址啊，寄存器的地址， 每个继承器的每个继承器的地址，它的含义也是不相同的，我们也可以在它的这个使用手册里面可以查得到。 好，那我们常用的是呃四万零九啊，变频器的状态对应的是可以控制的，停止啊，正转啊、反转啊，都是在这个四万零九里面的啊，等一下我们可以 看一下是如何去设置的，因为第零位啊，零位就是停止，一位就是正转 啊，第二位就是一个反转，然后跟着就是高速、中速、低速就是用前面的这五位用的最多的啊。我们再看看上上面，这里 还有另外的一个，我们可以查看它的一个通电时间呢，就是四万零二百二十啊，还有个实际运行时间，那比较重要的就是它的一个输出的频率啊，就是 我们这个变频器现在输出的频率是多少克制，还有输出的电流，输出的电压等等啊，这些都可以通过它的寄存器，我们访问这个寄存器里面的内容，就可以得到相关的这个呃参数了。好，你再看看上面这里， 这个呃比较重要一点，这个就是我们这个呃主态软件 is built is build 破里面的这个模板协议的一个功能码，因为呃我们前面学的那个呃模板是通讯的时候都要用到功能码，要说 我现在到底是写还是读啊，是要用到功能码的，但是这个功能码跟我们前面学的那个模板，是呢，是有一点点粗，呃， 不同了，常用的就是四叉和六叉这两个功能吧，那因为这个字比较小，我们写这里看一下四叉，它是一个可可读可写的一个地址类型，相当于我们 plc 通讯的，呃，一个数据的继承器， 当读数据的时候发出的功能码是零三，这个就是跟我们以前学的 mo 八十是一样的，它写数据的时候它的功能码是幺零 h， 幺零 h 是 写多个寄存器，可以写多个寄存器。 那六叉呢？也其实也跟这个四叉是差不多，只不过它不同的就是 他写数据的时候发出的功能码是零六 h， 不是 幺零 h 值，呃，是写单个寄存器的数据。呃，我们常用的就是四 x 和六 x， 因为读写都可以用啊，读写都可以用，不像我们前面讲的那个票 c 的 那个 mobi 通讯 这个功能码他分的很清的啊，这写就是一个读，也是一个功能码，那这个就，呃比较人性化一点。 好，我们来看一下。呃，我们这个是如何通过我们这个 excel pro 这个软件来进行一个呃编辑我们这个主态软件的。我们，呃重新开始吧。啊？重新开始。 好，首先打开我们这个 excel pro 的 这个软件。 好，我们就开一个新的文件，找到我们这个 t k 的 八零七二 ip。 这一下啊，按确定。 好，那这里就马上就出现了我们刚才选择的 t k 八零七二，八零七一的这个，呃，触摸屏了，然后我们要新增一个设备，新增一个设备，我们选择的是啥呢？我们选择的是 mobus rtu， 但这个呢它就会有呃比较多的选项啊，这都是 mobus 的， 但是前面这个 esc 码的这个，呃是一个，我们不用啊，我们用的是 mobus rtu 的 adjustable 啊，这是自自适应的一个选项，也可以用这个 move 是 rtu 的 啊，这一项，这是从零开始的，从零开始的地址的一个 move 是 rtu。 这两个其实，呃差不多啊，都可以用啊，都可以用的。 这个 h e s 就 十六精致的地址了啊，这个也可以，也可以选这个，反正我们用的比较多的就是这个字适应的啊，也可以从零开始的，这个这个 rtu 随便吧，我们选择这个字声音的就按确定就行了啊，那这里呢？呃，就看 我们是两线的还是四线的。我们这层是两线的啊，四八五两线的。然后 这 com 二这里我们可以设置到底我们用第几个 com 口，因为刚才我们讲过的就是它是 com 二，就是呃四八五两线制的一个接口，所以我们用的是 com 二。 好，那九六零零八一一，这个，呃一八一，这个就是我们，呃跟我们这个变频器呃调节的通讯的格式要一致，如果不一致的时候，我们可以在这里改的啊，焦燕可以改成呃 机校验或者无校验呢等等。因为我们这个变频器刚才我学的就是这个，呃，按照这个九六零八一一的这个格式来设置，所以我们这里选的也是这一项， 那其他的都不用管它了，直接按确定。那这样就，呃设置好我们的这个本机，还有我们这个作为一个 mobius 的 主机来跟上面的连接了啊，就是跟上面的这个连接好，按确定， 按确定之后我们就可以呃增加一个 多状态设置的这个按钮来控制我们这个呃 变频器啊，是晕，呃，是正转还是反转还是停止了啊？我们看一下用这个呃 它这个地址啊，这地址码就是我们的功能码，功能码我们可以选择四 x， 四叉也行，选择六叉也行啊，就选择六 x。 然后这里啊是有点复杂了，这是它的地址，也说我们的 呃 d 七百的这个寄存器， mobis 寄存器的地址，因为这个四万零九是一个变频器的一个状态，它相对地址，因为这个四万零九要减去这四万零一，所以我们读到我们相对地址是八，是这是实进制的。 那四万零九里面它的含义是什么呢？呃，第零位就是一个停止啊，第一位是正转，第二位是反转，第三、第四、第五分别是高速、中速、地速，那所以我要它正转就是 b e 啊， b e 这一项正转要 四为一啊，其他都是零。那么四为一的时候，因为这里代表的二进，就代表的这个十进，这个数是二，因为这里是一二四八，所以来到这里就是二了。 二的话我们直接就可以在我们这主态软件里面写入啊，常数写入，常数写入的是什么？写入的是二，那 一按这个按键的时候，就相当于我们跟这个呃变频器进行一个模八十的一个通讯，写入 我们地址啊，我们地址是八啊，因为四万零九他的相对地址是八啊，因为如果我们连接的是多个的这个变频器，那我们就要写他的一个呃账号，到底我们现在控制的是哪个 呃重赞的一个变频器，那么现在只有一个啊，也因为我们但前面设置的也是一号的重赞，所以这里可以写一井，一井 就是表示的是第一个重赞的啊，第八个相对地址的一个继承器的内容，写入一个常数，写入的是二，然后确定 啊，其他都不用管他了啊，图片这些你可以更改就更改啊，按确定，那这里就是出现的第一个呃正转的按钮，那么前面这里再写一个啊正转 啊，这正转 好，呃，因为这个呃时间关系，我还是拿我前面做好的来跟大家讲解释一下，可能会更加好一点。我们打开我们前面做好的啊否 他的这个系统参数其实跟我们刚才也是一样哦，这里选择的是从零地址开始啊，其实跟这个呃服务器的这个也是一样，双击的时候我们也可以选择的是这个呃自自适应的也是一样的啊，反正他们都 没什么区别啊，没什么区别。好，我们来看一下正转的，哎，这他的是一个多状态数字的，我是地址功能码是六叉，然后是八号的地址，写入常数是二， 那旁边写的是一个正转停止停止，因为他是 b 零位，所以我写的是写入的常数是一， 它的呃寄存地址，寄存器的地址也是啊八啊，零八就是一号的重占八的这个寄存器啊，第八个寄存器写入常数一。好， 那反转反转，因为呃是第三位，刚好是幺二四，这写入常数是四啊，也是这里都不变的，都一样的啊，都一样， 然后呃主要看我们这个输入的频率。输入的频率在哪里看的？我们可以看一下我们这里啊输入频率就是四万零一十四，这里就是运行频率， 运行的频率人，我们只要改变我们这个呃寄存器里面的内容，就相当于改变我们这个呃输入的频率了啊输入的频率，然后它相对地址因为减四万零一，所以变成了十三十三，那么再看一下我们这个呃 增加一个数字的一个输入啊，好，这是一个数值啊，数值的输入，那他的地址，他的地址，因为我这里呃起用一个输入功能，也就是说我这里可以用键盘的输入， 他的功能码是六叉，就写单个的寄存器，他的地址是十三。那我前面这里为什么又没有这个一景呢？这里就是，呃，因为我们现在只连接的是一个，只有一个呃触摸屏， 在这个参数里面，他这个预示是被预示账号，我就视为一，所以这里呢预示，如果我不写那个账号，这是通通就是唯一了啊，这是唯一在这里了。好，再回到来我们这里 三啊输入功能主要是看我们这个格式，格式这里有点呃，要跟大家讲一下，因为我这个频率啊， 它的格式是十六位，呃，一个整数，十六位的整数，然后小数点上面我设为二，就是两个整， 小数点上面有两位，小数点以下有两位，但是这个是一个整数，为什么出现小数点呢？其实就相当于我们真正输入到我们四倍里面，就扩大了一千啊，一百倍，小数点 有两位，又扩大了，呃一百倍，所以我们输入的时候是假如是五十，那其实真正输入到我们这个变频器里面就变成了五千了啊，所以我们这里四倍的显示的 是六千啊，然后我最大输入的上限是六十，有时候我输入六十的时候其实就是六千啊，输到我们这个变频器里面就是六十六千，那这个是我们前面讲过的啊， 然后其他的都不用管他了啊，然后输出的电流，输出电流是一个显示啊，只是用的显示我们输出电流，所以他的啊，我这这里就不用 起用一个输入功能了。这个六叉也是可以读啊，读两百零一，因为这个输入电流它的呃地址 输，大家可以看一下输入电流它是呃四万零二百零二，减去四万零一，这是变成了两百零一了，所以我们在这里啊，就填这个两百零一， 然后这六叉他的格式呃电流，我们也是小数点上面是两位上。呃，小数点一下的是两位啊，其实都是一样的啊，其他都不变的。 那我们看看电压啊，电压这里也是一个数值的一个呃，功能也是六 x 二百零二，刚好他的地址是二百零二，他的格式就是小数点，上面是三位啊，小数点一下是一位，那就变成了 显示的时候就九百九十九点九啊，真正真正读出来的数据就是从零到九千九百九十九了啊，相当于缩小了十倍。 好，我们看看输出的频率，输出频率其实就是一样的啊，它的地址是两百啊，格式也是一样啊，两位，两位 还有一个运行的时间，这个呃可以查看一下我们现在这个变频器里面运行了多少个小时啊？他的格式就是这样子的，直接五小数点以上就是五位啊，最多就是六万五千五百三十五， 这个就没有，呃，没有缩小，也没有放大了。好，那我们这里再增加了一个，呃， 递增递减的一个按钮，就是改变我们这个十三，就是刚才我们这个输入频率啊，可以按一下它的自动加自动减啊，这个就是这样子。好，我们把这个呃 主态完成之后，我们就可以把它变异啊变异 编辑完成成功啊，然后编辑成功之后我们就可以把它这个输入到我们这个触摸屏里面去了。好，这里下载到我们这个触摸屏下载 好全部完成啊，也没有错误关闭，这样就可以看一下我们的。呃， 这怎么变得白屏呢？看的不是很清楚啊，这样可以看。好，那我们看一下。呃，如果我点一下他的正转啊，正转 他就马上就，呃已启动了啊，启动，然后就看到我们现在的频率是二十刻字，二十刻字这里显示的也是二十啊，读出来的 读出来的频率也是二十，那我们可以改一下它的频率，如果改成的是呃三十的三十五， 那马上它的频率就增增，增加到三十五的一个频率了啊，当然我们也可以增加频率加减啊。哎，这个点不重哦， 怎么没反应啊？这里增加啊，这里减少，都要稍微用一点点力啊，因为这是触摸屏，他都是一个电容屏啊啊电阻屏，所以要稍微的用一点力 啊，没点中啊，那我们也可以看到马上就可以看到它的一个输出的电压，输出的频率啊，还有一个运行的时间啊，输出电流啊，现在的频率啊，可以改变， 这个就我们改到二十五刻字了。 那今天讲的内容就是呃，用我们这个触摸屏去呃控制我们这个变频器啊， 用我们这个触摸屏来控制我们这变频器，他的主他软件就呃是这样子，所以呃也是会跟着简单直观的显示出我们这个呃内容出来， 而且还避免了用我们用 plc 去编辑这个呃， mobis 通讯的时候那个 mobis 的 报文的格式，这个就呃减轻了我们很多的工作量。好，今天讲的内容就呃讲到这里。

我们来测试一下这个汇川 i s 六二零 ps 的 这个四八五通信口，它有两个口，两个网口都是这个四八五，一个上一个下，然后我们用到这个一个网线 剪断两根，给它抽出来做一个四八五的连接，连接到这个触摸屏上的四八五输入口，我们用这个触摸屏 这个程序直接是控制这个会穿六二零 ps 的 这个气动器。我们先给他看一下，看这里是一个电机， 我们给他测试一下，首先找到那个死轮，现在这个电机已经死轮了，我们给他点动一下，先给电机做一个点动操作， 首先点动正转，电机在转动，然后给它反转， 我们给它停掉四五 off， 电机停掉了，停掉以后我们给这个电机回一个原点， 停掉回原点，这个就是一个回原点的位置，我们所有的操作都是在这个触摸屏里面。先介绍一下这个触摸屏这个界面，这个是一个四五齿轮， 断开齿轮，这个是一个定位确定，这个是一个回原点，这是一个正转，这是一个反转， 然后这个是一个电机速度监视，这里是一个控制模式设定，然后这个是速度给定输入，这个是未已给定输入，然后这个是一个正转扭矩限制，这里一个反转扭矩限制，我们先给他正转点动， 现在这个电机没转，我点一下正转，电机已经在转，然后我们停掉，停掉的话点这个停止电机停掉了，停掉以后我们给这个电机回一个原点， 我们点一下回原点，现在没有在原点位置，我们把它点开一下， 现在这个位置不是原点位置，然后我们给他回一下原点，点一下这个回原点，再看一下这个箭头标的地方，回原点， 这个就是一个回原点的位置。然后我们再正常点动，我们看一下，看他这个当前的速度点动， 这个当前的速度是三百，这个是正转，我们给他反转的话，他就是负三百，点一下反转， 这个是负三百，这个是监控启动器的 i o 输出状态。然后我们把这个速度改一下，改成六百， 确定这个当前的速度，它就显示六百负六百，然后正转，再点一下 这是正转，然后这里有一个正转扭矩限制和反转扭矩限制。我们用手抓这个电机轴，看到他这个轴是可以轻松抓的住的，然后反转，我们给他反转， 也是可以给他抓住的。然后如果我们把这个扭矩给他射大的话，他这个你就这个轴你就抓不住了。

刚打开软件就出现错误弹窗，弹窗内容是当前页面脚本错误，或者包含错误路径等等这些和原件使用无关的信息。你遇到过这样的情况吗？原因就是你的 e z build pro 可能安装错误了， 只需要卸载重装就可以解决上述弹窗问题。重装需要注意两点，非 c 盘和非中文路径。 e b pro 在 编辑程序时会产生缓存文件，这些缓存文件会持续占用存储空间。在公共行业内，用户电脑里通常会安装其他编程软件，推荐安装到 d 盘。 e 盘能避免多软件抢占 c 盘资源， 降低软件冲突概率。另一个原因则是 windows 系统对 c 盘读写权限管控严格。 e b pro 在 保存大型 h m i 工程或加载第三方插件时，可能会因为权限不足导致主键加载错误。 而中文路径可能会导致软件在翻译或运行时出现路径识别错误，读起文件失败。为了避免这些问题，建议是安装在非中文路径下。快去查看一下你的软件安装在哪里吧！

大家好，欢迎大家来到 c m t x 系列功能应用实操教学课程，本节课主要以 c m t 二幺零九 s r 触摸屏型号为例，和大家进去讲解 c m t 两千 x 外部指纹连接实操应用教学。那么什么是我们外部指纹连接的一个功能呢？它呢是通过一个 usb 的 指纹仪，通过它呢连接到我们的触摸屏，连接到触摸屏以后呢，就通过我们 手指的指纹就可以进行一个用户的登录啊，非常的方便。那么这个的话呢，只需要去购买一个外部的 usb 的 指纹仪，然后通过指纹的录入跟你的用户名称去绑定，然后就可以实时的通过你的手指的指纹来进行去一个登录。好，那么给大家看一下我们已经做好的一个弹幕程序，那么这个弹幕程序呢，首先它可以去用用户名进行去一个指纹的绑定， 还可以用用户锁影的方式来进行指纹的绑定，可以看到指纹的登录的用户名也可以注销，也可以去删除。首先呢我们给大家看一下，我们现在点击这个指纹登录按钮，然后输入，此时我们把手指放在外部的指纹仪上面去， 然后它识别到已经登录成功登录的当前用户名是 h k， 然后我们可以点击用户注销，它就注销了，那我们可以进去删除。删除，怎么删除呢？比如说我们进行去选择，选择要登录的用户名，比如说登录进去 好，完成以后呢，我们点击注销，选择用户名 h k 输入进去，然后删除用户名好，然后再去登录 好，现在呢大家可以看到已经登录失败了，我的指纹已已经删除成功了，那我们现在呢，我们现在不通过这个用户名去添加，我们现在呢通过用户锁影，比如说添加一个 abc， 好， 选择 abc 以后呢选择下面的锁影添加， 然后呢录入三次指纹，一次，两次，三次，好，此时你的指纹就跟你的 abc 的 用户进行绑定了，绑定之后，然后选择指纹登录，然后再选择你的指纹放在进去， 此时它就识别成功，当前登录的用户名就是 abc 啊，所以说它就可以通过这样的一个去实现，去登录，去实现。然后我们也做了一个数据管理，如果说你没有登录的话呢，你这个数据管理是没有的，大家可以看到只有一个欢迎界面， 如果说我现在点击一个指纹的登录方式以后呢，大家就可以看到我们下面多了一个数据管理界面，可以切换的啊，可以切换，那么这个就是我们的登录方式， 那么这些呢怎么去实现呢？首先呢我们做好了一个程序，第一个最重要的话呢，需要在你的常用的系统参数这里边呢，我们需要在用户密码这里边，然后插件这里边， 然后去启动指纹，然后指纹启动，启动之后这边有一个控制地址，根据你自己的一个写入来判断，这个不固定，我选择的是 p l w 一 百，然后这边有使用方式， 比如说往这里面写一就是指纹的登录，如果说是 i 的 话呢，就是我们通过用户名去绑定你的指纹，如果写入三的话呢，就是通过你的锁影去绑定你的指纹，如果写入四的话呢，就是把你的用户名指纹绑定的删除，如果是五就把你的锁影的 绑定的指纹删除，如果说是六所有的指纹全部删除，然后下面的这些就是我们可以去读取它的一些结果，比如说是是否是成功啊，有没有错误，错误是哪些？可以根据你实际的情况去绑定，然后点击 ok， 点击确定就可以了。 但是在此之前的话呢，一定要注意在系统参数的用户密码这里边，这边是有一个用户名称，还有密码一定要这边是实时的去创建 啊，如果说你这边是没有用户名称的，这边是创建不了的，只能说你在这里面先把用户名全部创建成功以后，然后你才能够点击登录，如果说你选择的用户名这里面是没有的，你去添加， 那是添加不成功的，然后这边是选择插件绑定刚才的指纹就可以了。选择确定，然后呢我们通过一个用户名，用户名的话就比较简单啊，通过那个内部的 地址就是我们这边有一个内部的地址，然后这边呢是可以绑定的，就是用户的名称，然后这边用户选择用户名称就是字八个字就可以了，然后编码就是 utf 杠八。然后用户锁影的话呢，这里边我们可以通过一个项目选单去做，项目选单呢监看地址，用用户锁影，然后写入可以执行密码错误， 然后这边呢原数据就选择用户账户，然后这边状态前面都不用设就可以了，这样的话呢，我们选择的好物速就是可以直接选择用户锁影对应的名称，就不需要输一二三，因为用户锁影的话呢，它对应的就是用户密码这边， 比如 abc 的 用户缩影就是一，这个编号一，如果说是 h k 的 用户缩影就是二，如果说你是管理员，总的就是零好。选择它之后呢，我们当前登录的用户名还是选择内部的地址 l w 幺零七五四绑定进去，通过 u t f 杠八的格式， 然后此时就可以了，还可以通过我们刚才说到的 p l w 这个地址，然后写入一个一，不就是指纹登录吗？我们通过一个指纹登录，然后选择一个二呢，就是代表是可以通过用户名而添加的， 然后选择后面的这个首尾，就选择三啊，依次类推绑定进去，然后这个图标呢，你可以外部导入，也可以自己去做啊，就可以了，然后做一个备注，然后再做一个用户注销，用户注销的话呢，就是写这个 p l w 的 八九五零写入三， 但它就代表是用户注销了啊，你可以通过它为用户注销，然后你可以创建一个按钮，数据管理的一个窗口，然后通过数据管理，然后你窗口之后呢，你在这边设置一个权限，然后安全设置为 a 类别，没有就隐藏就可以了啊，这个指纹就做好了，做好之后呢，你把它下载进去， 因为这个呢，指纹弹出的窗口都是系统内嵌的，不需要我们做指纹登录，弹出的窗口的界面啊，都是做好的，然后我们在这里就可以登录了啊，比如说再给大家演示一遍啊，用户注销，然后我们可以现在呢通过一个用户名，比如说用户名选择一个 k h 确定，然后呢我们选择用户名添加指纹录入，一次，两次，三次好就可以了。可以之后的话呢我们选择指纹登录， 登录进去之后呢再识别一次指纹，指纹识别成功，当前登录的用户名 k h 数据管理也可以显示。好，那么这个呢，就是我们实际的一个指纹登录的连接方式，这一课就讲到这里，谢谢大家。

我们上期视频说的是威伦通的一个软件安装和它的一个选型，这次呢我们说一下它的通信，就是和 plc 的 通信，还有一个按钮功能的一个使用，点开这个 e b pro 新建一个项目，也就是开新文件，点击这个开新文件，然后这是它的一个型号， 有在售的，有这个停产的，然后我们选择最常用的一个 i 一 系列吧，点击以后这边是显示他的一个大致形状，下面是一个大致介绍，八百乘四百是他的一个分辨率， 然后有三个 com 口，也就是串口，介绍了它的一个物理连接方式 ethernet， 也就是网口，这个 wifi 后面是 n a， 也就是说不支持 sd 卡，也不支持 combs， 也不支持有一个 usb 口。往这里点，确定 它会进入到一个系统参数设置界面，我们主要说它这个设备和 hmi 属性这两个，这个设备就是说让你组态和谁连接，我们这里点击新增设备服务器， 我们这里要跟 plc 连接，怎么选呢？在这个设备类型里面点击这个， 因为我这地方是连接过的，所以说它直接出来一个席梦思啊 s 七两百 smart 的 一个，如果是我们连别的设备点这个地方会穿的一个 p r c， 那 你要知道它的一个系列号 啊，简单的就是搜输入它的一个系列号名字，比如说我要连接会穿的 easy 一 些，我们这里输入一个 easy， 点击回车或者是点击这个查找都可以，这个是 easy 的 串口，这个是 easy 的 网口，这个是 easy 标签啊网口， 那如果你只记得它的一个品牌，但是不知道它的一个系列的话，我们可以在这里面 设备类型后面有一个小箭头，然后这里面会出现市面上百分之九十五的一个品牌都能覆盖的住。点击线下的一个小箭头就是往下拉管轮是不管用的， 然后在这里面是可以找到一个鞋门子啊，还有英伟腾，还有会穿的， 因为我手里是有一个西门子两百 smart， 然后是用网线连接的，我们这里就选 s 七两百 smart。 ethernet 这个名字是可以更改的啊，可以更改，比如说搅拌机是吧？也可以是马舵机， 然后这里我就不更改了，下面就是设置 p r c 的 ip 地址， 我这里这个 p r c 它的 ip 地址是幺九二点幺六八点零点十，然后我就把这个 ip 地址给它输入上去， 这些都不用改，然后其他的就用默认就可以点确定，点确定 这样的话触摸屏和西门子两百 smart 的 一个连接就创建好了。然后我们接下来再说这个 hmi 属性，我们先点一下确定，回到刚才那个页面，就是在常用下面这个系统参数里面， 这个 hmi 属性呢，主要是有这个型号，还有它的一个安装方式，如果说你的型号创建项目的时候选错了，或者说要更改型号的话，然后可以在这里面去更改， 然后我 p r c 这边是写了一个急保停的一个程序的，然后我们在触摸屏上做啊，一个启动按钮，一个停止按钮，再做一个指示灯，试一下能不能通信的上啊， 这个按钮功能在哪呢？一个是在常用的下面这个原件这个框里面找到它的一个未状态设置，或者是在上面这个原件里面找到这个未状态设置，点击 这个就是选择你的连接设备，然后地址，我的程序是用的 m 零点零， m 零点一作为启动停止控制的 q 点， 然后我做一个 m 零点零的一个按钮，这个 m 地址就选择 m 啊，可以是零，也可以是零点零 功能，也就是下面这个属性开关类型，我这里是选择这个复位型，也就是我们平常说的按一松零， 然后再做一个注视，也就是在这个标签里面勾选使用文字标签内容，就是启动 现在是一个零的状态，也就是说没有按下去的一个状态，我是想让它按下去，还有不按下去都显示了一个启动， 我们可以把这个复制到一的状态里面，也可以简单一点就是点击这个将当前内容复制到所有状态， 点击以后，然后下面是可以设置它的一个字体尺寸和颜色的，我这里选择默认 放到画面里面，然后再复制一个 或者一个停止，这里改一下这个地址，就用零点一，然后标签就给他改成停止，将当前内容复制到所有状态， 然后这两个按钮做一个颜色的一个区分，在这个图片里面进行一个更改啊，点击这个图库， 点击这个图库，这个里面是可以设置它的一个形状的啊，可以设置它一个形状， 然后更更改颜色的话啊，不能只更改一个颜色，我们是要更改它的一个零和一两个状态 啊，我们可以看到这个一的状态是有点暗的啊，是按下去的一个状态，一个表现更改它的颜色就在上面这个颜色我们选择一个红色，这个一的一个状态也选择一个红色，我们可以看到一个是亮红，一个暗红 啊，暗红就是按下去的一个状态点确定 确定， 然后我把这两个按钮给它对齐一下，框选，然后在常用里面找到一个向上对齐， 然后再做一个 q 零点零的一个指示灯啊，常用或者是原件有一个未状态指示灯，地址就是 q 零点零， 然后颜色和标签我就用默认的就可以了，点确定 放在下面，因为我的手里是有一个 plc 硬件的啊。然后我们在工程文件里面选择这个在线模拟，就可以试一下有没有和它通信上，这个是让你保存一下它的一个文件，我们这里给它改一下名字叫做齐宝婷， 点击保存，我们把这个 plc 的 程序你给它打开 监控一下，好点启动， 我可以看到这个灯已经亮了，点停止好通信是没问题的。
