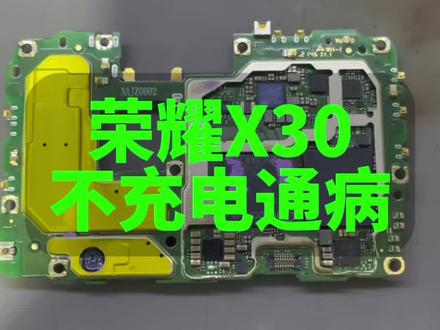

荣耀叉三零不充电通病,有需要的收藏一下。重摔的机器充电 i c 的这两个角位特别容易断线,非线补电即可,重摔之后显示充电不进电,电杆特别容易虚焊,直接更换,更换了依旧不好使的,直接短接,这个管子时好时坏,有时候测不出来,今天的分享你学会了没有?

嗯,不错不错,大家好,这就是今天我们要维修的主角,华为荣耀叉三零插充电器,不充电,没有图标显示,接下来就和大家一起分享一下。插上充电器,我们发现有小电流,但是没有充电图标, 他有两部分啊,一个充电芯片,还有一个 usb 控制部分。我们先从这边开始吧,因为这个主板设计缺陷的问题啊,下面容易断线,先拆开, 拆下来了我们看一下底角都很好,为了防止后面再出现这种情况,我们直接找个气球,把底角接触点和这个电阻啊,电阻连在一起,就这个样啊。我们先测试一下,现在百分之五十,我们观察一会,我们再看一下,充电百分 六十一了,快充也好,插上一分钟已经充进去了,经过这么长时间的测试,一切好充电已经百分之九十五了,感谢大家关注,再见。


啊,现在这个是荣耀啊,荣耀叉三零。然后这个是直播间的时候,我们有修这个电池百分比的数据啊,之前呢这个电池百分比的一直在百分之零啊,这个我们修复之后呢,现在出现另外一个问题,就是插充电器,他没有充电图标,现在我们来看插充电器呢是零点三安啊,但是呢充电图标就是充电标志是没有的 好。然后呢这个像这个类型的机器,我们要怎么样进行排查呢?那接下来我们先分析分析一下这个充电标志啊,出充电标志呢,与三大块有关啊。第一个呢就是我们的呃尾插 充电器到尾插到主板啊,这个我们叫充电路径,充电路径不能有问题。这个呢我已经测量过了啊,它的充电路径是没有问题的,包括我们充电 ic 的压到门呢,都可以正常的开启啊。那么还有一个呢,就是它的电池,这个电池呢我们也做过更换,依旧呢是呃,没有问题啊,这个问题呢积极还是存在的。那么第三块呢,就是充电 ic 的 lc, 那接下来呢我们来看一下这个图纸,充电 ac 的 lc 用我们要怎么样进行测量及排场好。我们现在呢开机,然后在开机的过程当中,我们来测量它对应的 asc 的波形 啊,这个不对啊,我们稍微再等一下我们再来测啊, 开机的过程当中测啊,好有啊,这是时钟拨行,然后再来看一下数据拨行 啊,这个是没有的,他的数据不行就没有了啊。好,那这个呢就是导致我们不出充电标的一个罪魁祸首。好。那接下来呢我们来看一下啊,这个呢,呃是 aic 的总线,我们用图纸我们来看一下,这个呢,就是他的这个 我们测的是有波形的,但是这个地方是没有波形的。那么接下来呢我们要做的就是什么呢?看一下他呢是通到了我们的这个 cpu 里面,然后呢还到了我们的一个快充 ic 里面。完了,接下来我们把这个先测一下二极体值,测完二极体之后,把这个芯片做一个更换 好。下面呢我们来测量一下啊,这个 lc 的这个是四百九,差不多五百啊,这个差不多是正常的啊。那接下来的组织正常。好。那下面呢我们就把这个对应的啊这个电话过来,这个芯片给他做一个更换,更换完了之后我们再来试。好。现在呢我们开机啊,更换完芯片之后呢,开机先测一下时钟不行。 好,这是正常的时钟拨行。那接下来我们再来测数据拨行 好,这是数据波形。那也就是说这个时候就是更换完了我们的这个电波芯片之后, 这波形就正常了,那就说明是他导致的啊。那这个呢我们在直播间还有做过优,因为当时没有找到图纸啊,现在呢看来呢就是他所导致的。好。那接下来呢我们来装机测试,看充电有没有正常。好,我们现在装机测试,大家看啊,这个充电啊,标志就出来了,充电电流九伏啊,一安左右啊, 所以说这个呢就是变正常了啊。所以说在这里呢就是 ic 总线所导致的不出充电标啊。好兄弟们学会没有。

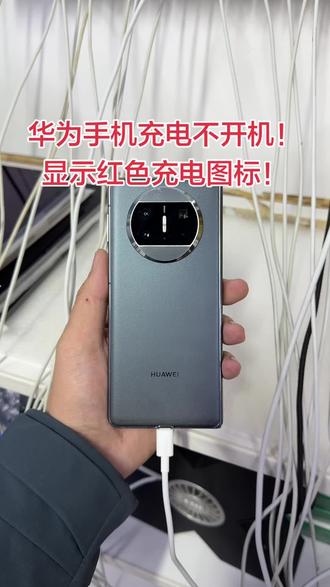

华为的手机,尤其是两年以上的手机,他可能因为这个电池呃损耗会导致这个电池性能下降,如果长时间不用,或者说温度比较低,导致这个手机关机,然后充电 不开机,屏幕只显示一个充电图标,也没有电量进入,这种情况哈,一般是进入这个电池保护了,我和大家说一下怎么弄哈,不需要按任何键, 他标配,我们标配是用的这个华为的一百瓦充电器,或者说六十六瓦的,或者八十八瓦的,这个都不要用, 我试过用这个苹果的,二十瓦的也不行,然后我又找了一个苹果的十瓦的啊,苹果十瓦的充电头,然后搭配了一条 usb 的 线, 用这个苹果十瓦的充电头充这个华为的手这个手机哈。 呃,大约半个小时左右他就会开机了,开机以后,然后你再用正常的这些华为的快充充电器啊,进行充电就可以了,这样就可以完美解决, 不需要按任何键,按了也没用啊,什么震动啊?这个都没用,我,我已经试过了啊,这个,这是个华为的 x 三,就出现这种情况了。呃,以前那个华最早的什么六零系列也有这种情况, 就是长时间不用,或者说温度比较低,电池效率百分之九十以下的一些手机,长时间不用啊,他就会出现这种情况,就是电池保护了,不需要维修,你只需要找一个低功率的充电器对它进行充电就可以。

还是咱们前台这句话啊,荣耀叉三零不充电,客户反映呢,是在正常使用中出现的不充电。 你看,咱们拿到这个手机之后呢,手机是可以正常开机的,电池也有电量证明呢,他这个故障出现的时间并不长,咱们接到手以后呢,反复测试,插充电器是没有任何反应的, 可是呢,在咱们拆机之前呢,对他进行加热,再插充电器呢,就有电流了,你敢信?但是呢,还有个充电电流是一个跳边的,电流,并不稳定, 这种情况呢,咱们有点蒙圈,于是呢,咱们还是询问一下老哥,老哥呢,又把咱们吊了一顿,说,前段时间 不是跟你说过吗,叉三零不充电有通病,你先排查一下那两个点位,哪两个点位啊?又被吊了一顿之后呢,咱们才明白了 哦,前段时间确实是学过一个叉三零充电 ic 右下角两个点位容易出现板层问题,于是呢,咱们对这两个点位 进行脱吸操作以后呢,故障依旧还是跳边,于是呢,咱们怕没焊接好,又重新喊了一遍,大家伙看一眼啊,就是这个跳边的电流,这种情况咱们没遇到过呀, 伴随着主板背面有明显的发热,于是呢,咱们上热身上扫扫出来喽, cpu 字库跟充电 ic 不同时间段发热,后来呢,咱们也明白, cpu 自库发热是证明,插充电器开机, cpu 跟自库之间通讯出现发热,那么最后这个充电 ic 五十多度发热是不是正常的呢?咱们也不懂,哎,咱们也不敢问, 再看图纸上说一个充电保护管容易损坏,咱们呢,直接把保护管拆了短接,看看能不能修复呢? 短接完之后,咱们也不测试了,直接把他这个尾茬给他拆了,换一个新的。为什么?因为前两天咱们刚遇到一个 充电问题,排插了半天,最终是尾插问题的,反正不管你是不是尾插问题,我先缓了你再说吧。换完了尾插以后呢,咱们简单 测试充电电流,还是会出现跳变,但是你不会低于一点零安,完了之后你就没有然后了,咱们直接装机交柴吧。为什么?因为充电问题已修复,这种情况完全就可以交柴收米了, 再往下插,咱们也不知道往哪插了。大家伙看一眼啊,就是这么一个跳边的充电电流,咱们平时确实没遇到过,再往下修呗,也不知道修哪,只能是这么交叉收面的。 最终呢,测试一下手机充电显示正常电流,一点零安以上可以交拆。接下来这个呢,是华为的畅享使,咱们这条街上一个饭店老板的手机,之前呢,微信联系他们问咱们换一个尾插 多少钱?快不快?咱们接到手以后,你首先测试有充电图标,没有充电电流,检查尾插排线,有稳定的五伏供电送到主板。那么修哪? 修尾叉?之前咱们有稳定无付供电到主板的话,不是能排出尾叉问题,直接故障锁定主板吗? 为什么这次咱们直接换尾茬呢?因为咱们最近接二连三遇到的这个不充电的故障好多,你意想不到的就是尾茬问题。所以呢,咱们什么也不管,是充电问题,先换个尾茬试试。 结果呢,换完美团之后,电流就正常了,你敢信?看来啊,这个维修理论很重要,实战更重要, 您能想到尾插排线有无复供电?修尾插怕什么来什么,荣耀叉三零揍的时候是充电电流是个跳边的电流,咱们心就胆小, 会不会出现翻修,结果果真就翻修了,那么接下来咱们搞哪呢?既然换了尾叉不行,咱们就搞尾叉小板, 直接发配件过来装上试机。结果呢,换了新地位插小板以后呢,还是会存在一个跳便,但是呢,比之前要好多了。 那么问题是不是在他呢?咱们也不敢百分之百确定,只能是让他再试试,看看还会不会反修了。等着的这几天呢,咱们前台忽悠客户换个外屏,因为他外屏本来就是碎的,客户 同意了,前台呢也很高兴,但是呢,这个型号是个几宅屏幕,哼,前台不知道几宅屏幕呢,要比普通的屏幕操作稍微难一些,需要带框分离。这么长时间了,咱们愣是一个这样的活都没接到过。 但是呢,整个的操作流程,咱们看案例看了不下几十遍,已经烂熟于心了。但是呢,这一上手才发现他这个屏幕缓过,总称,哼哼, 没办法,给大家伙表演咱们的换屏绝技了啊,大家伙见谅,屏幕做好以后,你给他弄点胶水,美美缝,最后你也看一下啊,充电正常,上次也是这么正常,充到一百了,后来返修了,谁知道这次还返修呗?
