挂簧是什么意思

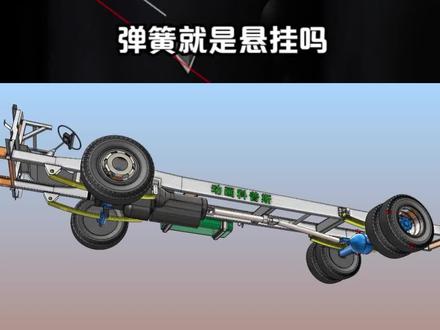

什么是悬挂呢？悬挂是车轴与车架之间的软连接，为了形成软连接，我们把一根弹簧放在车轴与车架之间，那这根弹簧现在是悬挂了吗？ 我们来看一看。 我们发现卡车蹦跳的很厉害， 并且经过多次反弹才能稳定下来，这是因为弹簧是储能元件，它不断的吸收能量和释放能量，那卡车最终为什么停止了呢？因为同时弹簧也是一个耗能元件， 只不过耗能很小，整体的卡车也是一个小的耗能元件。如果我们想要卡车尽快的停止震动，那就要加上耗能元件，这个耗 耗能元件就叫做减震器。那耗能元件的原理是什么呢？这个可以从生活中去理解。人的双脚在水里移动有点困难，在油里移动非常困难，在面团里面移动寸步难行。耗能元件也是如此，把一些运动部件放在油里面，就能实现极大的耗能。 当然减震器里面还有各种泄压法之类的，可以控制不同的耗能程度。加了耗能元件的卡车会怎样呢？看一下动画， 可以看到震动的能量被极大的吸收了，那耗能是不是越大就越好呢？肯定不是的，面团耗能比油大，但如果一个人从五米的高度跳到面团上面，双腿就会受到很大的冲击，所以这时候还是耗 耗能小的油更适合，过大的耗能相当于硬冲击。总结一下，悬挂就是储能和耗能元件的配合，要根据卡车的质量来选择适合的弹簧和减震器。那最终油吸收的能量跑哪里去了呢？ 变成热量散发掉了，如果减震器的热量来不及散发，减震器就会爆掉。

挂黄零件 solidworks 三维芥末过程我们来看一下这种挂黄在 sales 当中的三维芥末过程。这是他直接通过一个扫描特征，直接声称挂黄，包括像是一些这个弹簧。他的建立要素呢，其实就是一个螺旋线的一个问题。选择前世纪里面绘制以下的 超多轮廓。 选择上食指面，再度选择特征当中的指面。第二个参考选择该草图的顶点。 在记者名义上呢，建立一个草图， 鲫鱼改草图添 增加一个特征当中的一个螺旋线。设置参数高度和圈数恒定罗距高度设置五十五，高度设置五十八， 圈数设置十圈，骑士角度四十五度。顺时针确定。再度选择前十面。绘制以下的草图类型。 进入到草原环境当中的三 d 草图。将螺旋线转换成草图，然后将这条线草图 头四也转换成草头。在两者之间通过样条曲线进行连接。按住键盘的 ctrl 键， 相切关系相切关系。同样的道理，这边这个位置也是一样的。 给摘草图添加扫描特征，选择圆形轮廓大小输入三个毫米。 这样我们的一个挂黄就会就完成了，大家可以跟着我们的视频来操作一下。

鲫鱼 solid works 绘制一个挂黄，今天带大家绘制一个挂黄，需要这个模型的同学呢，点击左边的预约卡片进行领取。本期视频点赞过五百，下期视频出弹簧柔性动画教程。首先选择前十面进入草绘，我们先画两个圆， 这两个圆呢，添加一个相等的几何约束他们的圆心，我们添加一个竖直方向的约束，然后他们两个圆心相距设置一个八十，直径设置为二十二， 然后在这个地方呢，我们绘制一条住直的构造线，然后退出草图，然后来创建一个新的基准面，基准面的第一参考呢，我们选择这一根线的端点。第二参考，选择这一根线，点击确定之后，形成这样一个基准面，在这个面上，我们进入草绘，画一个圆， 它的直径我们设置为二十二，然后退出草图，选择前十面进入草绘，把这两个圆呢进行一个转换，实体引用，然后再用一条竖直的构造线把两个圆心给它连接起来。然后呢，我们在这个位置上画两条构造线， 下面的这个位置也画两条过道线，然后再给他标上角度， 然后我们再把多余的部分呢给它裁切掉， 完成之后退出草图，达到这样的效果。 然后下一步我们使用这一步的草图生成一个螺旋线，螺旋线的定义方式呢，我们就设置为高度和圈数，高度设置为五十八，圈数设置为十，其实角度呢，设置为四十五，然后点击确定，形成这种效果， 然后把第一步的草图和这个基准面都给他隐藏掉。下一步呢，我们进入到三 d 草图当中，把这个螺旋线进行一个实体转换引用，上下的两个半圆呢，也进行一个转换实体引用，然后用构造线来连接这个半圆和螺旋线， 再给它添加一个相切的结合关系。 完成三 d 草图之后就是这样的效果，前面的螺旋线和草图呢，我们都不需要了，可以暂时的隐藏掉。 下一步我们进行一个扫描特征，扫描的轮廓呢，我们设置为圆形轮廓，他的直径我们设置为三，然后选择这个三 d 草图，点击确定。这样呢，我们的挂黄就绘制完成了，你学会了吗？

遇到挂不上弹簧的时候，那就赶快来用这个绝招吧，连小女生也可以轻松搞定，在铁丝上弯一个钩子，这样无论是挂上去还是拆下来都很轻松，你学会了吗？

遇到弹簧非常难挂上的时候，可以试下我这个方法，绳圈先挂在铁钉上面，绕上来穿过弹簧的钩子，另外一边绳子绑住一个金手镯，用力拉动绳子，无论多难挂的弹簧都能轻松挂上去。
