浮球开关插排控制水泵接线方法电路图

接下来为大家演示一下安装方法。黑线的是公共线，红线的是排水线，蓝线的是供水线。把线穿进重垂，放在需要的位置，重力球好固定好调节。 将水泵的火线与浮球的公共线，也就是黑色线相接，将电源的零线与水泵的零线相接， 用电工胶带缠绕浮球排水线、红色线的多余电线。注意务必使用电工胶带，确保用电安全。接线完成使用时，不可以让接头部分接触到水，以防触电。浮球供水演示。

当浮球到达高水位，水泵开始自动排水。当浮球下降到低水位，水泵自动停止。像这样控制水泵自动供水或排水的浮球开关应该如何接线呢？ 如带单向水泵，选择一个线圈电压为两百二十伏的接触器，接触器电流按水泵额定电流的一点五倍来选择。再把接触器的 l、 e 和 a 一 短接浮球开关，黑色线接接触器 l 二，蓝色线接接触器 a 二，棕色线不需要接，用绝缘胶带包好。 最后将 l e l 二接单向电源 t e t 二接单向水泵。如果是排污水，浮球开关只需要接黑色线和棕色线，蓝线不接，用绝缘胶带包好。然后将黑线接接触器 l 二，棕线接接触器 a 二。如果是三相水泵，就要换线圈电压 为三百八十伏的接触器 l e l 二 l 三接三电源 t e t 二 t 三接电机。现在来试一下排水的控制效果。 浮球开关控制水泵往水箱送水时，随着水位下降，浮球到达低水位，水泵自动开始抽水。当水位上升，浮球到达高水位，水泵自动停止。你学会了吗？

如何用浮球开关控制水泵直线自动启停？今天手把手教大家。先将电源火线接到接触器主触点 l 一， 零线接 l 二接触器的 t 一、 t 二端子分别接水泵的火线与零线。再来看浮球开关，黑色线接火线，蓝色线接到接触器线圈 a a 二，最 后把 a 一 直接接零线，这样就接好线了。通电后，接触器线圈得电吸合，水泵启动供水，浮球开关随水位升高到达一定高度后自动断开。接触器断开，水泵停止供水。你学会了吗？

今天给大家介绍双浮球开关自动供水控制线路，顾名思义，双浮球开关就是上下各有一个浮球开关，两根红色线控制上浮球开关，两个黑色线控制下浮球开关。 两个浮球开关默认都是长壁触点，浮球飘起来后会断开，适合供水线路。如果是排水线路，就要把两个浮球拆下来倒换一下方向，再装回去就会变成常开触点。 我这个浮球开关是金属的，需要使用控制变压器输出的安全电压控制，还需要一个三十六伏以下的中间继电器，因为只有三十六伏以下才是安全电压。 我们需要使用浮球开关控制中间继电器，然后利用中间继电器控制交流接触器。现在给大家演示接线方法，从控制电源输出一根零线连接到控制变压器两百二十伏输入端的任意一个接线柱上， 从控制电源输出一根火线连接到转换开关任意一组常开触点任意端， 然后从常开触点另一端输出两根线， 一根连接到控制变压器两百二十伏输入端另一个接线柱上，转换开关输出的另一根电源连接到中间继电器触点常开端八号角作为控制接触器的电源， 从控制变压器输出端零伏接线柱引出一根线连接到中间继电器线圈十四号角， 从上下浮球开关各取一根线连接到控制变压器输出端与中间继电器线圈电压对应的接线柱上。 上浮球开关的另一根红色线连接到中间继电器触点长开端五号角作为自锁线路的电源 下浮球开关的另一根黑色线连接到中间继电器线圈十三号角作为启动电源，并引出一根线连接到触点公共端九号角，形成中间继电器自锁线路。 这是热继电器安装到接触器主触端， 从与八号角对应的公共端十二号角引出一根线连接到热继电器长臂触点九十五， 然后从九十六输出一根线连接到接触器线圈 a 二端， 从控制电源再输出一根零线连接到接触器线圈 a 一 端， 接触器的控制线路也接好了。现在我们连接主线路，从主电源输出三根线分别连接到接触器主触点输入端 l 一、 l 二、 l 三 主电源。我以三项为例，如果是单项水泵接一零一火两根线即可，我用这个电机代替水泵，电机的三根线分别连接到热继电器主触端， t 一、 t 二、 t 三 都接好了，我们试一下打开转换开关，因为两个浮球都处于默认位置，中间继电器直接工作，接触器吸合电机运转开始上水，水位上升，下边的浮球飘起来后， 中间继电器继续工作，水位继续上升。上边的浮球飘起来后，中间继电器断电，接触器断开，电机停止运转， 水位下降，上边的浮球落下来后，中间继电器没有启动，水位继续下降，下边的浮球落下来后，中间继电器启动，接触器吸合电机运转， 再次开始上水，这就是双浮球开关自动供水全过程。感谢大家的支持！

既然还有人不会用浮球开关控制水泵实现自动启停，其实很简单。首先把电源火线接到接触器主触点 l 一， 零线接 l 二，水泵的火线与零线接接触器主触点的 t 一 t 二，接着把浮球开关的黑色线接火线，蓝色线接到接触器线圈 a 二， 最后将线圈 a 一 直接接零线就完成了。送电后，接触器吸合，水泵开始供水，随着水位上升，浮球开关会随水位升高到一定高度时自动断开，接触器随之断开，水泵就停止供水了。你学会了吗？

这是三家共用一个水泵线路，上期视频给大家分享了第一家使用压力开关控制的接线方法。 第二家我们使用浮球开关控制浮球开关里面有个微动开关输出三根线供水线路我们使用黑色线和蓝色线，棕色线不使用， 先给浮球开关提供一个电源 接到蓝色线上。 第二家输出的控制电源火线连接在第一家辅助触头长臂端，我们把它拆下来放到一边，长期不用的话可以把这根线拆掉。现在浮球开关的黑色线接到刚才拆线的辅助触头长臂端， 现在第二家的控制电源由浮球开关控制，通过第一家和第三家辅助触头长臂触点传输到第二家接触器线圈 a 二端， 合上电源后，第二家接触器吸合，水泵运转电磁阀绿色指示灯点亮， 浮球开关飘起来后，水泵停止，落下来后，水泵继续上水，这就是浮球开关自动控制供水线路。 现在合上第一家的电源，第一家接触器没有吸合，因为第二家接触器在工作， 只有浮球开关飘起来后，第二家接触器断开，第一家接触器才会吸合。第一家在上水，浮球开关落下来后，第二家接触器也不会工作， 第一家停止后，第二家才会启动，这就是压力开关和浮球开关控制供水过程。下期视频给大家分享第三家使用遥控开关控制的接线方法。

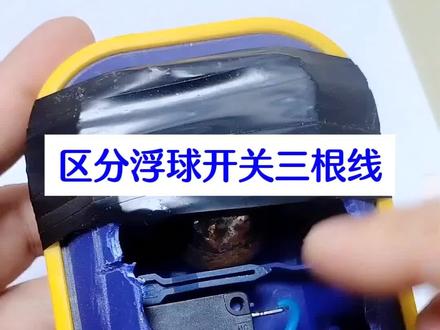

这是什么东西啊？里边呢还有一个铁球，这呢是一个浮球开关。我们来看一下浮球开关的三根线，它可以接供水电路，也可以接排水电路。 一个蓝色线，一个黑色线，一个棕色线。看一下上面的标注，黑色线呢标注的是 com， 是 公共线。蓝色线呢标注的是 a、 n， c 是 长臂。 棕色线呢标注的是 n、 o， 是 常开。接供水电路呢，我们用的是黑色线和蓝色线。接排水电路呢，我们用的是黑色线和棕色线。

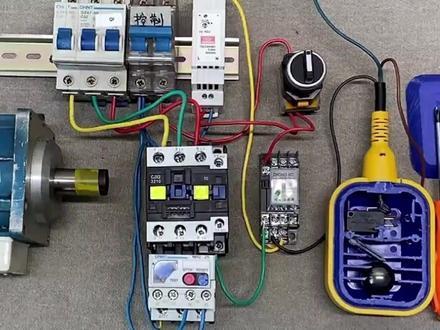

今天再给大家介绍一个使用安全电压控制浮球开关自动供水线路，安全电压就是三十六伏以下电压。最近我找到一个导轨开关，电源输入一百至二百四十伏 ac， 输出二十四伏 dc， 下边两个接线柱是电源输入端，上边两个接线柱是二十四伏输出端，这个中间继电器线圈也二十四伏 dc。 先把热继电器安装到交流接触器主触点输出端， 从控制电源输出两根零线，一根连接到开关电源 n 接线柱， 另一根连接到热继电器长臂触点九十五， 然后从九十六输出一根线连接到接触器线圈 a。 一 端 从控制电源输出一根火线，连接到转换开关常开触点任意端， 然后从常开触点另一端引出两根线，一根连接到开关电源 l、 g 线柱， 另一根连接到中间继电器常开触点八号角。 从开关电源输出端负极引出一根线 连接到中间继电器线圈十三号角。 浮球开关输出三根线。供水线路，我们接蓝色线和黑色线，把蓝色线接到开关电源输出端正极 浮球开关的黑色线连接到中间继电器线圈十四号角， 从中间继电器公共端十二号角引出一根线连接到接触器线圈 a。 二端 控制线路接好了，下面我们连接主线路，从主电源输出三根线分别连接到接触器主触点输入端 l 一、 l 二、 l 三。 水泵电机的三根线分别连接到热继电器主触点输出端 t 一、 t 二、 t 三 都接好了，我们试一下 打开转换开关，中间继电器工作，接触器吸合水泵运转，现在浮球开关处于最低位置，水位上升，浮球开关飘起来后断开，中间继电器电源接触器复位，水泵停止上水， 水位下降，浮球开关落下来后，中间继电器工作，接触器吸合水泵再次运转，这就是安全电压控制浮球开关自动供水线路。

当浮球到达高水位，水泵开始自动排水。当浮球下降到低水位，水泵自动停止。像这样控制水泵自动供水或排水的浮球开关应该如何接线呢？ 不带单向水泵，选择一个线圈电压为两百二十伏的接触器，接触器电流按水泵额定电流的一点五倍来选择。再把接触器的 i o e 和 a e 短接浮球开关。黑色线接接触器 l 蓝色线接接触器 a 二。棕色线不需要接，用绝缘胶带包好。 最后将 l 一、 l 二接单向电源 t e t 二接单向水泵。如果是排污水，足球开关只需要接黑色线和棕色线，蓝线不接，用绝缘胶带包好。然后将黑线接接触器 l 二，中线接接触器 a 二。如果是三相水泵，就要换线圈电压为三百八十伏的接触器 l e r r l 三接三相电源 t e t 二 t 三机电机。现在来试一下排水的控制效果。足球开关控制水泵往水箱送水时，随着水位下降，足球到达低水位，水泵自动开始抽水。当水位上升，足球到达高水位，水泵自动停止。你学会了吗？ 电工仿真接线点赞关注收藏，方便练习！

大家好，今天来给大家分享一个双浮球开关的自动供水控制线路。首先我们从电气原理图开始一个控制线路，那我们首先就要有电源， 电源就必须有黄绿红三条火线，三条火线 l， 那三条就是 l 一 l 二 l 三，火线是 l， 零线是 n。 上一期我们也说了，零线我们画到控制线路的最下方，这也不一定说每一个线路都必须这样画，这是我们的习惯好从三条火线分出三条线 连接我们的电机， 电机是 m， 这是一个三相电机交流的，在三相电源的前面我们必须要加上一个断路器， 断路器是联动的，三合上去的时候三个触点同时动作，所以说我们用虚线连接起来，用字母扣 f 表示，这个时候我们合上电源，电机就直接断了，所以说我们中间加一个交流接触器， 交流接触器它是有一个磁力线圈的，所以我们标记出来启动的时候，三个触点也是同时动作，是一个联动的动作，用虚线连接起来。交流接触器用字母 k m 表示，这里还有个热继电器来对电机进行过载保护， 热继电器放在这个地方， 热继电器我们用字母 f r 表示，到这里主回路就已经完成了。接下来是控制回路，首先从电源的火线输出一根线连接到交流接触器的磁力线圈， 火线进零线出，磁力线圈的 a 二进 a 一 出 现在线圈已经接上电了，合上电源，那个交流接触器磁力线圈就得电，交流接触器吸合我们水泵就直接出水了，这样是不行的，因为我们要做一个是自动供水的一个线路，所以我们就要把这个浮球开关的这个浮球连接到这条火线上面去，那我们的浮球开关是 供水，我们就要连接到他的一个长臂触点，那我们合上电源，他就水泵才会出水，所以我们把这个浮球放到这个位置，浮球开关我们连接的是他的一个长臂触点， 这里用个虚线来表示是一个有个球的，我们用字母 s q， s q 一 好，这个时候我们合上电源，电源就通过这个浮球就启动了水泵，那这样我们没办法让它停止，所以我们就在前面加上一个旋钮开关来控制它，这个旋钮开关就加到这个地方， 旋钮开关我们连接到它的一个常开触点，旋钮开关我们用字母 s a 表示 好，这个时候我们就可以拧拧动这个旋钮开关，让这个水泵停止了， 但是这样还达不到一个自动供水的目的，我们还要让这个交流接触器自锁，我们需要用这个浮球来控制水泵的停止，现在我们就需要在这个位置就是交流接触器的常开触点这个地方给他做一个自锁， 这个自锁怎么做呢？就是在这个交流接触器辅助常开这里，我们把这一个上浮球的这个长臂处点给他做一个串联， 这个就是这个上浮球，当我们水位到这里的时候，我们的水泵是没有停止的， 必须我们用这个旋钮开关来控制他，所以我们现在默认又把这个旋钮开关打回来，打到开的位置，让这里一直抽水，所以说这个浮球是 水满到这里的时候，他是断开的一个状态了，所以现在我们这个浮球，因为他我们的浮球安装的时候是垂直安装的，这个浮球是向下的位置，他是导通的状态，所以我们现在就通过这里给他一个导通 s q 二 那导通刚才我们说了，我们用手动给他启动起来了，这个磁力线圈是得电的，那得电的状态，这个长 b 处长开出点，线圈得电长开变长 b， 所以 这个长开出点现在就是一个吸合的状态， 他是一个吸合的状态，所以他通过这条线又流到了这个线圈的 a 二触点，所以水泵还是一直在抽水，这里是 k m 的 一个长开出点， 这就是上下两个浮球的一个控制原理，所以当我们连接好这个常开触点之后，我们的控制回路就完全就接好了。我们来看一下，那水要是满到这个位置的时候，这个是上浮球，那 浮球通过水的浮力，那他就要往上面移动，那往上面移动的时候，这个长 b 处点就变成长开，那这个时候就断开了我们磁力线圈的这个回路。水泵将铝接触器断开，水泵就停止抽水了。感谢大家的观看下个视频把线接起来。

如何用浮球开关控制水泵实线自动启停？今天一条视频给你讲清楚，大家点赞收藏起来。首先将电源火线接到接触器主触点 l 一， 零线接 l 二， 接触器的 t 一、 t 二端子分别接水泵的火线与零线。再来看浮球开关，黑色线接火线，蓝色线接到接触器线圈 a 二，最后把 a 一 直接接零线，这样就接好线了。 通电后，接触器线圈得电熄合，水泵启动供水， 浮球开关随水位升高到达一定高度后自动断开，接触器断开，水泵停止供水。你学会了吗？没学会的点赞关注多看几遍！
