大疆迷你3Pro云台边该怎么拆

那么今天教大家换这个云台啊，录一个教程，先看一下我们的那一个，这个结实度，哎呦，跑到凳子底下去了啊，你看啊，这个结实度啊，这个怎么转都转不坏了，现在给你们检测一下，好，进入正题。 怎么拆这一个云台呢？首先把这个盖子给它撬掉，这一个盖子，据说这个盖子，这个盖子是直接撬掉的啊，看到没？直接撬掉， yeah。 这个直接撬掉，撬掉以后呢？把这一个看到没？这一个后面的也给他拔掉 这个后面好像不用拔，也可以看一下要不要拔。把这一个线捋过来啊，这个线一定要小心啊，先把这个线捋 捋过来，先把它捋好，不要搞断了啊，看我这手一看就是干活的， 不能开机弄啊，一定要关机弄。把这个排线给先给他弄掉，对不对？一根排线，你看啊，这个有二维码这个有二维码，等一下就是这样，这个方向，嗯，这一个 对吧？他这个是有黏住的，我们要慢一点，就是这个东西他是有黏住的，我们先给他撕开对吧？不要等一下再撕， 先给他撬开对吧？先给他弄出来，不然等一下云台松掉以后比较不好弄 啊，就这样直接给他撬开， 对对，这是一个粘贴纸啊，没关系的，撬开以后呢，这这三能看到这三个螺丝啊，这有三个螺丝，给他弄掉这个云台就可以下来这个螺丝只要拆九个螺丝。这第一个 第二个啊，忘了，先要先把先把这个 g b 收起来 g b 收起来 g b 收起来。把这个旁边的先拿掉这个直接掰掉就好了。 这个直接掰掉 直接掰掉啊，这右边呢？也直接掰掉他， 你要用力，要柔和，不是死蛮力的啊。给这两个，两个盖子拆掉，再拆这个螺丝，这个线线离好了， 这三个螺丝拆掉呢，这整个云台就可以下来了。他这是一个锁这个电机的，我也不知道这个是什么轴，这个一定要轻一点，轻一点， 好像这个盖子还是要拔掉这个盖子，这个盖子就直接被我拔坏了，等一下，这个直接拔掉啊，然后这个云台就可以下来了， 小心一点这个线啊，这个排线不要搞坏了， 边弄这个边弄这个排线，边搞一下，用个东西给它夹出去， 对吧？一定不要把东西给弄坏，慢一点，慢一点没关系的 啊，出来了是不是这样子呢？这个电机就这个云台就完全的出来了啊，对吧？要拿好，拿好了以后呢，这边是有一个 盖子啊，这个盖子给他撬掉，这盖子给他压下去，压下去以后呢，他这里会有一个缝，这有个缝要撬掉， ok， 是不是能看到吧？把它撬掉， 敲掉一下，这里也有三个螺丝啊，这是第一个，把这螺丝刀放到这里，如果，如果那盖子没有敲掉的话，这个是没有办法弄的。一个螺丝是不是？ 嗯，有点黑啊，你这灯怎么这么黑啊？ 这里面的灯有挂掉，然后呢？这第二个螺丝，这里啊，第二个螺丝， 拿个补钢灯出来，可以第三个，把这个螺丝刀放在这个槽里面，这样比较好拧， 准备一个镊子，就是为了夹这个螺丝的，是吧？然后这边的轴就下来了，我们再转过来，这个云台要拿好，不要把线搞断了啊，翻过来 还是一样的，搞到这个搞到这个槽里面。看到没有？搞到这个槽里面比较好拧 一个螺丝是不是还是一样的？转过来搞到这个槽里面，对吧？两个螺丝 再转过来。嗯，转过来搞到这个槽里面啊，搞到这个槽里面。 哎，这个还不好弄啊？稍等一下， 这样子。 there。 好， ok。 这几个螺丝拆掉以后呢？这个就可以直接拿下来了，看到没？ 这个直接拿下来啊？是不是对不对？这个就可以拿下来，然后粘上我们这一个轴，对吧？粘上我们这一个。

现在开始拆解大疆 mini 三 pro 云台，我们先把下支架盖板取下，再取下电机盖板，把信号线从电机心中穿过去，让它记住 你要注意别把信号线弄断了。慢慢挑起劈电机的排线座子，就可以把信号线取出来了。用扁平镊子轻轻翘起上支架盖板，你就可以毫无压力的拿下它，挑起排插，千万不要使用你的洪荒之力，不然你就后悔去吧！相机盖板没有螺丝， 用发财的小手拧一下就下来了。用螺丝刀拧下相机框的两颗固定螺丝，然后使点小劲分离相机框，用镊子慢慢挑起座子， 镜框和镜头芯也就被轻松的拿捏了。拧下相机后盖上的三颗螺丝后盖也被完美的取下，现在就放放心心的把信号线取下来， 用镊子挑起电机连接座螺丝刀开路，使上下支架分离，然后到这里就结束了。最后是各个部件的展示，你学会了吗？

他跟他的螺丝放在一块，刚拆下来那两个螺丝，我们继续看他机身内部，这是我们迷你三里面的机身内部的一些构造。首先这个是 gps 模块，然后这边你看是去到云台的一根排线，然后这边是去到前视觉的排线 那接着我们来拆，把固定的这个散热片螺丝给它拧开，当然他下面压着我们核心板， 把镊子给它夹起来，这是一个云台排线座的一个弧线板，放到刚拧下来两个螺丝那，然后掀这个 gps 板的时候，一定要从这一侧哦，因为这一侧的话会有排线啊，你掀开的话就看得到 它是固定在我们的核心板上面，拿你的手指甲给它挑起来，或者拿一个小翘板都可以，这边喜欢用手，因为的话也可以感觉到它的触感，就不会说等会弄着弄着把海星座给挑飞了，继续把这个海星板放到它该处的位置上，那两个螺丝放一块，别搞混了，飞机和螺丝大大小小各不相同，搞混了的话就容易 分不清，但是然后上面的话你看到没有，会有这个这些胶，会有这些这些这是这胶是 uv 胶，可以需要用到我们一个风枪去给它吹吹化， 用到一个热风枪，温度调到一个一百多度，然后去对这个我们核心板上的这些 这些胶给它进行一个加热，加热完之后呢就会比较方便给它取下来，不然的话这个胶是嘎嘎硬梆梆硬的，给它吹一吹，吹到大概四五秒，你可以拨动一下这个胶，你感觉是不是能推的动，能推的动就 ok， 把它搞掉， 吹不动的话就再吹一会啊，然后温度的话千万不要开的太高，一百二十多度到一百三十度的样子。开太高的话别把机身啊，包括他身上上面这些小零件给吹掉了，吹化了都有可能会下来。这边取胶的时候慢点没关系啊，不要因为想很快的把它弄下来，导致把这个机身上那些胶给它弄没了，这边 所有的胶给它搞掉，把我们的风箱放在空放回去，不用管它。

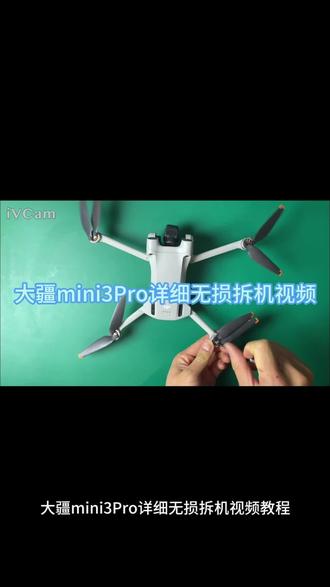

大疆迷你三 pro 详细无损拆机视频教程它来了！取下全部桠叶宁夏电池仓尾部的两颗固定上壳的螺丝，从后往前慢慢的翘起上壳千万不要使用蛮力迷你系列的外壳比较脆，容易开裂， 拆起来要小心，只撬开卡扣就可以了，要有耐心，不然容易留下拆装痕迹。全部撬开后就能取下上壳。 咱们从上往下拆，拧下固定散热板的两颗螺丝，取下云台信号线座子上方的压片，然后从侧面轻轻的翘起散热板， 幅度不要过大，有 gps 排线在下面扣着，再挑开 gps 排线，就可以轻松的取下散热板及 gps 组件。 紧接着挑开核心板上的所有排线、信号线以及天线，拧下最后一颗固定核心板的螺丝，就可以轻松的取下核心板。徒手掰开机身两侧的护线板，这个是卡上去的，因为卡的比较紧，所以需要用点力气 拧下底壳的两颗固定螺丝，再从前往后慢慢的撬开，这样不会留下太多拆装痕迹， 底壳就轻松取下来了。拆除下视觉，需要拧掉固定的四颗螺丝，注意这四颗螺丝的位置，慢慢的拿起视觉，挑开视觉的排线座，这样下视觉就被拆下了。拆除视觉支架 板，这个很简单，拧下固定的四颗螺丝就能轻松拿下。现在翻过来拆除前视觉，拧下固定的四颗螺丝， 就可以徒手取下前视觉的保护壳，把视觉的信号线从中框上取下，再挑开连接电条板的排线，就可以完整的取下前视觉组件。 以上工作做完后，取下云台就毫无压力了，开始拆除电条板，把插在电条板上的信号线拔掉，从电池舱内部拧掉固定的三颗螺丝，把机壁线给捋顺了才能拆掉电条板。 由于电条板是竖着的，要慢慢取出来，机币线都是焊在电条板上的，如果只是单换个机币，也要把前面的东西全部拆下， 所以迷你三 pro 换机币需要拆的东西很多，打上焊油，用电烙铁，三百八十度左右，取下所有的机币线，由于时间关系，就不过多掩饰拆线过程。电条板取下后就可以去拆除机币了。 拧下固定螺丝，拔出机臂线和信号线，这里给大家演示一下后机臂怎么取下，拧下固定转轴的两颗螺丝， 从正面小孔内顶一下就可以取下转轴，然后机臂就顺利的拆下了。到此，大将迷你三 pro 详细拆解就结束了，点赞、收藏加关注，谢谢！

大家好，我是大商无人机的小王，今天咱们拆装一台迷你系列的云台，先大概介绍一下这个云台的结构，这个是一个缓冲支架，就是这一个外形的，这个连的，这一个是 y 轴，这边这一个是二轴， 这边这一个是 p 轴， p 轴里面这个是镜头芯， p 轴的电机在这个镜头芯向框的左侧， 现在开始拆装， 先把这个排线的固定座给它拆开， 把这个二轴电机旁边的两个螺丝拆开， 二轴旁边这个盖子第一次拆时可以用热风箱或吹风机吹一下，我这是之前拆过，不再吹。 这个地方一定要小心，因为有一个镜头排线的连接，另一个是连接二轴电机的排线 相机，这里有一颗螺丝，把它拆开， 第一次拿这个镜头芯也是要吹一下的， 咱们需要用云台工具把电机去掉， 去掉之后更换一个好的就行了，在这咱们就不示范了，现在呢咱们回装 一定要对好这地方有一个定位的，一定要对好镜头芯的这个位置，这地方有一个孔， 先把排线穿好固定上， 然后再安装镜头框， 这个螺丝长短大小一定要分好，这个就是短一点，比较粗的那个。 还有一步，这个轴承的话一定要和放在这里面，然后再穿这个相机排线，要不然忘装了，还要把这个排线拆出来再装进去。 如果大家想看电机怎么拆装的，我们可以评论区留下言，有想看的我可以再出一期拆装电机的视频。大家有无人机回收置换及维修的可以联系我，记得关注再走哦。
