焊接药皮翘起技巧

哇塞，张老师，这翘起来的药皮也太厉害了吧，你是怎样焊出来的呀？焊出药皮翘起来，这种焊缝并不难，掌握以下三点，第一点，电流要合适，三点二直径的焊条电流调至一百二十安左右， 板材厚度选择的是十二毫米厚。第二，焊条角度上下与板材垂直成九十度，夹角 后倾，与焊接方向夹角在八十五度左右。第三，焊接过程当中电弧保持在两到三毫米匀速前进。 哇哦，其实要皮想翘起来，只要在焊接时把容渣和焊缝的温度温差拉开就可以了。 焊接时只要板材的散热非常好，药皮就能够很容易脱落。

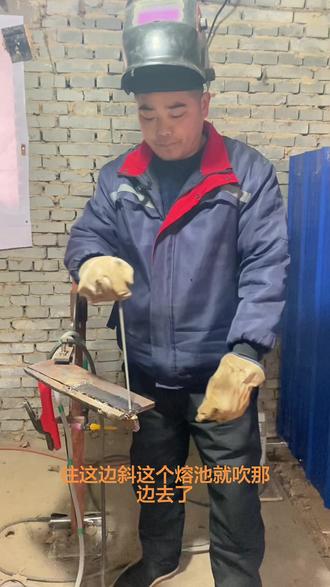

要想平焊药皮往上翘，以下这几个方法少不了，咱今天讲一讲，是吧？焊平焊的时候，这个让他这个药皮自然的翘起来， 然后首先说这个焊条角度，焊条角度左右角度为九十度，你不能往这边斜，往这边斜这个熔池就吹那边去了，也不能往这边斜，必须要九十度，呈现九十度， 然后前后角度为七十度。第一手要稳，这个焊缝宽窄要一致，然后就是小步伐的直线运条， 这个第三呢这个电流要合适，现在这个这个木柴是一个一个厚的板材， 然后咱们要调到一个合适的电流， 这个药瓶才能翘起来，要不然你这个手不稳的话，是吧？一会快了，一会慢了，这个也不行，咱们现在看一下这个具体操作， 咱们这个平焊已经焊完了，这个药皮现在翘的虽然不是很明显，不过他这个现在已经比这个铁水已经脱节了啊，看一下，哎，现在是一碰就掉， 这个纹路呢也很细腻，这个高低宽窄都一致。

第一点，咱们的电流一定要调节好，电流根据我们板后焊接位置，焊条直径来进行调节。第二点就是我们在焊接的过程中对焊条角度的控制，我们在平焊的时候，焊条角度上下一定要垂直并且向后倾斜，七十五度到八十度左右。 第三呢，就是我们焊接时硅弧长的控制，电弧不能拉的太高，否则电弧就会散掉。药皮与铁水混在一起就很容易产生夹渣。当然了，咱们也不能压的太低， 如果压的太低，铁水向前涌跑到前面来也容易产生夹渣。所以说啊，我们在焊接的时候要把这三点控制好，你焊接完之后的药品肯定就能翘起来。关注我，下期带你了解更多！

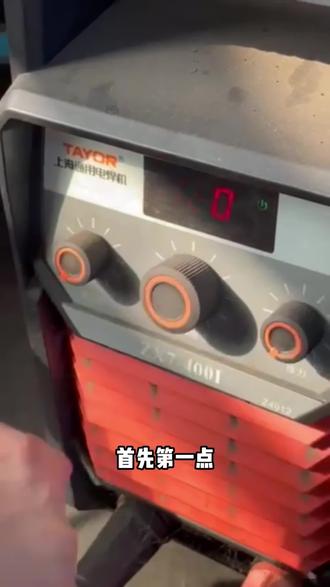

为什么你焊的药皮翘不起来，而老师傅的一焊就起来呢？这是因为啊，首先电流不宜过大，像三点二的焊条带焊接平焊缝的板材厚度要在十毫米左右，我们选择的电流呢是在一百一左右，如果过大就会造成容磁裸露过多， 熔瓷温度过高时呢，熔渣还有焊缝不容易脱离。第二就是在焊接的时候速度一定要均匀， 高电弧的高度呢，要保持一致。我们所焊接的这个板材的温度呀，在焊接时呢，一定要使温度能够快速的散发出去，然后把熔瓷和焊缝的温度一定要拉开， 这样呢就可以实现药皮和汗缝自然脱落。记得点赞关注评论哦！

大家好，我是赵老师，你是不是也想焊接出这种药皮自然翘起的焊道？其实很简单，接下来跟着赵老师一起学习一下。 首先大家先看一下整体的一个焊条角度，一些操作技巧，咱们边焊接赵老师边给你详细的分解讲解， 看一下高清容池，仔细观察咱们的焊条要皮外侧是不是与咱们的边线是一起的，也就是所说的焊条要皮外侧卡边线，采用一字型的运调手法，小频率快速的运调 焊条。来到边线位置，仔细观察容池与边线完美融合，就要快速往对面运调。现在容池形态是一个椭圆形，说明容池温度控制的非常合适，以此类推交替前进就可以了。还有一点 是要注意的，龙石后方那个凸起就是咱们焊道的焊后高度，这也是咱们焊后成型高低一致最重要的一部分，你仔细观察能不能看到。然后就是焊条角度的转变，角度是随着焊道弧度在一直调整变化的， 咱们碱性焊条的要领就是低电弧窄焊道电弧高度控制在两毫米左右，压的太低容易划伤焊道，焊后成型非常的粗糙，电弧太高容易产生气孔的焊接缺陷，所以说控制好电弧高度非常重要， 希望对你焊接道路有所帮助，感谢您的观看。

焊接最重要的并不是手法，而是真正的认识焊接。初学手工焊接的朋友们，一定要分清铁水与药皮。现在看见的是一根焊条，外面包裹的是药皮，中间的铁棍是铁水。 在焊接的过程中，铁水和药皮分为两种颜色，焊条下面发亮的属于铁水，形状一直不变，跟着焊条向前行走， 现在汉斯所拨动的后面颜色发暗的属于药皮。汉斯如果放到铁水里将被融化，放到药皮里能拨动药皮。 铁水的形状是根据电流的大小，焊条的高低所进行变换，发量属于铁水，也就是溶池后面涌动发暗的属于药皮。药皮完全保护着铁水行 形成绒尺。焊条下面最发亮的位置决定你焊接后的外成型以及焊接后焊缝的高度。这就是学习手工焊的捷径。感觉有用，点赞收藏，方便日后观看学习，每日分享焊接真经验！
