大家好，车外螺纹大家都会了，但一碰到车内螺纹，很多人就懵，方向怎么走，尺寸怎么算，感觉全是反的。今天我们就用 g 九二把车内螺纹这件事捋顺， 你只需要记住和车外螺纹的三点不同，就能完全掌握。下面我们以这个零件图为例，来学习一下内螺纹的编程方法。首先呢， 车销内螺纹与车销外螺纹相比有两点不同，第一点呢是起点在里面，我们车外螺纹呢，起点在弓箭的外面， x 比毛坯大， 车内螺纹起点必须在孔里面， x 比孔底小，否则呢，第一刀就撞上了。 不同点。二呢， x 方向是由小到大，车外螺纹呢， x 是 越车越小，车内螺纹 x 是 越车越大， 因为你是把孔壁挖出芽形，所以呢， x 值是越扯越大。下面呢，我们进行编程，内孔尺寸呢，已经扯至费三十八，沟槽呢退刀槽也已经撤销，我们只需要进行螺纹程序的编写。 首先我们起个程序名， o 零零二三， x 一 百 z 一 百五，换三号刀， 三号内螺纹刀设置主轴转速每分钟八百，转进给量每每转零点二毫米。接下来呢是内螺纹循环起点。 g 零 x 三十 z 二 内螺纹的循环起点呢，一个是要考虑到我们内孔的直径，再一个呢，要考虑我们这个刀柄它的一个直径。我们的刀柄呢是十六的刀柄 设置在 x 三十 z 二的一个位置，是螺纹的循环起点。接下来是 g 九二的编程， g 九二 x 三十八点六， z 负二十二， f 二 f 二呢是螺距 m 四十乘以二的一个螺纹， f 二的螺距 z 负二十二呢，我们让车刀螺纹刀在螺纹的退刀槽内退刀，第一刀我们加工零点六毫米， 第二刀 x 三十九点一，我们分了一二三四五六刀进行螺纹的加工，最后一刀它的 x 值是 x 四十点一， 四十点一呢，要大于 m 四十，它的公称直径大于零点一毫米，零点零五到零点一，我们呢选择四十点一一个 x 的 中点坐标， 紧接着呢是 z 一 百五，返回换刀点 x 一 百 m 三零程序结束，这个呢就是使用 g 九二撤销内螺纹它的编程方法，下面我们使用这个螺纹程序在我们的机床上进行实际的加工操作。 现在程序录入好了，刚才我们讲的时候 z 一 百五，前面少了 z 零，现在我们加上了车刀也已经对好了。下面我们开始自动加工，选择自动循环启动。 最后快速回顾三点不同，一起点在内， x 小 于底孔，二， x 值递增，越车越大。三，底孔公式等于 d， 减去螺距。 记住这三点， g 九二车内螺纹的思维就完全转过弯来了，下次我们讲更智能的 g 七六车内螺纹。

今天看到有粉丝在后台问我内螺纹怎么做，这不小千就赶紧安排上了，请我们师傅给大家讲解一下吧。今天我来教给大家一个特别简单方法，我们用这种公司砖头 把这滚丝钻头啊放到手枪钻上，然后呢刚开始的时候，我们按照手枪钻的方式呢，给钢板打孔， 当孔打到一半的时候呢，这个公司就起到了一定的作用，大家看一下， 打到日本下去之后呢，拱丝就开始拱丝了，也就是制作内螺纹，我们制作内螺纹的时候呢，钻头一定要吹直，然后慢慢的钻下去，钻通之后我们再轻轻的退出来，这样我们就把一个内螺纹呢做上了， 大家看是不是特别简单，特别方便，如果还有什么不明白的，欢迎评论区留言或者私信我们哦。

今天给大家分享这个 m 五十乘三的内螺纹，他的一个编程加工我们从头一点点去捋啊。首先呢， g 九九是美转晋级，七二幺是公制，编程 单位是毫米 m 零三 s 六百主轴正转每分钟旋转六百转。 t 零三零三是三毫米的定螺距的螺纹刀片。 呃，我们内孔呢是车到五十减三，再加零点二，车到 四十七点二，然后这里定位就定到四十五。 z 六 z 六呢，就是两倍的逻辑吗？这里定到六便于排泄。 g 七六 p 零二零五六零 p 零二，螺纹经车两次零五 五是退尾量，有很多的网友给我反映了这个退尾量，他不知道怎么去确定，今天呢给大家出这个视频，主要为了讲解这个退尾量的确定。这个退尾量零五呢，就等于我们退尾的长度 啊，等于我们退尾的长度是罗距的一半，一般退尾长度呢，都是罗距的一半，罗距的一半，这里就是一点五，等于一点五除以零点一， 再乘以逻距三啊，零点一乘以三呢，就等于零点三啊，一点五除以，呃，零点三呢，这里就等于五，所以说这个退位量就是零五，大家按照这个方法去计算 就可以了哈。六零就是我们的芽型，角度是六十度。 q 五零指的是螺纹最小的吃到量是单边零点零五 二，零点零四是螺纹精车余量单边零点零四，注意，这里是微米 g 七六 x 五十点二四，这是螺纹的大径，这个大径怎么算的哈，螺纹的大径就等于底径四十七，再加上两倍的牙膏，一点六二 啊，就等于五十点二四，那么这个牙膏又是怎么来的呢？内螺纹的牙膏啊，他等于零点五四乘以螺距，也就是零点五四乘以三就等于一点六二，然后 q 三百螺纹第一刀啊，他加工的深度是单边零点三， f 三是罗距，螺纹长度呢是负的三十五，这里加上退尾啊，加上有一个退尾的一一一点五的一个长度，实际上他，呃总共螺纹的这个 是三十六点五的一个情况。那么本次视频的重点内容，一个是内螺纹的牙膏的计算是零点五四乘以螺距 啊，然后螺纹大径的计算是小径四十七，加上两倍的牙膏。还有这个螺纹腿量的一个方法，让大家想要了解更多的内容可以呃，看一下我们评论区啊，里面有相关的橱窗，大家可以进行相应 呃，咱们视频课程的一个购置，好，今天的视频我们就呃分享到这里，好，再见。

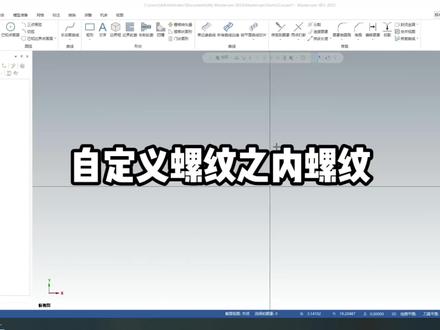

自定义螺纹之内螺纹，这个内螺纹的自定义螺纹以及他的注意事项，然后我就随便绘制一个内螺纹吧， 然后螺纹的话我们给它倒一个角， 就到一个五毫米的角吧， 然后我来我们来绘制这一个牙形， 然后 t 型螺纹的话都是三十度，那么单边就是一个十五度， 然后我们来标 注一下，看看是不是一个十五度， ok 啊，是三十度，单边十五度是一个三十度， 看是一个三十度，然后我们下面我们就来干这个 t 型螺，那那 t 型螺，然后我们给他倒一下角，不倒角的话，然后这边做出来肯定是会有毛刺，方便我们给他倒一个圆弧角， 打个 i 零点五吧， 然后我们这个螺纹的牙形就画好了，画好之后我们就直接来进行 加工它，然后第一步我们还是选择一台机床， 然后创建毛坯 外径，我刚刚设的是一百，然后内径的话是三十六，那么我们给他一个三十五吧，长度的话是六十， 然后设置一下毛坯着色，然后内孔的话我就随便给他车一刀就好了。车船道路我们选择金车，串联的话，我们从这里串联到这里结束， 然后我们选择一把弹孔刀，我这边我就不去设置了，随便把他给内孔给他干一下， 内孔的话我们这边还是要做一个延长， 然后我们这个内孔就做完了，做完了之后我们就来看一下这个内内孔的内梯形螺纹如何来利用这个自定义螺纹来做，然后我们选择车窗道路，选择自定义螺纹， 然后我们选择一把切槽刀，内切槽刀， 然后我们来设置一下道具，刚刚我画的那个底框是两点六六，那么我们使用一把两点两个毫米的， 两个毫米的或者两点五的都行，两点五的吧。然后这边的话我们给 给他一个两个 a， 我们给他一个两个这个 c 的话我们是大概零点二零点二的刀尖，然后刀杆的话我们选择这个圆形的，然后 d 的话我们给他一个十五吧， a 的话我们三十几，给他一个二十五，二十五 这边给他一个十八十八，我们显示一下道具，看一下 二十五可能有点大了，那么我们给他小一点 不就二十，这边十五 十五，我们再来看一下， 这样差不多，那么我们就使用这把刀，然后这边的话我们选择圆形的刀杆，不要选择方形的，因为糖果刀都是圆形的。然后刀号的话我们给他设置一下吧，这个刀号也不设置了，就随随便看吧，就这样吧。 然后这边的话这一页我们基本上可以不用管它。然后这边的话我们 给他一个进退到底， x 的话我们给他小于这个这个内孔吧，三十六，我们给他一个三十五也就可以了， z 的话我们给他一个就默认就行了， 然后我们这边或者给他一个一百一百， 然后形状的话我们就串联这个 这个牙形，然后螺纹定向，我们选择内径，然后螺距的话我们就是一个八毫米吧，八毫米，然后这边转速的话我们给他一个六百转， 这个布金量，我们选择刀具宽度的百分比，给他一个百分之七十五，然后切切深度，我们选 就一刀吃二十次吧，然后最大首次切削深度零点二五，那我们就第一刀 是个零点五，然后我们这里选择双向正向优先， x 预留量，毛坯预流量的话，出车我们留个零点一五，这边我们也留个零点一五， 然后我们再来看一下金车，金车的话我们这边就给他一个零点零五或者零点一，零点一我们这边也就是零点一，然后我们这里选择双向交替，然后 x 不留余量， z 不留余量， 然后这边的话间隙我们给他一个三毫米吧，这个就是进刀，进刀加速间隙， 退刀延伸量，我们这边给他一个两毫， 然后起始位置的话我们选择这里，然后结束位置的话我们选 选择这里，我们这里的话给他长一点，因为我们螺纹要车过瘾，付个六十八吧，或者六十六十五，我们待会来看一下这个道路，然后多头螺纹我们不需要，我们这个就做单头的。 然后这里毛坯间隙我们这里不要给多了，因为他是一个内螺纹，因为我们那个弹杆进去本来就没多少间隙了，我们只要给他一个一毫米就够了，不要给多了，给多了他退刀多的话刀子可能会撞到这边的壁边，我们就给他一毫米就行了。 然后下面呢我们就基本上不用去管他，然后我们直接生成道路看一下，这个道路基本上是没什么大问题，我们这个离得有点远，我们可以给他再小一点距离，可以节省一个我们的加工时间， 其间隙的话我们给他一个 一点五吧。好，这边我们给他一个六十二，我们再来看一下，我们再来看一下 啊，是负六十，不是六十，负六十，负号负六十，嗯， 再来重新计算一下，像这样基本上就没什么大问题了，或者这边我们可以再给他小一点， 这边我们直接给他改成一个零， 或者一吧，给它改成一个一，因为这边有倒角，我们改成零也无所谓。 然后我们这个道路基本上就没什么太大问题了，然后我们就来实体模拟一下，看一下， 选择所有道路， 我们这样看的更清晰一点， 他现在就是在车这个这一个螺纹，然后这边的话我们要稍等一会， 然后我们这个螺纹就做好了，你看一下这个螺， 帮你做好了， 是不是非常完美？然后我们再来看一下，然后我们再来出一下这个后处理，我们把这个后处理出出来看一下， 然后我们选择 g e， 然后我们把它放大看一下，这边是一个车内镜的，然后这边是一个车那个螺纹的，然后我们看一下这个，你看它每刀是不是 x 项定位到我们的一个三十四，留了一毫 毫米的间隙啊？单边一毫米的间隙我们是三十六，然后这边每刀撤完，他退刀都是退到一个三十四，比如说你那边那个间隙给他多了， 给他多了之后他直接退到，比如说你给他一个十毫米，那变成二十六，然后我们刀具可能会撞到反向的一个逼边，所以这是我们车内螺纹要注意的一个地方，这个就是我们的一个间隙内螺纹不要给多了， 看，这就是我们的后处理，然后我们这个程序是可以直接上机进行一个加工的， 我已经做过好几次了，是做出来是非常漂亮的。然后我们那个脚，这个 角螺纹的角都是给他捣成一个圆角，是很摸起来是很光滑的，是一点毛刺都没有。 我们来看一下这个尸体， 你看我给他放大了，你看我们这个尖都是有一个圆弧的，都是有一个圆弧。 然后我们这个后处理也是非常非常强大的，我们是直接可以直接上机使用， 只要我们的道具参数不要设置错，基本上是没有任何问题的，我做了好几好多个产品啊，是没有任何问题的。好的，感谢大家的收看，今天就讲到这里。
