小米电动自行车显示器怎么接线

哎，大家好，今天我教大家接这个仪表线，要看清楚了哈。哎，首先要到仪表的中线，哎，就是那个，来，先把我手机给我拿着，好，把那个，把那个 啊仪表的主线先找到啊，那个就是一个黑色跟一个黄色，就是仪表中线，插上去他就会亮，黄色是正线，插上去黑色是弧线，插上去 看上去了他就会亮，刚好看嘛。来，钥匙打开，哎，打开了看到没有就亮了，然后但是他功能线没得，功能线没得连，我们再往下面接，你让我们加油门来，你加下油门来， 看到没有？加了油门，他那个是，他是不转的，那个车子会转，仪表不转，我们先接那个线，先把那个仪表的速度先接好。仪表速度线是那个蓝白相间的啊，蓝白相间的先找到找到。我们对紫色的， 有些是紫色的，但有些是颜色是颜色对，颜色来，先插上去看，好看有没得。哎，那个那摞出来了，等会了啊，不要慌，我看好看，先给他剁进去， 然后再插上去看哈，看有没得，那个就是速度线，来，插上去喽，加油门看哈，看来排队仪表看到没有，那个就是速度表现。 接上去了以后我们接大灯远灯线，大灯开远灯啊，大灯开起来，我们打远近灯，看到没有，他是没得不显示的，然后我们把他接上去看好了，来插上去， 圆对线，他是蓝色的，蓝色颜色对颜色就可以了，插上去看看， 看有没得，哎，看到没有？出来了啊，看得清楚不？那就是这个打近灯没得，打远灯有来，然后再接转向灯呢？转向灯的线他是 一条淡蓝色的，一条那个橙色的，橙色的是左边转向灯，然后淡蓝色是右边那个颜色的颜色就可以了。如果是，如果是啊，他有些线路相反的，你把它调过来就可以了，就很简单学会了没有。

大家好，我是老江，今天我给大家分享一点电动车仪表方面的知识，大家在看完这个视频之后， 都能够学会自己安装仪表。现在新出厂的电动车仪表基本上都是液晶显示的，在过去像这种指针式的仪表比较常见，他们虽然显示方式不同，但是控制线路的基本原理都是一样的。我先简单的介绍一下这个仪表， 然后再告诉大家如何接线。这两个指针分别显示电量和车速，该箭头的是左右转向， 上面这个是大灯，这个是仪表电源指示灯。我找了一组电瓶，演示一下仪表控制线路的基本原理。我们在了解了线路的工作原理之后，维修更换 仪表如何给仪表接线都会变得非常简单。我先把电瓶的线接好，为了节省时间，仪表的线路我已经接好了，给仪表通上电。我们看的更直观一点，电瓶线接好之后，打开电门锁， 仪表的电源指示灯亮了，电瓶电量指针指在满电位置，这两个地方用的是四十八伏的电压。现在我把电机线和转把线接上。这个车速表指针连接的是控制器上的仪表线， 除了这两个地方是四十八伏的电压之外，这个仪表上面还有十二伏的电压。先看一下电源指示灯和电瓶电量指针的线路，他们都接着红 色、绿色两根线，线路是一样的。这个仪表左右转向信号灯还有大灯用的是十二伏的电源，这个转换器 输入电压是三十六伏至八十伏，输出电压是十二伏，仪表上的十二伏电压就是靠它提供的，为了节省时间，我就不接转换器了，直接在电瓶上接个十二伏的电源， 接上十二伏的电源之后转向信号灯，正常，这个是远光信号灯。我们现在看一下仪表的背面， 虽然线路很多，但有些线是重复的，插头位置只有八根线，蓝色和橙色，接着左右转向灯，灰色是十二伏电源线 正极，白色线接远近光信号灯。我们再看另外四根，这根绿色的是四十八伏负极线，这根紫色的是测速表线， 红色的是四十八伏正极线，还有一根黑色线是十二伏电源的负极。喜欢我视频的朋友关注支持一下。

大家好，我是修车小哥，来看一下这个电动车那个仪表显示的速度，看一下他显示最高就是二十码，不管你开多少档，什么下注，他都是显示最高就是二十辆。 现在这个仪表是拆出来了的，我们看一下背面这里这个红色的是电源的上极限，这个黑色的是电源的负极线，这根深蓝色的是那个大灯的远光灯线 这根线，蓝色的是右转向灯线这根橙色的是左转向灯那根线，那还有最后这一根就是那个 显示那个速度的那个像现在这根接在这里，上面写的是路上两个字，然后这边还有一个像速度， 现在就把这根键按在这个像速度这个位置上，看一下那个速度会不会变 好了，现在看好了，我们试一下吧， 现在这个速度显示就正常了。现在我们再来看一 下这个仪表的背部，这里它一共有六根线，每一根线都有它对应的功能的， 其实很简单的，像这个速度线有的时候为管电动车那个控制器里面那些线都不一样了，然后一到这个仪表的时候， 接到的某一个地方也是不一样的，这样有的电动车接到这个上面只有路上这一个点的 他就是正常的，但是有的电动车就要接到这边这个像速度这边这个点上才显示那个速度是正常的。所以让大家再 你的那个飞行仪表以后，如果那个速度显示上来不正常，可以拆开这个仪表来看一下中间的这个线， 看到另一个点赞就可以了。好了，这期视频就到这里，谢谢大家的观看。

大家好，今天我来教大家如何接这个电动车的仪表，因为有很多的朋友对这个电动车仪表的线路很是好奇啊，不知道这个有哪些线，个线代表是什么意思啊？今天我就首先我来带大家看一下这个仪表上面一共有哪些线。 第一个是正负极两根线，这个正负极就是电源的总电源的这个线，比如说四十八伏，电动车的就四十八伏，这个正负极如果是六十伏的他就是六。 然后这边是个大灯线，这个大灯线和这个大灯开关的这个这个控制的线他是相连接的，比如说 我们这边有有有一个大灯啊，他要他要控制这边如果是连在电瓶的这个正极上面的，然后我们就如果是控制呃，控制了一根负极的线， 然后我们控制了负极的线，他同时也和这个仪表上面啊也相连接。当然我们这个 电动踏板之后有一个转换器啊，这边我就不说了，也就是说这个大灯开关的控制的线，他也和仪表上面这个根线啊像并联的是对接的。当我们打开这个大灯的时候，他同时也是打开这个仪表上面一个大灯标志的一个指示灯啊，他就亮了。 然后这边是个速度线，这个速度线是和控制器上面一根速度线是对接的啊，速度线他也是一个电机的主向线，也可以和这个电机的主向线对接，之前的视频里面我有讲解过。 然后这边是个左右转向灯线啊，这边是左转向灯线，右转向灯线，也就是说当我们打开转向灯的时候，这个控制的这根线啊 打开，他同时也和这个仪表上面这根线并联，他同时也就打开了这个仪表指示灯。我们再举个例子，比如这边是一个转向灯，我们这边是个转向灯， 然后这边他这边是有一个，然后这边也是有一个负极的线，也有电的，然后再控制一根正极的线，然后这边是个开关， 当我们开关打开的时候，呃，这根线正极的线他通电了，他同时也和这个转向灯上面，比如说左这个左转向灯呢， 他也和左转向灯这根线相连接，也就是说这个开关打开的时候，他和这个转向灯的灯光相连接，同时他和仪表上面他也相连接啊。当然我们这个一般的这个仪表 他是空正了，而有的仪表是空负了啊。什么是空正？也就是说他是控制了一根正极的线啊，他不是控制一根负极的线下面这两根是个高低速这个信号线， 高低速信号线他也是和这个高低速这个开关的信号线相连接的。当我们打开高速的时候啊，这个高速的信号线同时也和仪表上面其中一根线相连接，当我们打到低速的时候，他也和仪表上面这个低速线相连接。 好了，今天的视频我就说到这里，大家如果还有什么关于电动车的问题，可以在评论区留言，我会一一回答或关注我，里面有更多内容，谢谢大家。

今天我们来换个这个仪表表铜，这个表铜线在下面的卡子怎么摔碎了？你慢慢用，把它换掉。连接的时候就是要出门，两根线有个负极，两根静止线，一个负极线，你先把它掐掉，但是别一起掐一下，容易打火，你先把负极线断掉， 断掉了剩下是两根钥匙和这根线，这红的黄的是要什么线？黑的是负极线，连上之后如果负极线不连都是不会亮的。这两根线就是喇叭开关线， 红的黄的连着两根线，黑的是负极线，这个是喇叭线。就这样特别简单啊，我们这个主人负极线接好了，我们现在试一下啊，现在是没有电，这两根线是喇叭线，一接就行了。

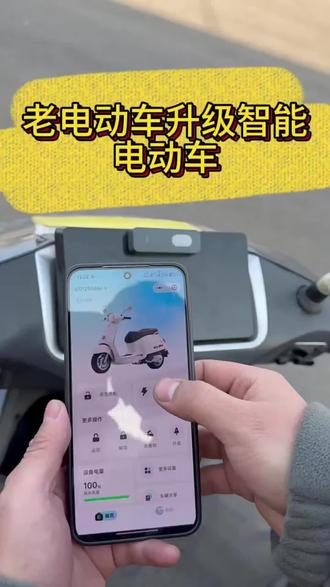

挑战一分钟，将我们的老式电动车变成智能电动车。首先一拉一撕，将我们的设备贴在我们的医保卡上，然后拿出手机，打开微信扫描我们的专属绑定二维码，拿出 我们的电动车遥控器，点击立即绑定，进入我们的小程序，然后点击配对，会直接进入我们的绑定界面。首先点击我们的闪电键，按住遥控器上的闪电键，靠近我们的设备， 提示学习成功。然后学习解锁按键，按住我们遥控器的解锁按键，靠近设备，提示学习成功。 最后按住我们的锁车按键，按住靠近我们的设备，提示锁匙成功。这个时候啊，我们的电动车就变成了这种电动车，通过手机就可以控制车辆的启动关机，并且还有解防、涉防等功能，还能将车钥匙分享给您的亲朋好友，还可以查看自己的车辆位置，设备电量是我们的 设备的电量信息，这样出门再也不用带钥匙。 最牛的是他不用拆车，不破坏原车线路，就能实现手机控制电动车，他的配对也十分简单，只需要咱的电动车有遥控器，通过手机微信扫描我们的专属绑定卡，进入到我们的小程序，点击立即绑定， 即可直接跳转到我们的配对界面。首先学习我们的解锁按键，摁住靠近我们的设备，提示学习成功。第二步学习我们的锁车按键，摁住靠近我们的设备，提示学习成功。最后学习闪电按键，摁住靠近我们的设备，提示学习成功。 这个时候我们就可以通过手机来控制我们的电动车配置完成之后，我们可以把我们的产品放在我们的仪表盘上，也可以放在我们的杯桶这里点击就可以直接启动，再次点击就可以直接关机，我们也可以把产品放在我们的座桶里边，通过手机， 通过手机来控制车辆的启动着车，还有车辆分享定位等功能，如果您的车辆支持电动开启，还可以通过座筒锁启动启动我们的座筒，非常非常的方便，如果您骑车也不想每天来回找钥匙，点击我的左下角， 今天我来给大家介绍一下我们产品的安全性以及防水性，大家可以看啊，它无需拆车，可以直接粘在仪表盘上，并且在不借助专业工具的情况下，它是很难拆掉的， 而且当手机离车超过三到五米的时候，咱的按键是无法启动车辆，可以保证安全。 现在我来给大家演示一下我们产品的防水性，让我们把产品充分的浸透， 然后大家可以看到点击车辆依然可以照样照正常启动，再次点击车辆可以直接锁车。

先用内六角工具将把粒盖固定螺丝拧松。将把横孔与把粒管孔对正。用工具逆时针将把粒固定螺丝调松，固定螺丝无需拧太松，以免把粒吊坠脱落。将车把逆时针旋转十把横与前轮成垂直，将车把高度调到最低位置。 最后用工具将把力固定螺丝拧紧。为了保证骑行安全，务必将螺丝拧紧。根据骑行的舒适度，将车把调到合适角度，依次将把立盖固定螺丝紧固。为了保证骑行安全，务必将螺丝拧紧。 先将大灯线顺装到面板壳内，调整好大灯线的长度，用小扎带将大灯线与把滤芯捆扎紧，最后将多余的扎带头剪断。将大灯与车把相应安装。将把横下端外路的功能线 安装到大灯壳内，大灯支架固定孔与把粒固定孔对正后用螺丝紧固。 将大灯后壳与大灯卡装到位后用螺丝紧固。 将号码盖与后面板卡装到位后用螺丝紧固。将工具抖与后面板卡装到位后用螺丝紧固。用扳手将左脚踏逆时针安装到左侧曲柄上， 用扳手将右脚踏顺时针安装到右侧曲柄上。分别将泥板左支片和左割脚支架与平插固定孔对正，最后用螺丝紧固。再将左割脚安 装到割脚支架上，最后安装好割脚肚。分别将泥板釉制片和釉割角支架与平插固定孔对正，最后用螺丝紧固。 再将右割脚安装到割脚支架上，最后安装好割脚堵。

大家好，我是熊哥，我们在晚上骑行电动车的时候，如果灯光很暗或者是没有灯光的话，骑行是非常危险的，很容易撵到坑摔跤造成事故。 所以说很多朋友都想把自己的车的灯光弄亮一点，这样骑行更安全。 这是一辆雅迪的电动车，他的灯光也是很暗的，所以说车主要求把这个灯光给他弄亮一点， 然后我们想的办法就是在车上外置加一个 led 射灯。这个雅迪电动车的做工 比较精细，拆卸的话有一定的难度，我们把它的前面板拆开，然后从他的原来的灯线上面引两条线出来，再接那个 led 灯，然后开关的话就用原来的开关就行了。 第一次拆这个壳还在琢磨琢磨，它上面有很多卡扣， 把上面这个塑料件取掉之后，下面还有螺丝，得一层一层的拆才能拆开。 我们把电源打开， 这个灯最外面那一圈是日行灯，打开电源他就可以亮，是关不了的，然后我们接线的话就接在中间那个灯上面就可以。 线接好了，我们用扎带把它固定一下，然后把前面板给他盖上。 朋友们，这个吱吱吱响的声音是知了的声音哈， 我没有把它删除，因为删除掉的话就没有现场的声音了。 一个地方安装起来， 出来的电源线 连在一起， 灯安装好了，我们来试一下，白天都感觉非常亮， 我们来做一个技术总结吧。 e d 射灯我们一般选择宽电压的，一般为十二伏至九十六， 这样更能够使用我们各种车型。 第二我们在安装射灯的时候，尽量选原车比较隐蔽的地方， 外观 可以上下左右可以调动。第三，安装好之后不与电动车的泥瓦相撞，因为有些电动车 他前面是带壁枕的，安装的时候看着没什么问题，但是使用的时候他的壁枕就会往上走，就可以装到我们安装的灯。好了，这期视频就给朋友分享到这里，喜欢熊哥视频的朋友记得关注加点赞， 因为制作一个视频看似几分钟很简单，其实在他后面需要花很多心血和时间来制作， 是非常不容易的。我把一天的工作历程给大家讲一下。早上八点 过去上班，白天就是以修车为主，中午也没有休息，睡不了午觉，然后到晚上一般是九点钟下班，九点过回家，十点钟吃饭，吃饭休息一会再洗澡， 就是十一点过，然后开始制作视频，一般要一两个小时就到了凌晨的一点钟，现在我制作视频的时候已经是凌晨一点钟了，所以说是非常不容易的。 希望大家给熊哥点个关注，点个赞，回家也不迷路。谢谢大家给熊哥的鼓励支持，以后将制作更多的 好看的优质的视频分享给大家，谢谢你的观看，我们下期视频再见！
