之前我录过关于四十五度斜切的板件的做法，然后我看到评论有人说一些关于，呃，讲的不清楚，或者说他讲的不明白， 然后我就想问一下有没有认真听啊？这回我再说两个关于这个的方法，有像这样的一个四十五度，不管是四十五度还是斜切，还是这种海棠角的做法，他们的做法有两种做法， 这两种做法都能实现这种效果的。你比如说像这样的做法啊，我们看一下最底层的，你就放成这三个文件，我给我给我给这个轮廓给隐藏一下啊，让你们看的更清楚一点， 不就是这三个文件吗？对吧？一个是中间的新版，一个是斜切的造型，一个是底下的垫板，你分成这三个文件也行，你分成你把他俩合成 一个文件也可以，那么这两个是不是就能通过扫阅的方式来给他完成了？然后中间再加一块新版的，是不是这样一个四十五度斜切的就完成了？我给他的位置往上移一下，能让你看的更清楚一点啊？这个往下移， 这个在中间，这个往上移，这样话就能看明白吗？他其实由三块组成的一个新版，一个四十五度的斜边，然后最底下的一个垫板由这三块拼接而成的， 那这样的话是不是就能给拼成一个完整的一个造型了？就能拼成一个这样的一个，这个是还算是海棠角的造型，你如果直接是一个四十五度的，是不是就不需要，就不需要他了吗？对吧？然后他直接新版拼过来就 ok 了。那么这样的做法多么的简单啊，你思路要明白该怎么做？用一个斜切，用一 新版就一个斜切，一个正方形，他就能完成这样的造型。不管是什么样，这还是第一种做法，我们等会来说一下第二种做法，这两种做法都能实现的，好好理解一下这个东西该怎么做，他的思路很清楚的，这思路。

我们来说一下像这种斜切的板件来如何做，因为好多人问一些关于斜切的或者海棠角的这种造型该怎么做？你像现在这样一个侧板啊，我们其实在用的时候就是用那个边形板件，对吧？我们调取了一个边形板件， 这个是一个直边的边形板件，然后我们斜切的话可以控制四边啊，左右前后，如果我们要控制左右前后的话， 我们可以在这里面加一个参数，你比如说是一个斜切方向，对吧？然后你可以用多布尔，这样的话你就能控制四边的同时存在或者同时消失，你就可以来进行一个调用调取，调取，因为你在前台可能是前边或者说前和左， 对吧？你可以用多布尔来进行这种四种情况的来回判断。然后你做斜切的时候其实很简单啊，你选中这块板的时候，我们还是按正常的，你高度是幺八吗？这里面就 h， 然后瞄点的话，我们还是按照井 w、 井 w 和井 d 的 方式，井 w 和井 d 先给正常的一个点给描出来，描出来以后我们选中这条边，然后这里面会有一个倒角，一个上沿和下沿，你放大几张图片就能看出来，你上沿就是上面这条边，下沿就下面这条边， 一个上斜切，一个下斜切，你比如说我们都切了个十四，留了一个四毫米的斜切，那你这样的话就是一个十四乘十四了，那么留了一个四毫米的海浪角，你比如说你要切，你就切十一点九， 十七点九九，这样的情况，你就能避免这种问题啊，你这个地方好像是可以十八的，但是垂直的话你就尽量不要稍微留一点点就行了，这样的话你是不是就是一个纯斜切的一个造型，对吧？你这样的话就是一个上口吗？如果你要下口的话，下面倒斜切角，那你这这就是一个十八，十七点九，这就是一个下斜切， 你这样的话上下斜切就出来了。然后我们在这里面斜切的情况下，这样的话，呃，你就要判断你下一步，你下一步比如说你要对接生产，你对接生产情况下无非分两种，一种是封边机来走，一种是雕刻机来走，如果是封边机来走的话，我们这个地方其实就是一个造型 造型体现，对吧？我们只是关注了他这个造型而已，但是我们这个板子下料的时候，他其实下来是一个巨型 矩形，不带这个造型的一个板子，正常的板子然后过封边机，过封边机然后做出来这个造型，那么做封边机的情况下，我们就需要有备注，在这里面会有一个备注信息，你添加一个这个 oname， 对 吧？添加一个 oname 的 一个变量名称在这里面。你比如说我们这个要备注备注什么吗？前口， 呃，前口，前口下斜切，那么这样的话备注就会传递到这里， 对吧？这个我截图啊，改名字那里有个备注 o name 输出环境里面，这样的话它就能够输出到备注里面，这样的话它就能够在人工挑板的时候就能给它挑出来。这种是属于那种走分边机，因为你下的时候下的是正常的调，那么你如果不走分边机，你要走 雕刻机，雕刻机的话就要看你这个机器，包括你这个菜单是否能够对接到这个刀具，对吧？有一些机器可以直接调取这种，呃，带刀盘或者说带特殊刀具的，他能给你走一个 v 字刀，装一个 v 字刀，然后这里面走下料， 走下料情况下你要像常见的一些小程序，比如菜单啊，比如说集美或者其他的软件，那么我们就可以用到这里面的一个工艺，工艺辅助结构，这里面工艺的，呃，工艺的路径或者方槽啊，这两个都可以，他需要调取特殊的刀具，在这里面你要写刀号， 写刀，好，这里面不要乱写啊，尽量你不要乱写，你需要问一下专业的人来写这个东西就行了，这样的话我们就能够保证他能够直接在雕刻机里面调取那把刀，然后走出来这个造型，其他的尽量，其他的方式就尽量不要用，你比如说用辅助版，辅助版形式你用不出来辅助版，因为它是走句型， 你这个是斜切的造型，所以说辅助版不行啊，你包括布尔也是，布尔也是，只是针对这个造型来出来，但是他其实不管你下料的文件，所以说这里面需要注意的几个点，所以，呃，我们如果只是实现这个样式的话，到这里面就可以就已经能够完成他的样式。

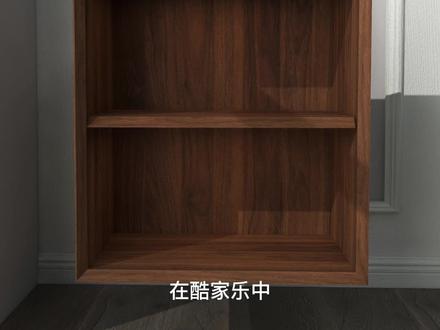

在库加勒中如何做这样的四十五度斜切柜子，然后我们需要来拼这样的一个柜子，其实拼这个柜子的话，你就可以把它理解为正常的一个柜子模型，正常的板件来拼就可以了，因为你的左侧板，右侧板无非是一个， 是两个板件来组成的一个模型啊，是两个板件组合成的一个，所以说我们在调取他的时候，你就相当成一个正常的一个矩形的，不带不带这个斜切的一个造型的板件就行了。 那么你在做他的大小的时候啊，大小的时候你可能需要注意一下，因为我们正常在做大小的时候，你比如说是一个侧板包着顶板那个尺寸的话，你的顶板是不是也需要减去两块板垫的厚度？那么在这里面的话啊，你按照我正常理解是不需要减的，你比如说五百的宽，那么我这块顶板就是五百， 不管你的是顶包侧还是侧包顶，应该都是五百宽，正好要对这个四十五度的斜切这个缝啊，所以这个地方需要注意一下它的尺寸，这个地方如果说你需要剪尺的话，那那么就要另说啊，那么就要另说， 所以这个地方你就当成一个正常的一个版件的拼接方法就行了，包括你的顶，包括你的背板啊，而且这个地方需要注意一下，我们做的只是一个展示效果，如果你要跟后端来对接的话，你就需要呃一些软件的话，如果能实现，那么 比如说他需要编码对应，那么你就需要把这几块版件的编码单独对应起来啊，我们现在说的效果，如果你需要编码对应的话，那么你就要在他的一个编辑信息里面给他的编码进行一个填写啊，然后在你的后端软件里面进行编码对应，然后做一个造型， 到时候他在雕刻机开刀开料的时候，他会掉一个斜斜刀啊，会掉一个微字形刀进行一个切割，那么这个地方就是跟后端对接的啊，我们现在暂时只说他做的一个效果的一个展示，那么这样的话其实一个板件就做完了，一个柜子就做完。

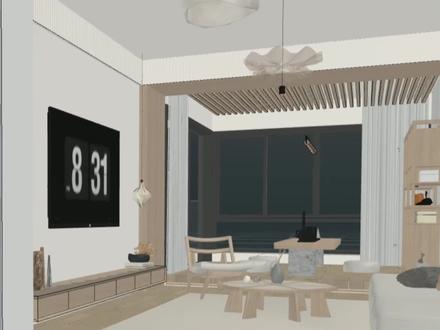

在库家乐中如何表现这样的定制柜体斜切包边呢？进入到全屋定制界面，先把电视柜做好，左侧产品库 op 库横向板件中找到切角层板，放置到空间内， 应用三轴旋转角度立起来。快捷电 p 放置到柜体的上方，右侧参数栏，把可调宽度和可调深度都改成幺八， 深度改成三百五，宽度改成幺八。再拉伸，同柜体同长同理。再放置一个切角层板， ctrl 加 r 旋转方向。快捷键 p 放到柜体的侧边，右侧参数栏呢？把可调宽度深度都改成幺八， 宽度呢，改到三百五，深度改为幺八。在拉伸高度同柜体重点，两板在相交处分别向外延伸幺八，这样切角的效果就表现出来了。关注阿金，学习更多出图小技巧！

我们也来做一些衣柜的万能柜，加上一些内部组建的替换啊这些素材，然后目前最开始想的时候是希望他能够把框架和免拿手结合到一起啊，但是光想可能想了一两天也没想出来一个什么好的逻辑啊， 然后想着先做一步，看一步，然后这里面有一个主要的想法，就希望他能够实现我们的框架的样式能够进行替换，所以我们需要来进行框架样式的制作，比如说左侧板能够替换成一些斜切的，或者框架样式能够换成斜切的圆弧的这种造型。 那么我们从最开始来做，首先需要做一些斜切的板件啊，我们先给一些斜切的一些参数写进去了， 那么现在做的是左侧板，那么正面斜切，正面、后面、上面、下面啊，我们给它分开了正面斜切，然后每个方向的一个斜切板件啊，那么我们用变形板件来做了，这里面宽度就是 w， 瞄点的话呢，就是颈 a 区和颈 颈 a 区和颈 w， 呃，颈 a 区和颈 d， 这样的话是一个正常的板件嘛，然后我们给他旋转一下，旋转九十度，旋转绕着外周旋转，不就是呃外， 这样的话是一个正常的板件，然后我们给他旋转立起来了，然后这个是正面嘛？正面的话我们有参数来控制，那么我们就来调整正面的斜切，呃，然后控制到它的左右方向，那么这里面的话，我们就要判断了，正面斜切， 正面的斜切方向等于等于零的时候，这个是判断的是左和右，那么现在写的话应该是左侧，因为他是上的，那么就针对的是左侧，那么就斜切，斜切，正面，斜切的宽度，正面正面，正面， 前面对正面，然后否则是零，这个控制的是斜切的宽度和切切宽和切深，那么下侧也是， 这样的话就能控制住它的切宽和切深啊，我们来看一下，这个是左侧，对吧？我们有一个正面斜切的参数，左侧右侧，哦，右侧没出来， 呃，前面，下面应该是前面啊。 q 开头的，我们这个参数写错了，应该 q 开头的。 q， 这就是右侧，这就是左侧，那么这个是一个前口的，然后我们写后口，那么就是后面就背面 b 开头的，然后我们就来复制粘贴写就行了。这个你只要知道逻辑，我们就复制粘贴就行。背面，背面 这个是左侧，上面是左侧，下面是右侧一，然后这个是上面， 上面是 s 开头的，我们这样给它改一下就行了，这样写的简单一点， 切宽切深，那我这个地方也写错了，切宽切深逻辑要跟着跟着做的逻辑来走啊。这个是下面切宽，对吧？下面切宽，等我再检查一遍，我感觉还会有漏的。切宽切深，这个是下面一一 好，这个是下面的切宽和切身，下面的背面切宽和切身，然后这个是后面背面的切宽和切身。切宽和切身， 这是上面的切宽和切身，上面的切宽和切身，前面的切宽和切身。这个你看这个地方还是有错的， 对吧？做的时候还得还得注意一下，然后这样的话我们就能够实现它四个边的一个斜切了。左面右面， 你看这样的话就肯定就不合理吗？对吧？你上面是一个左侧，下面是个右侧，不是这上面上下都是左侧，你前面是个右侧，这样肯定不对吗？要么他就统一的都是右侧，你看后面也是右侧，然后上面是右侧， 下面也是右侧，那么这种情况就没问题了。然后这个地方可以改变他的一个大小嘛，对吧？我如果上面的上口，上口都是零的情况下，那么就没有斜切嘛，也可以，也可以斜切，斜切很多嘛，对吧？这样就是全切嘛，对吧？ 这样的话我们就能够保证这块左侧板可以用到他的两种情况，一种是斜切，一种是斜直，那么这就是一个左侧板。

在库加勒中如何做这样的四十五度斜切柜子？我们来说一下他的层板，层板的话在这里面因为也是一个四十五度斜切的，所以说我们来看一下层板的话，那么我其实是做了两块板件啊，也是两块板件，一个是矩形，一个是前面板件的一个方样， 那么这个放样的话，也是通过的一条样条线，通过一个 cad 加一条样条线经过放样，造成了一个前面这个造型啊，前面这个造型 我其实一直用的都是同一个 cad 啊，我只是通过改变了右边右边那个变量，一个方向角度，还有一个旋转来改变它的一个朝上或者朝下，或者朝左或者朝右 四个方向啊，四个方向，所以说这样的话，我们这个顶这个层板其实就这两块板件组成啊，然后这里面需要提醒一下啊，如果 说你在写参数画的时候，写对接的时候需要用到连接方式的话，你在这里面需要特殊考虑一下，因为你刚才咱在刚才说这块顶板、底板、左侧板、右侧板的时候，你按照正常的三合一连接，这些肯定是不能打的啊， 但是你的层板是可以打三合一的啊，是可以打三合一，这个地方你就要特殊的来考虑一下，如果你的这块板件是需要打三合一的话啊，你就需要改变这块板件的连接方式啊，这个地方需要特殊注意一下，你的三合一连接方式是需要特殊注意一下的啊，他的板件。

在库加勒中如何做这样的四十五度斜切柜子？我们来说一下左侧板，左侧板的话其实跟刚才的顶板是道理是一样的， 我们左侧板的话也是需要做四个边啊，就如果你的背板还是只需要，呃，背板是需要打连接的话，那么我们的左侧板其实只用做三个边，上面、下面、左边都行了，那么我们在编辑轮廓的时候其实只用做三条边就可以了，就不需要做四条边了， 这样的话我们在做的时候啊，你就知道你要做的是哪几条边。同样的我们需要在整体尺寸上要减去我们的边形，在做 cad 的时候一定要记记着给你的 cad 那个尺寸能给他截一个图，并且上传的时候 标注一下尺寸，当做一个封面，你以后好找他的尺寸啊，也好找一点，那么这样的话我们改变他的尺寸就能 调整他的一个大小的，这样我们的一个左侧板就做完了啊，他其实跟你的顶板是一样的，你的右侧板其实跟他跟左侧板又是一样的，他无非就是这块 这个边形做了一个对，呃，旋转，做了一个旋转他就能到达一个右侧板，就能到达一个右侧板，这样的话我们的顶板、底板、左侧板、右侧板还有层板就做完了。

今天葛老师教你 cad 快 速绘制平面图啊，我们想把一个平面布置图呢快速的绘制呢？我们怎么做呢？ w w， 然后呢就可以来画墙，我们呢把这个墙呢 连接起来，我们输入 a， d， t， 然后呢点击这个墙啊，就可以放置门了， 可以改变它的方向，我们输入 a， w， 就 可以在这个墙上呢放置窗户啊，可以选中我们想要的位置啊。然后呢我们可以一键批量标注啊， d， d， s， s， 然后 全选空格，就一键标注一键位置完成了，是不是非常简单，学设计来画文。

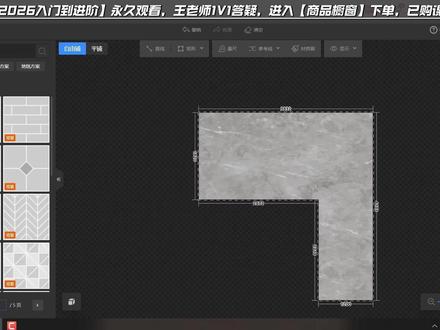

接下来我们再来看常用配件，在常用配件里面有两种，一种是拨打线，还有呢腰线拨打线也有两种方式哈， 看转角这个位置，这个转角这里呢是有地砖的，然后这个转角呢它是斜切的， 那么接下来那我们看看如何给地面添加拨打线。选择拨打线光标放到这，我还没单机哈，它自动检测这个图形的边缘， 检测到边缘了之后呢，这个边缘它会显示蓝色光标，放在这里，点一下拨打线就已经添加进来了，添加进来了之后呢选择拨打线，看工具栏上这些功能， 可以设置拨打线的宽度，默认的宽度是一百，我们先不慌修改啊，设置起铺点，然后整圈拨打线，单机 就是给地面整圈一次添加拨打线有两种方式，是向内添加还是向外添加，可以在这选，我们选择向内点，确定好看，这里已经添加了一圈了， 再来添加一圈还是向内啊？然后呢我们对它进行修改，这个拨打线它的宽度设置为三十，因为有一些拨打线它是有造型的。 然后这个铺贴方式呢，我们选择五角砖的斜切的，这个宽度一百，选择五角砖也是斜切，这个也给他切换过来，然后这圈的宽度呢设置为三十， 中间的我们给它换一种材质，选择中间的啊，在左侧这里替换材质，选择这种材质吧。 然后这个地面的拨打线的效果呢，我们就已经把它做出来了，做出来了之后可以单机保存并退出。

今天葛老师教你 cad 快 速绘制平面图啊，我们想把一个平面布置图呢快速的绘制呢？我们怎么做呢？ w w， 然后呢就可以来画墙，我们呢把这个墙呢 连接起来，我们输入 a， d， t， 然后呢点击这个墙啊，就可以放置门了， 可以改变它的方向，我们输入 a， w， 就 可以在这个墙上呢放置窗户啊，可以选中我们想要的位置啊。然后呢我们可以一键批量标注啊， d， d， s， s， 然后 全选空格，就一键标注一键位置完成了，是不是非常简单，学设计来画文。

有时候客户已经说在路上还有十分钟到公司，而我们平面方案还没放出来，应该怎么办？那我们就利用库加勒快速绘制平面方案吧。在库加勒中如何快速绘制 cad 平面方案？ 来了来了，他们真的来了，在一起我们讲解一下如何利用附加到快速位置这些地方。有时候有道客户发来，点了一张海苔， 点击考生就免费脱单，找到自己都无聊， 我选第二集。 来了来了，他们真的来了， 勇敢一点， 立改为祖国 其他房间利用同样的方法。四、我们选择墙体的时候 里有一个定位线，这是我的选择路线，但是从中间到位的位置，我的选择内部，他是从这墙的里面。 one two， one two three， let's go。 你可以 这个位置的话， let's take this club。 一杯一杯一杯， 来了来了，他们真的来了， ok， 带你上阿门街的门。 boys circle 这个名字叫做 come on， let's go here we go， let's go！ 到我们前面， one two three， let's go！ 你别管他， 这就灰日晚上，我们也可以帮助自己的 点击保存。

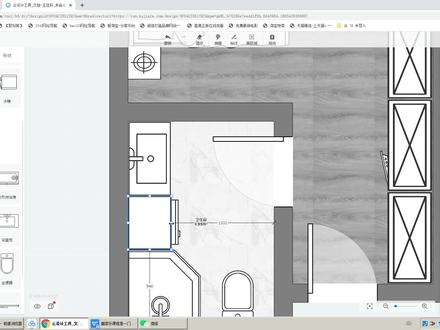

各位朋友大家好，欢迎大家继续收看我的胡家乐教程，喜欢我的视频呢，大家记得点赞关注。 那库家乐呢，咱们在上一段视频里边给大家做一下三维墙体建模，那这一段呢，咱们接下来给他做一下他的平面布局。库家乐里边呢，也是可以做平面布局的啊，还是蛮有意思的，那咱们直接点击上方这块平面布置 好啊，那接下来咱们进入平面布置了，咱们可以给他按照他的格局啊，比如咱们这一片定制柜，这一块呢，是 咱们的床啊，咱们在 cd 的课程里边呢，把这个布局图给他做过一次啊，然后这块呢，有一个小的单人餐桌啊，单人 餐桌咱们先来做这餐桌啊，直接给他搁过来，搁过来以后呢，给他转一下方向。好啊，吃 分不合适咱们可以改，这长的咱们八百啊，然后他的宽度呢，咱们也是八百。小的双人餐桌啊，然后好 尽量往这边一点，上面的距离呢，咱们给他留到八百五啊，他做一个人能做，然后咱们再从左侧啊这边去找，再找他的靠背椅， 一定要把什么呀靠背方向给他弄好啊，点击这块的啊，有一个复制功能，往下复制 过来一个椅子，离墙距离啊给达到八百五，然后呢咱们给他往里收一点啊，这样显得好看。 好啊，至于底层上面的也一样，咱们给他。至于底层这样怎么着啊，能显得咱们这块空间大一点啊，其实，但是咱们站位呢，得给他站住啊，站住。那接下来 是咱们的这个床啊，床往下找啊，你看他的组合床啊，一般尺寸比较大一点，咱们用他的双人床， 双人床呢，咱们把它的尺寸改一下啊，他是一米八，咱们两米一就行啊，不用库加勒里所带的啊，基本上是 尺寸偏大一点啊，不知道他的模型为什么要这么做。尺寸大偏大一点，然后在咱们的柜子这块啊，柜架这一块找一下床头柜，床头柜呢，四百五，每一个 啊，咱们都应该知道他的家具尺寸，咱们熟悉他的家具尺寸呢，咱们可以给他怎么着啊？修改啊，修改好啊，复制一个过来，这是床的位置 啊，然后这一边呢是一六的定制柜体啊，定制柜体，那咱们用这通用柜架往上去复制啊，那第一个柜架呢？第一个柜架啊，咱们长度给到一米二，宽度呢咱们给到六百啊， 统一做六百这一溜，然后把它复制一个啊，第二个还是这么大，用鼠标上的，用键盘上的上下左右箭头啊，咱们可以给他清理一下，这边是一二，然后呢再去复制一个， 再去复制这回呢 搁到上面啊，旋转一下他的方向，中间这个偏小啊，那我怎么办呀？给他这个拉长啊，或者你可以给他做成两个啊，做成两个，中间这块咱们看一 啊，你点这就可以看到他是二二八零，那一个呢就是幺幺四零啊，那我再用一个回归价，尺寸改到幺幺四零，咱们呢统一是六百的尺寸啊，好啊，给他复制一个 旋转，这是这一排 贵价啊，那咱们呢可以给他做一下功能啊，可以一会给他再标一下功能，咱们在这个阶段呢先不去做， 那这个屋里啊，他如果没有一个椅子的话啊，或者沙发的话，会非常别扭啊，咱们在这块呢，放一个单人沙发，给他转一个四十五度啊转一个四十五度，这个单人沙发的尺 有点小啊，咱们给他改到宽度是八百啊，八百好啊，那然后这边呢，其实这就是标准的单身公寓啊，然后这边是厨房啊，厨房， 厨房啊，咱们用到厨卫里边啊，咱们可以用到什么呢？通用橱柜啊，不用用他的这个通用橱柜， 然后直接呢给他拉过来，这边呢收窄一点， 这是这边啊收窄一点，然后剩下的这边了 碗宽好啊，这是他的通用橱柜。这块是咱们的谁啊？ 水槽吧，对吧？水槽啊，咱们直接给他放在窗户下边就行。然后呢这块还应该有一个咱们的燃气灶，燃气灶位置不 不合适啊，拿键盘稍微给他挪一点啊，一个水槽一个燃气灶啊，两边还稍微有一点病。然后他这个户型呢，就是冰箱啊，冰箱可能没有地方去 做啊，所以都没有地方去做。那咱们呢给他做一个单开门冰箱，咱们觉得怎么着藏在这个柜子后边啊，做一个内嵌式冰箱， 或者呢，为了他居住舒服啊，咱们可以干什么呀？一进门这块啊，给他放一个大啊，双门冰箱大小。双门冰箱好啊，咱们给他呢置于底层啊，这块等于是什么呀？ 这块其实用一个单门冰箱啊，然后咱们可以给他坐在柜子里，这个冰箱尺寸也是，嗯，这块应该得有五百五，尺寸不合适给他转过来。好啊，这块可以 做一个内线冰箱啊，咱们再稍微往外一点，能让人看得着，至于地层最后啊，卫生间啊卫生间，卫生间呢，钻石形淋浴 防方向不对啊，镜像镜像他都不对。嗯，好啊，钻石型的预防，然后呢他的坐便器， 咱们看一下这边的距离够不够啊？好啊，每边 理由二百六啊，应该是没问题啊，二百六十四，二百六十一啊，没问题啊，这个距离是够了，然后这块呢咱们可以给他做一个 啊，大的洗手台啊大的洗手台， 这样他这个户型呢会比较舒服。洗手台和这中间呢还有六百九啊，咱们一般洗衣机呢给人留到六百五就行。 好，这个再往这边挪一点，那这块呢咱们还需要再给人弄一个通用柜体啊，为什么呢？我想把洗衣机啊做成台下啊做成台下，那你会发现什么呀？洗衣机看不见了啊，那我这样把洗衣机呢稍微往前拽一点啊， 稍微给他移一点放大一点啊，然后把什么呢？这块啊让他跟洗手池平了。那好啊，咱 咱们把它的平面方案给做出来啊平面方案做出来了，如果你这块需要给人做一个内切电视，咱们就做啊，他在这里边呢加视率 啊，也有一些东西啊，地毯吧，加一个可能好看一点，至于底层太大了啊，缩小一点加一个地 盘可能好看一点啊，然后这边的窗帘咱们给人加上 好把这边窗帘给他加上，然后 电视啊，家具电视里边电视呢，你愿意给人做一个就做啊，不做就算了，因为现在在做装修的话用电视已经用的非常少啊，我这个就不去再做电视了啊， 那这样呢，咱们就把平面布局做好啊，那接下来咱们点一下完成，他问你是否根据平面摆放啊，布置真实模型，咱们不要去摆放啊，如果要摆放的话呢，他很多东西是不合适的啊，不合适的 我点开给他关掉，如果你觉得呢？咱们这个图啊，有些地方需要给人做注视讲解的话啊，那咱们就给人添加标注，比如这块啊，咱们需要呢做的是故意内嵌冰箱啊， 然后这样呢台下洗衣机，其他 那地方呢？做不做都无所谓了啊，其他就是在做，不做都无所谓了啊。好啊，那咱们接下来呢完成啊，完成问你是否摆放，咱们不摆放回到咱们的 三维模式里边啊，他可以在这里边能看到咱们的谁啊？平面布局啊，平面布局，那你在平面布置里边啊，平边布置里边的话， 你还可以干什么呢？给他进行导出啊，然后呢 把方案写一下啊，比如是哪哪哪的啊，哪哪哪，然后你比如说简约全彩点一下这的刷新图纸， 图纸生成中啊，好啊，那咱们的什么呀？彩屏读就出来了吧，对吧？他在给客户剪解方案的时候啊，用这个呢，还是非常方便的啊，非常方便。那好啊，这节课的内容呢，我就给大家讲到这啊，大家喜欢我的视频的记得点赞关注，谢谢大家。

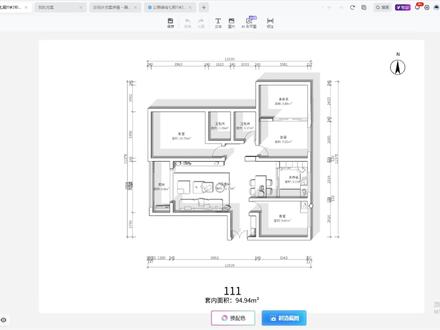

在酷加勒中，如何将绘制好的方案进行我们的彩图的一个导出，我们可以点击上方找到我们的户型图纸，点击在他的右上方呢，有个体验新版，我们可以点击体验我们的新版本。 好，打开我们的户型图纸之后，在这里呢我们是可以调整我们所有的名称，包括我们的面积啊，包括我们的尺寸的显示，我们的房间等等。那么下方呢有个风格，我们可以点击全彩好，那么他就是一个彩色的一个平面布局，那你也可以选择我们的纹理 好，那这个呢就是我们的线形加我们的 cd 的一个样式，那你还可以选择我们的线框 好看一下。那这个的话就是我们后台所有的一个阿迪平面彩图的一个绘制，大家学会了吗？

今天葛老师教你 cad 快 速绘制平面图啊，我们想把一个平面布置图呢快速的绘制呢？我们怎么做呢？ w w， 然后呢就可以来画墙，我们呢把这个墙呢 连接起来，我们输入 a， d， t， 然后呢点击这个墙啊，就可以放置门了， 可以改变它的方向，我们输入 a， w， 就 可以在这个墙上呢放置窗户啊，可以选中我们想要的位置啊。然后呢我们可以一键批量标注啊， d， d， s， s， 然后 全选空格，就一键标注一键位置完成了，是不是非常简单，学设计来画文。
