今天接到一位同行送修的 oppo a 九手机,手机是重摔重框严重变形,原屏幕已变回沙子。显微镜检查这位同行开屏蔽罩的地方,两个电杆顶端裂开,还有一个元器件丢失,同行已经测试,开机打电话有听见铃声, 说明是开机黑屏,要求修亮屏幕。找出资料即可取出主板,看看主板背面什么情况, 目测主板背面完整度还行。继续检查检测电池电压正常可以直接装新品测试, 装上新屏幕开机测试有震动,但是屏幕依然黑屏状态,检查显 是驱动芯片周围电压几乎没有,可能因为没有启动的原因继续检查测试。国产机没图纸,维修就是麻烦, 你们觉得呢?还是小苹果修起来顺手,继续呗。没有原厂电路原理图,不知道具体元器键参数,不知道电路网络,那就逆向思维反推,直接测屏幕到主板的背光线路,再去测主板的对第二集体值。 万用表测试屏幕上面线路,找到主板背光供电线路在主板对应的位置。 万用表测试主板上的背光供电二级抵值,有数字跳动,不是无穷大,说明背光供电线路没有断开。查看点位图,找到对应的背光驱动模块的位置,取下屏蔽照,看看 背光驱动芯片有没有周边原计件物理损坏, 目测外观正常。用万用表测试背光驱动周边元气件,而集体值没有短路异常的再次测试显示驱动模块周边元器件感觉都正常。取下显示驱动芯片看看, 测量显示驱动芯片比较 对第二集体直显微镜下滥用表检查发现显示驱动芯片边上有一条线路不正常, 升压线圈好像是悬空状态了。查看显示机动芯片开发手册电感二级抵值明显异常。 检查旁边电容,电阻貌似也是悬空状态,取下看看电容底下线路连接正常, 刮开阻焊层检查正常。再拆电阻检查,可以看到明显的现象就是电阻银角断裂脱焊导致电路连接异常, 直接反过来贴装这个电阻,装回电容,用风扇给主板加速散热, 然后再重新测试,可以看到电容和电阻端二级体制正常了。装回显示驱动芯片, 再次用风扇给主板加速散热。装主板屏幕和电池。开机亮屏了,熟悉的开机图标出来了, 坚持就是胜利,黑暗的镜头就是屏幕亮了。成功进入操作系统,低成本维修保资料成功,测试显示触摸正常。恭喜这位同行捡钱成功!逆向思维操作,你学会了吗?
粉丝4456获赞1.4万

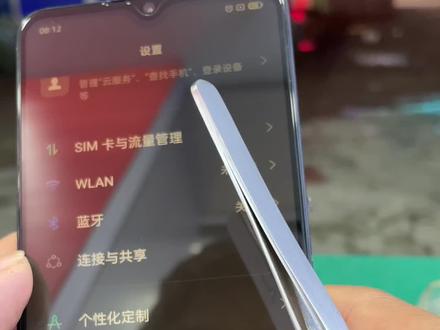

接上个月九幺换国产屏后无法点亮屏幕的视频,注意看这里!自动调节亮度,打开后屏幕亮度瞬间被拉到最低, 再按开机键就无法点亮屏幕了。这时候无论你怎么按手机都是没任何反应的, 插充电器也不会亮屏,关指纹关息屏显示也是徒劳, 只有断电或者按组合键让手机重新开机才能亮屏哦。其实这也不是点不亮,只是手机打开了自动调节亮度,亮度被调到了最低,即使点亮了,看着也是黑屏哦!组装屏特有的各种奇葩尿性,相信维修 师傅都有领教过。重新开机后把自动调节亮度关掉,然后手动把亮度调回来,调好亮度后再来试一下 哦!这回可以了哦!这里忍不住再吐槽一下绿场遥遥领先的黑科技,烦死了,问题解决了,你学会了吗?哈哈哈!

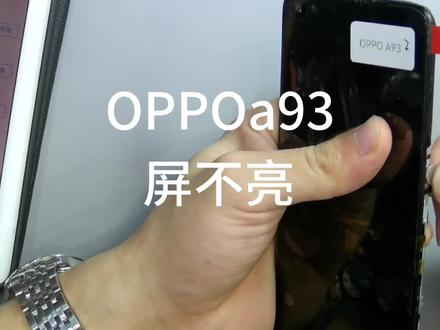

这是一台 oppo 的 a 九三,客户描述说呢,这台手机没有显示,实际测量呢,发现是没有背光的。 我们测量主板上灯光区域,发现正极已经短路,我们剪开主板上负责灯光的区域,发现升压电杆,储能电容还有二极管已经烧毁掉了。 后来测量呢,芯片也漏电了,我们选择给他更换四件套 芯片直吸,最后把它们全部装齐,装机测试。然后呢灯光就正常了,手机就可以正常使用了,修复也就完成了。

这是一台重摔后导致屏幕黑屏的欧博 a 九幺手机,客户要求我们为其手机更换一片新的屏幕总成。加热台,八十度加热一分钟,卡片辅助斜下后盖,继续取下全部固定螺丝。 老规矩,先测试新屏显示和触摸是否正常 完美。继续拆卸原来损坏的屏幕组成, 给清理干净的中框打 打上新的胶水,装上一侧是好的屏幕总成, 扣上屏幕排线,依次装上所有配件。 后盖打上新的胶水,盖上后盖 捆上隔热胶带,给屏幕和后盖定型。是不是很简单?学会了吗?哈哈哈哈。

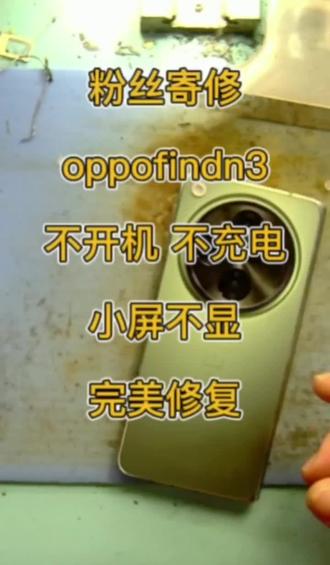

大家好啊,粉丝从广东寄来一台 apple find 三,这是粉丝描述的问题,充着电突然就黑屏了,师傅拆开后一顿检测,里面充烧了好几个芯片,也有短路的地方,师傅挨个给进行修复, 屏上有一块也烧了,你把问题搞完后又给平整了一下,真是费了好大一番功夫。修好后咱们开机给测试一下功能,使用起来一切正常,给装箱打包发走,下期见。

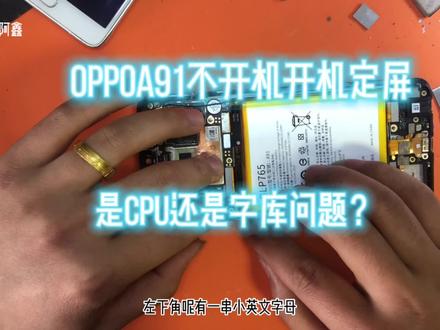

大家好,这里是右键数码,我是阿新啊,今天这台手机呢是 oppo 的 a 九一,那现在这个手机呢已经修好了,来时呢本来是不开机的, cpu 呢是别有动过的开机电瓶,然后 左下角呢有一串小英文字母,那么我们正好看一下这个手机没有 cpu 的一个电流是什么样子的, 那么重装 cpu 以后呢,故障依旧,那么后来呢,又把字库呢也进行了重装,然后又重做了一个系统。那么 oppo a 九一的这个手机呢,他这个刷机包呢有很多种, 一定要下正确的才可以,那也有可能这个手机故障呢,一开始呢就是系统问题,盲目的撬 cpu 呢,可能会把故障呢越搞越大。那很多时候呢,如果顾客资料不重要的情况下呀, 可以先提前做个系统尝试一下,那当然我使用的这个是 ua 啊,那用 ua 做系统呢,还是比较简单一点,傻瓜式的把这个刷机包放进去以后,点刷机就可以了,非常的简单。 所以大家在 oppo 手机当中遇到这种 r e c 模式,但又没有进去 r e c 的这种情况呢,可以先做个系统试一下。那本期的视频呢,也就给大家分享到这里,喜欢阿星的朋友点个关注,我们下期再见,拜拜。
