草图大师圆形灯槽吊顶画法

这种圆形的回光灯带啊，这个光怎么打才比较均匀，比较好看呢？这是我一个学员啊，今天问我的问题，他呢也不想用插件，懒得去安装和学习他的使用方法， 因为觉得太麻烦了。做设计的其实我们也都知道，像这些呢，很多也不是经常用的上，所以今天呢我就出这个视频了，操作给大家看一下，到 suv 里面来，找到这个天花，我们把这个内圈呢，把这个线呢先复制到外面来，然后我们再用这个铅笔工具啊，找到他的中心点，画一个参口轴，我们呢来创建一个这样的举行灯， 好光线往上打的，再调整一下他的宽度，调整完之后呢，我们呢这个时候再把它移到这个边上来，对准这个线，再用油气筒啊先给他一个暖色，我们再选中他，用旋转轴旋转复制 确定，然后再输入 x， 再输入七十。啊，我们现在发现还少了一点，对吧？我们这个时候呢在选中继续啊用旋转轴把它补满就可以了， 把中心点删掉，把它创建一个群组之后移回去就可以了 啊。位置调整完之后呢，我们最后啊把这个光源调整一下亮度就可以了。

在草的大师中，像这样的横行吊顶应该怎样制作？我们打开草的大师，我们把这个给他删除掉，我们先画一个句型，从这个端点到这个角点，然后我们再给他进行一个偏移， 我们给他偏一个吊顶的宽度，我们给到三百，我们把这个删除掉，然后我们再给他向下推出一个厚度，我们给到一个，也就是吊顶中的一个厚度，给到一个三五零， 然后我们接着进行偏移，这时候我们需要把灯槽的位置需要给他做出来了，我们给他偏移一个二百，然后我们选用这个面给他向下推出一个二五零回车， 然后我们做完以后一二三创建群独。这样的话呢，我们这个回形灯池吊顶就绘制好了，你学会了吗？

这种圆弧吊顶在 s 里怎么制作呢？首先画一个矩形，做出参考线，确定中心点位置，画出半径为一千五百的圆，外边部分推拉出三百的厚度，圆的部分向下推拉一百，在旁边画一个二百乘以二百的矩形， 做两条参考线。圆弧工具画出轮廓，删除不需要的线，旋转九十度，把面立起来，移动到吊顶位置，平齐，选中圆，点击路径跟随，再点面，这样圆弧吊顶就做好了，渲染一下看看效果。

你还不会圆形易行灯带怎么做吗？今天给大家分享两个做圆形灯带的好方法。首先我们点击 inscape 对象面板，点击举行灯按钮，创建举行灯， 将举行灯尺寸改为最小。点击移动按钮，将举行灯移动到我们要创建灯带的原型上，调整到合适位置。点击旋转按钮，将举行灯沿圆形移动，复制到合适数量。 此时我们第一种创建原型灯带的方法就完成了。我们再演示一下第二种简便方式，打开 pb 三工具，点击沿路径创建按钮，这时灯带已经建立完成。选择灯带并点击右键进行翻转。我们 我们发现灯带亮度不够，选择灯带对其亮度进行调整，将亮度调整至合适大小即可。这样制作圆形灯带的方法就演示完成了，小伙伴们赶紧收藏起来吧！好了，今天的视频就到这里了。

别再用圆弧加推拉这种无法做倒角造型了，三十秒教会你一键倒角一秒生成！直接使用三维倒角工具，选择黄色的这个三 d 圆角选择。你要进行倒角区域的线修改，撤销尺寸和段数，点击空白处确定，你可一键生成，也可以直接选择面，让整个面实现一键倒角。像这种圆形吊顶的倒角， 这种双边调圆弧的倒角，还有包这种顶梁的美化和落化，都可以实现一秒生成。关注王老师，每天带你解锁一个 icu 小 技巧！

有粉丝想知道圆弧鞋底怎么画？超简单的教程来了！ 首先进入吊顶设计，按 o 偏音两百的距离设置好吊顶高度，选择边线，勾上内缩灯带，点击铺面编辑，设置灯槽宽度两百，复制到其他吊顶上。进入自由造型，在墙上按照需要的尺寸画一个矩形， 使用弧线工具在对角线上做出弧面，这里用直线切开，选中端点，向右移动出斜面，按 p 拉伸到吊顶另一侧，使用连续灯带放到弧面上， 调整宽度二十转为可编辑模型， ctrl 加 a 全选造型，修改材质为黑色，将其截住，双击造型，使用镜像翻转功能，取消，删除原对象，移动造型到另一侧，这样圆弧斜顶就做完了。我是舒涵，让我们一起变得更强！

还在为吊顶灯带手动对其头疼，一键灯带直接搞定！今天我给大家分享一个实用的插件，一键灯带。我们平时做吊顶内嵌需要灯带用软件自带光源，生成后需要复制摆放，对其路径，操作起来很繁琐。 我们来看一下智达云的一键灯带，直接激活工具后，会出现设置面板，在面板里设置好参数，有面光跟线光，我们这里选线光，还可以设置灯光尺寸、亮度，按需输入。设置好后直接点击创建灯带，鼠标的指征改变后，就可以直接点击线面进行添加了， 添加好后我们场景缩小，看一下效果。如果对亮度、色温不满意，我们还可以在灯光调节里进行修改，哪怕是弯曲不规则的路径，也可以直接生成限光灯带。 如果对亮度、色温不满意，我们还可以在灯光调节里进行修改。 如果需要做面光，必须保证面或线在同一水平面，按照同样的步骤设置好参数，点击创建选择面就能快速生成。如果灯光位置不对，我们也可以直接输入数值进行调整，确认没有问题后，直接点击左键进行生成。 最后我们再把床头的灯光添加一下。 一键灯带的优势是一键生成，方向可控，功能互补，多种创建方式解决了很多实用的问题，需要体验的小伙伴赶紧去试试吧。

所以 我会明白我的良苦用 心，直到你转身。 如果那天你不知 老天让你我相遇，如果说没 缘分把我捉弄， 都不会那么心 知道你转身离去那一刻。

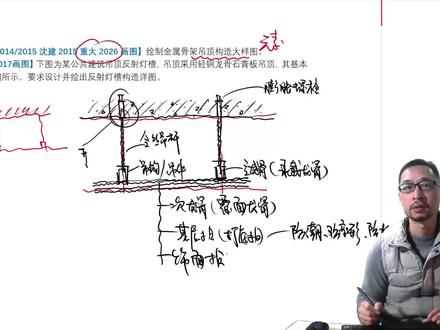

啊，练习的时候千万不要拿这个尺子在那里慢慢的描，生怕画错了一毫米啊，那样你会浪费大量的时间啊。去年从大考了一个装饰构造吊顶的构造大样图，很多人对这个装饰构造不怎么重视啊，我们学建筑的人都有一点迷之自信，总觉得自己比这个室内设计要高级一点。其实如果你单纯从市场的角度来看的话， 室内设计的市场空间比建筑是要大的，别人都是在闷声发大财，对吧？再加上未来的这个市场发展方向，无论是商业设计还是豪宅设计啊，也就是市场空间比较大的这些南海市场，他们都是追求建筑和室内设计一体化的，这是一个趋势。你像同济每年的建筑学考研，你们都是有室内设计这个科目的，这样的定位是对的啊， 好，我们来看这道题目，去年考的吊顶的构造大样。我们拿到一个构造题目的时候，你不要急着去画图啊，你脑袋里面首先要浮现两个东西，第一个就是这个构造大概的样式，它的原理你脑袋里面肯定有一个，有一个图像，对吧？第二个就是它包含哪些元素啊？这个很重要，那 这个元素呢，你可以把它挪列写在屏幕旁边啊，搞纸上。或者呢，你就先画个草图，比如说这个吊顶，它的基本原理就很简单，上面是个天花板， 下面是个吊顶，然后他们之间通过一个吊杆去连接，然后剩下的就是去细画，往里面填细节就 ok 了。好，我们具体来看怎么画，我们还是先画一个参考线啊，上面是一个天花板，下面是吊顶，中间通过一个吊杆去连接，然后这里面的细节啊，天花板混凝土结构， 然后我们从上面往下面看，首先这个吊筋，吊筋跟天花板结合的位置，它是怎么固定的呀？它只有一种固定方式，就是用一个膨胀螺栓在这个地方给它咬合在天花板里面， 这应该是个常识，对吧？你看不看书你都应该知道，其他的一切的连接方式都不靠谱，包括现在有的吹鼓的用这个炮丁，不靠谱的啊，时间长了他会往下掉的，要注意一下。 第二个下面的这个吊机或者叫吊杆，这个吊杆呢，以前来说的话，他需要在这个地方去做一个小的构建，大概是这个样子去把吊杆跟它结合在一起，但是现在不需要了，因为现在这个吊杆也改进了，整个吊杆就是一个通常的螺栓， 这个玩意叫全丝吊杆，他跟这个膨胀螺栓是可以直接栓接的啊，甚至就是一体化的，也就是这个吊杆的顶头就连着这个膨胀螺栓，然后下面他会有一个小钩件啊，一个钩子，这样的一个像个取别针一样的，这样的一个钩子，这是一个吊钩，对吧？或者叫吊件，这个吊件是吊什么的呢？很显然这个肯定是吊的一个主龙骨，然后这边也是一样的， 我们可以标注一下，然后这个主龙骨呢，有一个别称叫承载龙骨，这个是要记住的啊，这个主龙骨下面是什么？很显然是次龙骨， 雌龙骨跟天花板平行，所以它从抛面上来看的话，就是这么一个长条雌龙骨下面是什么呀？很多人可能觉得那雌龙骨下面就是我们看到的天花板啊，就是市面板， 对不对呢？这里面就是最容易犯错的一个点，因为我们知道市面板我们不确定它用什么样的材料，因为它主要的目的是为了装饰，那么装饰的这些材料你就不能保证它的硬度，硬度不足，再加上它如果受潮的话，它就一定会变形，而你总不希望你们家的天花板坑坑洼洼的，对吧？ 所以在市面板里面就要垫一层板子，这个板子呢就叫基层板，所以我们再到下面加一层基层板，然后在这个板子外面最后一层，这个才是市面板。 ok， 我 们把这个层次标注一下，它分别是 刺龙骨啊，当然这个刺龙骨也有一个别称叫负面龙骨，这个不重要啊，刚才那个承载龙骨更重要一些，然后下面是集成板，对吧？它也叫打底板啊，跟我们穿这个打底衫是一样的。这个打底板它可以是木工板啊，密度板啊、胶合板啊，也就是我们常说的海洋板。这个玩意它的好处是什么呢？特别是这个海洋板，它可以 三防，防潮、防变形，也有一定的防火作用。好，最后是市面版啊，这个市面版根据你自己的喜好啊，这就是一个构造大样图，我们在画这个构造图的时候，你不要太拘谨啊，很多同学非常害怕，就觉得这个构造里面的制图，它是不是有很严谨的标准， 对吧？我一画就露馅了，不用担心啊，不用担心，我们画这个构造图唯一的目的就是向判决老师证明，我是理解这个构造原理的，你能证明这一点就 ok 了，所以你的这个标注永远比这个图面要重要， 练习的时候千万不要拿这个尺子在那里慢慢的描，生怕画错了一毫米啊，那样你会浪费大量的时间。好从大，在差不多十年前，二零一七年的时候，他也考过这个吊顶啊，那次考的是一个呃，反射灯槽。这个原理呢，其实差不多啊，主要他的造型呢，有点点小区别，大概是这个样子，天花板 下面是两个 a u 型这样巧合而成的，那么这个调好板呢，它也当然需要有吊筋，主龙骨这样去给它连起来，它的最大的一个特点就是这个垂直的部分啊，这个垂直部分它是需要单独的搞一个吊筋，加一个小构建，这样垂直的给它连接起来 啊，这个小吊件。然后呢，灯具当然放在这个位置啊，这是个，这是个灯槽，如果你足够细节的话，你还可以标注一下，在这个灯具的下面，最好去垫一个隔热层，一般是搞一个金属片啊，比如说白铁皮。 我们知道再好的灯具啊，哪怕就是现在最流行的 led， 它也会发热的，如果你不搞隔热层，就有火灾的风险啊，你能够细节到这一步就非常 ok 了，这些当然也是常识，我们自己家里面装修的话，也要注意这些细节。

早在一八年就开始执行的内装防火规范里面呢，基本上把你能接触到的一百平方以上的项目吊顶材料都要求使用 a 级防火的材料，不然验收和审图的时候铁定是过不了的。所以之前那种木挂板的叠接针槽的形式呢，肯定是不让用的，必须得用全龙骨来实现。 但是呢，我发现新加入我们生化圈的很多朋友，对于这种全龙骨的叠级造型还不是很了解，截点图也不知道怎么表达，所以我们这一期来谈一谈这种防火 a 级的全龙骨叠级吊顶截点图到底要怎么画。 就跟我们在 d o p 节点仪里面讲到的思路一样，画任何造型的节点，第一步我们是要推出来它是什么完成面和尺寸，比如这个是一个标准的石膏板灯槽的造型，我们先把尺度给找出来，倒推出双层石膏板的完成面，找出封口的开孔尺寸，调入封口图块，放上灯带和白铁皮， 画出圆小条和打底的板材，基层升化封口的固定，调入主龙骨的图块， 然后接上封管，标上材质和尺度，整个剪辑图就画完了。最后作为新年礼物，这一套全龙骨的吊顶生化 c e d 文件给你准备好了，需要的朋友给我点个赞，评论区来拿吧！ 最后多少祝你新年快乐，也欢迎你免费参加我们的 d o p 工艺节俭公开课，跟我一起花五天的时间彻底搞懂室内工艺和节俭的底层原理，免费参加呦！

三十秒教会你跑图大师如何制作这种弧形牙口！首先在墙面上定位好尺寸，开出门洞，然后在左上角和右上角画出两条辅助线。使用圆弧工具快捷键为 a， 做出牙口的圆角造型并擦除多余边。 然后使用推拉工具换一键为 p， 推出牙口的深度。最后选中所有边线，使用三维倒角工具中的三 d 圆角，调整好弧度的尺寸和断幅后，点击空白处确认即可，反面也是相同的步骤，这样圆弧牙口就做好了。关注王老师， 每天带你解锁一个 icu 小 技巧！
