你居然不知道家里穿扩展广场，今天给你带来一个秘密武器，仅小 pcb 助手能一键添加汉盘对网网组，让你的 pcb 设计效率大大提升。 这个脚本扩展工具已经到了家里创 eda 扩展广场，大家可以直接下载，下载过后在我们的软件里边点击设置扩展，扩展管理器导入我们刚刚下载好的扩展工具，就可以进行使用了。 接下来我就教大家怎么进行使用。首先我们要新建一个内，把我们这个需要等长的信号线添加到我们的内里边，添加完成过后，我们就只需要打开我们的工具进小网络，工具 打开过后找到我们这两个芯片，把这个网络类型选择为 flash， 我 们添加的这个网络队 选择我们这两个芯片，点击焊，添加焊盘队，此时就会输出我们的焊盘队，添加成功的一个内容。在网络的左侧我们就可以看到已经添加成功的一个焊盘队，我们就可以开始进行等强处理了。怎么样，金小 p c b 助手是不是很实用呢？赶紧去试试吧！

我们如何使用 ai 辅助我们进行嵌入式开发呢？今天主播分析自己常用的三款 ai 中的一款来给大家演示。首先主播先分析这三款 ai 主播经常用在什么地方优缺点，然后再给大家演示其中一款。 首先是腾讯的 cody 巴蒂，这个主播给到唯一真神，不愧是鹅厂 ai， 响应快，生成快的同时代码的生成质量也很高，但是后面就开始慢慢装傻充愣了，经常报错。主播主要用来生成模块出使化代码或者复杂逻辑功能，因为越用越笨越慢， 所以最好一开始就生成高质量的重要的内容。接下来说下 optiment， 这个给到吭生成的代码也很好， 特别是调试功能，它生成的代码会自己写脚本进行测试，然后又自动从不断的报错中进行修复，直到测试通过。唯一的缺点就是每个月的次数有限，而且也比较贵，需要氪金。最后是豆包 ai， 这个给到拉完了， 特别是使用前面说的几个过后，但是好在免费，对于基础问题的修复挺好，适合用来生成某个功能的函数代码，主播都是这么用的。接下来主播给大家演示 使用腾讯 ai 驱动我们入门模块 npu 六零五零，我们快速生成 h a l q c 八七六的工程。 vsco 的 上有两种可以导入 q 工程的方式，分别是 e i， d e 和 q 组建。为了方便演示和新手使用，主播选择直接导入文件夹，主播要开启串口重定向，方便演示。 使用 print 括号函数。测试结果 可以发现有 ai 自动输入敲代码的效率比在 k e i l 上高了很多。 然后我们回到 k o 翻译稍路成功打印出 hello world， 说明也是成功了，然后跟 ai 说明好我们的具体需求，然后发送给 ai。 接下来我们静等 ai 生成。在生成过程中跟大家说个事，佳立创已经上新盲买孔和六十四层板，多层 p c b 就 选佳立创， 可以发现生成代码的速度还是很快的，不一会就生成完了。然后我们回到 pu， 添加 mpu 六零五零的文件编辑下载，零错误，零警告。串口助手也是打印信息了，但是发现编码不对， 主播又修改了变化后重新编辑下载。最后我们再启动，发现数据也是随着我们变动轻脚有所变化了，也是一次就把代码生成好，没有问题也没有报错。接下来我们看看生成代码质量， 可以发现深沉的代码写的还是很规范的，方便解读和理解代码。 这里就是出土化获取数据和打印信息的地方了。然后我们再看看点 h 文件，也是很规范工整。

想给三 d 打印件上色，还在纠结选染色还是喷漆？核心区别迅速分清。染色是让色彩渗透进材料内部，保留模型原生纹理与质感，颜色浑然一体，耐用不易掉色。喷漆是将颜料附着在模型表面，色彩选择丰富，成 品表面细腻光滑，亮面、哑光等质感还能随心定。两种上色方式各有亮点。现在你知道该怎么选了吗？

手机的话可以打开那个蓝牙软件，像这里我就已经连上了，现在它就是一直在打印，这是发送它的呃 m q 九的浓度值， 比如我们打火机试一下，它数值会飙升，现在刚喷了一下就超就就百分之八十多，现在慢慢降， 同时他发出报警，然后报警超过超过一定次数，他就会上发到云端去进行记录以及发送短信，这里同时也有浓度指示的实时打印 啊，现在正在发送云端了，我看一下啊，对，这里那个 adc 还有报警的那个浓度发短信过来了，然后我们看一下云端， 云端也有云端，这里短信是这个，然后下面是是浓度是百分之四十多短信内容， 呃，发送到云端也是 adc 值和浓度的比例值，现在它逐渐降低到呃百分之十以内，所以就解除了报警，然后也同时不再发送短信通知，然后其他的 呃蓝牙的一些浓度信息它会继续的发送出来， 然后当然我们也可以通过来手机来控制一下他的呃比例参数嘛。 像这里发送这个的话，同样是来修改这个数值的， 照样有那个增加和减少，然后设定预定值，整体就是这个样子。

哈喽，大家好，这里是月下好乘凉，今天呢，我的插件也算是落地了，目前还在本地安装，还没上传，然后给大家分享一下实现的功能吧。 这里我的图像框是直接弹出来的，第一次安装的话要取资源管理器去拖拽，后面威斯科的会记住你的布局习惯的，和看 a a a d k 二三零一样，连接串口抗三。然后我现在随便选一个脚本运行， 目前帧率达到了二十二 fps 左右，还有提升空间，但是我感觉够用了，调试啥的，而且这上面显示的帧率也不是开发版实际的感觉没啥用，就观赏性好点，嘿嘿。图像可以缩放和旋转， 之前设置的是横显示，然后我再运行一个 l v g l demo 看看效果。其实串口连接和运行稳定性方面感觉还是挺可靠的，但有时候可能由于某些操作原因，拔可可以按一下复位，然后重连即可。 最后是上传稍录到设备，我先把设备里的 min 点 py 删掉，方便演示 上传烧录时不用管，如果烧录之前就有闷点 p y 是 可以只直接覆盖的。这里是方便演示烧录成功，来看效果吧。 最后一句，加纳。

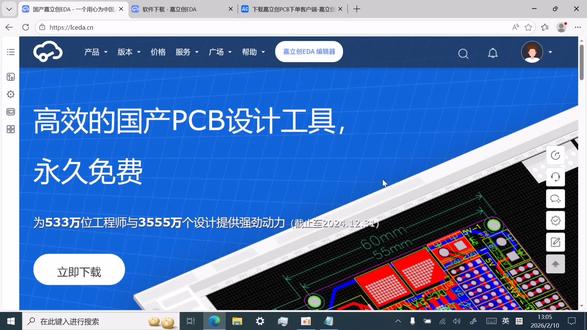

嗨，我是牛排，今天呢教大家使用加一创 e d a， 加一创 e d a 呢是一款电子爱好者心口好的一种设计工具啊， pcb 版呢， 画法呢其实很简单，大家不要害怕，首先呢我们要学会下载软件，这是使用家里创 e d a 的 第一步，也是非常重要的一步，有些朋友呢可能找不到他的下载链接，这里呢地址呢我就放在了置顶评论区。首先呢我们要创一个自己账号， 账号呢我这里已经创好了，所以呢我就演示该如何创账号了，呃，通过微信扫码登录手机号就可以了，手机号输入验证码就可以了啊， 可以看到啊，这里有家里创 e d a 专业版和家里创 e d a 标准版。家里创 e d a 标准版这个其实我不推荐大家使用啊，为什么呢？可以看到下面啊，它有个功能对比，这里呢就详细的讲解了家里创 e d a 这两个版本有什么不同， 一个是权限模式，还有一个就是呃，层次图，敷用图块，这个的话我不明白，这里呢有设计规则，这个呢对我来说是非常重要的，呃，就是检查你这个，他会有个设计规则，我们以后可以慢慢讲讲， 还有些布线，还有埋孔，还有这个禁止区域，我不明白什么意思啊，还有三 d max 设计，这个话我还不会啊，这个我一会要学学，还有一个三 d 导出三 d 文件，还有其他等等，其实他们版本之间呢，对我来说其实差不了多少，但是专一版呢，感觉更加的呃好看一些。这里呢我们教大家该如何下载， 我们等待一下，现在我们下载完之后呢，我们看一下打开文件， 是 这里就一直点同意就可以了。这里呢呃，最好不用用 c 盘啊，不喜欢用 c 盘，下 d 盘下一步。呃，哦，这个没事， 这个一会给删掉，这个我重新命名啊，因为这个，呃，我因为我已经下过一遍了， 我们等待一下就可以了，这个不要着急啊，这很快就下好了。好的，下载完成，看到桌面上它有一个加了双 e d a， 可以 看到这里未激活啊，这里又该如何激活呢？可以看到吧，这里是什么激活文件？ 我们下载激活文件它会跳转一个界面， ok， 没有任何问题。这个呢账号呢是我先登录的一个账号，账号话我刚已经说过该如何创账号，然后下载激活文件，然后呢它就会有个文件打开文件， 然后呢该如何导入呢？这里点导入把你刚才下载的东西导入进去就可以了，这个打开激活即可。账号已登录你账号了，现在账号看见没有？已经登录了。 好的，这就是一个加立创专业版的已经经过重版授权的一个界面，长这个样子， 这样的话我们就可以，以后呢我们可以慢慢讲解该如何创建工程，该如何自己画文件库，该如何自己画汉盘，包括该如何免费打样。这次呢我们的这个下载 zeda 的 教程就完成了。

挑战三分钟带你快速入门 pcb 设计，今天我们学模块抓取方法。大家好，我是金小张工，今天我来为大家分享一下佳丽创专业版布局时模块化抓取的技巧。 在进行 pcb 设计时，原理图中的器件更新转换至 pcb 设计界面之后，会出现这种陈列扎堆的情况， 不仅难以快速定位选址、目标封装，还会造成布局的混乱。如果我们在原理图和 pcb 之间反复的切换，不仅造成了视觉的疲劳，还会降低整体的设计效率。 接下来我就为大家讲解三种快速模块化抓取的方法。第一种方法，布局传递。首先在原理图设计界面左键框选所要进行布局传递的模块， 然后右键选择布局传递，或者使用快捷键 shift 加 c， 此时编辑器会自动跳转至 pcb 设计界面， 所选模块会高亮并悬浮在鼠标的光标上，可以实现模块的快速移动与分类。第二种方法，交叉选择加原件区域分布首先在原理图设计界面左键框选所要进行交叉选择的模块， 然后右键选择交叉选择或者使用快捷键 shift 加 x。 所选模块会在 pcb 设计界面中高亮并定位，然后我们在顶部菜单栏中选择布局分布、 原件区域分布，或者使用快捷键 shift 加二。在界面中框选一个矩形的区域，所选模块会在我们绘制的矩形区域内整齐的排列， 这种方法能实现模块的快速分类与整齐的分布，提升我们的布局效率。第三种方法是交叉选择模式，加分屏的实时操作，实现原理图与 pcb 的 双向联动。首先我们在顶部菜单中找到设计， 开启我们的交叉选择模式，然后将原理图与 pcb 进行垂直分割，右击点击垂直分割， 这种方法不仅能实现模块的快速分类与移动，还能实现单个器械的查找与定位对照原理图还能实现器械的精细化布局，能大幅提升我们的布局效率。好，我的分享到此结束，谢谢大家。

机械圈公认最强的两个外挂，第一款，佳立创 icon 工具箱，优势非常突出，无需额外装插件，在不同编辑模式下都能直接用上。对应功能。零件模式里能快速开孔开槽，还能画齿轮、链条、弹簧图号分离焊，零件改名也特别方便。 配体模式支持螺丝螺母快速装配，文件管理、移动打包都自带，无需依赖别的工具。工程图模式里，功能分类清楚，标注公差、粗糙度，这些工具都能一键调用， 对其功能能省下大量时间，随机上色，点一下就能快速区分不同零件。第二款，麦兜宝插件，妥妥的设计师百宝箱使用功能特别全，像泵表自动上色，生成明细表， 各种常用计算、轴径设计、链轮选型、立学分析、工程图优化、分层上色、批量改名等都能满足设计全过程的需求。最关键的是，所有功能完全免费，还能离线使用，不用花一分钱，就能大幅提升工作效率，减少重复操作。安装包我已经整理好了。

嗨，我是牛排，今天教大家该如何使用家里创一点一来绘制电路图。首先呢我们新创一个工程文件， 可以更改，这里可以更改名字，对吧？我这里呢就不再演示了，因为呢我这里已经使用我之前这个 z v s 的 这个电路图吧， 这就是整个界面，我们选择 p 一 第一张电镀图，然后呢我们滑动鼠标滚轮上，呃，向上滑的话就是缩小向下滑哈，还可以放大。然后呢我们左呃左键长按即可框选啊，左键长按即可框选 框选电路图，然后我们等待这个呃这个方向，这个四个小箭头，哎出现，我们就即可拖动这整个你框选所框选的，对吧？ 不一定是所有啊，可能光框选一部分也可以进行拖动。这里呢我就先暂时不演示了，我们呢再看一下该如何放置电源器件， 这里呢可以快速的点击这个放置一个电阻，我们呢左键呢可以看到是放置，右键呢是取消，是取消你的选择啊。然后我们右键呢也可以展开一些东西，比如说我们可以删除，复制，粘贴，然后翻转之类的，比如说我们呃上下翻转一下， 呃，因为它就是对称的嘛，所以它上下分转是没有用处的，我们可以呃向左或向右，对吧？这样它就立起来了，它就电阻就立起来了。电阻，然后呢我们删除呢，就是等待它变成黄色之后高光的话，我们可以摁 delete 选择选择，然后摁 delete 就 可以删除了，记住一定要摁一下， 比如说我现在放置一个电电阻吧，摁左键放这个电阻，摁右键取消，这是一个十 k 电阻，然后呢我再给它接上 vcc 吧。呃，哪是 vcc 呢？这个就是 vcc。 这啊，这个是 cd 啊， cd 我 先放一边，然后 这是 vcc， 比如我接在这里吧，然后呢这个呢就是导线工具，就是实在的就是连在电电路板上的导线，我们可以扯扯到这个电阻这里。 好的，这根也是一样的方法，这个导线呢也是右键取消，反正在这个在创中一般是右键取消，左键放置，然后 delete 就是 删除，我们可以框选之后，然后再点 delete 就 可以删除了。然后呢？哎，我不小心误删了，或者是我这根导线划错了，或者是我 呃，想撤回到上一步的话，我们可以摁 ctrl 加 z， ctrl 加 z 可以 返回我上一步。 然后呢我们不能只用电阻、电容、电感和二极管了，毕竟这些封装的一般是贴片的，我如果想要直插的或者需要，或者我是想要一些其他的，比如说可控硅啊，我想放置貌似管三极管，对吧？那该怎么办呢？这里呢有一个，呃，像集成电路的一个符号，就是原件库， 我们点开可以看到啊，这里呢有些常见的一般都在这里的有很多啊，比如说电容、电阻二极管，这些电源管理，光电光藕呗，这些之类的都都有很多啊，比如说我要放置一个发光二极管，一个高光二极管。 呃呃，这个，比如这个，我放这个高粱二极管吧，蓝色一个高粱二极管，这里还有他的封装型号，刚才也看到封装型号是零六零三，比如说我放置，哎，你可以看到这样的话，我们放置的话，电路的话就是此路不通，对不对？我们可以翻转一下， 好，这样左右翻转一下，这样话就可以行通，对不对？然后我们我们再用导线来绘制一下连接这个点，你要点一下这个点，然后再点一下这个，最后你要选这个点， 好，这样的话我们就连接好这个电路，这样的话，如果，呃，通电时这个灯，这个高光二极管，高亮二极管可以发光了， 他有线个电阻，当然了有些时候呢，我们不可避免的导线要交叉，这个问题啊，就这种导线该如何连接呢？我们先先选中一下，我们删除一下，我们教大家该如何连接这导线 点这个导线，我们如果犹豫一下的话，我们如果在这犹豫的话，哎，这么一点的话，哎，我本来不想连接，但是我不愿意连接上了，对吧？我们删除一下该导线，我们可以撤销重做一下， 那我们该怎么办呢？或者有时候呢，他不可避免，比如说，呃，他这样子吧，比如他这样子的话，他必须要我们一过话，哎， 对吧？他这样话就会容易粘到节点上了，比如说我这样的话，你看，哎，这样怎么办啊？对吧？我本来不想连接这个电阻的，我本来要从这段线跨过去，该怎么办呢？ 对吧？那这样的话，我们就叫尽可能的要避免导线经过电源器与导线这个节点，就是最好不要有这个经过这个节点，比如说我们一下这个位置，比如说放这里，然后呢导线一定要快啊，不要犹豫啊，直接连过去 点击，哎，这样的话这两个导线呢就不相交了，有接点地方才相交啊，可以看到我这里用的是一 n 四零零四啊，这个二极管，不用管这个型号是不对的，这个应该用快恢复的这个二极管， 可以看到这个整整个电路呢，我就画完了啊，画完之后呢，我们就要转到这个 pcb， 转到 pcb 的 话是在设计设计权卡中，这里有更新或转换原理图到 pcb 我 们按一下就可以了， 然后我们保存，刚才我们这个画的东西应该就有了，可以看到啊， vcc， 这 n d， 这个是 vcc， 我 们刚才画的二极管和这个电阻也是有的， 然后我下期视频呢会教大家该如何。呃，在这个电雾板中呢，就是走线啊，比如自动布线啊，该如何美观的摆放这个元气件的，这个呃该怎么绘制就怎么摆放。

我忍不住了，这两款插件我愿称之为机械界最强外挂。第一款是佳立创的 i can 工具箱，它最大的好处就是不用额外装插件。在 solidworks 的 不同编辑模式下，功能菜单会自动跟着切换。比如说在零件模式下，你可以直接开孔、开槽、画齿轮、链条、弹簧这些长硬件 符号分离功能也很实用，改名特别方便。到了装配体模式，装螺丝螺母很方便，还自带文件管理、移动打包这类功能，平时就不用再装别的辅助工具了。 工程图模式下更是省事，标注公差、调粗糙度都有专用工具，点一下宽度对齐能省不少时间。还有个我特别喜欢的功能，就是随机上色，一键下去，零件颜色自动分开，看图时候特别舒服。 另一款是麦多宝，基本上算是个功能百宝箱，明细表生成零件随机上色、批量改名都是基础操作，关键它还带很多计算功能，比如轴的设计、校核、练轮参数、简单的立学分析，对日常设计帮助很大。 工程图绘质、分层、上色这些也都有。更关键的是，这两个插件全部免费，离线也能用，完全不花钱，想试试的朋友六六六拿去尝鲜。

大家好，我是成成，今天给大家分享一个特别干的干货，零件里明明都填好了材料表面处理这些属性，但是工程图里面却不显示，今天手把手教你，只需要简单三步就能搞定。 打开零件属性，可以看到这里有材料和表面处理属性。我们先关闭窗口，点击从零件新建到工程图，将零件输入，拖入工程图，右键编辑图纸格式，点击注视按钮，将注视放在你想要的位置上，单机一下，再点击链接到属性按钮， 勾选此处发现的模型，下拉菜单中选择材料或表面处理单机确定之后打个勾，可以看到零件材料属性已经连接到工程图了，最后保存成模板，这样就不需要每次都要设置了， 删除所有试图另存为工程图模板文件。将工程图模板文件放到 solidworks 模板文件夹下，我们再来测试一下，看是不是真的关联上了。然后我们打开其他连线新建工程图，点击高手 选择刚刚创建好的模板，将试图拖入工程图，可以看到属性已经自动关联上了，大家学会了吗？我们下期再见！

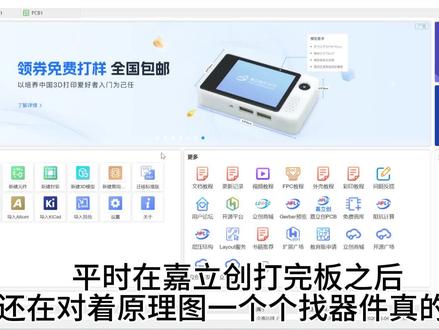

平时在佳立创打完版之后，焊接还在对着原理图一个个找焊件，真的很费事。今天给大家带来的是立创 eda 中的焊接辅助工具。首先切换到 pcb 试图，点击顶部工具， 选择焊接辅助工具，就能切换到焊接辅助工具中了。在焊接辅助工具中能详细的看到七键对应的主值、熔值，焊对应的位号，还能切换 pcb 的 三 d 预览图、焊接图。如果有不想焊接的创友们，也可以体验一下佳立创 smt 服务。
