三菱M80如何更改主页面布局

嗨，大家下午好，今天给大家拍一期就是这个三菱系统的面板操作，一些简单的入门的一些操作， 有很多网友就是可能刚学对这个面板不是特别熟悉，因为每个机床他虽然系统不一样，但是他大致的这些按键的功能是一样的，可能区别就是每个面板他布局不一样。 今天就给大家我这个用的是三零 m 八零的系统，这个它是带触屏功能的。 首先我们用的最多的就是这个运行设置编辑，这三个用的是最多的，比如说我们或者是对刀啊，或者是传承式啊，吊成 是包括修改一些参数啊，是用的最多的，找一些参数，你看这个运行的运行设置编辑，这三个模块对应的就是这边面板， 这三个你看现在是在运行模式，如果我要切换到设置模式就直接按这个，你看这边他就跳到设置模式了， 他每一个模块下面对应的下面这些也是经常要用到的，这里面包括有这个 t 测量，坐标系 w 测量， 这三个是用的最最比较多的。 w 测量对应的是里边有孔测量和宽度测量，这两个就是宽度 测量，就是呃，分钟分一个长方形或者正方形弓箭分钟用的比较多，孔测量的话就是分圆，分内孔或者是外圆，通过三个点的位置，然后确定一个圆的圆心， 嗯，等到后面的话再仔细的给大家讲解，然后我们可以按这个返回这个左边这个按键右边都有 哦。还有一个用的多比较多的 t 测量， t 测量一般我们用到 t 测量的时候就是要用到刀库了，就是刀库，有时候我们做批量件 要用到刀库，刀库的话就会用到这个 t 测量，你打开这个 t 测量，就是你每一个对刀刀号对的刀刀长值，然后 输到这个对应的刀号里面，你看这是一一号刀，然后往下划，这是刀号， 还有这个长度磨损，假如你一号刀是一把倒角刀，你倒角刀跑完之后，你感觉这个倒的角有点小，你可以在这个长度磨损里面 再给他降一点。如果有时候你需要降个，假如降个零点二，你直接输一个负零点二，然后直接按确认，按这个确认键，你看他直接就输进去了， 包括这些半径，包括半径磨损，这有时候都会用的到的，然后我们再返回还有这个坐标器，这也是很 常用的一些假设有时候你想找一个功能，不知道他在哪里，你就可以通过这三个按键切换，然后去找一下，因为机床在正常的运行中，你呃这三个按键是可以 可以按的，可以操作的，只要你不按这个复位都没问题。别的按键一般这个面这这一块区域是 除了这个机床运行的时候不要按，正常情况下这些都可以的。你想想找一些功能啊，参数啊，假如你在机机床在运转的时候，在这个界面， 你想找到他的那个运行模式，你就直接按这个就可以了，这就是 这里面包括他的这些机械位置，程序位置，然后剩余行程还有转速进给，包括加工的时间，都在这个运行模块这个里面，这是最常用的， 包括像刚学的时候，真的这个面板有时候你不知道该有些哪些按键 能操作，哪些不能操作，正常情况下像这三个是就是有时候按了也也没什么， 他不会影响你机床的正常的运转，他这个对应的就是运行，然后设置编辑，就是这三个用的比较多的森林的系统还是很方便的。 假如有时候你分钟啊想要调整他的转速，你看他现在这里转速显示的是 s， 然后下面是五十，转速就是五十，像我们分钟的话用分钟棒，用这种，用这种分钟棒 转速一般给个五百六百左右。我们调整调转速的时候，就是三菱的面板，直接你 按这个 s， 你看他就跳出来了，跳出来这个 s 转速，你直接在这个地方输入你需要的转速，像我们分钟啊就是五百转吧， 输个五百，然后按这个确认，你看他现在这个转速就是五百，可以试一下，然后你把这个主轴转转 打开，现在现在主轴转速就是五百，这些都是一些基本的简单的一些操作， 包括你换刀啊，你输个 m， 看他都出来了，还有 t 他对应的导号都有的， 一般输转速是用的是最多的，输个 s 他就出来了。如果法兰克系统的话，就相对来说没有这么方便。 这个面板其实按键的含意思含义都是相同的，只不过每个机床它的布局不一样，所以多多少少有点区别。正常情况下你如果熟悉了 他这个按键的这个意思，你就能够上手去操作，只不过是有些机台可能布局不一样，你需要一段时间去熟熟悉这个面板， 我这个用的最多的这个 delete 删除，还有切换这个 shift。 有时候假如我们想输入一个，输入一个字母，像这个 d， 你直接按他就是 d， 看他就是 d。 如果你想切换到 l， 你就先按一下这个，然后再按这个，你看他现在就是 l， 这就是属于一个切换切换功能， 这些都是一些基本的简单的操作。呃，可能就是刚学的话，你这些不太了解，可以看一看这些。

三菱 m 八零系统如何实现？程序步骤呢？并不复杂，今天中午呢，就是在借老板的三菱 m 八零系统来录一些小视频，将方法分享出来，已经会了的朋友呢，也不用嘲笑太简单，毕竟呢都是一步步从这里走过来的。 步骤呢分为五步，我们先来看，第一步，我们将指针打到我们的编辑模式。第二步，按下面板右上方的编辑按键。第三步，按下编辑扩展键，选择新建。 第四步，选择升降程序要存放的位置，这里有内存储蓄卡 dsu 盘即可选项，我们选择储蓄卡。 第五步，我们给我们新建文件呢做一个命名，我们这里的命名 o 一二三四，我们点击输入，这是我们一个新建程序的步骤呢，就完成了，我们在我们程序这里呢，给他 随便输入一行代码，我们输入精灵 g 九零， g 五四 x 零关零点，让我们的程序呢回到我们的坐标原点，让我们将指针达到我们的记忆模式，我们选择储蓄卡，搜索到我们刚刚升建的文件，我们就可以点击启动来执行我们新建的这款程序了。 好，我们今天的分享呢就到这里感谢大家观看，学会的朋友记得长按小爱心里面点赞、收藏、评论和关注是我持续创作更多优秀作品的动力。

大家好，我又来骗大家学技术了，很多人咨询三菱系统怎么调节屏幕的亮度，怎么设置屏幕保护时间，怎样能够手动关掉屏幕？那我们一个一个来，老规矩，先点赞收藏。 屏幕亮度调整搜索参数幺幺三二看一下幺幺三二的注视一高亮度零中亮度负一低亮度，根据不同的情形可以自行调节。 那还有怎么样设置屏幕保护时间呢？搜索参数八零七八零是常亮，如果想让他一分钟关闭，就设置一注意时间的单位是分。 那还有我们如何快速的关掉屏幕，且不影响机床的正常使用呢？ 我们按一下幸福的按键，再按一下 cn 按键，屏幕就会立马关掉，再随便按一个按键，屏幕就会自动亮。这期的视频有些简单，属于一看就会的教程，感谢大家的观看。

三零 m 八零第六讲 g 五四第一夹分钟进入到 mdi 方式，换取分钟棒，进入到城市， 整行删除输入 t 十六 m 六，输入启动整行删除输入 m 三 s 五百进行分中，进入到首轮模式， 搞定主页面 x 输入全部清零，右边从摆动到不摆动，再到突然的摆动，搞定，等于幺零幺点零九除以二输入，再次输入 x 摇到零位，进入到设置页面，主页面坐标系 x， 简易设定。现在分 y 进入到首轮模式，完成主页面 y 清零 完成，等于负七十五点零七除以二输入，输入 y 摇到零位， 设置 y， 简易设定 g 五四，分钟已完成。由于我们所使用的是梯形分钟棒，所以说呢，我们第二夹也可以用这把梯形刀来进行分钟，方法同理啊， 比如这产品第一夹已经完成，现在是第二夹的装夹状态，我们用分钟棒往下移一点，接触到我们已加工面，用同样的方式进行分钟 x 单边 完成，进入到主页面 x 输入清零， x 往后退，主轴抬起来对另外一边 完成，等于一百点三五除以二输入，输入往后退，主轴抬起来， x 摇到零位， 设置页面，主页面坐标系 g 五五， 简易设定， y 分 钟通顶。我们 g 五四找弓箭的 x 零 y 零第一夹与第二夹就全部讲完了啊，有收获的小伙伴记得点赞加关注，小爱心走起来，感谢大家！

大家好，是不是经常会遇到机床电池没有电了，机床又动不了了，那手上又没有电池，我们如何先应急一下，让机床正常工作呢？ 今天就来给大家分享一个教程，在没有电池的情况下，如何让机床正常运转。 我们看一下报警，电池没有电，会有 z 七零，绝对位置未完成报警第一步，我们要先把机床三轴移动到原点的位置，那怎样确定机床的原点位置呢？教大家一个简单的办法。 我们先用 x 轴来举例，在手轮模式把 x 轴移动到差不多靠边的位置，我们按一下放大镜按钮，点一下 diy 件事，看到里面有一个负载电流，那我们再继续摇 xo， 一直往边上摇，看到负载电流一直是十几，当负载电流变大的时候，说明已经摇到边上的防撞垫了， 那我们先把 x 轴的相对多半清零，往反方向摇八点五， yz 轴也是同样的办法，摇到负载变大，再往反方向摇八点五。 这个时候我们就把当前的位置设置成机床的机械原点，我们按一下小扳手按钮，点一下里面的维护，先输一下密码 mpai， 再点一下绝对位置，看到状态连栏里显示 不正确，那我们把绝对位置和基准点都设置为一，改完以后状态显示为完成， 下面点下一轴， yz 轴也是按照 x 轴那样设置。设置完成以后，我们看一下报警栏，已经没有了 z 七零报警，我们关机重启一下就好，只关前面，后面可以不用关。 开机之后我们还是会看到电池没有电的，报警可以不用管他，机床现在是可以正常使用了。 那圆点设置完成以后，记得还要改一下 z 轴的换刀点，换刀点的参数是二零三八，我们看一下要换的电池在哪里。 打开电柜，驱动器的上面有一个电池盒，把插头拔下来，看一下里面的电池型号，按照这个型号买一个新的直接插上去就好， 注意是带电的情况下。安装好了。今天的视频就到这里了，感谢大家的观看。

大家好，我是红天司机哥，三零系统 m 八零的，如何去更改程序名呢？第一步，我们先找到 a 装置，找到 l a 装置，我要将三个二改成别的名字，三个三选定三个二。第二步，选到 b 装置， 将三个二改成三个三，确定下一步，从命名 a 到 b。 ok， 已经完成了，验证一下光标仪的 a 装置，现在三个二已经变成三个三了。关注我，带你了解更多的计算知识。

m 八零主界面显示的坐标如何切换呢？第一种方法，按切换，按 计数器一到四分别切换主界面的四个坐标。第二种，按参数键，参数向右扩展，操作参数修改八九零一到八九零四即可切换。

今天有个朋友问我，我有四轴的话，如何在换刀的时候让四轴移到安全的位置，避免撞刀？ 那我们首先进入这个维护界面，找到参数幺幺二幺幺幺二二，将这两个参数改为零，改为零之后关机重启， 重启之后进入程序界面，找到九零零幺，换个红程序 编辑，那我们看到 g 三零 p 二 z 零这一行，在最 一组返回第二参考点之后，我们再编一段程序， g 九幺 g 二八 x 零 y 零确认。 当我们修改完换到红程序之后，看一下实际的效果。

三零 m 八零第七讲 g 五四分中第二种方式，如果说我们家用的弓箭比较高啊，我们用梯形分中棒，或者说呢用常规的分中棒我们是没有办法呢，呃，进行找到啊，加工的中心的啊，所以我们就可以通过 百分表的方式，通过打表呢来实现找到弓箭的一个中心。接下来我们进行操作， 将百分表装到刀柄上进行吸附住啊，让我们的表头呢朝向这个方向，刀尖朝这个方向这样进行旋转呢，我们的时针就能够找到最大的一个位置。 接下来我们正式开始进行一分钟，你们装可以按照我这个方式进行装甲百分表， 接下来我们把 z 轴往下降， x 往右边移动，百分表来回转，让我们那个最大点能够切入，切到我们的一个弓箭，好，碰到了，那我们那个最大位置呢？在二十五的位置，我们调整一下，我们调到二十，好，我们进行旋转一下啊， 好，最大位置差不多在二十的位置啊，二十一了，我们再回退一个，好，我们再看一下， 好，旋转，找最大点，好，都在二十的位置，非常好。那么接下来进入到主页面，点 x 七零 x 回退，主轴往上抬，进入到右边 旋转， z 轴往下降， x 往左边移动，进行旋转，找最高点， 好，还差几个四好，还差一个四好，那么这边也转到二十了，那么我们的 x 就 对好了，等于幺九八点三 除以二输入，输入， x 回退， z 往上抬， x 摇到零位， 设置坐标系，我们就当 g 五五吧，简易设定 啊，那我们的一个 g 五五的 x 我 们就分好了啊，那么这个 y 的 方式呢？也是同理，那么百分表的分中方式大家学会了吗？记得点赞加关注，感谢大家！

接下来我们开始第十二讲 g 四幺的实战运用，我们怎么去实际的操作，先静一分钟， 好，接下来我们把 x y 都摇到零就可以了。好，进入到设置页面， 搞定点复位换取十一号刀，进入到 m d i 方式 输入启动。 好，我们进对刀，进入到手游模式。 好，对刀完成了啊， 刀棒直径，直径零。好，没问题，搜索 prg， 找到光标，移动到一号位置，点输入。好，成功启动。手动模式 开出已完成，我们来看一下尺寸是多少。好，我们测下尺寸是多少。 好，差不多呢，还有差不多三十五丝左右 啊，三十五次。接下来我们进行赋余量，进行走主页面搜索 rpg， 我 们走二号程序是光外形的输入，接下来我们进行启动。 好，我们再看一下尺寸啊， 好，在二十七左右，看来我们刀装的比较长呢，重新走一遍还是能切到量的啊。好，接下来我们通过啊半径补偿赋余量设置主页面补偿量 半径尺寸，这里我们先赋个八个丝， 先给他走掉个十六丝的量，我们来看一下还剩多少好吧。好，我们再次启动程序。 好，我们看下尺寸， 还有十三个丝，我们再敷六个丝。好，再次启动， 刚好做到零到零的一个位置啊， 刚好做到零到零。好，那么这一个呢，就是我们常规的一个 g 四幺，通过设置半径补偿量 来达到我们的一个金尺寸的一个方法啊，你们这边的话可以自己根据实际的情况慢慢调啊。呃，主页面，接下来我们走孔，孔，我就不走了吧，直接走 g 四幺， g 四二的一个同时使用的一个方式吧，我们可以看一下编辑啊，好，这是 g 四幺。 好，这是 g 四二啊，因为一个是顺袭，一个是逆袭啊，啊，我把这个负，我再负多一点，我再负个五个丝，好吧， 好，我们走四号到四号程序啊， 这是逆袭的。 好，这个我们就不去测量了，反正方法都是一样的，那么技测要的实战我们就讲这么多，有收获的小伙伴记得点赞加关注，我们倩倩教的有三四五编程培训，想学的联系我们，感谢大家。

进入代行 m d i 的 方式，点程序，整行删除 t e m 零六。提取一号刀，启动 主轴，进入到手的模式， 以弓箭表面为 z 零，我们对刀，就在弓箭表面进行对刀， 先让刀具先让我们对刀棒过不去，再手轮进入到乘以十的状态，每一格为一个丝，让 z 轴往上抬，边抬刀具边往前移动， 能过去了，降一格，还能过去，再降一格，一直到过不去了为止，过不去了再改一次，能过去了。对刀完成， 进入到设置页面， 回到主页面，点击 t 测量 光标，移动一号刀补偿值，写入，输入一号刀已完成。当前一号刀的机械坐标位置为负二幺三点二零，负二幺三点二三， 坐标系 g 五四， z 为零，我们走的是 g 四三长度补偿，它是正补偿， 那么它会把一号刀负二幺三点二三自动地加到 g 五四 z 里面。如果说你是一号刀，它就会把一号刀的啊长度补偿加到 z 里面，二号刀它就会把二号刀的啊数值加到这里面，以此类推。刀棒直径为十个毫米，我们在 e x t 增量坐标系 z， 输入为负十，那么我们对完刀之后呢？该平面为 z 零面。 进入到 m d i 方式，我们来对二号刀，方法同理， 三号刀 三把刀长度补偿已全部对完，接下来我们来验证程序。 进入到 mdi 程序，整行删除 t 一 m 六分号 g 九零 g 五四 g 零 x 零 y 零分号 g 四三 z 十 h 零一分号输入。接下来我们来验证一号刀对刀是否正确，刀棒塞入 非常好。二号刀、三号刀以同方法进行测试，那么我们刀具就停留在弓箭表面高十个毫米的位置，我们 g 四三长度补偿就设置好了。点赞，爱心走起来，感谢大家。

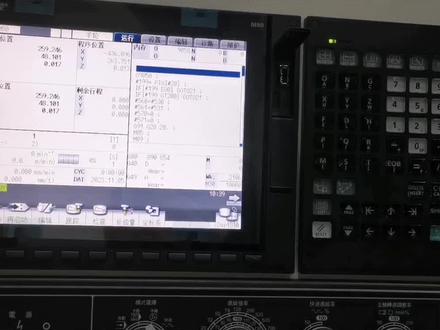

发明系统如何修改编辑程序？首先我们按这个编辑键， 然后再按这个编辑打开，选择我们需要修改的程序。比如说我要在这第一行插入一个 g 幺七，那我们直接输入是不行的。 比如说我现在输入一个狙，那现在光标他往后面跳了，那我输入个幺，他就会把它替换掉，这个把这个删，按这个删除键把刚才错误的删除掉。 那我们如何在这个中间插入插入一个水利呢？那我们就需要先按这个 shift 键，再按一下删除键， 那我们现在这个光标他就变成一个窄的一个光标了，那我们现在就可以输入个 g 幺七，按个确定他就自动保存。那下面这两行我们不要的话，那我们就直接把它删掉，这个这一个是，这一个是行删除 啊，不要的话我们就把整行删掉就可以了。删掉删掉要另外插入一行怎么办？那我们就可以把光标啊移到最后面啊，封号的后面 直接插入一个指令就可以了，用我们的 m 三三啊，这样回车，这样确定。
