pdms12.1如何切换到MEI模块

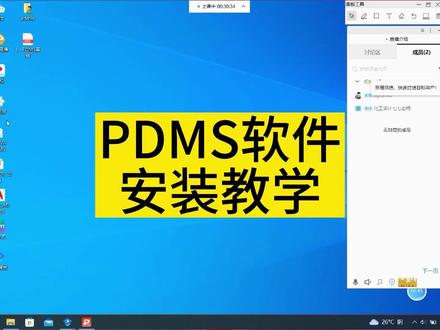

我来演示一下这个软件的安装， 嗯，跟十一点几不一样，现在这个软件安装包在呃网上都是比较方便的，能得到， 如果大家得不到的话也可以从我这边来获取，我们来装一下十二点一的， 主要的话是三个程序安装，第一个是安装帮里的 airplant， 十二点一 xp four 里面的一个软件， 一个应用程序 stat tube， 我们点一下安装， 然后他就会在后台进行运行了。 呃，相比较市面上传统的一些其他三位建模软件，我觉得 pdms 安装还是比较轻松的， 像 s p 三 d 的话，安装的话我们可能都要好几天，嗯， p d m s 我们可能只需要半个小时就可以了，可能更快一点吧。呃，就按着流程走就行了 啊。注意，这边要勾选一下，这边要勾选一下，这个地方是，呃，可以打开的， 这里，这里给大家注意一下，这边这边那有个按钮，这个地方是需要我们大家去点击的，然后我们选第二个， 第二个 interior future will be installed on located hair level。 这是我们要完全的安装 啊，这些如果点进入这个选项之后，这边上的红叉都会消失，这个时候我们点啊这边大家注意一下，如果我们飞盘的空间不足的话，大家可以想办法安装的地盘 啊，或者自己喜欢的地址都可以，下面我们就 嗯走，然后大家就等一下， 稍等一下安装稍微有一点费时间，但是相比较其他软件已经 应该很快了，安装步骤没有那么繁琐。 sorry， i didn't catch your name earlier。 好，这个这个主要怎么安装？三部曲，后面的话两部都比较快， 主要就是这个第一步安装这个组程序要稍微慢一点，大家耐心等一下， 我来看一下我们的 第二步以及第三步，然后大家如果不懂的话，我们这里还有安装视频可以呃，供大家去参考。 嗯。我的网络不稳定吗？ 喂，我的网络现在能听到我说话吗？ 嗯，你说我网络不好？ 好，当我们主程序安装好之后，桌面上多了三个图标了， 嗯，就是 plant engineer， plant manager， 呃， plant design， 呃，这三个我们对于我们主做设计来说的话，呃，还是盘的 tipton 的用的比较多一点，另外两个咱们暂时可以不用考虑 好，这边我们已经安装好了，点一下 finish， 然后刚才我们安装 money 还有两个安装文件要去安装一下。 呃，刚才第一步我们安装的是第一个文件加下面的 tube， 然后第二步我们打一个补丁啊， plant， 十二点一， sp， 四点五幺 点一下安装， 上面说我们是否安装好，我们点个试， 这个 应该会比刚才那个快一点， 我会等待一下。这个安装的过程是有点枯燥的。好，这上面已经提示我们。嗯，这个已经成功的安装，这时候我们 ok， 然后还有一个安装文件，我们安装一下， 还是在刚刚那个文件夹。呃，我们下面还有一个这个破解， 呃，大概是补丁的意思吧，我们去，呃，按照不提示步骤去给他安装一下。 是否安装 c 盘 miso， 安装 好这里点一下 clos 就行了。好，这个时候我们的软件是已经安装好了，桌面上有这三个图标，嗯，都有 aa 字标记， 然后我们 pdms 主要用的是 planet 点赞这个模块对于我们设计人员来说，呃， 点开来看一下，它包含了有 admin 模块，就是管理员模块， 呃，我这边主要说一下我们常用的 admin 模块。管理员模块，呃，点赞模块就是设计模块，呃，也就是说我们前台建模用的最常用的东西，以及这边有个 draft 模块， draft 模块就是出二维图的，然后 这边有个 iso draft i draft 是出单线头 iso 图，以及，呃，我们的轴测图都是一样的叫法。然后现场这个图主要是下给现场用的 auto 图和 drop 的，这两个都是现场施工，呃，施工之道又要参考来进行建造的。 然后我们这边还有一个 monitor， monitor 跟 design 差不多吧，都是可以进入设计模块的。 呃，这边还有一个 parig 模块， parig 就是我们的数据库模块，数据库模块应该是我们，呃，最重要的，嗯，就好比我们做设计的设计师 是龙头，嗯，没有设计在前面扛起，后面的专业也无法进行。数据库也是一样的。数据库，他是我们建模前期工作需要准备的一个东西，嗯，前期只有前期弄好了，我们后面才可以顺利的进行吗？ 嗯，当我们的数据库修改发生变化时，我们即使做完了设计，嗯，他的设计在设计平台前台也会有变化，在几大模块里也会有所变化的。这个是项目创建，嗯，大家就不用管了。 呃，来，我们就是点开点赞模块，呃，点开，点开点赞这个按钮，进去看一下我们登录界面， 呃，打开这个登录界面，点赞的点赞设计模块的登录界面，首先它有，呃有 project， usernam， password 以及 mdb， 然后 project 的顾名思义就是我们英文的项目嘛，我们下拉选中我们的，嗯， family 项目，就是视力项目， 呃，或者大家在以后的工作当中，嗯，别人会给我们一个安，呃一个项目文件，让我们去 去配置文件啊，配置出来的文件就是不同的代码，不一定，不一定就是 simple， 这个代码的有可能是我们我们的业主给我们提供的一个 项目文件，然后让我们去配置，去安装，然后在他们的项目文件里面去进行建模工作，然后 user name， user name 就是登录名，登录名，然后 password 就是登录密码， m d b 就是数据库， 呃， username， username 是通常情况下，像我们在进行呃一个公司的建模工作时，是有一个管理员的，可能一个设计团队有二十个人，里面有一到两个管理员，嗯，就是管理员给我们分 分配一些呃，个人的使用账号，个人的使用密码，呃等等。这个使用账号可以是我们名字手中的缩写，也可以是呃一个特殊的工号，呃，或者就是公司有意义的一个名字都可以。 然后这边我们就是用默认的默认的那个，呃，系统管理员账号来去 登录这个 pdmf 啊，我们用 system 就是系统的意思，这个账号它是拥有拥有权限等级比较高的，就是我们可以随便进入这个， 用这个账号可以随便进入这个设计界面，密码的话是六个大写的叉， 呃，同样我们也可以在下面选 single， 选这个也是可以登录进去的，选 single 的话密码跟这个一样。 single 这个视力项目是之前呃软件流出来，流出来之前。嗯嗯，内部人员配置好的， 我们这个时候就用啊，就用他的 sample 项目去登录吧。 密码的话跟它一样也是 thanber， 我们的 m d b 也选 m m d b 可以理解为一个工作区域，也可以理解为数据库。嗯，就好比我们有一个工厂，它的工厂里面可能包含好几个装置，它有可能有 有尿素装置、安储氨装置以及二氧化碳呃灶二氧化碳的装置等等很多。然后它每个装置里面都有不同的专业，有管道啊、设备啊、结构啊等等。这个 m t b 就可以理解为一个装置吧， 这个不要，然后我们有个 login， 就是登录的意思。 sorry i didn't catch your name earlier。

好，下面呢，我们用血管连接来创建一根管道啊，命名为 ti 杠，零三杠两百杠 a 三 b， 等级为 a 三 b。 好，完成情况是这样的啊，我们来看一下完成一个这样的鞋管连接。好，我们现在进入 pdms， 进入 simple， 点击， ok， 进入 pdms。 好，我们看一下我们 design 是不是在拍 book 里啊，然后 settings choose， option， 选择 or or to connect， 点上，下面呢，我们来 先来把我们参考的设备模型倒掉，入到我们这个视图中，参考 c 幺零幺一幺三零幺，还有我们的一幺三零二 a 三个设备，这就是我们张这张杰的一个设备参考，我们现在呢要创建一个协管。 好，我们在这个，嗯， c 幺零幺的这个 n 三口和一幺三零幺的 s 一口之间来创建协管。我们先来看一下他的一个属性，两百毫米 一样是两百的，所以我们先来创建一个管道库， its piper ti 杠，嗯，零三杠二百杠 a 三 b 这个等级，我们选择 a 三 b， 这边选择两百。 ok， 好，我们先来创建一个分支 头，在这个塔的一个管口上，尾在换热器的一个管口上，在 creates components 创建部件。好，我们正向肤色 选择垫片，选择 flange， 选择一个弯头， direction down， 再选择一个弯头。好，先这样子，然后我们再反向辐射， 我们来选择一个垫片，再选择一个， 再来选择一个弯头。好， 然后我们把之前这个弯头移到跟他下一个弯头同样的水平面上，输入 next， 啊，这样这两个弯头就在同一水平面了啊，我们 look 当一下， look 当， 好，我按一下 f 八线框模式，我现在呢要把这个两个弯头呢斜接起来， 好，我们现在呢，先用我们的一个啊，第一种方法，他一共有三种方法，当前元素呢，我们现在这个，在这个 apple 上，我们用 orient oriented component leave， 这里面这个命令啊，我们这里面呢，它由 使用 hat 的啊，我们这边就选择使用 next 啊，让它正向肤色以下一个弯头对齐啊，这边按钮轻一点点上，它会自动给你啊，输出这个角度啊，我们点击 aplay 啊， 我们看一下，已经对齐了，然后元素在另外一个弯头上啊，后面这个弯头上，我们点击 background 啊，一样的输， ceo， so next 啊， angle change apple。 好，你看一下，这样我们这两个元素呢就已经连起来了，我们已经完成了这个协管的连接， 这就是我们这个 oriented or component leave 的一个用法啊， angle 趁机要点上 towards next 就可以了，这个要注意 forward， backward 的一个方式啊。好，下， 下面呢，我们现在还是先把这两个元素给分开，我们用这个小太阳啊，把它转到不是一个平面上啊，不是一个角度上啊。 然后呢，我们用第二种方法，是我们这个右击这里面的一个 papal q 八啊，这个非常好用啊，以后你们大家可以建议都用这种啊，比较方便，不用点那么多的操作。这里面有一个小箭头叫 direct direction selection or component， 就是这个按钮啊， 同样的，我们现在先元素定义在我们，我们这个啊，元素呢，先定义在我们这个上一个弯头上啊，要跟他的下一个弯头对齐，我们选择 favors 啊，正向肤色，我们点一下这个按钮，他就已经对齐了。同样我们点到后面一个弯头上，我们选择反 像肤色再点一下啊，你看他就连起来了，这个是不是非常的简单？好，这个呢？就是我们两种这个啊连接方式啊。

什么？新版的 ksu 面具的 lkm 模式居然能完美过环境了？连我们最难过的牛头都能完美过，而且还不用担心一家手机掉风池游戏内核了。所以本期主播就教大家新版 ksu 面具怎么完美过环境。这个面具隐藏性是非常高的，优点也很多， 只需要 l k m 就 能完美过牛头三十二，而且功耗也低，我就拿在堂子上九张拿的一加 a 四三来教大家新版 k s u l k m 完美环境教程。主播，这里也是没装模块的情况下，环境也是一个没过的，所以我们要准备以下模块，没有的上小懒鸟搜索美国人数满意即可获取。 我们打开面具，点开模块，把我刚刚的模块全部安装一下，安装不进去的先把能安装进去的模块先安装了，剩下的再重新安装就行，实在不行就重启，再按这边把最后一个安装了。安装完我们重启一下手机，开机之后我们点开面具，再点开模块，找到 zisk， 选择还原挂载，再把第一第二打开， 弄完之后再激活一下隐藏用列表，再点开这个 chk， 选择全选，设置有效秘钥，然后保存。 最后我们再点上面那个模块，点击获取，然后随机再点，确定返回隐藏用列表，我们还原一下配置，然后再重启一次手机就可以了。 这边重启完了，我们看一下环境，猫猫的这个关一下 usb 调试就行， 这里也是全部过了，唯一缺点，这个面具只有五点一内核版本以上的才能使用，四系是刷不了的。本期视频就到这里，感谢你们的支持，麻烦点个小红心支持一下。

好，现在呢，我们就进入啊，我们看一下，我们就进入爱 so draft 模块，我们来除单线图 进入 iso draft 模块呢，你可以直接从 design 中进行切换 moduseiso draft， 我就用这个进行切换，我们进入到 iso draft 模块。 好，这个就是我们啊出图出单线图的一个模块了，专门是在这里面出的啊， 我们来看一下这上面的一个主菜单栏，这边 iso draft 里面呢，有 safe work 保存， get to work 刷新啊，这边也可以再切换回 desire 模块啊，也可以切换到 draft 模块，这是一个模块的切换啊，我们我说过啊，我们如 如果啊对一个管子，你发现出出来，哎哎，这边 ice draft 出出来有误了，你要回去改，那你在点赞里面改完之后呢，你如果这个 ice draft 没有关掉，你一定要点 get to work， 这样你才出的那个管子才是最新的，不然他一直出的会是之前你没改的这个管道。一定要选择 get to work 刷新啊，在你点赞改完之后保存之后，到这边一定要点 get to work 刷新。 好，这个 display 里面呢，我们看一下啊，我们需要看的就是这个 design explorer 啊，这就是我们的一个射击数据浏览器啊，我们画的一些管子呢，都会在里面。 我们来看一下，这就是我们待会要出的这四根管子啊，都在里面。好，然后这个 display 里面 man boss 啊，也是一个 啊，能够找到管子的一个窗口啊，他跟我们这个设计数据浏览器呢，是差不多的啊，你看你也可以找到确应里面的一个派派一样的是，我们一般呢出图会把这个 display 里面的 man boss 掉出来， 然后这个 cuter settings 里面呢都我们都不是很常用啊，有听一听，然后这个 isometrics 里面的第一个 standard， 我们一般也会把它调出来， 这个就是我们出单线图的一个窗口啊。 options 里面我们也是不常用啊，我们主要就是 啊，这个 iso draft 里面的 get work， save work， 然后 display 里面的 design explorer， 还有这个 members， 然后就是我们 iso drive metric 里面的一个 standard。 好，现在 那我们先来进行单根的一个出图啊，我们这个 iso dramattrickisodraft 呢，可以进行单根的一个出图，也可以进行批量的一个出图啊。 我们现在目标元素先点在这个 tia 杠零一杠八十杠 a 三 b 上，这边三着，这爱送麦克口，我们选择 c e， 这个就是 啊， c e 就是指你当前要出的一个单线图啊，这就是我们要出的一个单线图。这边 options 呢，是一个模板的选择，我们出图会有一个定制的模模板啊， 一般项目的话不会用这这里面这些默认自带的一个 bck 的一个模板，他会有自己项目自己啊定制的一个单线图模板，包括你的图框信息啊，都是可以进行定制的啊，因为我们现在这边呢就用 这个他自带的我们来进行出图。我觉得这个 project 里面的 basic 啊， basic m e t 来进行出图啊，然后这个 detail 呢，它就是一个啊， current element 就是指指出当前的元素，还有一个 detailed list 呢，这就是我们待会要讲的一个批量出图啊， 我们现在就是出当前的这根元素啊，这个 produce 就是爱兽 matrik 啊， 我们点节拍来。好，我们看一下啊，又多了两个窗口，一个 display list 窗口，一个 isodraft messages 的一个窗口。 这个 display list 呢，就是你所出的一个单线图，它的一个 shit 的一个张数，就在这边会显示啊，我们这个就是一根啊，他就是显示了只有一张单 线图，这里边 mac 这次呢是一些我们这个管道出出来之后的一个信息啊，他是不是有错误，如果有报错的话，他这边都会有显示你有报错。 好，这根线是没有问题的，他已经被 pluck 的啊，这是我们的一个 iso draft， 一个 message 接窗口报提示报错信息的一个窗口啊， 好，现在你一根管道呢？我们已经出出来了，我们可以再试一下点击 c e 啊，其他设置不变，我们点击 fly。 好，我们现在可以看一下，我们现在这个迪斯佩的历史里面就有两张，我们点击 aplay 之后就可以预览，也是一样的，跟这个计时单线图一样，可预览看到我们的一个张数啊，第几张，第几张从这边都可以看到。好，下面呢，我们来 给大家讲一下批量出图。批量出图的话，其实其他的选择呢，都是一样的，只是把这个改成一个 detail list， 我们把它做到一个列表里面进行出图，就是一个批量的一个出图啊，我们可以把它全都爱的进去啊，这边你可以选择 你在这边写，其实一样的，他就是一个的一个 mambus 一个窗口哈，我们现在呢要对这四根管道进行一个批量的出图，一样的啊，只是把这个改成 detailed list 就可以了，然后我们点 gapli。 好，我们现在怎么看他都出来了呢？我们可以看他看到这个 display list 啊，里面他就有零一杠八十杠 a 三 b， 然后我们看下最后一根是 tia 杠，零三 三杠两百杠 a 三 b 啊，这里面都有。好，大家可以看一下啊，这个呢就是我们的一个批量出图。 好，其实我们的单线图呢，其实就是这样啊，就已经出完了，还是比较简单的，只要你在你的点赞模块里面把你的一根根管道呢都已经啊没有错误的连接起来，并且都有连接信息的话啊，出单线图其实是非常快的啊。 然后我们我来告诉大家一下，那我们这个单信图出来了之后，我们在哪边可以看到他的一个出图的一个文件呢？ 好，我们这边呢就有介绍。嗯， 下面呢我们来 讲一下，我们这个佩戴曼是出单款图里面的一个抽图警告信息的一个说明啊，这边呢他举了一些的例子啊， 比如说这个第三版 reference cief notice set， 它是指我们这个呃，错误描述多分支元件没有连接管道的一个警告信息。 nature in not in network 呢，是指我们的抽取管线或管线，它的 branch 呢没有一个连接关系啊。 好，这其他的大家都可以看一下啊，他的这个连接信息我就不一一在这边给大家讲了， 其实最好的还是大家在做模型的时候啊，一定要针对我们管道一个连接的五要素，把这个五要素连接好之后呢，是不会出现这些爆错信息的啊， 具体的你，你如果在那个啊，我们的一个，嗯，这个 iso magic message 遇到一些报错信息看不懂的呢，你就可以到我们这个 pdmis iso draft reference manual 里面呢去看，他有一个 icromant manager 里面啊，有告诉你这些报错信息是什么意思。 好，我们现在呢，来讲一下我们这个默认单线图一个存放的一个路径啊，它是在我们 c 盘 ava plot， pdms 十二点零杠 sp 六里面的一个 pdmsus 里面啊，它有我们一个默认的这个单线图的存放路径啊， 就说我们出的这些单线图现在在里面呢，我怎么知道啊？我怎么找到他的一个文件的一个出处啊？我们就可以 可以看一下这个文件夹里面啊，我们可以看到他有一个 plot 一二三四五啊，这就是我们刚刚所出的一个文件的一个路，一个存放的一个啊，跟目录的一个文件夹啊。 好，但是呢一般我们项目里都是定制的，定制他，他定制的话，他一般的路径是会在啊啊地盘或者是你自己定义的哪个盘里面，他给你定义好的哪个盘里面的 啊？一般会存成一个 dxf 的文件啊啊，可以用 cad 进行打开，进行编辑啊啊，或者是出成 pdf 形式的啊，都是有的。这个呢需要数据组给我们定制一个单线图的模板。

我们讲解一下这个管道怎么样出单线图，预览单线图。 好，呃，我们自带的功能有这个 u t n t s 选中管道啊，这个可以行管道或者行不让行，以管道为为基础，或者以 pipe 为基础来生成单线图都是可以的。然后我们请一下 pipasmatic， 那这个图是怎么样看呢？给大家看一下这个图怎么看？这图他他可以，他如果一张一个管道出了三张图，不是说不是说他有三个不让起，就出了三张图啊，有时三个不让起出一张图，有时一个不让起出三张图，四张图、五张图都是可能的。 好，这是阅览单线图，如阅览单线图的这个在这个窗体上可以进行切换，就在这个位置，要注意 啊。然后这个单线图是怎么样看呢？呃，这有个近北，你可以框按着鼠标中进，不松框，框动，他就把这个地方放大，按着不松拖动的时候拖个框，他就把这块放大，然后要缩小的时候用滚轮来缩小缩小， 然后这个材料报表，那我们这样框可以看得到它有材料报表，这个是由于配置文件来配置的。后期我要讲这一块怎么样设置这个单线图的一个配置文件，可以做一个专题给大家讲解。 好，今天指示设计人员怎么样使用，至于管理员怎么样配置这个，呃，这个单线图后面我会给大家讲， 还有种我们有预览的方法，我们用我们的这个 p platinumplus pcmplus 来来进行预览单线图 这个插件，如果大家要试用的话，可以找我们找我，我给大家安排，然后选择这个管道把它加进去 啊，这里可以可以出这么多单线图，或者一根根的出，一般来说第一根可以一根根的出，然后就生成轴侧图，这个也是可以有配置，这个有个比较好的一个优势， 知道他出了多少单线图，也可以检查检查一下单线图的错误，然后单线图预览里面有几张图，可以这样去看。对，然后双击，他可以看这一个单线图，这个图框是预览的时候是没有的 啊，这个是没关系的，预览的时候没有。然后这生成的图，第一张图，第二张图，第三张图也是一样的啊， 然后它生成的 g、 w、 g 的 图就在这个路径上，可以看，就在这个路径上 g 盘的 p d， m， s plus s， a， m 杠 s， o， 我 打开给大家看一下， 这里就有很多项目，我们这出的单线图就按照项目来区分了，我们这是 sum 项目， s a， m， s， o， 这个就出的单线图好，还可以有其他的一些功能。我们把这个单线图删掉，我们来看一下生成了哪些单线图啊？ 我们再来生成一次，它会生成这三张单线图的。 好，这有三张单线图，它生成了三张 d、 w、 g 的 图，然后三三个 pdf 的 图， pdf 的 图也可以啊，我们打开 pdf 的 图看一下 啊，这上面的单线图就直接可以打印的一个目的， 然后我们这一块也可以批量出，我们来看一下，批量出一下，把它全部加进去 好，然后点一下生成单线图，那么这个文件文件夹里面就有了，我们来看一下， 好，它就生成好了，生成好了之后有可以检查出错误的管道，这有错误的管道在这个地方列表这两管，这两个管道生不了，生成不了单线图，那你可以关掉它，把它拖进去检查一下 到底是什么样的一些问题，他什么可以按住 shift 键往里面拖，这个是管道的，呃，那个分支都没有连接在一起，肯定出不了单线图的，这个呢？这个估计也是一样的问题，这个也是一样的问题，不能这样，我们的管道的不让起，必须有头位连接才能出单线图，大家进模的时候一定要注意 好，然后我们生成的单线图在这个路径下给大家看一下。 好，这个路径下有，我们来看一下这刚才生成的单行图，我们用类型来排一下，这里 dwg 图我就不打开了，它都是带有图框的， 然后这里面的图的话，我们可以选中它，它是按照图号弄的，然后比二用抖币进行合并，可以把它合并成一起， 那么实际项目中这样去合并的话，到时候可以直接批量打印的，我们来合并看一下。这就是单信图的一个生成，非常效率非常高 啊，其他的一些配置回头有其他的教程给大家做讲解。好，这就是单信图的一个，呃，预览和单信图的一个生成的一个介绍。

好，下面给大家讲解一下管道进模管道模块、 pad fork 模块，我们怎么样切换到 pad fork 模块？首先点赞里面要点一下 pad fork 模块，这是第一条，明白吗？好， pad fork 模块 是不是？然后管道的层次给大家讲一下，对吧？我们切换到把 popover 模块之后，这里有提示 popover 模块是吧？然后我们要创建，创建管道，创建管道我们要请到自己的层次里面创建，那有人问我能不能在这个里面创建？可以啊， 说你跟你把你把你的 pdf 文档放在 d w g 文档的文件名中文是一样的道理嘛？各放各的好吧。好，这个没有信件死啊，就是你这样的 pad 要放在 pad 里面啊。 好，我们选到这个 type， 然后选择可选择 create， 我 们的层次是什么样？层次就 type 下面是 dom， 呃， type 下面是。呃，呃， dom 下面是 type 下面是 block， block 下面是管件儿，应该之前应该看到这些信息，对不对？通过感受 就是 type 下面是 block 下面是分支嘛？有多个分支？ block 下面是有很多这种 component 软件。弯头啊，管件儿。好吧？好， 我们讲管道之前首先有一个信息比较重要，就是我们的管道，管道必须有等级，管道等级这概念，我们管道等我们创建个，我们想我们点派破模块会多一个工具条，我不知道大家能不能看到自己有一个工具条，这个地方 对吧？地方有个默认选择的一个工具条，默认选择的一个工具条，对吧？默，不是默认选择等级的一个地方，默认选择等级的地方，我们光标放在上面记就是设置 fat， 呃， type 是 不是可以选，是吧 啊？然后我们选到 a 幺五零吧。 a 幺五零是一百五十磅的是吧？选择 a 幺五零，然后点， ok， 我 们选选到默认等级 a 幺五零。好，然后我们就开始创建 type 呢？ create type type 的 名字， type 的 名字就是管信号，根据 pid 的 上面管信号来命名啊。所以我现在写的比较多一点啊，比方，比方 pa， pa 管线，不知道什么戒指啊，呵呵，然后幺零零幺空气管线，好吧，幺零零幺 杠，幺五零杠二百五。嗯， 我还缺不缺东西？不缺了是吧，能理解这些东西代表什么意思吧。这是戒指，这是序号，这是管道等级，这什么管件？然后这个 n 是 什么？ 不，不保温是吧，还一般，还有啥？我这不保温呢，已经写了，还有什么类型呢？不是除了保温以外还那这些类型以外管信号上面还有没有其他信息需要表达的？应该够了吧。对，一般还有装置号，有时要写个装置号。 对，好，然后这里简单说一下，如果我们的管号是六寸，我我们该怎么写是吧？你可以写六寸，或者写六就算了，有人不认识 我，我们认识就行了，大家都认识就行了，一般人会认识的。好吧，要是不要带寸的符号啊，有的带寸的符号担心有问题啊，但是有的项目中带呢，也没关系。 那如果你咱们的项目能可以不带，我建议不带，就是要非要带的时候可以带是吧？好，一百五啊， 然后这个地方就默认有个等级，是不是等级就已经帮你选了，明白吧。因为我们之前写的 a 幺五零，它创建管道的时候就默认就是这个，如果你不是这个，你可以在这换，知道吧？你可以在这换啊，我们现在不换，我把名字输好之后点 ok， 好，我们我们到了这个创建派普的时候点 ok， 自动弹出 create 不 让起，是吧？ create 不 让起，下面有几种模式，对吧？有 connect 模式或者精确坐标的模式，我们默认 connect 模式，就是点一个头，点一个尾，比方管口是个头，管嘴是个尾，管口是个头， 那个三通是个尾，好，是这个意思，所以我这里啥都没设置，就就用 connect 模式点 ok， 好 吧，点到 ok， 好，它这个时候就选择了 connect 不 让起，对不对？ connect 不 让起头， head 是 头下拿，还有个尾， tail 是 个尾，我们选到头头的话，你们要连到什么类型？是什么类型呢？多走是吧？ 好，我们把我我们的 logo 找到啊，把这个拖到边上来，把我们 logo 找到。我们头一般蹦的流向是什么样的个流向啊？是这边流到这边是吧？ 好，经常是头定到流向的起点，然后然后尾定到那个流向的出口，明白吧？是我们现在教学的时候，我就，我就做反的啊， 好，我们头垫到这边啊，跟我一起操作啊，头垫到这里，它实际项目不能这样的啊，实际项目不能这样的，但是我就就当这个泵是从这里进这里出啊，好吧， 好，然后我们点 apply， 然后点一下这个管嘴啊， apply 屏幕变灰，点这个管嘴，它就头垫到这个管嘴了， 明白吧？然后我们点到这管子，其实它有一条线呐，看到吗？有一条线呐，线是连到哪里去了？连到另外一点是连到零点，明白吧？然后同样到，你看屏幕，同样到你点一下尾， 尾点一下，然后点 ipad， 再去点你的尾。好，这个跟我们要点到东西之后，然后再去点， 检查一下自己头是不是定到这上面来了，尾是不是定到这边来了，看一下是不是这个管口啊，检查一下，是的话，我们就开始配管了，假如你把尾定错了，好吧，就现在啊，其实有尾定错的，你把这个的词密词掉了，那我们肯定要修改不让起，是不是，明白吧， 这修改不让起显得目的范啊，不让起，知道吧？ is pronunciation， 知道吧？这地方啊，不是不是啊，这个不是这样讲的。不是啊，我们用 connect 啊， connect 不 让起，群众 connect 不 让起啊，说错了， connect 不 让起， 然后我们的尾下方拉，选择尾点 ipad 也是跟它一样啊，尾点 ipad， 我 到这个上面来，就连到这边来了，然后我再点 ipad， 屏幕变灰，点到这边来，它就到这边来了，大家试一下 connect 好，我们这个不让，请连接好了之后我们再来配管了。配管之前我们要做个准备。做什么准备？要 setting settings 好， 然后去除 opt 键，最后一个 好， settings choose all 不 行，好， settings choose all 不 行，好，这每次打开软件都要设置一次啊，其实管理员可以把它配好之后，然后后面的就不用不用设置了。好吧，管理员会会把这个配好的 好，把这一个没有配好，就这样选一下也不是很麻烦啊。我现在基本上每次都这样选一下啊，求多。不行，把它改成 o， 把 alt connect 勾选上，把这两个选选上， 然后选上了之后选上，完了之后点 dismes 即可。好吧，设置一下。好，我们设置好这个 setting to the object， 之后点 dismes， 之后我们就可以 create component 来创建管件。创建管件肯定要选中谁来创建呢？不让其对不对？好， 群众不让骑才能创建好吧。然后这就是配管的界面，这个界面很不友好啊，但是大家请用原生态的我讲一讲，然后经过改造的我大大家在后面管理员给配一下，或者就用原生态的也够。好吧，我就跟大家讲这个配管界面， 那我们就开始配管了。啊啊，我们选中这个不让骑是吧？这上面有个顺配， foreword 是 顺配，默认是选到 foreword， 但是你有可能下次你被自己点到 backword， 你 要点到 foreword， 一个不让起，从头到尾，那我创建镜片会在哪个地方创建？起头这边来创建，明白吧？ 好，我们在头这边创建，那就是 foreword， 选中选中这个不让起是 foreword。 好， 我们在在这里面有很多管件，是吧？管件， 然后选择那个 guestkate， 呃，选择 guestkate， 对 吧？找到 guestkate 这几个单词大家应该是都认识 啊。 guestkate 镜片加 create， 它这里面左边就有镜片创建好了，是吧？那它市面项目没有外形啊，我们一般我自己做的库，一般做一个外形三毫米啊，四点五毫米啊，做一个 好，把镜片创建好。镜片创建好之后再找到法兰 get， 找到之后再找法兰， 然后你这光标，你如果刚才没有瞎点的话，还在 get 上面，它就会往后面再来创建法兰，你千万不能点到不让其上面，那就错了，是吧？ 请到请到这个镜片上面，如果没有下，点到法兰，法兰就是 f l， a， n， g， e 发动机发是音译过来的，然后点 create， 点创建好我们这个法兰，就法兰有多种类型，法兰有多种类型，我们直接选第一种类型，对焊类型的。好，我们这法兰就做好了。 好，大家再选中这一个法兰，然后选择 apple， 是 不是选择 apple， 明白吧？ apple 弯头 create， 然后这里面有多种弯头，选第一个弯头，九十度的弯头，好吧，选九十度弯头挺 ok， 然后这个朝向默认就是对的，是不是我以前讲的这项目可能做的时候朝向不对，它比方朝向是朝其他方向，我要把它转过来，它可以用 direct n， 大家请选中 direct n， direct n， direct s， 对 吧？ direct e， 它就可以调它的方向，直接朝这个弯头出口的一个方向。 direct n， 大家选中 direct n， 把它调到正正的啊，正对这边， 然后再做一个弯头，九十度弯头，让它 direct 点一下 direct， 它就朝下了，大家做一下，看，我操作的时候我不会把这个窗体挡着这个东西啊， 你放在边上一点，放在这右边，或者放在这边，对吧？我讲课的时候放这边，我实际如果工作的时候我就放在这个最右边，不要去挡着他，放这里也行。是不是？你你你把他挡着，你都不知道左边是个啥。好，大家尽量空一下 或者压压一部分，你能控制好就行，是吧？啊？好，然后这个这个地方，这地方刚才讲的 direct 对 不对？它有个 direct 的 方向，然后我现在把它这弯头给删掉。好，这弯头给删掉， 大家把这个做好的这个弯头给删掉，做的第二个弯头，这个弯头不要删。然后我们选中这个弯头，选中弯头，我想要让它只管段为想让它的只管段为。一千，我怎么样处理？我告诉大家怎么处理这个选中这个弯头啊， 配管界面没有关啊，一直都没关，然后在下面输入一千，下面输入一千车，然后有个 support support 啊 support， 先输一千回车，然后点 support， 先输一千回车，点 support 下哪点一下 support， 它就有一千的一个长度。 好了，我们再选。选中这个 apple 啊，时刻要选中这个 apple 啊，然后继续顺配，我都没动啊。选中这个 apple， 然后再来创建 apple 是 吧？里面的东西我带大家认识一下啊。那 e l， d 是 什么？看有没有认识的。 翻译一点， a t g a 做做标记，点就是逻辑支架架点可以这么理解，笨的是弯管，不是弯头啊。弯管笨的后面再理解啊，到后面再理解。 c i p 呢？ 啊？管帽 copy 呢？拷贝能嘛？拷贝能，拷贝能。然后我们还有一个 cross 是 什么？四通还是三通啊？ z r o s s 四通是吧？然后下面的呢？ f 长管， 然后 gasket 是 什么？ instrument instrument 的 ok reducer 大 小头，大小头尽管，哈哈。 b 呢？联通 unit 呢？ 活接活接头，这个呢？阀门下面呢？法兰 ok， 弯头是 锐维阀，后面是个组件，就是管道上面，有时候可以做一些组件。好，大家都认识了吧？这上面啊，这上面的一些东西都认识了好 没有。专业四级都没过是吧？专业六级都没过好，然后，然后我们接着再来做弯头，接着再来做弯头，选中他，在我们这选弯头太多了。有个技巧，直接按键盘的 e， 可以 定位到 e 相关的一个管件上面， 把按键盘上的 e 可以， 如果你找找的很烦的话，你可以按一下 e， 用它，然后点一下 create， 好 吧，然后选择九十度弯头第一个，然后让它 gedit 朝下，看到吗？大家都朝下了，没有看一下啊，这个 gedit 是 让让这个出口的方向朝 d 对， 好，然后断了这一个之后大家看啊，这个都大家都实现了吧， 都实现了吗？实现了是吧？实现了之后我们我们想让它对齐，是不是齐？用什么操作？我们用 mod editor 也可以，但是不用。我们现在不要用 mod editor， 直接用上面的一个界面， 我们选择此路，此路是沿着哪个上面走？此路功能下拉，我们下拉点到此路，而 edit， 大家都用 edit 试一下。 点到 edit， 然后 edit 点到哪个上面呢？点一下这个管管管口，不要点到这个线上面去啊，放大一点，稍微放大一点，不要点到这个线上面去，等会再连不齐的话不要找我啊。 点到这管口啊，我已经放了很大。 through edit， 点完之后把这个视图控制到这里来啊，把它对齐啊， look down， 对 齐，点一下 through edit， 然后点一下这个管口， 比如 edit， 大家做笔记，朝着一个点对齐，好吧，接着我们要做一个三通，一分为二，我们继续是选在这上面的是吧？我们又瞎点的话，还是在这位置，我们找到 t 是 吧？找到 t e e 好 吧，然后 create t create 到 t create， 然后我们选择选择一个等件插通，我们主管件上面有啊，两百五，我们找个两百五的插通，两百五的插通，大家选这个 st， 好 吧， st 类型的， 那能选到这个吧？好，两百五。 s t 啊，点 ok， 我 们会发现我们这个三通就做好了，哎，我是不是选错了，重新删到，我选错了之后重新删到，再选到 apple， 再点到 apple， 啊， 我选错了啊， s t 两百五。对，大家选到这个三通， 然后我们这个啊，这个，这个管口，我们要怎么样创建？我们创建的时候，呃，创建好了之后要改他的流向，他要是怎么样流流进来呢？我们看一下教程上有个三通的流向，嗯，先不管吧，算了， 我们是要从这个口出，从这两边流出，流从这边流进，从这两边口流出，是吧？要这种是吧？是不是我们三通要长这长长成，长成这样的个样子，是不是？所以我们要修改三通的一个流向， 我们选中这个三通。修改找谁？ modify？ modify？ 什么东西？ component 是 吧？修改原件儿，原件儿里面有个流向， root r o u t e。 好 吧，这个地方就修改三通的流向，大家跟着一起修改。 好，这里有三种。这三种其实有图片啊，教程中有图片啊，但是我觉得大家试一下就知道了，不用看，去看图片。 好在这个里面啊，我们这个流向改成第三种吗？是不是第三种啊？ 但是它我这个线的方向看到吗？它是往这边再配管，不对，是不是我们这线的配管，我们要往往这边配管。这时候用什么用？用 reato 也行，用 direct 都行，再用 reato， reato 一 百八， 再转到一百八，好吧，有个 reato 一 百八， 明白吗？ 然后或者 direct 让它 direct w 也行，是不是啊？你 direct w 也行，这个这个口的朝向让它朝 w 也行，明白吧？也是一样的。 好，大家把这个参通朝向朝到自己的自己的这边，但试图控制要控制好一点啊，那你才知道朝向什么的，对不对？好，接着我们再来做啥？ 这个大家做好，你如果转的不知道方向之后，可以点一下 o i， 又回到最初的最初的样子上来，然后我们再点 i 它最初的样子是不是还是朝这边，然后我再让它 directw 也行，好吧，反正我 directw 就 行， 大家一定要把操作到这边来，然后我们接着在三通后面再来做一个 apple， 再来做一个 apple create， 九十度它这里，然后然后用旋转，也可以用 direct g 就 行，是吧？那朝下好。好 呢，我们继续用 script editor 弯头还是选中直接点下呢？点一下 script editor 去点一下这个管子，我们就管道拧好了。 有个知识点要说一下管道为什么自动就会产生了管道，只管道为什么是我们 pdms 中没有明显的一个管道的原件，看到吗？ 没有明显的一个管道原件，管道原件，只要你两个弯头是这两个弯头，这边和这边是对齐的，它就会自动自动出一段管道，它是管道，是以垂管件给带出来的。 管道是有管件这种弯头啊，这种这种三通啊给带出来的，他是受上一个管件所带出来的，前提是你这个能跟他对齐的情况下能带出来的。好，这是一个知识点。 好，然后我们选中这个，不让其把下面的法兰和镜片做完了，做完，好吧？选中这个，呃，不让其，我们为什么要选中？不让其？我们这有反配啊，而我们选这个弯头，选择顺配，我们再做镜片，会在哪个方，哪个地方创建镜片？ 还在这个地方创建镜片，明白吧？反配呢？在这边，反向配管是在这边，能理解，是吧？那如果我们选择不让起，我们顺配会在哪里创建镜片？ 会在最前面这个地方创建镜片？薄型的这个地方创建镜片不是我们想要的，明白吧？所以我们要选择 backward， 选择 backward， 选择不让起的 backward， 然后可以在这个地方创建镜片。 好，然后我们选择镜片 escape rate， 就 这里有镜片，然后我们再选中镜片的时候再创建法兰。如果我们选择顺配，它会在哪里创建镜片？ 它都会在这里面，在哪创建镜片，是吧？如果我们选择反配的话，它会在这个流向反的方向这个地方创建镜片，明白吧？好，再选择法兰 create， 选择第一个法兰。好，这就是我们简单的一个配管的一个介绍。

这堂课我们来讲一下多分支连接。好，下面呢，我们就来创建管道， tia 杠零二杠二百五杠 a 三 b 的这根管道等级是 a 三 b， 它是一根保冷管路啊， 我们看一下最后的一个啊，情况，最终完全情况是这样的啊，好，我们现在进入到 pdms 里面。 好， sample， 我给他复制一下，留着 password 也是 sample， 点击 ok， 我们进入 pdms。 好，我们现在看一下。点赞是不是在这个 app work 上啊，同时我们这个 settings to option， 我们来选择一下，选择 o， 这个，选择 o to connect。 好，现在呢，我们来看一下我们这个啊，创建这根管道的一个啊，参考的设备模型，我们选择 c 幺幺零幺 cba 里面的一幺三零幺这两个。我现在呢啊，要在我这个，嗯， c 幺零幺的 n 二口以及一幺三零幺的 s 号 s 三口之间创建一根管道啊， 好，我们现在先来把这个管道给溅一下。 create pipe ti a 杠零二杠二五零杠 a 三 b 到名字这边这个 specific 可以选择 a 三 b 啊，这边这个英雄类型 k 呢？我现在先不打钩，因为我待会教大家一下，如果在你忘记把这个保温或保冷打钩的情况下， 而且在没有插件的情况下，我们如何给管道加上保温或者保冷啊？我们点击 ok 先，然后这个 hbows 这个温度我们也先不输，这边我们输入两百五，点击 ok， 好，他就跳出了一个窗口啊，让你创建不让去啊，我们先不选。我们现在呢，先来看一下我这个管嘴的一个信息， q 杠 p 一 啊，他这个是一个二百五十管进管道尺寸二百五十的管口啊，这边呢， q 杠 p 是一个 boss 二百的一个管口啊，所以这边我们势必会加一个大小头啊，来给他进行一个管道的一个调节。好，我们现在来， 我们点击 ok high 的，选择 nozzle， 选择塔上面的 tail 也选择 nozzle， 选择换热器上面的。好，我们再 create component， 我们就开始创建广建了。这边我们选择一个正向肤色，这个音色类型我还是不打勾， 然后我在这个正向上我加上一个垫片，我加上一个付烂纸， 选择 wn 的，不再选择一个 tt， 我们就选择二百五十 的啊，好，我们现在选选好了一个三通，现在这个三通呢，不是我想要的一个形式啊，我们可以看到这个三通啊，他是从分支端进两边出啊，从 p 三点进，拼一 p 二出的，所以这边呢，我们要改一下这个三通的一个属性啊， 我们通过点击当前元素，在三通上，我们通过 modify component arrive leave 啊，这个就可以改啊， 来，我们来看一下啊，他这个三个点他也有，我们摁一下 f 八有一二三，我现在是要三点进， 一点出啊，二点出啊，我这个 arrive 我就选择 p 三，我点起 aplay 啊，他现在就已经改了，你看他这个虚线已经到三上面去了啊，然后 v 五还是二， 这个是对的啊，我 arrive 改成了 p 三 dismiss， 这就是我们这个三通的这个点的进出啊，是可以通过这个方式改的。 modify component arrive leave 啊，可以改， 然后我们再点击 connect 好把它连起来啊，他现在劈三点就跟我的头连上了，因为我的 arrive 是 p 三，然后我们啊 rotate 先九十度， 好， f 八看一下啊，有推特一百八十度啊，将他这个虚线端跑到我这边来。 好，我就先是拨一个二百五十啊，我们先不管啊，先是拨一个二百五十，然后我加上一个，嗯，大小头两百五，变两百的一个大小头偏心大小头。好，我们看到已经加 好了啊，现在呢，我选择反向肤色，当前元素在不让去上，我从尾端开始加，我选择垫片，选择 frances 法兰 w n 形式的，我在选择一个弯头 rotate 一百八十度 through next 啊，我跟他跟我的下一个我这个部件的 pr 方向跟沿着 pa 的方向啊移动啊，跟我的下一个部件的一个 pa 对齐啊，我在 选择一个 apple rotate 一百八十度啊，我看一下啊，这样呢，我就已经啊完成了创建，但是他们没有连起来啊，我们来看一下 啊，量一下。好，我们看一下啊，他现在是上了三个方向都有一个这个偏差啊啊， 再量一下，我们一定要把它量准确了， 好，他现在高度有个二十六点九九的偏差啊，然后 xy 方向都是有偏差，还没有对齐。 好，我们现在先把这个啊弯头我撕破一下，撕破零，直接跟我这个啊大小头给连上，我们再输入 next， 让他跟下一个元素对齐， 然后我们再使入 ce， 好啊，我们这个就连起来了，但我们这边线有直 直管断啊，其实我不要这个直管断啊，我们在反向肤色，四步 四步，再点击输入 ce 啊，跟元素对齐，再点击输入 ce 啊，这样的话我就是实现了我这两个啊弯头的一个直连，然后我这个大小头和我这个三通， 我这个大头和我这个三通跟这个弯头连上啊，这样我们就实现了这个啊，管路一半的一个创建啊，现在呢，我们要把这个管口也跟这个管道连起来的话，我们就来创建一个 branch， 重新创建一个 branch 来进行连接。 create a branch， 点击 ok head 是一个 tea tail 是 nozzle。 好，这样我们这个分支就建好了。我们现在反向肤色，先来加一个垫片， 再来加一个 french 发蓝，同样的，我们来加一个弯头 rotate 一百八十度 through next， 再来加一个弯头 啊，我们看一下啊，然后正向肤色我再加一个大头，因为他现在这边是两百的，这边是两百五的，我们来加一个大头 reducer， 我选择一个两百的拼音大头啊，一样。 然后我们这个，因为他这个 sunax 之后是与这个三通的中心对齐的，他偏心大小头吗？他这个啊，起点和终点他是有一个高差的啊，所以我这边在正向肤色之后啊，让我这个弯头跟这个大头对齐，点击输入 ce， 再点击四步。好，我这个管道就已经创建完成了。好，大家可以看一下。

我们来讲一下如何创建带有仪表调节法组的一个管道。好，我们现在呢，进入 pdms 来创建一个命名为 tia 杠零五杠一百杠 fic 的一根管道。 创建的大致的形式呢？如下啊，我们这里面会用到很多的命令啊，我们现在开始进入 pdms 建这根管道，点击 rampdms。 好，我们选择 simple， 点击 ok， 进入 pdms。 好，我们看一下我们点赞按，里面是不是进入了 这个 paperwork 啊，然后设置 settings， choose options， 我们选择，哦 or to connect dismiss。 好，我们现在呢，来把我们的一个参考的一个设备和结构掉进去，我们选择一幺三零幺，这个设备在 steal 里面呢，我们选择一个 paprik， 我们的一个管廊。 好，现在我们进入到呃中 chain 钢 pipe 里面，我们选择 create pipe， 我们输入 tia 杠零五杠一百 杠 f i c 等级，我们选择 f i c hb 特里面， 我们输入一把，点击 ok， ok， 好，现在调出了一个创建 branch 的一个对话框，我们点击 ok， hi 的，我们选择孬走。 好，这样呢，我们这个呃分支就创建好了，我们在 croitcomponents， 我们来创建部件。好，我们首先呢，嗯，先创建一个垫片， 就选第一个，再来创建一个啊，法兰 flance， 我们选择 wn 形式的。好，我们再来创建一个 弯头 rotate 九十度 rotate 一百八，我们四步一百。 好，我们去剥凉拌吧，尝一点给他。好，我们现在再来创建另一个弯头 direction down， 我们输入，嗯，九百， distance 九百。 接下来呢，我们来看一下我们啊，在这个地面高一米三的啊，管管体标高一米三的地方呢，我们创建一个法组啊，我们啊，这边用到一个命令 position， 我们 现在再建一个弯头啊，再建一个弯头，我们用到 position componentbup chiup 拨成 pipe 选择。嗯，一米三 这边呢，我们选择 on to， on to， 我们选择这个精确定位啊，我们选择这个 you， 又是零啊， up， 零方向就是离地面一米三的地方，点击 ok， 点击 apple lie。 好，这样呢，我们这个我们可以看一下 position 啊，一三五，七点，一五啊，这就是我们这个管体标高，就是一米三啊， 我们这个啊，弯弯头，我们现在呢，先再把这个啊，他的整体的一个管道的走向先给溅出来啊，我们再来创建一个弯 头，九十度啊，我们来看一下我们 ppt 啊，我们把它建到这个弯头，距离我们这个钢结构的一个中心，是啊，五百啊， 把它往上走， direction you， 我先输入，然后我用这里面的 position component 的一个，嗯， distance 啊，我让他拒这个钢结构前面五百，我们来看一下， 我们选择 in front， 选择 id cursa apply。 好， 我们现在可以看一下他现在就是聚这个钢结构的一个，嗯，我们来量一下 genetic graphics， 我们看一下他距离他的钢结构的一个中心是五百。五十八啊，看一下，据他的一个表面是五百啊，这个 infront 就是距离这个钢结构的一个表面啊，一个轮廓外轮廓线的一个面啊，五百啊，好， 在网上见，我让他，我再见一个弯头，我要让他到这个钢结构上表面一百， 同样的 position component 底标高啊， b o p t o p 波长虹 pipe， 我这边输入一百， ctrl 是一百，然后 on to 就是指的我们的一个上表面啊，距离这个钢结构上表面一百。 我点击输入 id cus， 我来捕捉这个啊，这个元素啊，这就是一个上表面一百啊， 然后再选一个弯头 direction you 死步 distance 是两米八， distance 是让我走到这个管廊的一个中心，再创建一个弯头 rotate 九十度。好一样的，我要去这个钢结构上表面一百五啊，我输入 position component b o p t o p 啊，这里面输入 bottom or pipe clear 认识输入一百五，一样的是 on to 上表面吗？所以是 on to 输爱迪克色，点击这个钢结构。好，他现在就是离这个钢结构上表面是一百五。现在呢，我们 connect brain 取把这个 branch 的尾部收一收， last member。 我现在呢，看我们这个啊，模型里面呢，我希望他这个啊，尾端呢，达到我这个钢结构的一个 啊，最外面这根钢结构再出去五百啊。我们现在来看一下这个命令我们该怎么操作。我们选择 position component branch， 因为我是对分支进行一个修改。 branch distance 我选择一个距离，我输入五百， 这里面我输入一个 to form 和 to 呢，是一个道钢结构，一个中心啊，其他的都是到它的一个外轮廓线的一个距离啊，我选择一个 to 五百，我输了五百，我就是阿迪克斯 apply。 哦，错了啊，我这个尾端和尾端和头端我没有定义，我现在这个在焊的上啊， 我们现在把这个对定到特欧上啊，我们重新来用一下这个命令啊，我们选择 position branch distance， 这边我选择特有，这边我选择五百，然后我选择 two， 输入 id cusser， 点击 aplay。 好，我们现在看一下啊，他没有出去啊，那就是我的兔和 frome 搞错了，我，我再改一下，把这个改成 frame apply， 点击艾力克色。现在大家看一下啊，他现在就是离这个钢结构的中心五百的距离，我们可以量一下。 好，这边就是一个五百啊，大家看一下啊，这个呢，我们就完完成了我们这根管道的一个啊走向的一个创建啊，刚刚我那个头被我改掉了，我现在把它重新连一下。 hi， the nose apply。 好， ok， 这样就完成了一个大字，走向创建。

今天继续讲一下我们的 pdms 这个软件，呃，我们通过前面几节课已经将嗯， pdms 介绍呃以及这个操作界面都呃介绍完了。然后我们又讲了 pdms 三种，呃，三种的，呃设备建模方式，分别是大金木式建模，嗯，参数化呃，设备建模以及标准化设备建模。 然后还讲了如何通过嗯， dbs 呃导入导出这个设备模型， 嗯，同样的还有一种也是还有一种方法也是可以导入导出设备的，嗯，可以导，因为 pdms 它支持，呃，不止一种格式，嗯，它可以，呃支持 s t p 格式的文件。 tp 格式的文件呢，是咱们用一些机械类的，机械类的一个设计软件，嗯，进行一些机械零部件的建模，我们可以通过 stp 格式导入 pdms 里面。来啊，上节课没来得及讲这节课就简单的带一下吧。 呃，如何将一个 stp 格式的文件呃，导入我们的想要的一个想要的层级下面去呢？首先肯定是先选好我们的 呃， room， 比如说先选好这个设备这个 room 里面，然后在 utilities 里面 tentitis 里面有一个倒数第二个是 input， 是输入， input 输出，呃，我们的 pdms 软件不仅可以，嗯，导入， 不仅可以导入 ftp 的，也可以输出 ftp 的一个文件，但是 ftp 文件的输入或输输入或者输出，它是以快的形式来进行的，嗯，也就是说它，嗯不可以编辑，是我们选不到一个特征点， 呃，就给大家简单的讲一下吧。呃，如果我们想导入一个一个 a p p 的话，就首先点 in bot， 然后这边是 c e， 就是选择我们选择我们想要放的那个，选择我们的文件夹，嗯， 选择我们想要放入的文件夹，这边我想放到我一块块版本里面，然后这边是我们想要导入导入设备的一个地址。 呃，大家如果放在桌面上的就选桌面，放在自己地盘的选地盘，注意它是一个 s t p 格式的文件， 然后一切都准备就绪之后，直接点个 input， 然后大概等个几分钟就好了。 嗯，注意啊，这边就是 stp 格式的文件，嗯，导入到 pdms 来，呃，尽量格式不要特别大，要格式小一点的。就是说可能几兆啊，十几兆的可能好一点，一百多兆的话，导到一半的话， pdms 软件可能会闪退的。 对，它有可能会闪退。那我们再讲一下 s t p 一个格式的导出，导出的话，导出的话是，呃， m e i export 或者导出，导出的话我们建的设备都可以导出选 s t p 格式的一个文件。呃，我在这边比如说我想导这导出这个 e 幺三幺三零幺，我是 e， 我给他放到一个桌面的文件夹里面，我给他放到一个桌面的文件夹里面。放哪里呢？我之前好像创建了一个地盘，我看一下， 嗯，地盘 pdms， 我先复制一下这个名字， 那我们就放到地盘这个文件夹里面吧，然后名字我们前面名一幺三零幺， 这边我们选， ok， 然后我们这个一幺三零幺这个设备就通过 s p p 的格式导出来了。导出 s p p 格式的文件，它也是可以用其他一些知识。 s p p， 嗯，这是一些打开 s p p 文件的软件打去浏览的，比如说像 sorry the box 啊，这些都是可以的， 我们看一下 s t p 导出来是什么样？导出来它就是一个文件的形式，就是将我们这边的一幺三零幺 t s t p。 在实际工作过程当中，有些业主是需要 h t b 格式的呃文件的，所以这个也是咱们需要掌握的一项技能。那么如何导出呃导导入呢？导入的话我刚才就简单说了一下，嗯，现在咱们咱们就 我再操作一下，操作一下就是说有灯绿色，嗯，音炮的输入，输入码，我们再选择这个层级，我们选中我们刚才的放 s t p 的一个文件夹， 我们这边点一炮就就可以了啊， p b 就就就有了， 这就是我们的 scp， 就是这么简单啊。这边我把一二三零幺 e t 我就给他删掉了。 好，来言归正传，讲一下我们这节课的重点内容吧。我们前面把呃把一些基基础的该讲的已经都跟大家介绍了，这节课我们就呃言归正传，讲管道建模。 嗯， pms 这个软件最重要的模块，也是我们的管道建模，因为它是一个非常强大的配管软件， 从这个图上也可以看到啊，这个管道是非常多的呀。嗯，要想呃如何如何建好，又如何 将我们的管道整个系统能够运行起来，又想让我们的管道变得好看，嗯，这个也是一门学问啊。 我们先看一下目录，目录他讲的主要是呃管道模型的数据结构，然后数据结构层次，数据结构术语，呃管道基本部件， 这个等会咱们都介绍一下。这边还讲了管道建模，告诉我们了管道的等级分支，嗯，都能设计模块，创建管道以及管道的一些练习。 管道模型。数据结构，呃，三点，一点一，数据结构，数据结构层次，呃，还是在设计输入浏览器中，呃， word 是最高级， 然后 word 下面分 sit， sit 又分 room， room 里面，我们这边就是管道专业派，我们可以在 room 下面再建一个 paper， 呃， paper room， 然后， 然后管道是由，呃，每一个不让去组成的，管道是由一根一根不让去组成的，这边是不让吃，不让吃一，不让吃二，后面还有很多 不上去是有不同的部件组成的，这些部件我们可以包，包括我们的弯头，三通、法兰管件，嗯， 呃，以及什么像我们的 olat 就是管座，呃，等等啊，很多宝马，法兰等等都是属于我们的部件。 然后数据结构说明，通过数据设计输入数据浏览器，嗯，查看设备数据结构， 呃，设备数据结构咱们之前的课也讲过了，然后这边管道也是类似的，我们点开管道，管道，呃，我们点开管道动之后，呃，他管道，他也是有一个一个层级来组成的， 嗯，比如说我随便点开一根管子， tight， 我们选择 pad 升级， 选中了这个 pad 就是管道。然后下面的每个 branch 就是，呃，我们管道里面的子成员，子成员，然后 branch 下面又分了各个部件，有垫片，法兰， 呃，意境，嗯，等等，还有法兰一，法兰二，呃，这边都是介绍的，有阀，有弯头等等， 这些，这些都是属于我们管道里的部件。 然后咱们从这个图上可以看出，我们管道是由 branche 组成的，它每一个 branche 就是一个分支，然后 branche 和 branche 之间有连接关系，它就组成了一个管道。 我们讲一下数据结构术语，呃， word 项目在创建，这个都是老生常难了，再讲一下，就是给大家，嗯，增加一下印象嘛。 word 就是项目 在创建项目时，系统自动生成。 word 是整个项目数据，呃，最高级 fight 分区系统或者单元，也可以是整个工厂。 word 下面的第一集。 room 是专业，是同类原件的集合，呃，组成一个逻辑组，并不是空间分区。 type 是管道， pad 是管道，是由分支组成的，呃，根据情况可以生成至少两个端点或多个连接点。 brown 指分支管道的下一集，呃，由具有连接关系且按照顺序排练的部件组成， 只有两个端点可以，但可以生成多个连接点。他这个连接点就是说， 呃，咱们不让去上面。呃，如果，如果，如果说有三通或者，呃管座，就会多一个连接点， 这样就可以顺着多个连接点。它的意思就是这样，我们通过，呃，这个管，我们通过山东或者管座生成连接点，呃，可以连接另外一个 branch， 我们就可以共同组成一个管道。 component， component 是部件，呃，管道、电缆、桥架、暖通等专业的最小单位。常用管件，特殊键，仪表键，呃，桥架元件，呃，暖通元件等， 呃，根据部件流通性质，呃，确定连接点。连接点个数。 element 元素， 呃，数据库中每一个 etome， 呃，都是一个元素，呃，有对应的属性，保存详细信息。不同类型的元素属性通常不同，但有些属性是相同的。元素可以包含 元素，下可以包含多个元素。 c， e 是我们的当前元素啊，它的整体的名称叫 current element， 就是当前元素。呃，根据选择方式可以分为单个元素或多个元素的集合。 on the on 就是上一集，上一集针对 word 下面所有元素而言的都必须有。上一集就是除了 word， 呃，都是有上一集可言的。 word 下面第一集就是 sit members mamas 就是下一集，针对 word 下面所有元素而言，都是它的所有者的下一级成员。 w r t 就是设置原点定位的参考坐标系，默认是当前元素所有者的坐标原点， 然后三点一点三是管道基本部件在分支下啊，我们如何就是进行管道的创建呢？ 嗯，如何进去管道的基本部件在分支层级下 creat， 然后 compone compound 就可以到跳出我们的管件 这个操作框出来。管接的操作框，嗯，里面有很简洁啊，他有嗯 嗯，这些部件，然后我们通过可以通过创建的形式将部件按顺序的依次连接起来，组成我们需要想要的管路。我们从前台从软件里面看一下吧。 首先我们需要选中一个 branch 层级。呃，然后比如说我是想要在这个弯头后面加部件，那我就要首先选中这个弯头，然后 create 好。这个时候不行啊，我们的最上面的这个，它当然显示我们自带设备模块是什么？不行，我们要切换到管道模块，拍 book 切换到广段模块之后，我们就选 quite， quite 下面这边创建管子。呃，理论上来说，我 我们在任务下面第一个创建的是 create a pipe， 然后在 branch， 然后在 compost 这样一层一层的创建，这边的话，我们是在已有的管路基础上，如果再想继续创建的话，那就是 create the compost， 然后我 ctrl compost 之后我们这边会跳出一个操作框，操作框里面，嗯，这边有我们的这最上面的是我们的等级， 这边是我们的一些绝缘代号啊，保温啊等等，嗯，这个 forwards 和 backwards 是管件的管件的顺序流向，选创建管件的顺序，比如说我 啊，这个管子整体是，嗯，从从这个左边然后往上走的，说明我们这弯头，嗯，下一集下一个要创建的部件是在弯头的上方，而不是弯头的左方，如果是方卧子的话，就是 下一个部件就是在弯头的上面，如果是 backwards 就是立着立着我们的剑魔方向，呃，跟我们剑魔方向是相反的，那么就是就是逆方向的。在弯头的这个左边， 这边如果我们想建模的话，咱们一般正常情况大多数情况都是 four words， four words 之后呢，我们一定要选中这个 autocline， 这个是一定要选中的，如果不选中的话，我们的管子可能加的管件可能飘掉了，就是说不会到我们 想要的那个位置， 然后，然后这这边是我们的一系列的一系列的部件可选择的东西，比如说这边有，呃弯管翻通，法兰连接键，还有这个意境 管帽，嗯阀支撑，呃仪表，嗯焊接点等等等等等等 啊，比如说我们这边，呃在这弯头后面，我们比如说想建一个，通过想建一个翻通吧，再想建一个，他想创建一个分支， 我们 create 一定要，一定要，这边一定要搞一个 auto clay， 我，我给大家演示一下如果不 ota clay 会是什么情况？ bota clay， 你 create 之后，我这边比如说想创建一个六十五的吧， 那这时候我们会发现我们穿的管件找不到了，不知道去哪了，飘掉了，飘到这边来了， 而且会把我们原来的管线管线给破坏，这个就感觉很不好了， 所以说我们如果这个我们先删掉，那我删掉之后他就回归来了。如果说我们想要创建软件的一定要点这个 autocode， 这个已经讲了很多遍了，大家以后在揭膜过程当中一定要注意，然后 t 我选一个六十五的，那这个时候这时候我们的三通就会出现在我们的嗯，这个管路上了。至至于 距离，这个三通，呃，至于这个对焊弯头多少距离，多少距离，他是可以通过，咱们可以通过最下面的这几个按钮来进行操作。这边比如说是朝向，这是转多少度？嗯，这个是， 呃连连移动点，这个是，呃我们连接的一些方向，这个是比较对阀，可能用的比较多一点阀，可能我比如说我原来朝这个方向，我按按了 flip， 他可能就是反方向了。 super super 就是两个连接点之间的距离，比如我这边写 super 一百， 一百，一百的话我这边就会好，我这边我的弯头，我的弯头这端不到三通 是一百就是一百的距离了，咱们可以通过量的方式量一下看看啊。一百，如果，如果下面 下面还是有一个 distititis 按钮， distised 按钮是什么呢？ itisititis 按钮应该是中间到中间的距离，中间到中间，我比如说是三百六百吧，我就写个六百得了，我们 distance 一下六百六百，我们这样量一下是不是中心到中间的距离是六百， 那六百。也就是说如果咱们想要 中心，确定中心的距离就是选 distance， 如果想要边边，两个边的之间距离，就选中 super， 好，这个删掉了。 好，然后咱们的管道基本部件也就是这样简单的跟大家介绍了一下，这个东西还是要熟能生巧，就是一定要大家多去练习才能，嗯，才能去掌握，才能去去更深入的去了解 啊。咱们认识一下这个一些图例吧。呃，下表是管道基本原件在低分 design explore 中的图例或缩写。 这不光光是在抵达 explore 里面啊，在我们后面，在我们前台做数据库那个下面也是一样的。 呃，也是有这些独立的，比如说我们一个小圈一个 a， 就是我们类型叫 a t t a， 就是我们创建 部件那个里面，呃，就是咱们刚才演示的，亏他 component 里面他就叫 a t t a a t a， 代表什么呢？与代表什么呢？嗯，代表与。

下面给大家讲解一下那个呃，用机械接口导入设备的一种方法。机械接口是，呃，就说我，我们用 sony works pro e， 呃呃，卡地亚处理器 and 对 这种软件。 pro pro e 这种软件做出了机械模型，就是蹦别人蹦的厂家或者压缩机厂家，他们用机械软件设过，设计过这模型，它可以导导出成导一些 stp 文件， stp 文件可以导入进来。好，下面我给大家把 stp 文件发给大家。好，我们这些模型就是这三个模型， 三个 stp 的 文件，我们把导入进来，看一下怎么导。用。有经纪人里面用 m e i import， m e i 代表每线，以前写的每线 equipment 的 interface 就是 机械接口， m e i 叫机器接口， m 代表机械， e 代表 equipment， i 代表接口。好吧， import 导导入， 然后这是一个界面，我们怎么样导入？好，我们导入之前要选中你导入的一个 dom， 把你导入的 dom 选一下，然后选择你导入的一个文件，然后我们选择这个 x 消防炮， x f p 啊 stp， 然后点 input 导入。好，这个，这个我们就导入了一个消防炮的模型进来了啊，然后我们继续导其他的车。 好，一般这模型大，它就导入的慢，一般来说不建议导入三十兆以上的。 哎，这个导入的时候有错误，看到吗？我看这个车导入进来没啊，有些导入进来有错误啊，这是消防车， 这其实是我在网上下载的这个啊，就是有个项目可能要这个消防，要这个消防车，然后再导一个硬件 引擎 m e r 音炮的。 好，这个这个这个这个音阶已经导导入进来了，在这个里面啊，好小啊， 我们拖出来看一下啊，长什么样啊？是一个啊，发动机这个地方。好，我们这个导入进来的模型有几个要点要跟大家说一下。这个要点是我们是没有管口的，明白吧？没有管口的 就是我们的管口需要另外额外创建好。第二个是没办法做修改，那这些模型都是没办法进行修改的，明白吧？但是它有时分块分的多，可能可以可以把下面的这些东西删一删呢，但是很少去做这些东西，它的种类跟我们的不一样，跟我们的类型不一样。 好，机械接口导入，我们机械接口也可以导出，我们这些 pdf 画的模型也可以导入到导出到，我们选择我们画的 e 幺幺零幺， e 幺零幺我们做的作业，然后选择 m e i e export， 是吧？然后把它加进去，然后点出导出路径，我就导出它桌面一幺零幺 s t p 好 点， ok， 然后它就导出来了，看到吗？文件可以用 pro e r sonyworks 可以 打开的。 好，这就是这个机械机机械接口的一个导入和导出。
