交流接触器里面有什么

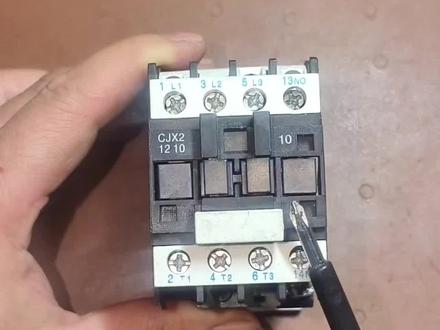

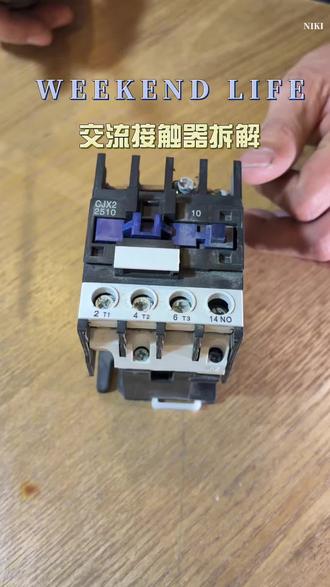

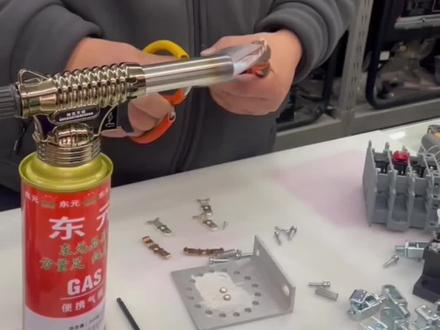

今天我们来拆解一个 c j 幺九杠三二的一个交流接触器啊，来看一下里面内部的结构是什么样的。我们现在开始拆解它，把它两个两侧的两个螺丝给它拧下来， 然后我们现在已经把它上下两部分已经打开了哈，然后底下面这部分的话是那个线圈的一部分， 然后上面这个部分的话是它那个吸合的那个接触的部分，它就是通过这个这个线圈通电以后，然后产生这个电磁场的话，就可以把它它就会产生一个吸力，把这上面这块磁铁，把上面这块磁铁吸合下来，然后通过里面的这个接触点的话就会起到一个空断电流的作用。现在我们把它的这个 把这个吸缸拿出来看一下，他的就是他的那个吸缸，然后我们把上面上面一部分上面一部分给它拆出来，顶上面有那个吸口点就是接触点。 现在你们有没有看到他的那个下点，下点就在这个金属片上面，先把这个金属片给它抠出来，把这个金属片抠出来的话，他那个里面那个上下点就可以拿出来。 嗯，这就是他里面那个接触点。 好，这个把这个他这个下注点全部抠出来的话， 它这个里面这三部分的这个上触点就可以拿下来了，这个里面这一部分就是它的这个上触点，它上触点的话这样一扭一下它就下来了，然后它就是这个上触点跟这个下触点它就是一套的， 这个这是皇宫的，它这个下触点的话是皇宫的这一套 删除点的话基本上就是那个紫铜的，然后就是他的那个铜的一部分放到这里，然后这个螺丝跟这个 铁的一部分，这一部分是铁的，你看一下，我知道就可以把它吸起来。但是这个铜的这一部分的话，但是没有这个磁性。 上面锡箔部分的这个塑料跟这个锡箔片给它分开， 然后这两块的话就是铁的部分， 塑料的部分，塑料的部分， 然后我们现在把它这个，现在把这个线包给它拆开，把里面的铜线给拆出来，看里面铜线闪闪发光亮铜 先把它边上面打掉的话，这个铜线它就可以很容易就拿下来了。 现在把这个铜线铜线跟里面的这个缠在一起。 好，现在的话整个这个电路接触器的话，我们就把它拆解完之后，它里面拆解出来的东西， 这是这么多铁的，这是铁的，黄铜的，这是铜丝的，这都是塑料的。好，感谢观看可以。

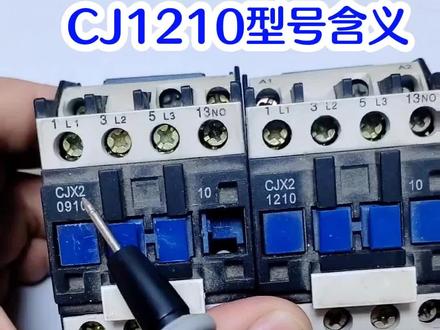

我也是才知道啊，原来交流接触器的型号里边包含很多信息。这个 c g 呢，指的就是交流接触器， x i 呢，是它的设计代号。 这个幺二呢，指的是额陵电流，那是十二安，它指的是主触点的额陵电流，然后这个幺零呢，指的是辅助触点的个数。这个幺呢，指的是有一组常开点，标注 n o 的 就是常开点。 然后这个呢看一下，它是零幺啊，就是没有常开点。然后后边的这个零呢，指的是常闭点的个数啊，它没有常闭点， 然后这个呢是零幺啊，它就有一组常闭点，标注 n、 c 的 就是常闭点。这个位置呢是它的线圈儿，然后上面的标注呢是线圈儿的电压等级。这个线圈儿呢，它是交流三百八十伏的，这个线圈儿呢是交流二百二十伏的。

交流接触器大家都见过，但是交流接触器线圈上的这个东西大家见过吗？交流接触器的 a 一 二接了这么一个小方块，就在这里，这个就是浪涌抑制器， 它的主要作用就是抑制电压，保护线圈和线路的。我是哈尔滨九通关老师，专注电工实战培训十五年，关注我，每天学习点硬核电工知识。

车间里的电机突然启动，带动流水线开始运转，水泵自动抽水，把水送进千家万户。电梯轿厢平稳升降，接送着往来的人群。这些大功率设备的启停背后，都站着一个不起眼的指挥官。交流接触器。 它看起来像个带很多接线柱的铁盒子，却能轻松控制几千瓦的电机，比人手操作的开关靠谱百倍。 这个藏在配电箱里的大力士到底是怎么工作的？为什么工厂里几乎离不开它？了解它的秘密，就像看懂了工业控制的基本语法。交流接触器最核心的任务是用小电流控制大电流，人手直接去搬动大功率电机的开关，就像用手指去推火车，不仅费力，还可能因为电弧灼伤。 而交流接触器就像个中间人，只要给它的线圈通上小电流，比如二十四伏或两百二十伏，它就能带动主触点接通或断开，让大电流几十到几百安在电机和电源之间流动。就像用钥匙启动汽车，轻轻转动钥匙发动机就能爆发出强大的动力。这种以小控大的本事，让它成了工业控制的标配。 在机床车间里，工人按下操作面板上的启动按钮，按钮接通的只是接触器线圈的小电流，而接触器的主触点却能接通机床主轴电机的三百八十伏。大电流既保护了工人的安全，又让操作变得轻松。 拆开交流接触器的外壳，会发现它的构造其实很简单，最显眼的是几组厚重的金属片，这是主触点负责通断主电路的大电流。它们的表面通常镀了银，为的是减少接触电阻，避免发热烧毁主触点的数量。根据电路需求设计三相电机用的接触器一般有三对主触点，分别连接三相火线。 单向设备用的则可能只有两对主触点旁边还有几个小一点的辅助触点，像主触点的助手，用来控制接触器自身的自锁或联动其他设备。 比如接触器吸合时，辅助常开触点会闭合，把这个状态传递给指示灯，让工人知道设备正在运行。外壳内部中间位置是一个由铁芯和线圈组成的电磁铁，线圈通电时产生磁力，会把上面的衔铁吸下来，带动主触点和辅助触点一起动作。 线圈断电后，磁力消失，弹簧会把衔铁弹回去，触点复位，断开电路，整个过程就像用磁铁吸铁钉通电吸合、断电分离，简单却高效。 它的工作原理藏在电磁感应和弹簧复位的配合里。当控制电路给线圈通电，线圈周围产生磁场，把静铁芯磁化，吸动上面的动铁芯，弦铁向下运动，弦铁连着主触点的动触点跟着一起向下，与静触点紧紧贴合，主电路接通，电机开始运转。 同时，辅助触点里的常开触点也会闭合。常闭触点断开，用来传递接触器已经吸合的信号。比如在自动供水系统中，当水位低于设定值时，液位开关会给接触器线圈通电，接触器吸合，水泵启动抽水水位达到上限后，液位开关断开，线圈断电，接触器复位，水泵停止。 这个过程快到肉眼几乎看不清。从通电到触点闭合只需几十毫秒，却能精准控制几十安培的电流，比人手操作快的多，也安全的多。交流接触器能抗重活，关键在于它能承受大电流和灭弧能力， 电机启动的瞬间，电流可能达到额定电流的五到七倍，普通开关的触点会被强大的电流烧毁，而交流接触器的主触点用铜合金制成，厚度和面积都经过设计，能耐受短时大电流。更重要的是，触点断开时会产生电弧，电流通过空气形成的发光放电现象，温度高达几千度，足以融化金属。 为了熄灭电弧，接触器的触点周围会装上灭弧罩，有的用绝缘材料隔成多个小段，把电弧分割成小段快速冷却。有的利用磁场将电弧拉向灭弧罩深处，加速其熄灭。就像给触点加了个防火墙，哪怕产生电弧也能快速控制住，不会引发火灾或损坏设备。 在频繁启停的场合，比如冲床的电机，接触器每天可能要开合几百次，全靠灭弧罩保护触点才能长期稳定工作。不同场合需要不同规格的交流接触器， 看接触器的型号就能知道它能控制多大功率的设备。比如型号里的六十五 a 表示主触点额定电流是六十五安培大概能带动三十千瓦左右的三项电机，幺二五 a 则能带动五十五千瓦的电机。 除了电流，线圈电压也是重要参数，有的用两百二十伏交流电，有的用三百八十伏，还有的用二十四伏直流。选错规格会出大问题。用小电流的接触器控制大功率电机，触点会被烧坏，严重时可能粘连在一起，导致电机无法停止。 线圈电压不对，要么熄合不了，要么会烧毁线圈。就像给自行车装了个汽车发动机，根本不匹配。在选择时，还要考虑设备的启动方式，频繁启动的设备需要选更大容量的接触器，因为频繁的电流冲击对触点损伤更大。 在电路中，交流接触器长和按钮热继电器配合组成启动停止控制电路。按下启动按钮，线圈通电，接触器熄合，主触点接通电机电源，同时辅助常开触点闭合，把启动按钮短路， 这时候松开启动按钮，线圈依然通过辅助触点通电，接触器保持吸合，这就是自锁。按下停止按钮，线圈断电，接触器复位，电机停止。 热继电器则像个保镖，当电机过载时，它会切断线圈电源，让接触器断开，保护电机不被烧毁。这种组合让控制既方便又安全，在工厂的传送带、机床、风机上随处可见。 有了这套电路，工人不用一直按住启动按钮，电机过载时还能自动保护，比单纯用开关控制先进多了。在自动化程度高的车间，这套电路还能和 plc 连接，让 plc 发出信号，控制接触器，实现无人执手的自动运行。交流接触器也有生病的时候，常见的故障能从声音和外观判断。 通电后嗡嗡声特别大。可能是铁芯之间有油污或灰尘，导致吸合不紧密，铁芯碰撞发出噪音。也可能是弹簧弹力太大，或者线圈电压不足，吸合力不够。这时候拆开外壳，用酒精棉擦干净铁芯表面的油污，大多能解决问题。 如果接触器吸合后电机不转，先检查主触点有没有烧黑。触点烧时会导致接触不良，用细砂纸打磨干净可能恢复正常，但严重烧时就得更换触点。现在基本上都是换整个接触器， 线圈烧毁也是常见故障，摸起来会发烫，闻着有焦糊味，这时候只能换个新线圈。同样，现在的接触器故障一般都是整个的换。 还有一种情况是触点粘连，按下停止按钮后，电机还在转，这是因为主触点被电弧融在了一起，必须更换触点或整个接触器。这些小毛病只要及时处理，就能让接触器恢复工作，就像人生了小感冒，对症下药就能治好。为什么不用断路器直接控制电机？ 因为断路器的主要作用是短路保护，频繁操作会磨损触点，而且没有自锁功能，无法实现远距离控制。而交流接触器设计就是为了频繁操作，每天开合几十次甚至上百次都没问题，配合按钮就能在远处控制电机，工人不用跑到电机旁边操作，既方便又安全。 在自动化生产线中，接触器还能接受 plc 的 信号，实现自动控制，比如让电机运转十分钟后自动停止，这是断路器做不到的。就像锤子和螺丝刀都能拧螺丝，但螺丝刀更专业，效率更高。 在需要多台设备联动的场合，比如流水线的前后段电机，用接触器的辅助触点就能实现顺序启动，前段电机启动后，后段电机才能启动，这也是断路器无法实现的功能。 随着技术发展，交流接触器也在不断升级，现在有的接触器带了辅助电子模块，能监测电流温度，通过通信线把数据传到控制室，实现远程监控。有的采用无触点设计，用金闸管代替机械触点，寿命更长，适合高频次操作的场合。 但传统的电磁式接触器依然是主流，因为结构简单、价格便宜、维修方便，在大多数工业场景中还无法被完全替代。就像智能手机，再先进，普通电话在某些场合依然不可缺少。 在一些特殊环境，比如粉尘多、潮湿的车间，还会用到防尘防水的接触器，外壳密封严实，能防止污染进入内部，影响工作。认识交流接触器能帮我们理解工业控制的基本逻辑。 从工厂的流水线到小区的水泵房，从建筑工地上的搅拌机到农村的灌盖电机，这个小小的设备默默承担着开关的重任，用电磁力的吸合与分离，控制着电流的通断，支撑着现代工业的运转。 它的原理不复杂，却凝聚着以小控大、安全可靠的设计智慧。就像工业世界里的一颗螺丝钉，看似普通，少了它却不行。 下次打开配电箱，不妨留意一下那些带线圈和触点的铁盒子，它们嗡嗡的吸合声，其实是工业生产的心跳声。每一次吸合，都在推动着机器运转，创造着价值。了解它们的工作原理，不仅能帮我们更好的使用和维护设备，更能感受到电气控制中简单与高效的平衡之美。 或许未来的接触器会更加智能，但这种用电磁力控制电流的核心逻辑可能还会延续很久，因为它简单可靠，而这正是工业控制最需要的品质。

交流接触器里边的线圈是什么样的？拆了一个啊，大家来看一下。这两个点呢，内部呢，它是连在一起的，这两个点呢，它对应的就是线圈 i 二，看一下前面一个，后边一个，内部呢，它是连在一起的啊，它是联通的，只是为了接线的方便。 然后这个点呢对应的就是线圈 i 一 这个位置呢，就是线圈的电压等级。这个 m 五呢，对应的就是二百二十伏啊，这个五呢对应的就是五十赫兹。 那么这个 c 七是什么意思呢？这个 c 呢就是三十六伏，这个七呢就是五十或六十赫兹。这个字母呢对应的就是线圈的电压等级，这个数字呢对应的就是交流电的频率。

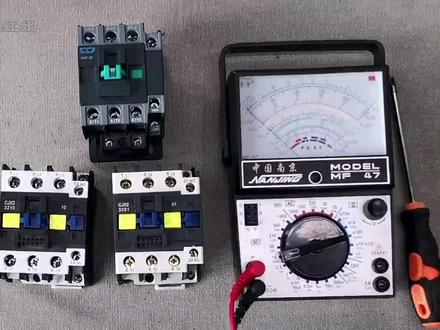

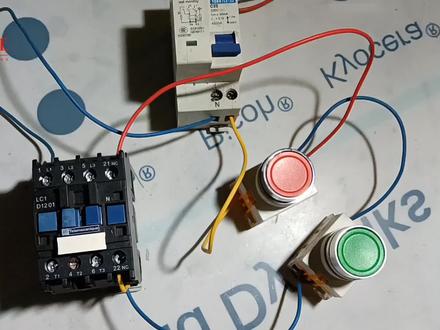

今天给大家介绍交流接触器的基础知识。这是三个不同类型的交流接触器， a 一 和 a 二接线柱是磁力线圈的两段，一般都会在 a 一 和 a 二之间标明磁力线圈额定电压。第二个接触器也一样，第三个只是外形稍有变化。 下边也有一个 a 二接线柱，它与上边的 a 二内部是连接在一起的。第二个接触器也一样。第三个接触器下边有一组 a 一 和 a 二，同样和上边的 a 一、 a 二是内部相通的。 接触器上最大的三个接线柱是它的主触点，主电源输入端分别以 l 一、 l 二、 l 三标注。连接，载的输出端以 t 一、 t 二、 t 三标注。另外两个接触器也一样， 主触点负责电源与载的通断。主触点的大小决定了接触器的额定功率。 接下来看一下旁边小一点的接线柱是接触器的辅助触点，上边这个是一三 n o， 十三是它的编号， n o 代表常开触点，下边的一四 n o 是 常开触点的另一端。 第二个接触器的辅助触点是二一 n c， 同样，二十一是编号， n c 代表是长臂触点，下边的二二 n c 是 长臂触点另一端。 我们用万用表欧姆档测量一下什么是常开触点，什么是常闭触点。将两根表笔分别插到一三 n o 和一四 n o， 现在万用表显示不导通， 再看看二一 n c 和二二 n c， 万用表显示是导通的两个 n o 常开触点，当接触器吸合后就导通了。其实主触点也是常开触点，接触器吸合后导通， 两个 n c 长 b 触点正好相反，接触器吸合后断开。 从接触器型号上也能看出三二幺零，其中三十二代表电流，三十二安一代表有一组常开触点，零代表有零组常闭触点。第二个接触器型号是三二零幺，代表三十二安零组常开触点，一组常闭触点。 再看看这个接触器型号， n x c 二五。其中 n x c 这个系列都具有一主常开，一主常闭辅助触点，二十五代表二五 a。 如果按前两个接触器排列，型号应该是二五幺幺， 主触点和前两个接触器一样，它的辅助触点上面的是一三 n c 和二二 n c。 我们测量一下两个 n o 触点，接触器吸合后导通 两个 n c 触点，接触器吸合后断开。 其实三个接触器的原理都是一样的，辅助触点如何选择需要根据你的线路要求而定。 我们再看一下这个 c j 二零型接触器，它的两边各有一组常开，一组常闭辅助触点，这个是 c d c 一 零型接触器控制部分和主触点是分离的， 磁力线圈在这里。下边这个是它的辅助触点。有多少组，是什么类型的，完全可以定制。交流接触器还有很多种类型，但它们的工作原理都是一样的，我就不一一列出了。

大家好，今天咱们拆解一下这个交流接触器，让大家认识一下里面的构造，这是一个 a c 五十赫兹代表线圈电压二百二十伏代表五十赫兹的一个交流接触器，上面呢有一个螺丝啊，咱们将螺丝呢沿逆时针方向旋出来， 下面呢也有一个螺丝，将这两个螺丝呢直接旋出，旋完之后呢咱们可以将这个交流接触器呢可以打开了，咱们看一下里面的一个构造。好直接打开， 这边呢还有一点紧固啊，好，打开以后呢咱们看一下构造啊，那么中间这个他叫一个复位弹簧，复位弹簧能够起到在交流接触器在吸合的时候呢，可以起到一个支撑作用，当失电以后呢他可以将动线圈呢把它给弹起来，如果不加的话，那么就会造成虚接。 好，咱看下里面的构造啊，那么下面这个呢是一个线圈，这个线圈他就像是我们以前做那个二宝焊的那个那个焊焊丝一样，看到没有，全部都是系统丝一扎一扎缠起来的，外面是一个绝缘纸， 咱们只要是给这个线圈的 a 一 和 a 二供上电源以后，他就可以产生磁场，这两个都是 a 二，他两个是中间连片连着的啊， 左边这个呢是一个 a 一， 咱们可以观察发现啊，这个 a 一 其实呢代表的是一个首端细丝呢是在里面出来的，这个 a 二呢代表的尾端，当我们给线圈两侧施加二百二十伏的电压的时候，他就可以产生磁场。 那么咱下面这个呢是一个动线圈啊，是一个静线圈，上面这个呢是一个动线圈，静线圈在底下是不动的啊，那么它上面有一个圆环，这是一个短路环，用于句词，我们将静线圈放在下面，然后呢将线圈放在中间， 在装的时候呢，我们将复位弹簧大口朝下，小口的话呢直接穿过这个动弦铁的中间，这个啊好，咱们看一下这个交流接触器，当它在吸合的时候，它使得上下触点导通断开以后弹簧发力会将其顶起来。 接下来咱们给这个交流接触器的 a 一 a 二送上电，咱们见证一下它的磁场产生以及它的一个威力。 现在我们已经把电源送上了，咱们试一下，在他得电以后会产生磁场，可以轻松把螺丝刀吸起来，这也是一个比较好的充磁的方法。接下来我们再把复位弹簧装上，并且把动线圈装在里面， 装的时候是这样装的啊，直接放上就可以了，那么现在我们送电以后看一下效果，当接触器得电以后，这个时候呢，如果说出现这种嗡嗡响声，一般来说是咱们安反了，咱们把它调过头来看一下啊， 咱们再试一下啊，当他得电以后直接吸合，咱看一下他的一个动作啊，当失电以后，这个时候动线圈和性线圈分开，当得电以后 直接吸合，而且他在吸附以后呢，这个力非常大，一个成年人啊都是拉不动的，这就是交流接触器的一个动作过程学会的，感谢支持。
