水电工艺展示区样板酷家乐怎么画

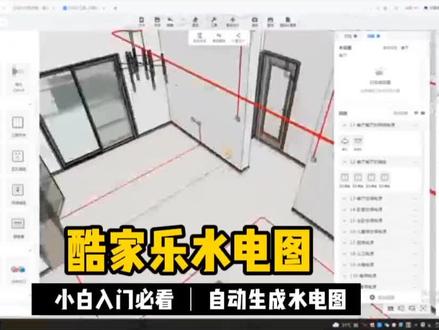

在库加勒中如何制作我们的水路系统，那么点击我们的行业库，找到我们的选暖点工具。好，大家再看到，再点击。之后一定要先将我们的这个整套的方案，我们给他进行一个完整化。那么在上方的话我们可以找到智能设计，找到我们的智 水电，我们可以点击点击确认，那看一下我们的所有的这个水电位的位置有没有问题，如果说没有问题，我们点击确认。 好，那么这样的话我们的水电就给他生成完成了。大家可以直接在上方找到我们的强电系统，点开配电，我们可以在这里呢去修改我们的配电，他的一个系统图，例如他的大小， 他的这个灯的尺寸，包括我们线的尺寸，他是硬线还是软线。好，那如果说没有问题，我们 点击确认。那也可以找到回路，在这里去改变我们每个回路的线索，你可以去增加，也可以去进行一个我们的减少。那下方呢还有我们的灯控，大家直接可以点击灯 控，在这里调整我们灯控的一个方向，以他的一个位置，那如果说没有问题，那么我们就不需要修改。那怎么样呢？可以查看我们所有的这个空间，他的用电量，他的水管的这个大小，那么可以在这里点击我们的图纸清单，可以找到我们的水电气囊，进行一个下载， 点击我们的这个一个饲料表，我们可以打开我们的工程单，我们可以看一下他的一个大小，以及我们的用材，他的一个尺寸，那可以看到这个的话就是我们所有水电他的一个用材用料，你可以根据我们的这个数量去进行一个购买，那这个的话就是 是我们的这个水电生成的一个系统，大家学会了吗？

一分钟教会你画库加的点位图！首先在行业库中找到水电短，设计进去后，系统是默认隐藏全屋家具的，新手最好在左下角设置中取消隐藏模型。左侧工具栏中有需要的点位和灯具。 温馨提示，想要下载施工图只能用这里面的点位，在放点位的时候，最好从门口依次放置，防止遗漏。在入户门处放个三连开关，这个开关一般适合主卧附近形成双控。 旁边放一个插座，可以给智能语音供电。离地幺三零零餐桌插座可以选择桌面上或者桌面下。餐馆高度九零零，这里的高度和厨房台面上的还是有一些区别，这个离桌面可以低一些，比如离桌面二零零，而厨房最好离台面三零零，因为太低了会被调料瓶或者瓦盆遮挡。还有重要的一个位置，电视插座， 这个是隐藏在电视柜里面的，下面切换到二 d 四角可以看到一共有三个插座，一个网线口，细心的人会发现这里左侧也预留了一个插座，这是根据业主需求特意 添加的，后面就不一，后面的一些插座就不一一演示了，可以根据实际情况进行放置。接下来说一下怎么生成施工图纸，点击施工图纸，找到强劲点位，点击设置同步系统设置立即同步，点击自动标注， 点击下载，勾选强键点位图，弱键点位图，选择格式 cad， 点击下载。如果你能看到最后，说明我做的这些对你还是有用的，希望点赞加关注，你的支持是我一直更新的动力！

这样的装修强电走线用酷佳乐能画吗？当然是可以的，下面给大家展示 go。

不到两分钟，带你熟练掌握水电管线绘制。首先进入模型，切换为二 d 模式，点击左侧菜单栏行业库水暖电设计， 点击左侧工具栏，强电管设备会高亮显示，点击高亮设备即可自动绘制。点击第一个连接接口后，将鼠标悬浮在第二个连接口上，通过按 top 键可切换管道路径，上方菜单栏可选择管道高度走底或走地， 右侧可更改绘制管线属性。电箱开关插座可自由选择连接口，此方法适用于一处接线口引多条管线的情况。 管道高度中未设置选项，可以通过横向开槽连接两个插口。上方菜单栏选择未设置选项， 点击两个插口即可自动绘制。此方法在二 d 模型中统领鞋管绘制。首先从开关处绘制出一条管线，绘制到无墙面障碍时，我们将上方菜单栏中正交取消勾选，连接到灯具即可。绘管过程中可根据需求切换走顶、走地 或者切换正交。如此简单易懂的教学视频主页还有更多，让我们的设计像呼吸一样简单吧！

酷家乐如何制作这样的三 d 水路图，让你的施工图更加立体，一分钟教会你点赞、收藏，反复学习！打开酷家乐左侧行业库中，进入新版水暖电设计。进入后先在下面的小眼睛中点击，把不需要显示的拳头隐藏，比如家具硬装造型、全屋定制等， 自己根据习惯隐藏。然后左侧工具栏中向下划拉，找到冷热水口的角阀，在需要用水的区域点击放入。比如我这里是在阳台放了一个冷热水口，留给台盆使用， 然后右侧可以修改高度，我改到三百五十，藏在柜子里。又增加了两个冷水口，分别是洗衣机、焊扫地机器人使用的口，然后在右侧修改高度，这里我给到的统一高度是三百五十。现在很多家庭都装全屋净水系统，把画面移动到厨房， 我这边的客户一般装在厨房的多，现在先在入户门的地方添加一个进水口，这个代表自来水是从入户门进入的。然后再添加一个厨房水槽用的冷热水角阀，依次选择前置过滤中央净水、软水、净水器放入厨房的空间，这个顺序随便放都可以。 最后生成管道的时候，系统会自动不好管路走向，只要确定要安装的大概位置就可以了。然后同样右侧修改一下，添加进来的这些设备的高度都给到零，这样不管的时候才能把管道流到下面。最后水槽用的角阀要根据实际情况留高度我这里给到三百五十。 在移动到酒柜上面，再装直饮机的位置放入直饮机，调整距离。墙面焊高度到酒柜的面上，根据自己设计的流，也有人留在酒柜里加五十管的操作，后面卫生间太难。 热水器这些根据实际情况自己选择好对应的出水角阀放入，调整好高度就可以了。快进一下，全部放好以后，在上方工具栏中选择智能设计中的水电助手。 先把点位放置这个选项取消掉，我自己已经放好了，不需要默认的点击第二个管道布线，然后只勾选给水管，点击智能生成， 稍微等几秒钟，这样的管道效果就做好了。点击进入山地，查看有没有管路走向不太好的地方，单独点击调整位置，最后要生成流动的效果，只需要点击分享就会生成。点击关注不迷路，带你玩转库家乐！

库加勒如何制作这样的三 d 水电图？今天讲解灯控关系，内容都是干货，点赞收藏，反复学习。打开库加勒左侧行业库中，进入新版水暖电中。在做灯控关系的时候，首先我们的图中要有灯，如果前期在吊顶设计中已经设计好， 安装好了具体灯的点位，那么这一步就会像我这样自动生成灯的点位。但如果灯是自己做的模型，那么这里是没有办法识别灯的。比如像我这里设计了有天际线灯和内嵌式晾衣架，其实这两个都是需要有开关控制的，但是由于是自己做的模型， 所以没有办法识别出来。如果有识别不出来的，或者干脆就没有设计到灯的点位的，可以在左侧工具栏中添加相对应的灯到图中。我这里是两个区域无法识别，安装两个射灯代替一下，接下来开始安装开关。 先从入户开始，入户有两个射灯，当然可以安装成人体感应开关，但是今天讲的是灯控，所有就按照正常的思路讲解。这里我要安装一个双控，进门开灯。到了客厅，开客厅的灯，关入户灯， 左侧工具栏中找到单连开关，放在门口，默认高度是一千三百五十，有需要修改的可以根据自己的需求在右侧修改。客厅我分两路控制，一路灯带，一路射灯， 还有一个双控，那么客厅我就需要一个三连开关，当然这是演示，实际我在设计控灯，分了很多路控制，这里先讲解工具的使用方法。餐厅算一路，厨房和餐厅开关放在一起， 这里我需要一个两连开关，阳台是个单开，但是开关放在客厅，那么放一个一连开关，过道两头各放一个一连开关，一会做双控。男次卧进门 一个双控，床头一个双控，一个灯带的开关，所以进门一个一连，床头一个两连，还有一个书桌的照明开关，再加一个一连，因为默认高度是一千三百五十，与实际不符，这里记得修改床头的两个开关高度，一般书桌我给九百， 床头柜给七百五十，后面其他卧室、卫生间这几个房间就不安装了，就用这几个演示一下。这一步如果直接使用智能设计中的水电设计是无法生成不管的。注意上方工具栏有一个系统关系，点击强电系统，右侧会弹出一个框， 这里有我之前设计过使用的，我先全部删除，如果有系统默认的也一并删除，因为自己设计的一定和默认的不一致，要自己添加的才准确。然后我们先来看一下这个框，右上角有一个房间的选项，上面有很多开光焊灯的图标，这个 这就是房间里面的东西，需要做的就是把房间里面的开关焊灯关联起来，在这个空中点击添加灯控，然后总命名是做哪里就命名哪里。我这里先做入户灯控，上面选择房间的地方，选择客餐厅，这个房间的名字就是前期户型建模自己设定的每个房间的名字， 因为我这个入户焊客餐厅在一个环境区，所以只有选择客餐厅才能找到它的开关焊灯，然后在房间中点击开关，就会有相应的开关在右侧框中显示出来， 鼠标拖进刚才建的那个阻力，然后是灯，依次拖入，这样就完成了入户单控。但是刚才我说入户做双控，所以再点击客厅那个三连开关， 同样拖入这个组，这样就实现了双控要做客厅。在右侧框中下方再添加一个修改命名，这里起名字要明确内容，比如客厅灯带好区分分 分组，然后添加灯焊开关，依次拖入，这个时候会发现三连开关上面有一个小数字，已经是二了，当拖入这个组以后就会变成一， 然后客厅再添加一个主，改名为客厅射灯，然后依次拖入，再把那个三连开关拖入后，上面就不会再有这个三连开关。餐厅这边比较简单，先添加好餐厅，然后讲厨房，厨房的开关在餐厅，灯在厨房建好主以后， 需要先在客餐厅区域把开关添加进来，在右上角把房间改为厨房，才能把厨房的灯添加进来。 同样的方法，把其他区域的灯控全部都添加好，这个时候点击智能设计中的水电助手，点位放置不要选全部取消，然后在管道布线中只选择强电，然后生成，稍等几秒，灯控系统就做好了。回到三弟看一下， 虽然做的房间比较少，但是全都连接上了，看到了其他只连接了灯没有开关的房间，那些是回路线，有灯就会有。这个是专业的水电知识了，不明白的可以到工地问水电师傅，我这里就不具体讲了。点击关注不迷路，带你玩转库家乐！

哎，老师，老师，怎么了？哎，在库加勒软件里面，像这种水电的这种排布图，他怎么做出来的呀？这个非常简单，首先你进入到户型，我来教你一下，不行，在咱们的左边找到行业库，嗯，行业库，对，点击水暖电，设计水暖电。然后呢，在我们上方找到 ai， 找到下方有一个水电助手，助手，对，点击水电助手，点击全选，不选，点击立即生成。 我们稍微等一下，你看咱们户型里面所有的水电，这不就直接帮你布置完成了哦，老师你这个也太智能了，这库加勒软件这么好，那我也想学学。那老师就推荐你学一学我们这样一本全屋定制效果图，库加勒从入门到京东的这样一本书， 翻开书籍，里面呢都是高清的图片加文字的讲解，无论你是零基础小白还是电脑新手，都可以轻松学得会。最重要的是，这本书籍还给你配备了一百零二节同步书籍的视频课程，点击左下角的小黄车带回家学习起来吧！

库加勒如何制作这样的三 d 效果水电图？上期视频讲解了水路电路相对比较复杂一些，后面的内容我分三七连载，从一到南。这期讲解弱电生成， 点赞收藏，反复学习。打开库家乐左侧行业库，记录新版水暖电，下面小眼睛先隐藏不需要的内容，进入到第四角放点位。首先左侧工具栏中放入弱电箱，在房间中对应的位置，右侧工具栏中可以修改点位的高度和大小， 图上可以修改距离墙面的位置。左侧工具栏中选择网络插座，依次放入每个房间对应的位置， 在右侧工具栏中可以修改点位的高度。由于现在用户对于网络的需求开始变高，所以每个房间中需要预留网络点位好，后期实现全屋 wifi 覆盖。添加好以后，点击上面工具栏中的智能设计中的水电助手。制作 水电图的时候，点位放置是不需要的，因为库加勒现在还不能完全识别需要放置的点位。焊一些电器，这里直接取消掉，不要勾选。点击后面的管道布线。这一期我只讲解弱电生成，把水路焊强电也取消掉，然后点击生成，稍等几秒，弱电就生成了。 在三 d 中看一下效果，下期讲解开光灯控关系，点击关注不迷路，带你玩转库加勒！

在库加勒中，像这样带流体动画的水电布局图我们该如何制作？首先我们进入到户型界面，在我们的左边找到行业库，点击行业库，再点击水暖电设计， 进入到水暖电设计之后，我们在上方直接找到 ai， 找到下方有一个水电助手，点击水电助手，选择全部的电路，直接点击智能生成。我们稍微等待一下，像咱们这样的水电布局图，咱们就已经给他做完了。 如果说你也想学习库加勒，那老师就推荐你学一学我们这样一本全屋定制效果图，库加勒从入门到精通的这样一本书， 翻开书籍，里面呢都是高清的图片加文字的讲解，无论你是零基础小白还是电脑新手，都可以轻松学得会。最重要的是，咱们这本书籍里面还给你配备了一个二维码，扫码就可以观看同步的一百零二节视频课程，点击左下角小黄车就可以购买了。

你知道在库家乐中也可以做电路设计图吗？行业库进入到水暖电设计，左侧有开关插座，可自由放置点位，也可以找到上方的智能设计水电助手，智能生成电路点位， 电管排线效果。记不住开关插座的点位，这份整理好的数据图一定要收藏！
