大疆智图3.7版本制作正射影像教程

如何利用大疆制图制作正摄影像？首先我们打开大疆制图软件， 点击新建任务，根据外页生产数据选择任务类型。这里我们选择可见光编辑任务名称， 点击确定。导入外业生产的数据及相片文件， 添加文件夹，等待文件上传， 上传好后即可开始喷三， 可根据自己需求选择相对应的选项，点击空三， 等待一段时间， 解析工三完成， 勾选二维地图选项，其他保持默认。 电机开始创建，等待创建完成， 查看创建效果。为了更加直观的观察，我们可将数据导出，用 rpgs pro 查看， 设置保存路径， 打开 upgms pro， 将数据解压后导入到 r g s pro 里面， 重点查看建筑等的完整性。这样大疆制图制作震慑影像就完成了，你学会了吗？

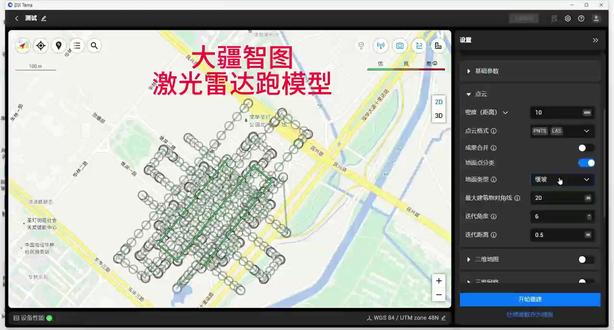

打开大疆制图， 点击新建项目， 点击激光雷达点云，上面输入自己需要的名称啊，这里我们以测试为准，下面的话是存储路径，可以自己选择啊的存储路径啊， 弄好之后点击确定，上面点击选择文件夹， 选择我们雷达飞完的数据啊， 选择文件夹， 弄好之后我们点击点匀啊，这里地面点分类，然后成果合并， 需要二维和三维，我们就自行打开啊，好，数字高层模型打开，然后等高线这里我们点击打开，间隔的话我们这里间隔五米， 导入好之后，这里我们点击选择指定的坐标系啊，我这里是幺零五，我就选择幺零五，然后就点击确定， 点击开始重建，等待重建完成即可。

打开大疆制图， 然后点击新建任务，点击可见光，然后输入对应的名称， 然后点击确定，然后这里的话照片啊，这个选项里边第一个图标代表的是添加照片，单张照片啊，然后后面的话是添加整个文件夹，然后我们就直接选择整个文件夹， 选择找到指定路径，找到无人机飞完的原始照片，选择文件夹，选择 好这里我们直接把二维地图后面开关打开， 打开之后，然后上面这些分辨率全部都是用默认的啊，就用高，然后撤回场景，撤回场景，然后计算模式就是单机计算啊，都是用默认的， 然后下面的话，我们就点开高级设置，选择坐标系统啊，到这里的话，我们就选择已知坐标系，这里选择我们的水平坐标系啊， 然后找到我们水平坐标系数据库，这里输入 c g c s 两千坐标系啊，就输 c g c s 两千， 这里的话我们就选择可以看到两千坐标系三度带，后面的话是当地的一个子午线啊，这个的话根据当地的一个子午线来进行一个选择， 我这里是幺零五，我就选择幺零五，点击确定下面有高层系，高层设置啊，如果有需要设置成高层的话啊，这里也可以点垂直高层，选择什么坐标系统，默认的话，我们是就是一个大地高， 好，这里选择完成之后，我们就点击开始重建，点击确定， 等待进度条完成。

大家好，今天我们来演示一下大疆制图软件考政设影像图与三维模型的过程。 首先打开大疆制图软件，新建一个可见光任务，给任务取个名字， 点击照片下的文件夹图标，找到存放行测照片的文件夹，以此导入项目所需照片， 照片越多，跑图越慢。为了更快的演示跑图过程，我们使用的是一个只有七十四张照片的小项目。 点击二维地图，点击高级设置已知坐标器，选择项目需要的坐标器与中央子午线。点击三维模 行，点击高级设置已知坐标系，选择项目需要的坐标系与中央子午线后，记得点击选中已生成相应模型， 开始重建。正摄影像与三维模型即可依次重建，我们等一等就好了。 跑完后我们可以初步预览一下效果。 打开项目文件夹，找到跑步成果。 打开南方 cas 软件，这里用的 cas 四点一数据加载大影像。 以上列表右键加在以下选择正设以上服卖文件夹下的 vs 记文件， 腰部全部展示，上腹 正确影像组正在开始。软件中打开了 使用开始三 d 打开三维模型， 左边三维模型，右边正确影像图对比效果就出来了， 楼层纹理是不是很清晰呢？效果不错吧。 下一期我们讲带有相控点的跑图，重点将会讲到四点，过程敬请关注。

本视频将介绍如何使用大将制图对可见光数据进行重建。遇分快、输出坐标系、成果格式及水面平整等功能的设置。 三维模型。兴趣区域分块设置中兴趣区域选项，可手动或通过 k、 m、 l 对模型输出范围进行设置。 分块设置可对模型三维重建划分的区块进行调整，可按照自动、 自定义内存、自定义边长进行划分。在输出坐标系中可设置输出成果的水平或高程坐标系，以及自定义输出模型的原点。 成果格式可选择点云或模型，点击相应格式即可输出相应的三维模型。 开启水面平整功能，可对数据中水面进行识别，并自动进行平整化处理。数据重建，设置完重建参数后，点击空三或开始重建按钮，会弹出重建参数检查列表， 检查参数设置无误后，点击确定大疆制图即开始进行数据重建，请耐心等待重建完成。如希望设置其他任务，可点击左上角 home 图标返回任务界面，再设置其他任务。 如提交多个重建任务，大疆制图将按提交顺序进行处理，可在重建任务管理中查看并调整重建任务的处理顺序。重建完成后，在任务中即可浏览生成的空三、 二维及三维数据成果。点击质量报告，可查看重建成果的处理状况、成果质量等信息。 如您在使用过程中有任何疑问，请联系大疆售后技术支持进行协助，感谢观看！

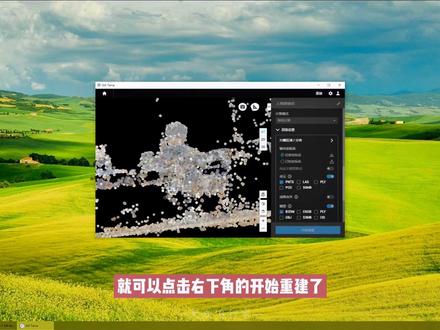

大家都知道用无人机规划航线做倾斜摄影，跑出来的数据放到大将指头上是可以生成一个三轮模型的，那么今天我想挑战一下，用手机以我为目标拍摄一组照片，放到大将指头上去跑，看他会不会生成一组模型。 我的想法是用手机从低角度到高角度环绕式拍摄基础照片，在整个拍摄过程中呢，我的动作是保持不变的，那么接下来拍照的过程呢？交给我的小助理来拍摄。好，废话不多说，我们直接开始 拍摄，完成之后将素材导入到大疆制图，大疆制图有一个月的试用期，可以免费去领取。 打开之后点击新建任务，跳出一个对话框，我们在对话框里选择可见光，点击进去之后需要给任务命名一个名字，我这里就给他命名了人物建模二 画面的右侧显示是添加文件夹，我们就点击进去，然后添加上刚才拍摄的一些批量照片。 在添加完成 plow 图片之后，它上面会显示一个照片的张数，照片的张数数据 越多，那么他这个整个跑图的时间也就越长。下面分别有空三、二维地图以及三维建模图标，这里面我们直接先跑一下空三，接下来的时间就需要等待 空三。跑完之后就可以点击三位建模的右侧图标，把它打开，分辨率选择高。 在下方的高级设置中找到兴趣区域，分块右边的那个箭头点击进去，因为拍摄的区域面积有点大，一些无关的东西可以在这里面给他裁切掉，只保留我们想要呈现的主体。完成之后就可以点击应用 所有的设置完成之后就可以点击右下角的开始重建了。接下来又是漫长的等待， 直接看效果可以看到画面上显得较凌乱，但人物面部以及桌上的无人机还是可以看到细节。至于桌上的破洞也比较好解释，因为那是反光强烈的区域，建模时会无法填充断面。 为了比较效果，我还在云端地球上也进行了几次建模，结果如下， 整个跑读时间大概花了十五分钟左右，模型画面呢，大家也都看到了，具体效果怎么样？欢迎大家在评论区留言，我们一起来探讨。

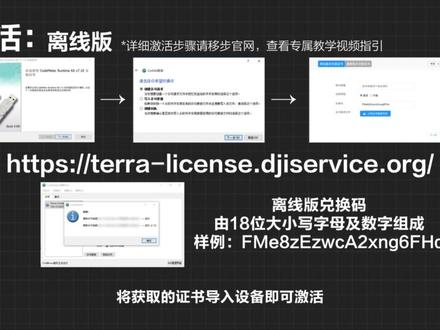

大疆制图证书还不会激活解绑，不知咋操作？一分钟讲透在线版、离线版激活差异和解绑关键规则！ 激活在线版，输入网址，填写激活码和 dga 账号即可激活离线版。安装 code mate 软件创建许可请求文件，打开网址，输入收件邮箱文件，将获取的证书导入设备，即可激活 解绑在线版绑定一台设备的许可证，在每一个自然年可申请一次设备解绑。绑定三台及以上设备的许可证在每一个自然年可申请两次设备解绑。 申请解绑服务后，该许可证下所有已绑定的设备都将被解除，绑定进用户中心管理许可证自助操作 离线版解绑请联系售后技术支持处理，记住三个坑，在线版解绑后十五分钟内不要重绑同一设备。离线版重装系统前先解绑，不然证书会无效，解绑次数没了等一个自然年重置，特殊情况请联系售后技术支持。 最后，建议常规选在线版，对数据保密性要求较高的场景选离线版。
