巨人通力gpn65电梯安全回路教程

大家好，今天我们讲一下这个通力电梯的电源在控制柜里边都是怎么产生的，他分别去到了什么地方，也就说电从哪里来，他去到哪里？我们首先呢看到电从哪里来？在这个地方， 这里呢是我们由主回路过来的三项四百伏的一个接漏电源。首先他要进到什么呢？控制面板，也就是控制柜端子排的 l 一、 l 二、 l 三和接地线，这里呢一共有三组线， 对吧？三主线，那么这三主线呢，他取了一个 l 一 和 l 二两条火线，他的电压是一个啊，按照兔子来说是四百伏 的电源。然后另外呢还有条 d 线，一共是三条线，对吧？拿了三条线呢， l 一、 l 二加上 p 这三条线，这三条线呢同时往下，对吧？看这里啊，去到了控制柜 七二三 l c e r e c 这个电源版的叉三插件的五号角，这里是 d 线，有它的 p。 进到了叉一插件的三号角和叉一插件的一号角分别是什么呢？分别是 l 一 和 l 二 到什么呢？两条火线的电源，它的电源是一个四百伏的，这两个电源呢，从叉一插进的三号角和一号角位，这个插件进去进到了什么呢？内部电源板内部的保险丝经过 f 七和 f 六两颗六安的保险以后又出来，对吧？出去了， 出去以后呢，然后通过叉二插进的三号角和叉二插进的一号角输入到了一个 变压器，这个变压器的主板的正下方输入到了控制柜主板，这一般正下方会有个变压器，这个变压器的代码为二三九，进行一个电源输入，也就是变压器的初级绕组变压器变出 一个 ac 二十伏，两个 ac 二十伏和一路多少 ac 二百三十伏的电源， 这三个点呢？首先我们看这一路，也就是说二 a 和二 b 变压器两个接线端子，这两路呢？ 这两条线呢，进到了电源板的 x 三的插件的七号角和 x 三插件的八号角，他进去以后首先给到哪里呢？给到了电源板内部进行整流，这里是个整流桥，整流桥得电，整流处直流电分别是它的正负极， 正负极再经过电容进行滤波，再次经过 f 四一个四安的保险，这个保险也在什么呢？电源板内部啊，在电源板内部， 然后呢，通过 f 四的保险通，再经过电源板，通过叉 m 四六的一号角和叉 m 四六的二号角输出出来，分别就是它的一个正和负极。 这一组正负极呢，分别给到哪里呢？给到了主板的，去到了 lce cpu 也是我们常说的主板。去到主板上面哪里呢？去到主板的 xm 十六的二号角 负极和 xm 十六的一号角正极。这个电源呢，进到主板内部，主板主要是把这个电源分给了轿厢和轿顶这块， 那么我们再看一下第二路，第二路二十伏的电源呢？二十伏交流的电源也是输入到了 l c e r e c 电源版的叉三插件的九号角和叉三插件的十号角，这个九号角和十号角九号角经过 f 五四安培的保险 也分别进到了什么呢？整流桥的正啊，整流桥的这个引角进行整流，整流出来的正负极再经过电容滤波以后， 再通过电源板叉 m 十六插件的三号角和四号角分别是它的正和负极分别去到哪里呢？它分别去到了主板的叉 m 十六插件的四号角和三号角这里呢？三号角是正，四号角是负极，这个电源呢主要是给到主板进行供电，主板的供电电源 除此之外，还有一个电源在我们叉三的九和十号角输入进去的时候呢，下方，对吧？下方九和十号角这里，那么这里呢，在电源板内部 还并接了两条线来去到了电源板 lce 电源板的叉 m 二十五插件的二号角和叉 m 二十五插件的一号角， 对吧？这两台电源呢，是没有经过整流的，又是交流电源，他直接输入到了主板的叉 m 二十五插线的一号角和二二号角这里。作为一个主板，对什么呢？对这个变压器电源的进行检测，也就是检测变压器的电源，相当于检测你电梯的一个电源， 对吧？因为变压器的电压随着升高，检测的电压会升高，交流电源会升高。初级扰阻电压升高，刺激扰阻电压降低，刺激扰阻电压降低。当变压器没有电，那么刺激扰阻也没有电来检测你的电源是否正常，所以这个信号在主板上面叫做电源检测， 对吧？信号就电源电源信号。此外呢，我们在整流这里，在我们 x m x 三的七号角和八号角进到整流桥，整流完成后， 它也并接了两条线缆下来，在整条桥的正负极这里。接下来后呢，也是经过了电容进行滤波以后， 那么又经过了什么呢？经过了什么？经过了 f 八的一个四安配的保险，这个保险依旧在什么呢？在主板上面啊，在电源板上面，那么经过保险以后，它正极又经过了一个二极管，这个二极管主要起到一个隔离的作用，将这个电源给到了叉 m 十七的一号角和叉 m 十七的二号角， 这两条电源由电源板，对吧？去到哪里呢？它要去到哪里？它要去到主板上面。 lce cpu 主板的叉 m 十七的二号角和叉 m 十七的一号角。这个电源呢？进到主板以后，它主要是给警道相关的，对吧？通讯板和显示板进行供电，那么这有它的一个电源回路， 对吧？那么在这里呢，它还有一个二百三十伏的，刚刚那里呢？基本上都是直流的嘛，这里还有个交流的，对吧？这个地方还有个交流的，交流的二百三十伏电源呢，它是通过变压器到 e a e b 的 接线端子。接去了什么呢？ 电源板的叉三插件的一号角和叉三插件的三号角以后，在内部，对吧？叉三插件的一号角内部接去了叉三插件的二号角在电源板内部，然后呢，叉三插件的三号角在内部呢，也进去了，也接去了叉三的四号角呗，也就说他 一路二百二十伏，二百三十伏电源进去后，他在内部分成了两路，分别经过 f 三四安的保险和 f 二六安的保险，这两个保险都在哪里呢？都在电源板内部，经过保险以后，对吧？分别，对吧？输出到哪里呢？输出到 往左边看他去到哪里。经过叉 m 五的五号角和叉 m 五的四号角和二号角以后呢？分别叉 m 的 四和五，对吧？是给到门机相关的部分进行供电，叉 m 五的一和二号角分别给到什么安全回路门锁 进行供电，其中包含了计数器的一个线圈，供电也是来自于叉 m 五的一号角和二号角电源，那么这就是他的一个电源回路，那么感谢大家观看，有什么对吧？问题可以在评论区进行交流。

今天我们来讲解一下这个通力电机的一个电源回路，这个以 kdm 的 驱动就是变频器为例，我们看一下这张图纸，首先呢，它电是从左下角过来的一个主电源，三项的三百八十伏，输入到 控制柜的端子 l 一 l 二 l 三这里呢，在电进入控制柜后，对吧？它分成了两路，一路呢从 l 一 l 二 l 三这里取了两项三百八的电源，对吧？通过下方输入到了什么呢？七二三 r c e r e c 的 电源板， 就这一路进到 l c r e c 电源版的叉三的五号角和叉一的三号角和叉一的一号角，请问呢，这个叉一的一和三对吧？它是一个 三百八十伏的电源，输入叉三的五号角呢？这里注意看啊，它接的是一个地线啊，这里是一个 p e 地线， 这是第一路，第二路电源呢，三项电源 l 一 l 二三三项的，那么进去了，那呢往右来到了我们的这个三九五 kda 模块， kda 模块， kda 模块里面呢，它有一个 k 两百零一的一个接收器，这里啊有个 k 二零幺的接收器， 这 k 二零幺接收器在电梯不运行的时候呢，它是不会吸合的，就也就说线圈是不会得电，也就意味着呢， 这里 k 二百零一相关的这个一二三四五六号常开触点，他不会接通，那么呢又说主触点呢，现在是不通电的，在电梯停止状态下不运行的时候，那么他只能往上走上面这路上面，这路电源记在了 l 二和 l 三这上面， 这个二和三呢，通过 k 两百零一的长臂触点，这个触点是接通的，在电梯不运行的时候，对吧？它是接通的，那么这两两路，然后呢通过六十一和六十二以及七十二和七十一的电源，首先经过 f 二九八的一个空开， 这里是一个空开， f 二百九十八，这是它的一个空开的代码，当 f 二九八空开闭合电源呢，顺利来到了什么呢？三八五的驱动模块上面去了，那么呢，这里有 kda 模块 的电源，通过线缆接去了什么？ x 二十这个插件，去到变频器 x 二十插件的一和二号脚位，一和三号脚位，给电源进行什么呢？三百八十伏的供电，这个电源呢叫做什么呢？待机电源也叫做什么呢？也叫做预充电辅助电源。 这个三百八十伏电源进去后，先经过两个电阻进行限流，再经过一个整流桥，在变频器内部进行整流，再经过电阻以后，再经过整流桥进行整流，以后输出的直流电源来到了 直流出来，电源一边是正，一边是负，这个正负极来到哪里？来到了我们的母线部分，也就是说大电容正负进行滤波，同时呢给这个 三三零电瓶气内部的一个电风扇进行供电，进行供电，那么这它当电梯不运行的时候，那么变频器处于待机状态下，通过 f 二九八的空开，以及 k 二零幺的接收器的长臂触点，再经过 f 二九八的空开，再经过叉二十插件，确到变频器内部进行充电，就变频器就有电了，在这个地方， 对吧？变频器有电了，变频器就有电了。那么此外呢，当电梯满足运行信号的时候，这时候呢，我们的 k 二百零一， k 二百零一接收器就吸合， k 二百零一满足电梯频信号，在电梯运行起来的时候，两百零一吸合的时候，一二三四和五六触点全部接通，这个时候呢，六十一和六十二断开， 这时候 f 二九八公开的二号端子和四号端子失去了一个三三百八十伏的电压。同时呢， l 一 变频器，三八五变频器的输入端子， l 一 l 二 l 三得到一个三项三百八十伏的电源，经过这里的电抗器 进行滤波以后，进到了我们的变频器内部进行整流， ac 转 dc 大 功率整流桥进行整流，整流完成的直流线以又是正负，再通过大电流进行滤波，对吧？这里呢，再给到 dc 分 别是它的一个正和负极，在此进行逆变，逆变以后输出色又经过了电抗进行了输出。 这里呢，这两个表示电康器的是吧？它的线圈。这里呢，经过电康器以后，来到变频器的输出侧， u v w 向将电源给到了谁呢？通过电缆线给到了三项电机，也就是我们的马达阴影机。 那么此外呢，再看下下面的回路，下面回路刚刚来到这里，我们的 l 一 l 二取了两条电源，三百八十伏的电来到了这个叉一的一和三号脚位，输入到了七二三 l r e c e l c e r e c 电源板给它进行供电。这个电源在电源板内部首先经过了两个保险， f 七的保险和 f 六的保险，它是一个六安的两个大保险。以后通过保险以后，两个电源又来到了叉二的三号角和叉二的一号角，也有时候存叉一的一三 g， 存叉二的 一三出，它出来的电压是一个三百八十伏，这里呢，它标的是四百伏，然后进到变压器的输入端子的 a 向和 b 向 端口， a 和 b 两个端子，这是一个变压器，它将电压三三百八十伏电压转换为两组二十伏 a c 的 直流交流电和一组两百三十伏的交流的 电源。那么一共有三组电源输出，这三组电源呢，接触点经过 x 三的一号角和 x 三的三号角，再回到了，对吧？电源板内部，又经过 f 二六安的保险以后和 f 三四安的保险， 这里的话呢， x 一 三的一号角他也接去了电源板的 x 三的二号角， x 三的三号角，对吧？他也接去了什么呢？ x 三的四号角，比如说二和一是一组， 并在了一起，三和四，叉三的三和四这两个端子是一组，那么呢，也是同样的电压，经过两个保险以后，来到了叉 m 五的五后角，叉 m 五的四号角和叉 m 五的一和二号角位， 对吧？一号、二号脚位。然后呢，两路电源分别给到了什么呢？ l， c， e， a， d， o 也就是我们常说的安全回路板的输入侧的 x m 五的四号角，五号角，这两个脚位主要是给门机这块的电源，然后呢， x m 五的一号角和二号角这里呢，主要是给安全回路和门锁回路这段这一段的电源， 那么呢，除此之外，两个交流二十伏的电源，对吧？进到了叉三，进到了叉三插件的九号角和十号角，这是一组，那么这个两路电源呢？ 二十伏经过第一路，经过了一个 f 四安的保险丝在电源板上面，然后进到了整流桥，这是整流以后进行滤波， 然后通过叉 m 十六的三和四号角，对吧？出来，通过这两条线，最左边的这两条输出到了哪里呢？输出到了 lce cpu 板上面的叉 m 十六的三和四号角，三号角它是一个正极，四号角是一个负极，给主板进行供电。 此外呢，我们还有第二路，二十伏电源，通过叉三的七和八号角 内部进行整流以后，也是经过了电容进行滤波，它这里呢分成了两路。第一路呢，通过 f 四四安的保险进到了叉 m 十六的一号角 和叉 m 十六的二号角，分别是正负极。第二路呢，再经过 f 八三倍的保险，又经过了滤波以后，再次给到了一个，再经过一个二极管，对吧？这个二极管主要起个隔离的作用。再给到了叉 m 十七的一号角和二号角，那么这两路电源的区别在哪呢？这里的叉 m 十六的一和二号角 它下方呢？是给到什么呢？给到了这个轿厢部分的供电，轿厢的二十四伏的正极和负极供电，那么叉 m 十七的一号号角呢，它是给到了主板，也是进到了主板，也是进到了主板， 进到了主板 xm 十七的一号角，最终它是给紧道相关的通讯和板子进行供电的。那么这个 xm 十六的一号二号角呢？它主要是给到什么呢？轿厢和轿顶这块的通讯和需要用二十伏的地方进行供电的。那么此外呢，电源板，在 变压器在输出到电源板的时候，电源板内部呢，他有一路是没有经过整流和滤波的，也就说就是交流电的电源通过 xm 二十五的一和二号角，对吧？直接输入到了主板的 xm 二十五的一和二号角，这里主要是进行一个电源检测，通过检测这个二十伏的电压 高低或者是否存在，来判断你的这个三项电源是否正常，所以说在这个内部呢，它叫做什么呢？电源检测信号，三项的电源检测信号。

e 三零零零 monospace 电梯的电气原理敷线图，还有各个电气部件的布置和代码对照。好的，那我们就直接开始今天的内容吧。咱们先来看一下这个图纸目录，这个图纸目录里面都有哪些大的板块呢？图纸目录里面包括了代码对照表， 然后夜影集与控制柜，轿顶电器图，轿厢控制面板，安全回路，各种 pc 版的接线图和控制模块，还有轿内召唤门机模块，提前开门和精确平层的电路， 电梯语音报站各种布置图，最后还有一些附加装置，应急电池、驱动照明和报警警道的一些开关驱动模块等等吧，反正挺多的。 那这些图纸他们的图号和版本是怎么来进行编制的呢？每一张图纸都有一个独特的图号，比如说代码对照表是七幺三三幺零一零零点一， 然后夜影机与控制柜是七幺三三幺零一零一点一，以此类推啊，每一个都不一样，版本的话用一个大写字母表示，从 a 开始，比如说 a 版、 b 版、 c 版，一直到最新的版本。 好的代码对照表，这个表里的内容主要是用来做什么的呢？代码对照表主要是把电梯里的每一个电器部件都给他对应上一个代码， 比如说一二一是听站门触点，一二二是听站门锁触点，然后一一二是底坑急停开关，一一三是一梯优先运行开关。嗯，就类似这样的一个东西，相当于一个字典，方便我们去查找和理解。电器图纸了解了， 那接下来要讲的是这个控制柜的电器原理。首先咱们来看一下这个控制柜里面的主要部件，依次电源部分以及各板卡之间的电源是怎么分配的。好的控制柜里呢，有一个七二三的电源板，他的输入是接的三项交流四百伏，然后还有一个接地， 这个电源板负责把四百伏的交流电变成控制回路需要的一些电压，比如说二百三十伏啊，二十四伏啊，给安全回路 cpu 版以及其他的一些板卡来进行供电。明白了， 那这个安全回路的电源是怎么接到这个主板上面的？安全回路的？二三零这个安全回路板的 x m 五端子上，然后经过保险丝 f 一 再连接到主板， 对，这样就形成了一个安全回路的供电。那这个井道里和窖箱里的安全开关信号是怎么接入到控制柜里这些安全开关的信号啊？像限速器的触点 急停开关、极限开关、安全钳开关等等，都是直接接到这个安全回路板 lce 二三零上面的， 然后经过它处理之后呢，再通过 x m 十二， x m 三， x m 四这些端子把信号送到主板 l c e c p u 里面去。 那控制柜里面的照明和插座这个电源是怎么配置的呢？控制柜照明的电源是从二百三十伏的控制回路引过来的，然后经过一个开关二十六比 s， 再经过照明继电器二十六比 t， 这个变压器会输出一个安全的电压给控制柜内的照明和插座供电。那紧急电动运行的这个功能，它的按钮和开关是怎么接到控制柜里面的？紧急电动运行的开关二七零 以及它的上下运行按钮二七零 u 和二七零 n， 还有运行按钮二七零 r b 都是接在控制柜的 x m 二端子上面的，然后这些信号会直接送到主板里面去，来实现检修状态下的点动运行电梯。 ok， 咱们接下来要讲的是这个轿顶的电器，这部分主要是讲什么？轿顶的电器啊？就是把轿顶所有的开关信号和执行器的线路都集中在一起，然后送到轿厢的控制板上面， 比如说检修盒、安全钳开关、限速器开关、门机的线路，还有照明插座 都是在这一部分。那检修盒上面的这个检修上下行急停这些按钮，他们的信号是怎么送到主板的？检修盒的信号啊，是通过 x b 三这个插件然后送到主板上面的， 急停回路是直接串联到安全回路里面的。嗯，这样可以保证在出现紧急情况的时候，能够第一时间把安全回路断开，然后让电梯立刻停止。明白了， 那这个轿顶的位置开关像上下平层，上下强迫减速这些是怎么接到主板上面的？这些开关都是通过插件直接接到主板上面的，比如说上平层是 x b 二二，下平层是 x b 二三， 然后上强迫减速是 x b 二五，下强迫减速是 x b 二六。对，这些信号最终都是要送到主板里面去做位置的监测和保护的。那轿顶的这个门机 和安全回路的信号是怎么连接的？门机的动力电源是通过 x b 十六送到门机板上面的，然后门机的安全回路是通过 x b 七这个插件把轿门的触点串联起来之后送到主板里面，嗯，如果有后门的话，后门的安全回路是接到 x b 八上面。了解了， 那咱们接下来就说一说这个轿厢操作盘的电气原理，就是这个轿厢里面的按钮啊，指示灯啊，都是怎么接到主板上的？轿厢里面的内护按钮，开关门按钮、报警按钮，还有楼层显示器， 都是通过一个 lce 扣臂的输入输出板来进行连接的，然后这个板和主板之间是通过串行通讯来进行数据交换的，嗯，这样可以让整个系统的布线变得简单可靠。 这个对讲啊，警铃啊，应急照明这些东西又是怎么集成到这个系统里面的？对讲是直接接到主板的 x c 十八上面的，警铃是接到 x b 三五上面，应急照明是接到 x c 七上面， 然后这些都是由主板来进行统一控制的，嗯，包括五方通话，报警，还有自动切换，应急照明都是自动的。 好的，那咱们继续来看安全回路的电器原理，这个安全回路的电源和保护是怎么设计的？安全回路是使用单独的交流二百三十伏供电，然后经过一个 f 一 的异安保险丝进行保护，再连接到 x m 五这个端子牌上面，给整个回路提供电源。然后呢， 这个警道和轿厢里的安全开关是怎么串联到这个回路里的？就是把底坑的急停胀紧轮的开关，限速器的开关都串联进来，然后到控制柜里的一个 x h 一 的插件上面，再从这个插件出来，进到安全回路版 l c e 二三零里面。 那这个检修状态下，安全回路是怎么实现短接和测试的呢？检修的时候，控制柜里面的检修开关和检修按钮的信号会通过 x m 二这个端子排送到主板里面， 然后主板会根据这些信号来控制安全回路的短接以及限速器的测试和复位。哦，那这个 l c e o p t。 板在单控电梯里都有哪些具体的配置和作用呢？ 在没有 l c e o p t。 板的情况下，主板的 x m 十三直接就是终端电阻，然后 r s 四八五的通讯就直接完成了。如果有 l c e o p t。 板的话， 那就要用一个 x m 十三 a 和一个 x m 十三 b 的 插件把主板和 l c e o p t 板串起来，嗯，然后这个时候终端电阻就要接在 l c e o p t。 板的输出口上，这样才能让通讯正常。明白了， 那咱们下一个要讲的是这个控制模块的电器原理，这个轿厢的控制板和主板之间是怎么通讯的？轿厢的控制板和主板之间是通过一个 x b 十八的插件， 然后用 r s 四八五通讯来进行数据交换的，嗯，同时还会有二十四伏的电源通过这个插件来给整个系统供电。那这个楼层显示器各种开关又是怎么接到 l c e q b。 板上面的？ 然后教内的各种开关像直使啊，风扇啊，独立运行啊，这些都是通过 x c 十二、 x c 十五、 x c 十六、 x c 十三这些插件接到 l c e 扣币板上面的，再通过这个版把信号送到主板里面去。好的， 然后咱们来看一下这个教内召唤的电气原理，这个教内的各层召唤按钮是怎么连接到主板和轿厢控制板呢？每一层的召唤按钮都是通过一个 x c 三一的插件，然后把信号送到轿厢控制板上面的。 主板和轿厢控制板之间还是通过 x b 十八插件，然后用 rs 四八五通讯来进行数据交换的。嗯，另外这个回路里面还有一个一百二十欧的终端电阻来进行数据交换的，另外这个回路里面还有一个一百二十欧的终端电阻来保证信号的质量。 那咱们现在来看看门机模块的电器原理，这个门机的电源是怎么接到主板和门机板上面的？门机的电源是二百三十伏的交流电，然后通过 x c 三插件送到主板上面， 再从主板通过 x b 十六插件送到门机板上面。嗯，门机的电机是直接接到门机板上面的，另外还有一个热敏电阻是用来做过热保护的，也接到门机板上面。那这个轿顶的检修盒和门机板之间是怎么连接的？ 然后开关门的信号又是怎么传递的呢？检修盒的信号是通过 x b 二八插件送到门基板上面的， 然后门基板上面有一个 x b 二九插件，是用来接光幕信号的。开关门的按钮信号是通过 x a 十和 x a 十一送到主板里面，再通过主板来控制门机的动作。了解了，那咱们接下来要讲的是提前开门和精确平层的电路原理， 这个电路里面的核心继电器和接触器在电梯运行的不同阶段是怎么动作的？这个电路里面有几个比较关键的继电器和接触器， 比如说 k 四八六、 k 四四三、 k 四八七、 k 五三，嗯，当电梯进入到门区的时候， k 四四三就会熄合，然后去准备提前开门或者精确平层，当速度达到要求的时候， k 四八六会熄合， k 四八七是用来做安全监控的， 然后 k 五三是用来做精确平层的，这几个东西会在不同的阶段按照一定的顺序动作来完成整个过程。 哦，那这些东西的动作都是靠什么信号来触发的呢？主要的信号有门区信号三十平层信号六 e u 和六 e n， 然后还有来自于主板的提前开门和精确平层的使能信号、速度信号、确认信号。嗯，这些信号会经过一些光藕的隔离，然后送到这个回路里面来控制各个继电器的吸合和断开。好的，那咱们现在来关注一下电梯语音报站的电气原理。 这个系统的主板轿顶板语音报站模块之间是怎么完成通讯和供电的？电梯语音报站系统 它是通过主板的 x m 十三 a 插件，然后经过一个七二二的 l c、 e、 o p t 版，再到 x m 十三 b 插件，最后接到七六六的 a c u 语音报站模块上面的，嗯， 通讯也是用的 r s 四八五，然后电源是二十四伏直流，也是从主板经过这两个插件送到语音模块上面的。明白了， 那这个语音报站系统是怎么通过二进制的信号来决定要播报什么内容的呢？这个系统它是通过 k 一 到 k 八这八个继电器的通断来组成一个八位的二进制数， 然后这个二进制数会对应到不同的播报内容，嗯，比如说门开到位了，或者是超载了，或者是运行方向等等，这些都是靠这八个继电器的不同组合来实现的。那这个语音报站系统 它是怎么通过主板的菜单来设定不同的播报内容呢？通过主板的 lceui menu、 三杠三或者是三杠四菜单，可以对每一个二进置的代码来进行自定义的播报内容的设定， 嗯，比如说你可以把某一个代码设定成欢迎乘坐，或者是请小心等等都可以。好的，那咱们现在来讲一下控制柜和各模块的布置图，这个控制柜里面各个主要的电器模块是怎么封闭的， 然后他们之间是怎么实现电气连接的？控制柜的最上面是电阻模块，然后下面是驱动模块，再下面是开关模块， 最下面是 lce cpu 和 lce 二三零这两块核心的板卡。嗯，然后还有一些附加的装置是根据需要来进行配置的， 他们之间都是通过铜牌和线束来进行连接的，然后也有一些插件来保证整个系统的可靠的电气连接。然后呢，控制柜里面的照明、应急照明插座这些东西是怎么安排？控制柜的照明是有一个单独的照明变压器，然后有一个照明控制面板来进行控制。 应急照明是由两路是由二十六比 l 一 和二十六比 l 二这两个东西来控制的，插座也是从这个照明变压器上面引出来的。嗯，都是一些安全电压，这样的话可以保证维修的时候是安全的。 好的，那咱们今天把这个通力三零零零 model space 电梯的电器图纸从目录到各个系统再到模块的布置都给大家梳理了一遍， 相信大家对于这种无机房电梯的电气原理应该有一个比较清晰的认识了。是的，感谢大家的收听，那咱们下期节目再见吧，拜拜。拜拜。

大家好，今天来维修一台通力电梯，接到物业报修，电梯停在一楼不会动，来到现场，电梯一直在报警，内乎显示超载状态，按开关门和楼层按钮都没有反应。 这是一台无级防的电梯，上到顶楼，打开控制柜，它是没有显示， 刚刚试了一下，它检修也是走不动了，真是奇怪。断电重启试一下， 大家留意看，松电的瞬间呢，是有显示的，然后突然间又灭掉了，这种情况我还是第一次遇见。 在这三个电，大家留意看这右上角的这个五伏的指示灯，他现在是正常的，现在报个零零二幺，因为我打了检修的原因，没有报其他故障。 你看这五伏的电压灭掉了，包括他这个二十四伏的指示灯也很微弱， 直接往那源头这里开始查。大家留意看，这是我刚送完电之后的现象，这个电源版的低十五指示灯没多久他就灭掉了，他这故障现象像是有点短路的样子， 咱们把他的这个主板一个个挨个挨个的给他拔掉试一试。大家看，当我拔到这个 xm 十六的时候，他这个电源输出又恢复正常了， xm 十六 难道是他有短路吗？我又再次验证了刚刚的操作，我把所有的主板通通都拔掉了， 大家看这个输出还是很很暗的，那我现在再次把这个 xm 十六给它拔掉，再来看它灯又已经亮起来了。然后根据这教点上面的野生图纸， 我刚刚拔掉的 xm 十六，也就是这个主板三七五，这个主板的二十四伏供电输入， 那我拔的只是这个主板的供电，他就能恢复正常，那说明问题就在他们两个之间呢。 说到图纸，我们可以来到一梯，里面有上千份电梯技术资料，有需要的可以在里面找。我的大概思路就是这个七二三电源板 他有问题，所以他输出有点带不动，导致他电压变得很低，要么就是主板的自身有什么异常，所以导致他短路。 男人的第六感告诉我就是主板了，我直接将这个主板装到其他好的电梯上面去测试了一下， 装到其他电梯之后，这主板出现了一模一样的故障现象，大家看这外面的控制板又没有显示了，这个五福的指示灯虽然还亮着，但是它是很会落的，大家能看得出来。 然后从这个电源板里面来看也是一样的。这个第一十五他也是很暗的，已经基本确定就是主板了，搞定，拜拜。

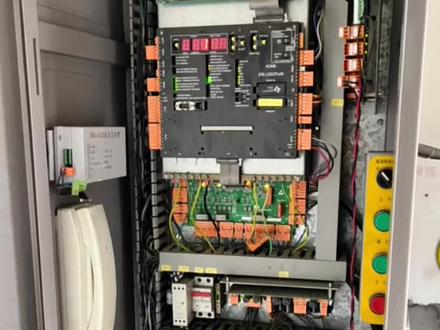

ac 两百二十伏到 f 二保险丝到。 xm 五插件一号线到。 fe 保险丝到。 xm e 插件三号线到。盘车轮开关 128 到 xm e 插件一号线到。 xhe 插件五号线到。底坑急停开关又幺二道钢带断带开关一百二十六道。 杨锦纶开关幺二三到 xhe 插件一号线到。轿箱缓冲器开关一百二十五比一道对重缓冲器开关一 把二十五比二到 xhe 插件三号线到。 xm 三插件三号线到。限速器开关二十二到 xm 三插件一号线到。 xm 四插件三号线。道加省气开关十四到 xm 四 插件一号线到。 x c 插件三号线到。叫箱极限开关五十一道。安全钳开关五十二道，叫顶级停 十一到。 x c 一插件一号线到。 x c 一插件五号线到。将门锁开关八十七到 x c 一插件七号线到。 x h 二插件一号线到。听门锁开关幺二二到 x h 二插件三号线。

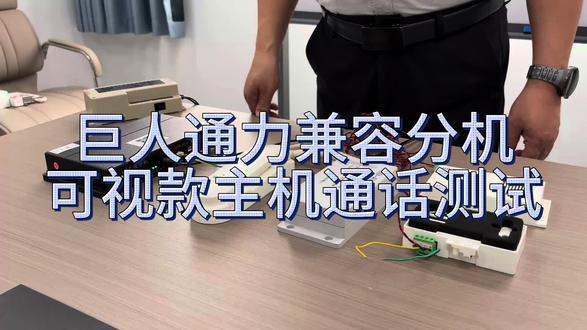

我们现在开始测试这线路，接好以后我们这要轻触这个轿厢内按钮。您好，这样接通，当这个灯亮以后就开始正常了，耐心等待救援人员到来。 喂喂喂， ok， 再见啊，嗯，喂喂喂， ok。
