动脑防傻一分钟,忍住不要搜答案哦!一间库房外面有三个开关,分别控制里面三盏灯,你在外面只能进库房一次,如何判断哪个开关控制哪盏灯?把你的答案打在评论区,喜欢的朋友点个关注。

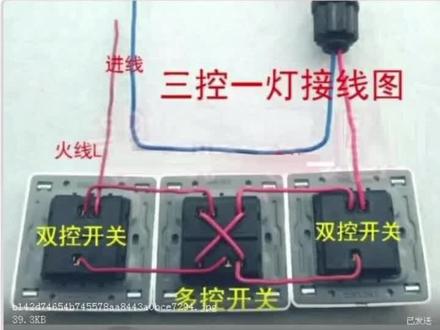

家人们谁懂啊,明明只有一个灯泡,却塞了三个开关,这是要干嘛?别急,今天咱不整虚的三 d 控一灯接线教程双手奉上,学会了,你就是家里最亮的接线大师! 首先说一下三 d 控一灯必须使用这个开关,这个开关叫单连多控开关,其实它就是由两个单连双控开关组合而成, 再配合两个单连双控开关组成三 d 控一灯线路火线进第一个开关的进线端, l, 第一个开关的 l 一 与与第二个开关的 l 十一相连, l 二与 l 十二相连,然后再把第二个开关的 l 十二与 l 二十一短接, l 十一与 l 二十二短接, 再把第二个开关的 l 一 l 二相连, 第三个开关的进线端 l 接灯尾零线接灯泡螺旋, 这样一个线路就完成了。按任意开关都能控制灯泡, 你学会了吗?点赞关注,持续分享电工接线小知识!

activate for food it's feeling uncover not on 咳咳咳。

有人问这个一灯三控到底怎么接?现在我手上有三个开关啊,从外表看,这三个开关没有什么两样,但是呢,如果我们把它反过来看他们的背面啊,就可以发现这三个开关其实是不一样的。 这个开关我们可以看一下,这是一个双控开关啊,一般我们放在门口啊,这个开关中间开关也叫做中途开关转换开关,一般放在床头的一边,我们看他的背面,他是六个接线段子啊, 然后在床头的另外一边呢,也是需要一个双控开关,他也有三个接线段子啊,这样呢,这三个开关就可以实现一灯三控。但有的人说了啊,我家里没有这种中途开关, 其实没关系,你你可以拿一个这样的开关,双控开关啊,双控开关来代替他,为啥呢? 我们看一下外表,他是不一样的,这是你看面板是只有一个,这是两个,但是他的背面我们可以看一下啊,背面看,这是这个双控开关的背面,他也是六个自然端子,这个中途开关的背面啊,也是六个自然端子,所以说用它去替代他是一样的效果的。 现在呢,我们就用这个双控开关啊,做一个中途开关,来接一个一灯三孔。现在这个线已经接好了,大家可以看一下啊, 这根红色跟这个绿色,这是双控线啊,从这个 ledl 出来,然后后面接到中途开关这个的 ledl, 然后两边交叉连接,然后从这边这个 l 二一 l 二出来,再到这边这个 l el 吧,然后这两个开关门还有一个接线端,怎么 l 这个 l 跟这个 l 这呢?一个接那个灯的控制线,你看这个我接灯的控制线啊,然后这个接这个啊,进这个火线, 当然了也可以这个接这个灯的控制线啊,这个接这个进的火线,反正这两个是一个接控制线,一个接灯的火线, 然后灯的零线呢?由于这个这种开关不带插座,所以不需要零线,所以我们把这个灯的零线跟这个总零线串到一起,这样就可以了,如果这里面需要带插座的话,那个里面就需要下这个零线,因为现在不需要插座,所以不需要下零线, 现在我们可以看一下啊,现在我们可以看下左边这个开关啊,啊,右边吧,右边你们看啊,开关开关, 然后中间这个我们用这个双控开关代替他了,所以这两个必须要同时开同时关,你看开关开关,如果说你只开一个也可以实现。我们看一下啊,这种开关有一个弊端,他两个如果你不同时开,我们看会出现什么情况。 这边开了,然后这个时候只需要一个就可以控制,我们看一下啊,这个就可以控制啊,这个就可以控制,但这个不起作用,你看 这个不起作用。什么时候可以让这个起作用的,我们看一下啊,我们这边把这个灯打开看看啊,然后这边给他再关掉,这 这个时候就变成这个起作用了。开关开关,这个时候这个就不起作用了啊,啊,只能这边,所以说这个如果说你用专控开关带这个重度开关,一定要两个同时开关啊,同时开关, 这样就可以了。

一灯三控线怎么拨?我该怎么讲才最简单?别想那么复杂,其实两头开关像双控一样,弧线 一边电源一边控制线,只是中间的开关不需要电源,只要你前后开关各拉两条线过来。恭喜你学会了一灯三控。 买个专用中途开关或用双控开关简单改造就可以当中途开关用。记住,和谐中间指四个接线员。搞清楚这个三控四控都是一个道理。

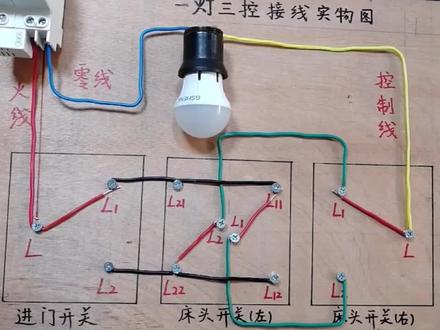

今天我们来看一下这个卧室这种三控灯如何布件,这是门口开关啊,这边是床头啊,床头开关总共是床头左边右边加上门口总共三个开关,我们看一下他怎么布线啊? 这线管是过来的,电源线啊,电源线,然后这边这个往床头去,像这种三控灯要四根线, 是不是一火一灵?这是为了接插座,然后这两根啊,这两根那个一点五平方的, 这是那个双控三控连接线,我们看这四根线过来,然后这样过来,我们看到这边到床头的左边,这里依然是四根线, 这边有插座,将来接线的时候这两根就是一火一零接插座,然后这边又是四根线啊,然后到床头右边依然是四根线,我们看一下啊, 四根线啊,具体怎么接线,我们看这是电源进线啊,将来这边这门口这里只有一个开关,所以这个回灯线啊,这个控制线一根线接到这个灯,这个 l, 然后这边作为控制线, 然后这两根,这个四根线中的两根啊作为连接线,这两根是连接线啊,连接那个 l 一 l 二,然后到这边到这个床头左边这里需要装一个中途开关,也就是啊多控开关啊,然后这边多控开 关手交叉连接,连接上,这两根小线连接上,然后这边电源线给它接上,电源的进线要在这边啊, 接那个开关的进线,做一个火线进线,门口做一个灯的回灯线啊,这样一个三控开关就 ok 了。

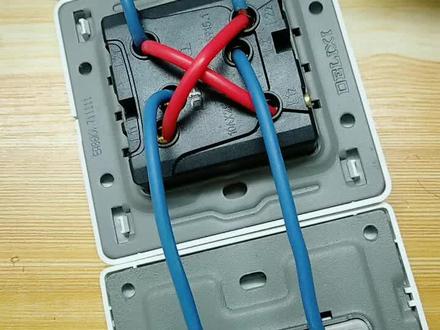

三连开关接线方法大家可以看一下啊,不会接的老铁可以截个图,中间两根纹,我们跳线,中间这个开关是我们的一个单开多控双连线,双连线, 这是我们第一根双电线,第二根双电线,第三根双电线,第四根双电线,这边可以接我们的电源进行火线, 这边接我们的负载,我们把我们的负载接进去,打开我们的总电源, 想怎么开怎么开啊?想怎么关就怎么关,我们第一个开关打开,第三个开关关闭,第三个开开关打开第二个开关关闭啊,学习更多电工知识请关注我。

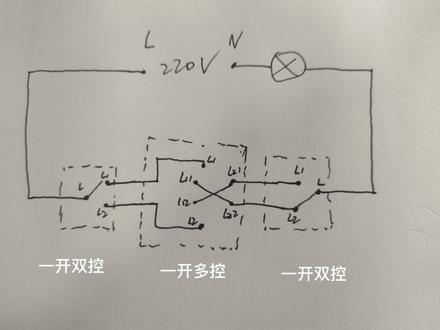

朋友们大家好,我前一个视频呢讲了啊,一灯双控,那么应网友的要求,今天讲一讲一灯三控。 我这个客房呢是十几十几年前装的啊,装的这个呃电这个线路是我自己弄的啊,是我自己弄,那么这个门口进来啊,然后呢就有什么然后这里有个开关 好关掉了,打开啊,这一开啊,就进了门口以后就开这个灯,然后呢啊这是 睡觉的地方啊,这是床这睡觉地方啊,那么一个人睡这一头我们可以什么然后开 啊?这个关开啊,然后我们呢再转过来,在这个空调底下也有开关,就是另外一个呢啊,睡另外一头,那就到这里 关开关开啊,这样呢就极大了,方便啊,这个居住在这里面的人啊,这一灯三控不能让大家 更加清楚的了解,我把这个面板拆开啊,让大家看一看。 好了,现在呢我拆开了啊,你看呐,这里是门边进来的这个 这开关,这里呢这里这开关,那么这个开关的话呢,看清楚了啊,在这里在这里, 那这个是 l 零,这个是 l 一,这是 l 二,这是 l 二啊,也就也就是说火线要什么 啊?从这里进去,然后呢哎这两根 l 一和 l 这个线到哪里呢?要到中间,那刚才那是第一啊,是第二啊,到中间 到这个开关,这是个多控开关啊,刚才那个开关是个双控的多控开关,这是什么呢啊?这里是交叉的呢,这个线先交叉接好,然后呢刚才的那个开关的两个线哦,一个是这里 接这里,一个呢是接这里,就接两边的中间啊接两边的中间,然后呢这两根线是到哪里去呢?哎,是到另外一 开关,也是第三个开关,另外一个床头啊,然后到这里来的,到这里来 呐,到这个和这个,然后呢由这个 l 零 啊,这个二零的话就是负债线啊,负债线也叫控制线,就直接上这个灯泡啊,直接上这个啊,这个灯, 明白没有?好,如果想了解的更清楚的话,当然啊,我要画出电路图啊,这里我把它先把盖子呢上回去,然后呢再具体的画线路图 来讲解。朋友们,刚才呢,我们到实地去看了三控一灯啊的接线情况, 下面呢我们来看一看啊,三控一灯这个接线图,这样的话更加直观啊,会更加明白。第一个双控开关是装在电视机下面的, 中间这个多控开关是装在空调下面的,这个双控开关是装在床头柜的上面的。 好,我们看一下具体的接线方法。火线啊,进入第一个开关啊,双入开关的, 而零而一,这根线接到双控开关的啊,中间啊这个多控开关上面这个中间这个接线接线处 l 二啊接在多控开关的下面,中间这个接线珠 在第三个双啊双控开关,他呢是这个 l 零街道灯泡 这个开关啊,这个 l 灯泡之间这个线叫负债线啊,也可以说叫控制线,在这个 l 一 啊接接到什么,然后这个多控开关的这个右边右上面啊这个接线珠。 l 二接在多控开关右下方这根线啊这个接线珠, 那么这个多控开关啊,上面呢这两个接线珠和下面这两个接线珠一定要交叉啊,交叉,也就是说这个多控开关呢,他有六个接线珠,都必须要接满啊,都不要接满。 当时接的啊,我这个是十几年前接的啊,是我自己接的,我就跟我夫人说了,我说啊,这个太难看了啊,那个是个设计啊,太难看了。我觉得应该把这个双叉, 呃,这个交叉这个线呢接到里边去,也就是内部走线,这个后来过了五六年我又去买他。真的啊?就他就是在里边了啊,就不用到外面接线了 啊。好的呃,今天呢我们就讲到这里啊,请大家呢这个截图啊, 要是自己接的时候就仿照这个去接。好了,今天就讲到这,拜拜。

红灯停,绿灯行,今天咱不踩地雷!家人们,今天咱不讲雷!讲点装修电工干货,一灯单控最基础款场景,卫生间储藏间一个开关管,一个灯接线,火线先进开关,再取灯泡,零线直接到灯泡不进开关。好处,关了灯,灯座就不带电,换灯泡更安全,省 钱又省心!二、一灯双控卧室神器场景,卧室门口一个开关,床头一个开关都能控制卧室灯接线,两个开关用两根来回线连起来,火线先进第一个开关,再从第二个开关去灯泡。好处,进门开灯,躺床关灯,不用摸黑走 回去,太人性化了!三、一灯三控大户型专属场景,超长走廊、复式楼、楼梯,三个地方都能控制同一盏灯接线, 在双控中间加一个中途开关,把两根来回线串起来。好处,走到哪都能随手开关,不用为了关灯多走路。一句话总结,单控省钱,双控方便,三控更灵活!记住,开关只供火线,零线不进开关,安全第一!


当第一个开关 l 接通 l 一,第二个开关 l e 接通 l 十一时, 第三个开关 l 二的电灯泡的电如果要关掉电源,可以把第一个开关 l 接通 l 二,或者第二个开关 l e 接通 l 十二, 也可以用第三个开关 l 接通 l 一, 此时如果要打开, 按下其中另一个都可以打开, 按照他的工作原理, 可以在中间接按多个一开。双控开关 都可以用来控制灯泡的开合关。
