桥架上翻斜弯的制作方法

好，我们现在要分享的是桥架简单九十度上弯的一个制作方法，我们现在用的桥架的大小是四百乘以两百的，大家看一下， 那么我们首先来看一下这个切口的一个公式，那么切口，切口的话是以边高乘以二，那我们现在用的这个桥下是四百乘以两百的，他的边高是两百，那么两百乘以二等于四百。那大家看一下这边， 那从这边到这边的总长是四百啊，这四百是这么来的哈，边高层啊。然后这边是中心线，中心线，然后这边是对分，对分啊，这边是两百，这边也是两百，那么红色区域的话是 需要切掉的，待会我们把它切掉就可以，然后这边把它折平一下，让大家看一下，反面是一样的哈，好，好的，现在我来把它切掉哈，好，现在是切好的一个样子，大家看一下哈， 对面都是一样的哈，非常的简单。好，我们现在来把它固定一下。好，这是组装好的一个样子，大家看一下，近距离的让大家看一下。

工地使用桥架上翻弯你会做吗？跟着视频来看一下该如何计算吧！

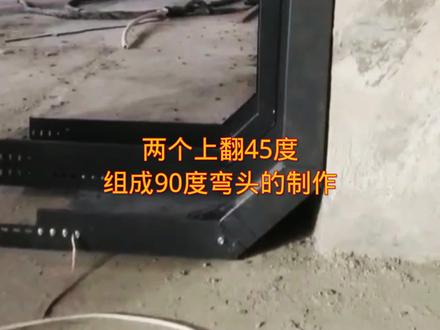

桥架怎么制作？今天给大家讲一个用两个上方四十五度，祖传九十度弯头的制作 啊，比如说桥架接口这一个位置到障碍物的距离他有七十公分，他有七十公分，那么这里这个直线距离 二十公分，这个二十公分我们可以随便假设的啊，在实际当中根据现场而确定，我们也可以做二十五公分也行，做三十公分也行，那么在这里我们就做二十公分，那么在四十五度当中啊，这里的直线距离他是等于高度的，那么这里二十公分，那么这里的高度他自然也是二十公分。 比如说我们要用这个十乘十的桥架做这一个弯头，那么首先我们要计算出这一条斜边的长度，也就是斜边距离，那么斜边距离我们就用这里的高度，这里的高度是二十二 二十公分，我们就用二十乘以四十五度的斜边系数，一点四一四，最后等于二十八点二八啊，也就是一等于 一，等于二十八点三，二十八点三公分。那接下来再看这一个桥架的这一个切口尺寸，这个切口尺寸我们直接用这里的桥架的边高十公分啊，十公分， 然后才以四十五度的角度系数，四十五度的角度系数他是零点八二八啊，最后他等于八点二八公分， 也就是说这个桥架我们从这一个位置量过来五十公分，五十公分画第一条中线，然后第二条中线，也就是我们这一点， 这里的斜边尺寸二十八点二八，画第二条画第二条中线，然后切口尺寸他是八点二八，八点二八，也就是 画完这一条中线，我一边在量四点一四啊，四点一四，然后画出这两条线，啊，这两条线，这两条切切口尺寸线。好，这个视频内容就到这里，感谢大家的观看。

老铁们大家好，今天我们来看看两个四十五度组成九十度上翻弯头，我们已知四十五度系数为零点八二八，我们调价为三百乘一百，我们计算出切口约等于八十二尺寸，头都标注好了，切割出来，看看 这个两百鞋边，根据现场自定义右侧这条斜线，只要方便固定螺丝即可。最后组装成品，看看 一只桥架斜边为两百，就可以计算出直线距离为一百四十一，有了直线距离就可以计算出第一个切口位置一百四十一。怎么计算的你知道吗？记得评论区告诉我。

老铁们大家好，今天我们来看看两个四十五度组成，九十度上翻弯头，我们以至四十五度系数为零点八二方，我们桥架为三百乘一百， 我们计算出切口约等于八十二尺寸多多标准好切合出来。看看这个两百斜边，根据现场自定义 右侧这条斜线，只要方便固定螺丝级，最后组装成品。看看一只桥架斜边为两百，就可以计算出直线距离为一百四十一，有了直线距离就可以计算出第一个切口位置一百四十一。怎么计算呢？你知道吗？记得评论区告诉我。

老铁们，今天我们来看看三个三十度组成的上翻九十度弯头尺寸图已经画好了，红色部分是我们要切掉的，我们看看及格后的效果， 切割完成后我们就可以组装，最后我们组装成品看看起弯点距离障碍物距离为三百五十，所以三十度两个斜边为两百四十七，你学会了吗？不懂记得私信给我。

有很多老铁私信我，这种斜下四十五度三通怎么划线，这里统一回复一下。划线尺寸我没有，但是我可以把方法告诉你。主桥架这里是零点七倍的边高，这里也是零点七倍的边高，这个距离就是底宽加两倍的边高，切掉不要的区域再展开就是这个样子。 具体来看一下这个斜边，就是这里这个零点七倍边高的这个斜线。 再来看一下副桥架，这里就是正常三通斜边一点四倍边高，这一根斜线就是折叠线。刚才主桥架零点七倍边高那根斜线这里是零点七倍的边高， 这里就是边高。那么整个副桥架耳朵这个长度，你就按边高的一点四倍再加上边高就可以了。 这里是一个四十五度三角形副桥架，四十五度向上组装后，这条线就是水平的，如果是两百的边高，整个这条线建议你就画四百八十一就好了。一百的边高这里你就画两百四十一就好了，也就是一点四倍的边高，再加上边高的长度， 以此类推，所有的尺寸桥架都是这样，不用我给你尺寸了吧，具体给大家演示一下，你就瞬间明白。 副桥架安装之前，把这里这个四十五度三角形切掉，这上面就水平了，再把这个耳朵给他掰平，焊住，桥架贴合，锁上螺丝就可以了。以上分享的方法，希望对老铁们有帮助吧！ 这是我做的一个斜下四十五度三通解答老铁们关于高差以及四十五度弯起弯点怎么计算的疑问，我们来看一下四十五度弯起弯中心线怎么算？ 这是主桥架底部，这是副桥架底部，他们的高差就是这根线。这个三角形是一个四十五度的等腰直角三角形，这个距离就等于高差四十五度等腰直角三角形斜边是高的一点四一四倍，反之，底边或者高就是斜边的零点七零七倍。假设这是二百乘一百的桥架， 这里就是边高一百，加上负桥架这一段距离，就是总斜坡长度，再乘以零点七，就是两个桥架的高差。假设两个桥架高差十二公分，那么总斜坡就是十二乘一点四，一四等于十七公分，十七减十等于七公分，这个七公分的位置就是负桥架这个起弯点中心线 这一段就是七公分，这里的总斜坡长度不是三通斜边的长度。不要搞混淆了，总斜坡长度指的是这一段。
