混凝土试块光滑有什么问题

嗯喂，老张，你过来养护试一下。哎，杨工怎么最近四块不对啊？呃，这个可能是工人搞错了吧，我等会查一下好不好。杨工你先去查一下。 咦，我记号呢？ 老总他们换掉了不合格的四块。

关于混凝土视块二维码植入工艺严重影响视块强度导致检测数据失真的讨论混凝土视块二维码植入工艺存在严重缺陷，以实质性破坏视块结构完整性，致使抗压强度检测数据失真，工程质量溯源基础丧失，存在重大质量隐患。 一、问题发现与背景根据上级监管部门关于工程质量追溯体系建设的统一要求，混凝土标准养护事款及同条件养护事款强制植入二维码标识。在实际操作与监督过程中， 发现现场采用的二维码植入工艺存在严重违背混凝土事件制作国家标准，直接破坏事块实体结构的问题。 为验证其影响，进行了一组对比试验。二、试验验证与证据一、现场操作实录植入对象设计强度等级为 c 三零的混凝土标准养护试块 植入方式，使用监管部门配发的专用工具，将硬质塑料二维码标识植入已成型试块的上表面 关键问题。经对植入后视块进行剖析检查，实测植入深度普遍达到十五到二十毫米，几乎贯穿视块厚度的五分之一， 植入物周围可见明显果量位移及收光面凹凸不平，很可能出现微裂纹。图一、植入深度实测照片二、对比强度实验实验设计采用同一盘半盒的混凝土同时制作两组视块。 a 组 严格按 gbt 五零零八一杠二零一九标准混凝土物理力学性能试验方法标准制组，无任何植入。 b 组按当前工艺植入二维码 试验结果组别四块一强度、四块二强度，平均强度较基准组强度损失 a 组，三十五点二、三十四点八、三十六点一、三十五点四、百分之零。 b 组， 二十八点五、二十七点九、二十九点三、百分之二十八点六到百分之十九点。二、结论，当前深度植入工艺导致试块抗压强度系统性大幅度降低，数据已完全失真，不能代表工程实体结构中混凝土的真实强度。 三、严重性与风险分析一、直接后果，检测数据虚假，本质是计百分之二十可能将合格混凝土误判为不合格，或掩盖实际存在的强度不足问题，使质量验收失去意义。 二、管理备论当前做法为追求形式可追溯，牺牲了数据真实性这一根本前提， 一个身份唯一但强度失真的事款，其检测报告已构成虚假质量证明文件，使质量追溯体系建立在流沙之上。三、质量与安全风险 依据失真的强度报告进行验收和评定，可能导致对工程结构安全性的误判，埋下长期质量安全隐患。 四、合规风险该操作严重违背混凝土结构工程施工质量验收规范中对事快制作必须保证其代表性的核心要求。四、问题根源剖析一、技术规范严重缺失 上级指令聚焦于必须植入，但未配套下发全国统一的、强制性的技术细节，对标识的物理尺寸、材质、植入工具精确深度、植入时机均无明确规定，导致现场操作无据可依，随意性极大。二、监督环节失效 监理旁站与质量监督未能对植入工艺本身是否破坏事态进行有效技术监督，监督重点被简化为有无二维码而非二维码如何植入。三、培训与浇底缺位现场操作人员未接受过规范的技术浇底， 普遍存在埋的越深越牢固的错误认知。推荐方案首选方案，激光表面刻码 视块养护脱模后在侧面用激光永久刻写二维码及信息，零植入零损伤，永久不可脱落。次选方案，预埋式 rfid 芯片， 在视块浇注前，将米粒大小芯片埋入内部，表面无痕过渡。方案规范，浅表附着，如必须使用现有标识，必须立即出台规程，将植入深度严格限制在三毫米以内，并指定专用工具， 且植入位置必须为侧表面或上表面边缘非承压区。四、建立植入工艺验证制度 对于任何新的标识技术，必须进行有无标识对比程度试验验证，即不影响事态代表性后方可推广。质量是工程的生命，真实是数据的灵魂。我们恳请各方高度重视本报告所揭示的严重问题， 这绝非技术细节之争，而是关乎工程质量底线与追溯体系信誉的原则性问题。我们愿意全力配合，提供所有实物与数据证据，共同推动问题解决，让质量追溯技术真正服务于工程质量提升，而非适得其反。 问题核心矛盾，塑性阶段植入，此时混凝土上的异于植入，但后续抹面收光会严重破坏或覆盖二维码，导致其无法识别 出凝前后植入，此时混凝土已初步硬化，抹面已完成。强行植入会破坏内部结构，在关键受力区域造成人为损伤和微裂缝，严重影响石块的抗压强度，使石块失去代表性，检测结果无效。 表面不平整，形成凹坑或凸起，在进行抗压试验时会造成受力集中，同样导致强度数据失振。这两种简单粗暴的植入方式都会导致事快无效或二维码无效，使整个过程失去意义。 二维码必须与事快的完整性、规范性并存。正确的解决方案与工艺要点正确的工艺核心是同步制作、无损集成、表面齐平。 二维码不应是植入的，而应是嵌入或一体成型的，绝对禁止在已硬化的试块承压面上进行任何钻孔、敲击等破坏性植入操作。问，假设混凝土有塑性阶段植入世界面怎么收？ 答，无法在植入二维码的同时保证承压面规范，因此正确的工艺是绝不能在植入二维码的。二维码植入承压面 如果必须在塑性阶段关联信息，应采用预制法将二维码载体平放于试模底部或侧面，使其成为试块的一部分，然后再对顶面进行标准的收面。工序 总结与核心原则，保强度优先，任何操作都不能损害事快，特别是上下两个承压面的完整性与平整度。七、绑定前置尽量在事快成型的同时或早期以非破坏性方式将信息载体集成进去，为之选择 首选非承压面，次选底面，绝对避开上下技术选型。激光刻画、预制电片、智能芯片是比物理植入更优的选择。通过以上方法，可以完美解决您所担忧的破坏结构、表面不平、信息无效的问题， 实现混凝土施坏身份信息的可靠无损永久性标识。

今天给大家做一期混凝土抗压强度检测的标准操作演示， 咱们现场这一批石块是一百乘一百，已经到了固定日期，现按规范要求，从这个石块的测量，石块的摆放以及这个价格的速率到这个强度换算计算。我一步一步给大家讲清楚， 咱们压这一百乘一百石块之前，必须先用这个，先用 尺测量量这个石块的这个侧面，用这个卡尺，用卡尺或者钢尺尺量这个侧面量两个点， 取这个平均值，两个侧面一定要是侧面，不是这个磨面的这一面。然后呢他这个石块尺寸这个范围规定边长呢？允许误差正负零点五毫米， 也就是说这个一百乘一百的石块，呃到九十九点五或者是到一百点五毫米之间，这个石块就合格。 这检查完这个石块包括这个边里没有这个菱角，咱们要放石块的时候要放正，一定要放正， 一定要放正，放在这个板中间，上下压板要局中不能偏，不能偏，偏到这个数据量就不准了。 压面的时候啊，咱一定要记住这个承压面是这个侧面啊，就是拆膜时这个这个侧面的上下，不是咱们膜面的这个面啊，一定要侧面上下放。 然后呢我给大家讲一讲这个塑力，这个塑力呢按这个混凝土这个标号来， 小雨这个 c 三零的混凝土用这个速度是三三到五千米每秒，大于 c 三零，小于 c 六零，用五到八千米每秒，大于等于 c 六零的时候用八至十千米每秒。 咱们在加压的时候，加压的时候一定要匀速平稳，不能快也不能猛，一直加到这个石块，呃到破坏出现最大，呃，进入最大的可载。 咱们把这个石块放好之后，咱就把这个把压紧，不要猛，猛紧压，然后把这个回流法 关掉松油阀，慢慢的给咱们压的是 c 三零这块， c 三零这块的受力在三至五千有每秒，不能压的时候一定要不要过猛，过快 一定要稳，就马上这个压力值已经快到了，就马上快过。行了，咱们到最后看它所在数，计算时候就是这个所在的数， 除以这个石块的受力面积，然后一定要记住乘以它的换算，乘以零点零九，零点九五卸载这石块就破碎完毕。 好的给大家总结一下啊，压这个石块的时候一定要量尺寸，看这个石块的误差，石块的尺寸的误差要一定要放在地中， 然后调这个速率，匀速匀速加压，一定要匀速加压，这块压出来重新开始可归。好了，今天就分享到这里，我是做混凝土的，以后持续分享小饭菜，实操干货，下期再见。

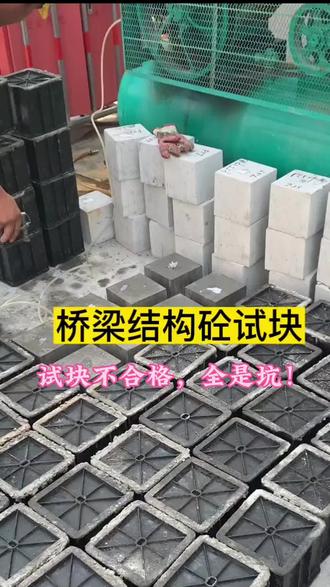

混凝土试块一压就不合格，不是强度不够，而是百分之九十的人都踩了制作取样养护的坑。取样乱取、试模变形、震捣不规范，养护不到位，再加上检测操作失误， 直接导致试块强度偏低，离散超大。干工程多年，见过太多因试块不合格反攻追责的教训， 看似小事，实则关乎工程质量与自身责任。把取样、成型、养护、检测每一步做标准，避开人为失误事快，一次合格根本不难。专业到位，少走弯路不背锅。

这个是咱家自己卖的石磨，这个是抗压幺五零型的，这个是抗肾幺七五幺八五幺，这个是一百乘一百乘一百三连的。正常混凝土做石块的时候一定要在里面涂上机油，容易脱模。 把混好的混凝土倒入石块里面，倒入混凝土之后可以放在振动台上震，把气泡震出来， 咱们做两三个的话就这样震一下就行。刮板或者抹刀刮平，这个也是刮平， 刮平之后把它放在一侧进行养护，把样本放到阴凉处进行二十四小时成型，二十四小时之后我们再进行脱模。
