cimco edit2025仿真设置教程

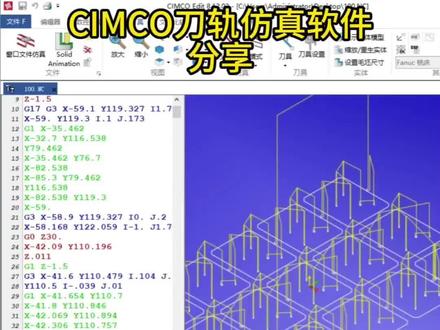

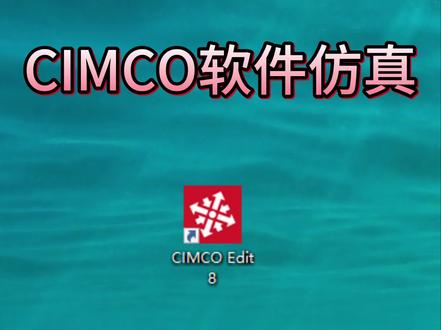

大家好，我是晚风老师，那么今天呢给大家分享一期有关于刀鬼查看软件 c b c 软件的一个完整的卸载和安装的全部流程，那么软件包的话，我这里已经打包好了啊，那么需要的话呢，可以直接在呃这个评论区呢扣一个六啊，我直接给大家分享就可以了。 那么这样的一个东西的话呢，我们整体来先来做一个卸载和安装，那么我推荐的版本的话呢，是这个私密口啊，八点一二点零二的一个版本啊，这个比较稳定，也比较好安装处理。那么我们在卸载的时候一般怎么去做呢？首先你先把软件关掉，然后呢我们呢可以呢找到这个搜索啊，你别说呢，选择搜索控制面板， 那么进来之后呢，我们就可以来找这个有关于卸载程序，你点进去啊，点进去呢，这里就有一个私密口啊，那比如说我们右键啊，这里呢就有一个卸载啊，你可以通过这个东西把它呢直接给它卸载掉啊，就可以了啊，这个是比较简单的一个过程 好，那么卸载完成之后呢，这里面我们就看不到这个信息了，那么你就可以来进行直接的安装啊，那比如说的话呢，我们先来打开这个安装所需的软件啊，也说这有这个安装包啊，那需要的呢，直接在评论区扣六啊就可以了啊，那我们可以选择这个私密口啊，八点零二点零二的版本，那这是一个解压包啊，你必须要呢右键， 比如说呢要给他的解压到当前文件夹，你给他呢去先把它处理出来再说，那么处理出来的时候呢，一定要把你的这个杀毒软件给它关掉啊，一定要注意这个点好，那么 解压完成之后呢，我们可以双击点开啊，点开之后他的安装比较简单啊，别说他这里有两个破解文件啊，一个是安装的一个目录，那比如说的话呢，我们可以先点击他的这个对应的这个安装程序啊，对他能去进行这样的一个安装， ok， 那 么我们可以怎么去做呢？上面这两个是我们的这样的一个替换的一个文件啊，那么下面这个呢，就是我们的一个安装的程序，那么我们可以首先右键点击啊，选择呢以管理员的身份去进行运行，然后呢这里就会出现这样的界面了，当然他这个地方开始默认为英文，所以说我们可以直接点击， ok， 好，那么现在的话呢，就开始进行安装啊，比如说我们啊会看到这样的一个界面啊，那你就接着呢点击这个 nest 啊，也就下一个，然后这里呢往下面拉到最后面啊，然后勾选，我同意这样的一个意向啊，然后呢继续下一个，然后呢继续下一个，那比如说的话呢，这里面我们选择第一个，然后的话呢继续选择这个啊， insect 啊， 最后的话呢，对它去进行整体的安装，那么一般来说默认如果你不做更改的话，它会安装在你的这个 c 盘里面啊，比如现在就是完成，对吧？ finish 啊，我们点击完成就 ok 了啊，那么现在完成之后啊，我们就可以发现，那么我们的桌面上的话呢，就出现了一个新的 mac 软件啊，但现在你不能直接点进去啊，不要直接点进去啊，我们要把它呢去进行这样的一个替换， 那么你可以看到啊，现在它默认的装在了 c 盘啊私密口，然后这里的话呢有它对应的这个版本标题啊，那今天是我们安装的这个日期啊，二六年二月二十七，你可以这样点进去，然后这里你看就会有这两个文件，那么我们只需要把这两个文件给它替换过来就可以了。 边上呢我们点过来，然后呢找到将这个点开，点开之后呢将这两个相同文件名选中之后，右键啊单机找到我们的这个复制即可啊， 你可以选择复制，然后呢再切换到 c 盘，找到我们的 c 盘，双击进去再进去啊，在对应内容里面不要去选择了，直接在空白处右键，然后呢我们去直接粘贴即可，那么这个时候他就会提示你，对吧？要去替换啊，那我们就勾选第一个，就可以当他呢去进行这样一个替换之后。好，那接下来我们的安装过程呢就结束了，结束之后呢，现在你就可以打开来看一下， 你看现在的话呢，我们就可以直接进来啊，并且呢没有任何的这个说什么适用的这个时间啊，并且它是一个中文的界面啊，那这就是我们替换成功的结果。那么这个东西怎么去查看刀轨呢？其实比较简单啊，就比如说我们在这个程序里面后处理出来了一个 n c 文件，那么一般我们就可以直接给它拖进来就可以了， 那么拖进去之后呢，你看在这个里面你就可以看到它的这个 g 代码， g 零 g 零三啊，包括这个其他的一些结构都有， 那么他的这个仿真动作也是我们的这个刀轨的这个内容，该怎么去进行查看呢？那么一般来说我们用的时候非常的简单啊，就是直接拖进来之后选择点击仿真，然后这里的话呢，第一个对吧？就是一个窗口文件仿真，那我们可以点击它就行了， 那么这个时候的话呢，他就会将你的代码通过这样的一个仿真动作啊，变成转换成我们的这个线条，有时候你就可以来对照，那到底和你的这个程序里面的到底对不对啊？因为有的后处理它确实容易出现一些错误啊，一般如果没问题的话，那么我们在相机前稍微看一下就 ok 了。 好，那么今天这样的一个视频的话呢，就分享到这里啊，那么如果需要啊，我们这个软件安装包的啊，那么可以在评论区的话呢，扣一个六啊，我们也会分享啊，感谢大家观看。

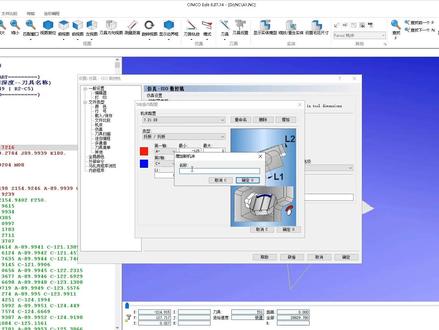

大家分享一下这个，呃，嗯， semico， 我们这个机床设置啊，因为有的学员出去之后有可能说，呃，重装过后，那有可能有的设置啊，又忘记了，那今天的话我们来啊讲一下啊，首先我们设置的话要打开一个文件， 我们找到我们的后处理，那我们放到这个地方了， 任意一条啊。好了，那我们现在这个的话是一个联动的， 那联通我们这个是什么？我们是一个带刀尖跟随的啊。那这个设置的话，首先我们要打开我们的仿真带设置这个地方啊，这里的话我们有什么？首先进来，我们看到第一个就是我们的控制系统， 就是说他跟你的机床的控制系统要匹配，那如果说这个系统不对的话，我们要到哪里？到这里来切换，我们这边是可以这么切换的，打开之后我们会发现上面有什么？有很多系统对不对？我们的西门子的，海德汉的啊，常见的系统上面都有。 然后我们的话是，呃，新代的，那他给你们跟我们的法兰克的类似，对吧？所以我们这边法兰克的起床啊，那这个就 ok。 那再接下的话就是我们这边我们的四五轴仿真，这个是一定要启用的啊，如果不启用的话，我们啊到时候仿真的时候你这个是仿真不了的。 好，那再接下来的话，我们这边还有一个嘛，最重要的就是我们的机床的设置了啊，还有 这里的话是你的鼠标键盘的操作方式啊，这边的话是一个三 d 的动画选项，我们的话给它打开选择什么？选择三 d 车型就好了啊，其他的话我们就默认就好了啊， 还有这个地方啊，你们有可能这个地方也会什么会没有勾，这里的话，我们勾起来就是按着吗？按我们的就近原则去走啊，也是最短路径就近原则。好，那现在讲一下我们这个机床设置，那机床设置的话，首先我们 要打开什么编辑机床配置。那，那进来之后我们首先要增加一个什么机床的名称好了，那往这边来，七月二十一 一，现在好了，那我这个就 ok 了。机床的名称，那机床名称增加完之后，接下来这就是你的机床的类型啊，这个地方就是我们的类型，那类型的话，首先我们要找到什么？ 找到跟你集成对应的类型，我们类型它里面这个啊，这个就是四轴的，那这个就是我们的摇篮的。 那，那这个呢？就是我们网红的摆头的，我们常用的就这几种，对不对？还有这个什么我们的一百， 你转，但是他是什么？他是斜的拖板，你记住啊，这是我们的斜摆头的啊，他这个斜摆台啊，斜摆台啊，对，那这是我们的斜摆台。首先我们可以打开来看啊，这四轴，看这边这个示意图，然后 摇篮的，对不对？然后这什么什么拖板，也就说我们什么斜摆抬的，那我们的呃， ac 轴或者 bc 轴，他是什么成四十五度交叉的啊， 那这个呢？就是我们的摆头机床了啊，一般做大件或者是做模具的话用就会比较多啊， 那我们是五轴机床上肯定会选择什么？我们的机床是摇篮的，选择它就好了啊，然后这边就是你的轴名称跟你的后处理输出的轴名称对应就可以了啊，那我们是 a c 的， 那我们这边输出也写什么第四轴 a， 第五轴 c， 对不对？那我这个就差不多了，正负方向的话，我们啊，这个 我们是 a 负这个 c 证， c 证也记得我们什么，我们是顺时针旋转啊，顺时针旋转，好，那这个行程的话，那我们这边是一个什么是一个？呃，最小的话我们是负的，根据我们的行程来，我们是负的一百二十五， 最大我们是到零度啊，最大我们是到零度，那 c 的话我们是最小是负的三百六十，最大呢，我们是三百六十啊，好了，那我们这样的话设置就差不多了，那再来的话就是这个什么 l 一 l 二，这里的话其实就是什么，就是我们的 l 一，就是我们第四轴到第五轴的一个偏差值，那 l 二就是我们的焦点到工作台面的间隙，那这个的话我们不用设置它，我们都设置为零就好了啊， 那我们这样设置的话就差不多了，接下来我们确定啊，我们再确定，确定完之后我们打开我们的窗口，文件仿真好了，那这样就看到我这个文件我们就出来了，那我这里的话是一个什么？是一个呃，扇叶开出联动的刀给， 那这边如果说你进来你的 c 方向跟这个不一致的话，你把这个刀轨微调一下，跟你 u g 输出的刀轨一致就可以了啊， 那我们去调了，你的主要就是调你的方向啊，那我们方向的话，基本上来说 c 的话，我们顺时针都是正啊，要调的话调到 a 啊，因为这个有可能说你的机床方向不一样，你看你的是 a 正还是 a 负，反一下的话就可以了啊，好，那么就是我们的四轴，我们五轴的啊， 那四轴设置的话相对来说会更简单一些，那我们直接打开，然后这边呢一样的增加一个机场，那我们增加一个四轴的 啊，然后确定就 ok， 那四组的话直接打开，选择倒数的第二个，这就是我们四组的啊，那我们最小值的肯定是负的三百六十，最大的话我们是多少三百六。 好了，那这样的话就 ok 了啊，那如果说你的是我们的 a 轴的就选 a 正或者 a 负， b 轴的就选 b 正或者 b 负就可以了， 那那具体正负的话根据你的机床旋转的方向来啊，那这个四轴设置跟五轴设置的话就是这样的啊，好了，今天分享就到这里，谢谢大家。

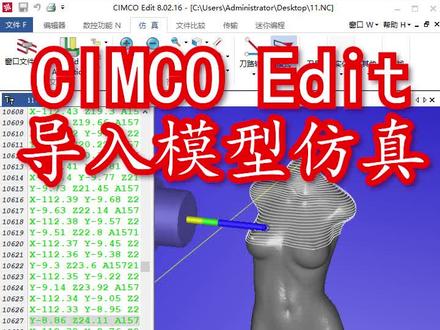

在 sim 口当中如何把我们的模型导入进来来反制我们的这个程序？首先我们有两个步骤要进行操作，我们打开编程软件，这个地方可以是 u g， 也可以是 maskey 等等其他编程软件，我们把模型进行导出，选择文件，选择导出，选择 str 这个地方的话，我们选择要导出去的这个这个图档，然后导出去的这个位置，这个位置的话比如说我们搞一个九，这个地方有个注意事项，这个名字的话不能够有中文，可以是数字，也可以是英文，就是不能有中文，不然识别不了。我们比如说九 点确定这样就打出了这个模型，然后我们把我们的程序后处理出去，选择后处理这地方，我随便用一个后处理就好了，确定这样的话我们的这个程序跟模型都出去了。 好，然后我们打开我们的私密口软件，在这个地方我们可以直接双击程序，也可以选择这个打开，然后找到我们的这个九的这个程序，这个地方我们选择反针，选择窗口反针， 然后这个程序啊现在就已经进来了。然后在这个地方我们因为我这个地方拉的比较小啊，在这个地方找到这个实体，这个实体这个地方有一个什么呢？有一个显示实体模型 啊，不是这个视角，是这个其他这里面这个地方有一个 stl， 我 们找到这个加载实体模型，点开它，然后找到我们刚刚的这个 stl， 这样的话我们的这个模型就导到了我们的这个 c 米口里面，就可以进呃，实体跟刀轨的一个反针了，这个内容的话比较简单，希望对你的工作有所帮助。

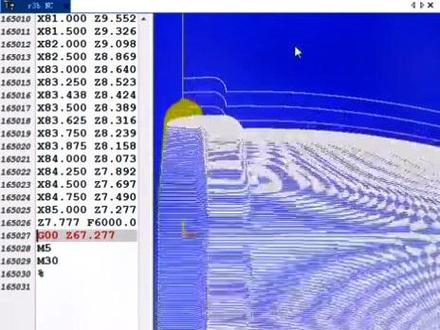

大家好，我们开始讲课，那么你讲一下那个旋转道路四轴怎么在我们软件里面摸你啊？当一个粉丝提出这个问题，好，我们看一下啊，随便打开一个做的旋转道路，嗯， 看准后回到前面让大家看，他在里面呢，是吧？他都是有一个注意看啊， a 轴是吧？ a 轴三百六十度是吧？三百六十度 就是旋转都是 a 轴是吧？然后呢，我们直接去窗口文件仿真，是吧？他就会出现这种情况，但其实有时候啊，是因为我在这里定了定了一个机器哈，就是做了个机器， 如果没有没有选机器的话呀，他出来不是这种效果啊。关闭仿真，那么在这里设置一下是吧？设置一下啊，设置一下，你在这里注意一下是吧？注意一下。比如说我这里刷原先的他不是这个是吧？就是原先的我随便选一个 啊，比如说这个四周是吧？四周啊，确定一下，然后我们在窗口模拟是吧？模拟，那他就是这样子的，是吧？这样子看这样子的 啊，其实这样子也能看得出来，是吧？它是一个四周旋的雕刻，但是也说我们需要直观，那怎么办呢？我们关掉它，就在这里设置啊，设置里面呢，在这个地方选一个机床，点这个是吧？点这个是吧？你看这里是不是选一种 配合适合你的机床，那么随便增加一个吧，随便增加一个确定， 那你在这里的时候四轴是吧？四轴啊，这里选这个四轴，然后这里把 ba 变成 a， 如果你是 b 轴，哎，那你就是 b， 是吧？然后这里边 aa 大小你都无所谓，因为我那个只是转一圈三百六十度，这个只要在这个范围之内都可以的。确定， 然后我们再确定，然后再创作文件仿真，那么再开始，对吧？ 对吧？选择了当我这边缘是他会产生一台刀，是用金雕软件做的哈，因为我们是雕的木头，所以说我开粗了是吧？开粗了挖了个槽，所以说分成这样子的哈， 那么就不说这个本身道路的问题啊，那么关闭他，那如果说实体的话是吧？实体的话，那么再开始， 那实体的话你就要知道啊，拉一下是吧？拉一下，这里感觉算不动是吧？实体，实体就是你毛坯要选对有刀啊，他好像在里面 实体模拟是吧？所以你不需要实体模拟，只是要看一下刀鬼，刀鬼，这里模式是吧？模式刀具啊，实体模拟， 关掉我们再来实体模拟啊，实体模拟是吧？他就需要是只毛坯，毛坯太大了是吧？他可能是不行是吧？不行，模式毛坯，实体是吧？实体说话，重申实体，那么你就要自己去做一个实体是吧？做 个实体，那么确定一下是吧？确定一下刀具选一把刀是吧？那我刚刚这个是一把球头刀内毫面的纸巾，确定一下，然后开始， 那按道理说应该是可以是吧？但他这也是出不来是吧？所以说我们就不需要实体模拟，我们只需要做一个这个线框模拟就可以看得出来是吧？大概什么效果就可以看得出来了。好，那么就讲到这里。
