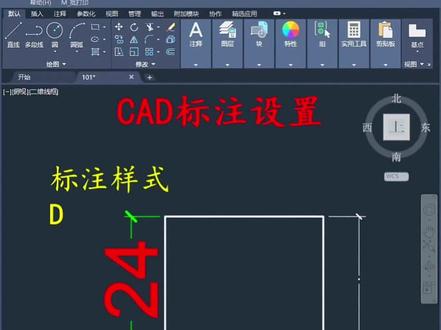

在 cad 尺寸标注过程中，我们通常会遇到的问题，标注显示数值太大容易挡住图形，或者太小又看不清，怎样解决呢？首先输入标注样式快捷键 d 空格， 然后找到你使用的标注样式，点击修改。这里呢，我们可以先看右边标注窗口，这里边根本就看不到你的标注数值，怎么解决呢？点击 文字，然后调整文字高度，让我们能够先看得见。这边呢，我先给个二，调到二之后你会发现这里边的标注相对均匀。然后我们从第一个线开始调整 尺寸线是哪一个？我们先变一下颜色，点击黄色，你会看到变黄的这两根线就是尺寸线，尺寸线线性我们通常会默认线宽，根据你的图形标准来选择就行。 然后这两条线可以隐藏，但是我们通常会用不到第二个尺寸界限，那么标注一共四个线，剩下这两条线就是尺寸界限，我们也可以给他一个黄色，同样尺寸界限也是可以隐藏起来， 当然这些东西我们几乎上都是用不到的。来看右边超出尺寸界限一点二五，这个指的是哪一部分呢？从标注符号 以外的这一段距离就叫超出尺寸线，我们改一下数值，改到五确认，你会发现这一段明显变长了，但是它不美观，同样放到图纸里边会影响其他尺寸，那么我们需要给它调到合适位置， 这样就可以了，起点偏一样呢，就是它的反方向位置，侧点到尺寸界限的中间间隙，我们调个五能看到吗？这个间距明显变大了。好，我们调小 来看第二个调整符号和箭头，那么我这里边选择的是建筑标记，你可以根据你的专业来选择标记符号，第一个和第二个 引线是标注引线，也可以根据你的专业来进行选择调整箭头大小呢，我们来看右边箭头几乎上就看不清，看不到，那么箭头大小我们可以选择和文字高度一样，或者是略小于文字高度。好，我们给个二确认。 来看第三个文字，调整文字样式，这里边是可以选择的，在右边三个点，这里边点击会弹出对话框，我们在这里可以调整字体的样式， 然后看第二个文字颜色，我们根据专业标准进行选择就行填充颜色，这里边呢一般的话也是用不到，就是给数值加一个底色，来我们调整一下，调成红色能看出来吧。 好，文字高度下面呢，文字就是标注数值的位置，可以选择居中水平，这些都是可以调整的。文字对齐我们一般就选择 iso 标准就行。来看很重要的一个主单位， 单位呢，格式需要选择小数，精度可以根据你的相关专业来进行选择，一位两位三位都是可以的。 然后这些调完之后，直接点击确定，再点击置为当前关闭，你看这样标注出来的尺寸就明显协调很多，那么旁边这个呢，我们也需要调整一下 来选择它的标注样式。 iso 二五点击修改，这个尺寸呢，我们只需要调整文字高度就行了，同样给到二点击确定置为当前关闭， 你看这样是不是就行了。你在绘图过程中还有哪些问题呢？请在评论区留言，我来帮你解决。

cd 约束学的好，做图省心快不少。大家好，本讲我们来详细学习一下约束案例，我们看一下左边这个图，大家如果不通过约束工具，实在是太难画出来了啊，好，我们如何画出来？大家输入 pl 空格，我们将左边这个图形先 不借助尺寸任意绘制一下啊，那么任意好了以后，大家通过我们的参数化找到自动约束。 好，那么我们不要急着点击它啊，我们输入 s 空格给它设置一下，那么设置的意义就是防止什么呢？防止它在约束的时候自带了平行，包括垂直，相等啊这三个要素，我们给它取消掉， 否则的话在这边比如给一个垂直的角度，后期你就不好去约束了啊，好，我们点击确定，那么这个时候呢，我们就可以了，好了，以后我们再通过这个线线性或者对齐啊，我们把这个线看到没有一千五啊，我们每一根线都来给他进行一个约束， 这边是一千一，同样我们这边也是一样选择两段啊，好，一千五，输入以后回车看一下，然后我们还有上面一根线 一千四，那么这个约束完以后，对于左边这根线，我们先不要管他啊，好，我们再通过角度看一下啊， 好，我们先选择水平边，再选择需要调整的边啊，好，那么我们输入一百二十五，那同样这边也是我们先选不改变的边好，再选另一边啊，我们九十五。 好，那么这边也是同样，大家注意选择，不要选反了啊。那么好了以后，此时我们还剩这一个边没有约束， 对于这个边大家可以测一下，他基本上就已经自动的成功了啊，不需要再去另外约束了。好，那对于这个大家可以看一下，尺寸也是对的，看到没有？好，那本甲分享到这边，谢谢。

在 cd 中我们如何快速修改家具的尺寸？比如说我们需要将这一个床给它改为一个宽度一米八的一个尺寸的话，首先我们需要给它分解掉，然后再进行一个拉伸， 但是这样拉伸出来的对象的话，它不是很好看，怎么可以在给它不动的情况下进行操作呢？我们给他回去 选中对象，输入快捷键 m o 空格。好在弹出的这一个兑换框，我们找到 x 比例，这里我们调整比例为幺八零零斜杠幺五零零空格。那我们再来给他一个测量， 这样的话他就直接从幺五零零变成了幺八零零。

cad 图形约束使用技巧？我们要画这样一个图形，这个图形矩形的尺寸已经确定，内部有六个圆，五个小圆的直径相等，大圆的直径是小圆直径的两倍，圆之间圆和矩形之间存在相切的关系。 画这个图形，首先输入 ic 命令，用鼠标点击屏幕确定一个顶点，接着输入 d 确定尺寸，矩形长度输入四百，矩形宽度输入二百六十八，点击屏幕完成矩形的绘制。 下面输入 c 命令，点击屏幕确定圆心，移动鼠标确定半径，之后点击屏幕画圆空格，之后重复操作，一共画出五个圆，下面点击工具栏参数自动约束。 鼠标框选所有图形，之后空格完成自动约束。再次点击参数标注约束水平，点击上方矩形的两个角点回 车，矩形长度的约束尺寸四百，同样点击参数标注约束数值，点击矩形左侧的两个角点回车，约束尺寸二百六十八，还是点击工具栏参数几何约束相切，点击中间大圆和右上角的小圆 空格，之后重复操作，使四个小圆多与大圆相切。然后再点击参数几何约束相等，用鼠标依次点击两个小圆，使他们的直径相等。空格，之后重复操作。 十四个小圆的直径都相等，下面点击参数几何约束相切，用鼠标点击右上角的小圆 右侧的线段空格，之后再点击右上角的小圆和上方的线段，使这个圆和矩形的右侧和上方的边都相切空格之后重复操作，使剩下的三个圆也与旁边矩形的边都相 切。接着鼠标点击中间的大圆，点击夹点后移动鼠标稍微缩小这个圆的直径大小。接下来输入 c 命令，并输入二 p。 点击圆心和大圆右侧的象限点画圆，然后点击参数自动约束。鼠标框选所有的图形之后空格完成约束，还是点击参数 几何约束相等，点击右上角的小圆和大圆内部的小圆，使五个小圆的直径都相等。鼠标点击大圆内部的小圆， 但得力的键删除。再用鼠标选中右上角的小圆，并输入 co 命令。点击圆心作为复制机点，点击大圆的圆心作为第二点空格，完成复制。再一次点击工具栏参数删除约束，鼠标框选整个图形空格，将所有约束删除。到这里就完成了整个图形的绘制。

大家好，欢迎大家来观看 cad 参数化绘图教程，我是你们的设计搭档阿峰老师，我们上节课已经讲了几何约束工具的使用方法，我们这节课继续讲尺寸或者标注约束工具使用方法。好，我们进入 cad， 我这里有个图，我先给他一个几何约束，比如说自动约束，我点他一下，他会出现了好多约束的一个符号，哎，我想他觉得符号太烦人了，我想把它隐藏掉了，怎么填呢？我选中他这里有一个全部隐藏，我点一下他就帮我隐藏掉了。啊， 我们这个尺寸约束也叫标注约束，它的使用方法跟我们之前学的啊，标注标注尺寸的，它的工具方法是一模一样的，只不过是它多了一个约束的特性而已。比如说我们限行标注点一下，限行指定第一点，指定第二点， 好，它会标个尺寸四十五，对吧？好，点一下，我们可以改它数值啊，可以约束它数值，比如说往下改大点五十， 它自动把我们这个图形给我约束到五十，它就多了一个约束的。啊，这个特性啊， 比如说它现行呢，当然也可以垂直标注啊，选中工具呢，我们再按一下空格，它可以让我们选择对象，比如说选择这个线，但是我我想把它改到三十数，三十，它自动把我这个图形约束到三十。 好，我们这个线型呢，下面的小箭头点开呢，它有水平数值，它是啥意思呢？你点水平呢？我只能水平去标注数值呢，我只能数值标注，那我们一般呢就直接点到线型就可以了， 可以水平可以数值啊，那么第二个呢？对齐呢？就跟我们这个标注呢？对齐标注是一样的，操作方法是一样的。我点呢？比如说我这个斜线啊，第一点，第二点， 对吧？然后点一下他给他改，我想改个四十五，确定啊？忘了预设的四十五，同样的，我点了工具再敲一下，然后空格键啊，可以选择对象，选择他，比如说，比如说改个五十，对吧？ 好，我们再看。这里呢，还有半径直径，半径吗？假如说这个圆弧，我想标到半径，半径现在十五点几，我想给它改个十六，确定啊，它就自动帮我约束到十六。好，我们继续点，比如说还有个直径啊，比如说我这个圆想标到直径， 它直径是十二吗？我想改到十六，对吧？它自动帮我们约束到十六。好，我们继续。这还有个角度，先把删掉， 再标一下这个线，这个线的角度现在六十七，我想给它约束到个七十，它自动把我图形约束到七十，对吧？比如说呢？还有呢？嗯， 这个对齐往下把这个线给它，给它改长一点，对吧？现在十四，给它改个十八，对吧？ 啊？我们这些，嗯，这些标注呢？比如，嗯，尺寸标注呢？尺寸约束标注，这个呢？我们称它为动态约束标注。什么叫动态约束呢？就动态就是我们可以手动去修改它，它不是一个固定值，它可以去修改它，去约束它， 它动态值呢？嗯，我们一般的尺寸呢？标可不是这样标的，对吧？它只是动态让我们去约束的图形而已，它是不能够， 嗯，打印出来的，也是不能，不能够去随意修改它的位置，比如说这里我想给它往上，比如说拖动往上竖着往上走一点，它是拖不了，对吧？我只能水平，对吧？它使用特别不方便， 比如说呢，这个半径呢？我想给它，哎，标到外面去，它也没法改，对吧？还有呢，它呢是不能够打印的，比如说 ctrl 加 p， 把它打印一下，打印预览一下，然后框一下，它是不能够打印出来的，你看它这里只显示一个啊，图形的轮廓不会显示尺寸， 那它怎么修改我们要打印的一个尺寸呢？就是我们我们是 m o， 打开那个特性面板，或者 ctrl 加 e 都行， 好，我选择这个尺寸，对吧？或者多选一点，都行，对吧？比如这里一个，我从那看一下，这里一个约束形态，对吧？这个一个动态，我点开里面一个注视性，对吧？改一个注视性呢？这里这个就可以打印了，对吧？注视性， 这个叫注视性约束标注，我们看一下，看一下打印， 哎，它是可以打印的，对吧？返回去， 好，我们把刚才我们嗯隐藏的那些几何约束符号给显示出来啊，这是，嗯，几何约束这些符号呢？比如说我想给它删掉，比如说我想就删除这个啊，这个垂直这个约束光标移动到这个符号上面，然后按右键旁边有个删除，可以把它删除， 删除掉了这里呢就失去了，失掉了就没有那个垂直约束，对吧？但是它还有啥呢？还有这个重合约束，我再 u 记它删除，这里重合约束消失了，这时候我们把它旋周给它拉一下，它就能拉开了，对吧？ 好，我们假如说，哎，我想把这个给它隐藏掉呢？比如说这里的一个隐藏，哎， u 记，哎，这里有隐藏，对吧？点 u 就 可以隐藏，所有呢？所有都隐藏了，对吧？ 然后呢？我这个标注呢？我也想给它隐藏了呢，哎，这里全部隐藏，它就没了，对吧？它只是掩饰，只是隐藏了动态约束，那么这个注视型约束它是不能够隐藏的，它全部显示了，它就显示出来。 刚才我们讲了它这个把这个动态约束改为注视型约束呢，打开特性面板去修改，但是我们这样改我觉得太麻烦，对吧？那我怎么标注的时候，我们用尺寸约束工具标注的时候，直接标注成我们那个注视型约束呢？ 哎，这是我们要进行一些设置，比如说啊，设个样式，比如说标注样式，给它改个颜色吧，看，为了让大家看清楚点，给它改个黄色，对吧？嗯，这文字也改个黄色，然后也改个零吧， 一点二吧，我确定。比如说这个样式，对吧？这个像是黄色的，对吧？哎，我们刚才这个改成出现，但后前面还出现了 d， 什么等于十八，我不想要 d 这个符号等号，这个我只想有个数字嘛， 这个直径呢？我不想，我只想有个数值就行了，对吧？那这个怎么办呢？怎么修改呢？好，我先把它删掉，往这里有个标注，把它放来看一下它的一个标注，一个箭头，把它打开，它里面有两种模式，对吧？ 打开第一种是默认式动态约束模式，还有一种是注视型模式，我要把它切换注视型约束，然后假如我切换注视型约束模式，然后再标注，用这个约束工具标注，比如说限行，对吧？然后给标注下。 好，我编出来的也是我们一个标注样式的，但是呢，它出现了个 d， e 等于后啊，我想把它取消了，怎么办呢？哎，我们再去这里还有个，比如看这里有个斜的一个小箭头，我点一下 它会出现了一个，哎，又设置一个面板，对吧？我看他的底下这个名称和表达式表示表示就旁边，我晕了，就这样子， d 等于。好，我把它改成一个名称呢， 名称呢？它会指向出现个名称，这个不是我想要的，我只想要竖着呢，我直接点支，它就出现个支嘛，对吧？我再确定，这时候我们看我们这，哎，五十一，对吧，但是还有问题，它旁边出现个小锁啊，这个锁，对吧？那这个锁什么意思呢？怎么取消的呢？哎，我还是点了 点了，就是这旁边有个，这下面有个未注述性约束显示锁定图标啊，我们把它打过去掉，然后确定 它这个锁旁边的锁就不见了，比如说点了把它改一下，哎， 比如说那个数值，不用改的话，我直接点一下就可以了，对吧？好，我们这，比如说我想标个标个直径半径吧，这个圆标半径，对吧？哎，这个这个标志呢，位置呢？随意可以改，对吧？ 指定位置，然后呢尺寸可以改个八万，对吧？或者改个十大点，对吧？ 好，它这个标注呢是注塑性标注的，可以打印，也可以随便随意随意移动位置，对吧？他说这个就是我们想要的嘛，然后 come 加 p 给他打印看一下， 选中这个尺寸就可以打印出来，这个就是我们想要的，对吧？ 好，我们这节课就先讲到这里，下一节课我们继续讲其他的一些设置啊，它里面，比如说这里面这个几何，这里面设置 大家都啥意思啊？然后自动约束，这里面都啥意思，我都一次性给大家讲啊。好，谢谢大家观看。有什么问题呢？希望大家留言。同样希望大家多多关注和点赞收藏，再见！

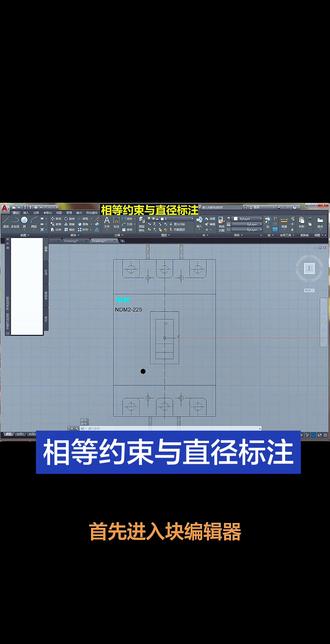

这一次我们讲解一下如何利用相等约束与直径标注，随时更改这个动态块中安装孔的大小。然后我们现在看一下，我们已经做好了一个动态块，里边有一个安装孔， 然后我们首先进入快编辑器，然后在这个约束里面选择相等约束，然后在这选一个 m 二集美里面选 m， 第一个对象选它，然后选分别选这剩下的三个，选好确确定，然后呢在这有一个直径标注，把这个标一下这个直径 好，然后我们关闭块编辑器， 然后我们选择块，然后 ctrl 一 打开特性面板，我们找到自定义这一个直径，然后为了看的更清晰一点，我们故意改大一点，改成个十二， 好，这四个同步就都改了，然后我们再显示安装孔， 我们再显示这个本体，然后把这个改成一个六， 然后再显示安装孔，这个孔就是六， 这样你就可以随时去调整这个器件上安装孔的大小。

cd 标注尺寸如何随图形动态改变？当前我们画了一条长度为一百的直线，我们对它做了标注，当我们选中直线之后，拖动它的夹点，无论是延长还是缩短，标注并没有跟随变化。如果我们想让标注的文字内容随着直线的改变而改变，那我们需要输入命令 o p 加空格，也就相当于点击工具菜单里面的选项。然后在用户与系统配置当中，我们选择使新标注可关联，打勾之后确定把标注删除，重新标注 b l i 两次空格选中标注直线拉出来，这样你在选中直线之后，无论是缩短还是拉长，标注的数据会随着直线长度的改变而发生变化。你学会了吗？点赞关注收藏，跟着韦老师学 cad， 专注职业教育二十年。 魏老师在每天晚上的七点到八点半，九点到十点半两场直播给大家讲课，所以大家可以想要系统的跟着魏老师学 cad 的 话，可以锁定我的直播间。

很多新手学创业机 cad 最容易卡壳的地方就是约束，要么过定义，要么零件动不了，画着画着就报错，特别影响心态。明天一分钟教你四个最常用的约束，新手学会，再也不卡壳！ 第一个约束，水平约束。比如我们想画机身，想要一条线保持水平，那么按一下 f 八，打开一下这个正交，我们画出来的线就是一条水平的线。 第二个约束，数值约束。也可以理解为正交，和水平约束一样，咱们首先按一下 f 八，拉出来线，那就是一条非常直的直线，如果再按一下 f 八，取消正交，那么画出来线就是一条可以可变角度的线。 第三个约束，重合约束。这是最常用的，比如我们画电机轴的圆，想让它在外圆的中心，就选中圆中心和外圆的中心，打开重合约束就可以了。重合约束的快捷键是 g c c， 使用方法是在英文的输入法下输入 g c c， 点击一下空格，再点击一下第一个圆，然后点击一下第二个圆，这样的话它们的中心就在一个点上了。 第四个约束，对称约束。比如电机座四个角的螺丝孔，想让它们对称分布，就选中两个孔的圆心，再选中中心线，点击对称约束，两个孔就会自动对称，特别方便。咱们这边做一下演示。 对称约束的快捷键是 gcs， 首先 gcs 打入，再点一下空格键，点击一下第一个圆，再点击一下第二个圆，点击一下中心线，咱们对称约束，这样就完成了，是不是很简单？ 好的，这四个约束足够新手画创业机所有零件了，不用学复杂的约束，掌握这四个就够了。下次教你创业机图纸尺寸怎么标，以及一些特殊要求的备注，厂家一看就懂，关注我，实操不迷路！

c， d 图形没有尺寸标注，我们所有的项目都没办法落地，我们所有的配套的产品都没办法建造。今天我就接着给大家讲六种尺寸标注命令来看这边，首先是我们尺寸标注的这个，呃，祖宗就是 d， 就是 他是老大， 他是掌管所有的尺寸标注。我们输入 d 快 捷键之后就是标注样式管理器，我们可以 哎，我们可以新建任何一个我们想要的比例的这个尺寸标注。如果你不知道怎么新建尺寸标注，可以看我 往期的视频，我已经讲的很详细了，好，关了。然后 d， l i 是 限性标注， d， l i 空格，然后是标限性标注 d， a， l 是 标这个斜线的， 当然 d， a， l 也能标这个直线，但是 d l i 不 能标斜线，我们试一下哈，我刚才输入的是 d l i， 你 看它只能这样标上下左右的标好。 d， a， n 是 角度标注 d a n 空格，然后选择这条线，再选条线好，出来了。咱们这两条线呢，夹角就是六十九度。 d r a 是 半径标注 d r a 半径好，它出来了，我们的这个这个圆的半径就是二百。 d， d， i 是 直径， d， d i 空格，它是直径，你看这样，我们的这个圆的直径，它是四百。 连续尺寸标注就是 d l i 加 d c o， 我 们先输入 d， l i 空格，先编先标一条线的，然后输入 d， c o 空格，连续这样这样继续 往下标好尺寸标注的命令，如果太多记不住，看右边，这里就每个尺寸标注的命令，它是都有的哈，都可以。这期视频我们就讲到这里， 六个尺寸标注命令已经讲完了。呃，回去之后好好学习。我是猴哥，关注我学习更多 c， a， d 知识，下期见。

直线更改长度用烂，那么矩形该怎么操作呢？输入地府回车， 选择第一条边，第二条边，然后改成自己想要的尺寸， 输入二零零回车，你学会了吗？

在 cad 中像这样具体尺寸的句型我们要怎么画呢？ 首先我们输入 r、 e、 c 句型的快捷键，空格确定，在屏幕上左击一下， 输入 d 尺寸空格确定，输入矩形的长度八百，矩形的宽度六百，确定空白处左击一下，这样就画好了。我们可以测量一下矩形的尺寸， 长度八百，宽度六百，你们学会了吗？
