csd打开文件提示未找到shx文件

哎，老师，怎么了？你看我每次打开这个 cd 软件，他都显示这个，这是什么意思啊？这个我教你怎么解决。首先点击下面的忽略，缺少忽略。 对，然后放大你的图纸，点击一个标注，就这个。是的，然后按住键盘上的 ctrl 加一， ctrl 加一，打开它的特性面板，然后你往下滑，找到它的文字样式。嗯，这个对，它的文字样式是 s i m 开头是吧？对，然后关闭特性面板， 关掉它，输入 st 空格，打开文字样式窗口，找到你刚刚那个文字样式。呃，就是上面这个。对，然后取消勾选，使用大字体，将上面那个字体名打开这里。对，划到最下面， 然后点击一个你想使用的字体。嗯，这个对，然后点击应用并关闭。老师，还是没有啊，你不要急，还有一步呢，然后输入 r e 空格刷新，这样就有了。哦，这个就有了，是吧，老师，我学会了。

老师，老师，怎么了？你看我打开客户发的图纸，他总是提示我缺少一个或者多多个 x x 文件了，这个我该怎么解决呀？这个很简单，那是你的电脑上缺少字体，你先点击下方的忽略， 进来之后呢，会发现你的图它是没有标注的，我们要先看一下它的文字样式，你在这里呢，找到特性的快捷指令， ctrl 加一。你先选中任意一个没有文字的标注，按键盘上的 ctrl 加一，打开特性面板，在左侧下滑，找到文字样式。 文字样式下面 s i m 开头二五零结尾的，嗯，记住它，然后再把它关闭掉。接下来呢，再用到我们的文字样式，快捷指令是 s t， 你 输入 s t， 敲空格，确定 在左侧找到刚才的 s i m 开头二五零结尾的字体，右侧取消勾选，使用大字体，点击上方的倒三角，你拉动到最下方，找到咱们电脑上都有的中文字体，我送体，点击下方的应用，再点击关闭。我们在这里呢，需要给它刷新一下，输入 r e 空格， 你看所有的标注就都出现了。哦，老师，这也太厉害了，我学会了。那老师，像 cd 中这么多有用的快捷键我都学不会，我该怎么去系统的学习一下呀？ 那你就把我这张 cd 二维加三维的快捷键鼠标垫带回家，上面包含了二维的绘图改图标注，实用三维建模还有功能工具，一共有一百四十个快捷指令， 每一个都是文字加上图标的形式，要是有哪个不会使用，在左下角还有二维码，扫描二维码就可以观看到对应一百五十节的视频课，你点击左下角的小黄车，就可以把它带回家学习使用起来了。

家人们谁懂啊？一打开 c、 e、 d 图纸，就提示缺少 c x 文件，别慌，今天一分钟教会你解决！首先遇到这个提示， 咱们先点忽略进图纸，选中一个没文字的标准，按 c、 t、 r、 l 加一，打开特性面板，找到那个结尾的文字样式， 先给它关了，然后输入快捷键 s e 空格，在弹出的文字样式对话框里找到那个文字样式，把使用大字体的勾选去掉，再选一个咱们电脑上常用的中文样式，点置为当前，然后关闭， 最后输入任意空格，刷新一下，你看是不是全都出来了，就这么简单，你学会了吗？

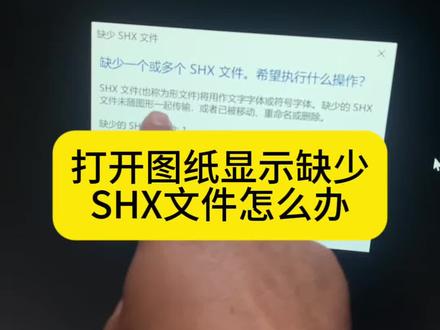

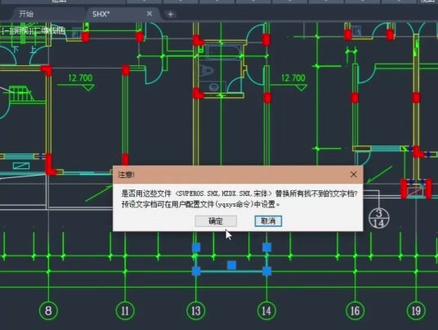

当我们打开图纸显示缺少一个或多个 s h x 文件，我们替换文件之后还显示不完全，怎么办呢？点击替换看一下，找到国标的字体， 点击，然后点击确定 这样子这个字体还是没有显示完全，这里的尺寸也没有显示出来，怎么办呢？我们输入 t t r f 空格键确认，然后跳出一个提示，是否用这些文件替换找不到的文字的，我们去点击确定，这样子具体就显示出来了。

哎，老师，怎么了？你看我每次打开这个 cd 文件的时候，他都开始，其实我缺少一个或者多个这个 c 和 c， 这是什么意思啊？呃，就是缺少自己的意思嘛，这个我教你怎么做，很简单，首先呢，你点击下方的忽略先进去。 好，现在看到这些标志都没有文字是吧？对，呃，这个呢？呃，很简单，你先选中其中一个标注， 点击它。然后呢，在我们这个鼠标垫上找到类似选择的快捷命令，在这里是 s i m， 你 输入 s i m 敲空格，确定 s i m 空格。然后呢，再找到我们这个特性的快捷命令，在这里同时按键盘上的 ctrl 和数字，一 ctrl 加一按一下，在左侧弹出这个面板里面，在里面找到这个文字样式， 然后点击一下，下拉左角，在里面找到一个咱们比较常见的样式哦。送题可以吗？可以，好， 你看就出来了。哦，原来是这么做的呀。啊，我学会了，老师，这个太厉害了，但是我刚开始接触这个 cd 软件，里面还有好多东西我都不会啊，我想把这个软件系统的学一下，应该怎么学啊？ 那你就可以把我这张 cd 通用的快捷键鼠标带回家，上面包含了我们 cd 软件常用的二维绘图修改工具，标注功能以及实用三维建模的快捷命令。一共呢有一百四十个 cd 软件常用而且好用的快捷命令， 每一个呢都这样，文字配合图片的形式，如果你不会使用也没有关系，你扫描这个鼠标垫左下角的二维码，就能观看到这一命令一对你的视频讲解。点击左下角小黄车，选择带课程款，快把它带回家学习起来吧！

哎，校长，怎么啦？你看我每次打开这个 cd 软件，它都会弹出来这样一个提示，这是什么意思啊？这是你的电脑里面缺少字体，我来教你，你先点击，忽略点击。呃，这个忽略对， 进来之后呢，你会发现你的图纸是没有标注的哦，就是这样的，你先选中任意一个没有文字的标注，然后按键盘上的 ctrl 加一，打开特性面板， ctrl 加一，你看，在左侧这里找到它的文字样式往下滑哪里哦，这，这个地方是吧？对， s i m 开头二五零结尾的，你先把它关闭掉。 接下来呢，我们输入文字的快捷键， s t 敲空格。 s t 空格，在弹出来的对话框当中，先找到 s i m 开头二五零结尾的， 取消勾选右侧的，使用大字体，点击上方的倒三角下滑，找到我们常用的文字样式，电脑上都有的。呃，这种中文的有吗？对，都有，点一下，点击右侧的置位当前，再点击关闭， 关闭好再进来刷新一下。 r e 敲空格。 r e 空格你看都出来了，标注所有的都显示出来了。哦，原来是这个问题啊，对，字体缺失了啊， 但是这个 cd 软件我刚开始用啊，好多东西都不会，我想把这个软件系统的学一下，应该怎么学啊？那你就学这本凹凸 cd 二零二四从入门到精通的书籍，里面包含了大量的综合实战。首先从新手的操作手法开始讲解，再到二维平面图形的绘制编辑， 文本表格尺寸标注，以及后方的三维实体店膜。整本书籍呢，都是这样，文字加上图片的形式，一步一图，观看起来非常方便。 如果说你觉得白纸黑字看的比较枯燥的话，在书籍的侧方还有二维码，扫描二维码就可以观看到对应的综合案例。点击左下角小黄车，你就可以把它带回家学习使用起来了。

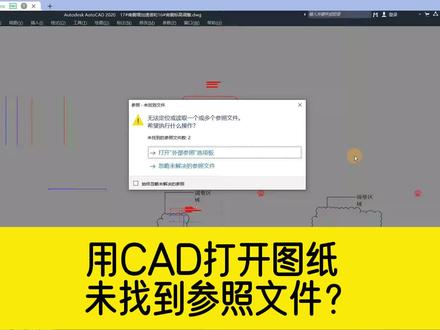

如果说我们用 cad 打开图纸，他弹出这个提示啊，说明我们这个图纸里面他有外部参照，然后呢，他没有加载进来，那我们怎么操作啊？第一个我们肯定是点击这个打开外部参照的一个选项表 啊，如果说你不小心点了这个忽略，对吧？那怎么办呢？啊？你看，那现在我们从布局里面看这个图他没了，图纸没了，然后从这个模型空间我们再来观察图纸，你看双击鼠标滚轮啥也没有，是吧？ 那这个界面我们也找不到，怎么办呢？我们点击上面，这里有个插入菜单啊，点击外部参照，当然啊，如果说有些同学他的这个菜单栏不显示，那我们可以直接在命令行输入一个 x r 空格，一样可以打开这个 界面，打开界面我们可以看到他这里有两个啊，外部参照文件都显示未找到啊，那这个情况我们要去加载，怎么加载？我们鼠标左键单击选中其中一个，然后呢，我们直接把滚动条拉到右边的位置，他是不是有个路径，看到没有？ 这个路径我们怎么去修改呢？我们直接把下面这一个界面给他显示完整一点啊，下面他有个详细信息，如果他不显示点这个箭头啊啊，点开之后我们可以看到他这里有个保存的路径，对吧？我们点击之后他这里有三个点，点一下 我们重新去找这个文件，他在哪里啊？你找一下，就是你刚刚给我发的那一套图纸啊，他在哪里啊？哦，就就这里面，在这个里面，是吧？就可以找到这个文件吗？因为要跟这个名字要匹配啊， cla， 好，那我们点打开这个文件，他应该是一个图框。啊，那我们这里呢，对吧？他是不是要采用同样的路径啊？那这个就直接点四就可以了，对吧？那他会对同样的添加进来啊，只要你这两个文件他在同一个路径下，是不是他现在你看啊， 我们把这个滚动条往左边拖，他这里显示什么？需要重新加载，也就是说呢，哎，他现在虽然已经加载了，但是啊，他还没有怎么样显示出来，看到没有？所以我们右击鼠标点击存在，然后下面的也是一样，右击鼠标点击存在， 然后我们如果是说他有的时候他没有显示出来，我们直接双击鼠标滚轮就可以看到了。啊，对，现在这个图我们不就有显示了吗？啊？然后现在我们切换 到布局里面，我们也可以看到这个图纸是不是有了，只是说你这个背景调的有问题啊，所以他显示不出来，我们可以设置一下啊，直接右击鼠标点击选项， 然后点这个显示，把这个显示可打印区域跟背景给它关掉啊，然后点颜色，找到这个布局，统一背景给它改成黑色。应用应用确定啊，现在看到没有，我们这个图纸是不是就正常显示了？好吧。

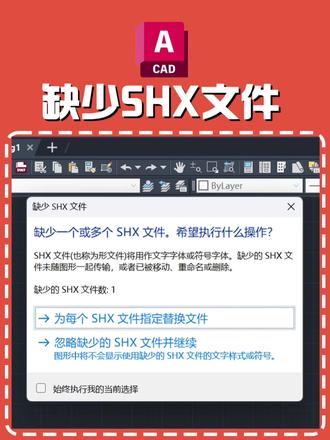

打开 cd 软件提示我们缺少一个或者多个 s h x 文件，这样情况应该如何解决？首先点击下方的忽略缺少，在打开的图纸中我们可以发现下方的标注没有显示数字，现在我们随便点击一个数字，输入 t t r f 敲空格， 在弹出的这个对话框中点击确定，你看现在就一键把文字显示出来了，怎么样，你学会了吗？
