hello， 大家好，我是小树，今天继续给大家讲讲我们地面站正六边形专题的第二题。首先拿到题目，我们看出题目条件，给我们这个图为正六边形，那么我们就可以知道每条边都是相等的，每个角都是一百二十度，这是它的内层隐藏条件哦。 一二等于六十米，那么每条边的长度都是六十米，起飞点为一号点，那我们一点就是我们的 h 点，我们就不用单独去做我们的 h 点了。四三边的横向为九十度，那我们就可以得出我们四三边就是这个方向，是九十度，可以得出我们一个精准坐标系， 三边是九十度，那我们往这边就是一百二十度，往上就是二百一十度，往这边就是三百度，往下就是三十度。有了这个精准坐标区之后，我们就可以去对标，我们可以去计算出整个图形每条边的一个横向，一到二是这个方向，那我们在这里做一个辅助线，把我们的坐标往这里移一下， 那就是一百二十度，加上我们三十度就是一百五十度，长度为六十米二到三，那就是二百一十度， 长度为六十米三到四，三到四。其实有另外一种方法，就是他刚好跟我们屏幕给的四三边的横向是相反的，在他基础上其实是加上一个一百八十度就可以了，也就是二百七十度， 六十米四到五，大家可以再把这个坐标移过来，在这个基础上加上我们的三十度，那就是三百三十度， 五到六刚好是三十度，长度都是六十米。六到一是这个方向，也就是我们的一百二十度，他其实是跟我们四三边的一个横向是平行的，大家知道这四三边是九十，那其实六到一也是九十度， 长度是六十米， ok， 这样子我们就把每条边的一个横向跟长度求出来了。接下来看我们剩下几条线，我们每一个一三五高为三十米，二四六高为二十米。 这个条件我们在设置的时候一定要记住我们航线高度的设置，我们先设置其中一个，最后再往前走一步，我们到软件设置每个航点的高度的时候，去更改我们其中三个不一样点的高度，把它单独设置一下。 设置完这个航点高度之后，记得一定不要再去切换我们航线的高度了，因为航线高度他的权限稍微高一点，你一旦切换他就是把六个航点的高度都给他变了，如果之后一旦发生了改变，一定要记得去把航点再给他重新做一遍。 下来是纵向，速度为两米每秒，停留时间为两秒，航线闭合循环，把这几个条件在航，在软件上面设置完全之后呢？我们这道题也算是做完了，学习地面站关注小树不迷路呦，记得点赞关注哦！

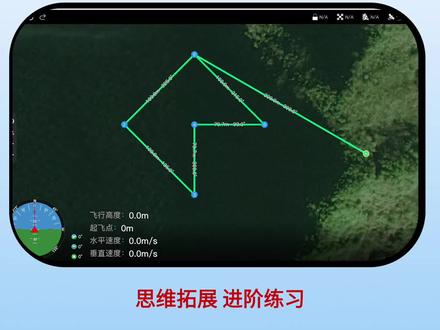

同学们大家好，今天给大家分享一道三坐标点的地面站练习题。先来读题，图形是一个满题型结构，一二三五构成一个正方形，但题目并没有直接给出边长角四为九十度， 这种九十度角的马蹄形非常适合用扇点法快速作图。再来看起飞点和横向，题目并没有直接提供，只给出了起飞点一号点和五号点的坐标。我们可以通过一点和五点的坐标推算出一到五的横向以及正方形一二三五的实际边长。 打开地面站，我们先任意生成两个点，再分别输入一号点和五号点的经纬度，再输入起飞点的经纬度，这样就能得到一到五的横向和距离。接下来就可以开始绘制基础图形了。 我们用三点法快速完成基础图形的绘制，然后找到横向旋转功能，输入一到五的横向为一百三十五度进行旋转，确认图形旋转到位后，这道题基本就完成了。 其实这道题并不复杂，只要思路清晰，三分钟内完成完全没问题，不过一定要特别细心，尤其是在输入精准度的时候，一个小数点都不能错。怎么样，学会了吗？ 大家可以把做好的题目发在评论区，一起讨论交流。关注我，每天带你练一道地面战真题，还有更多考场实战技巧等你来拿！

同学们大家好，今天给大家带来一道新疆零五的一个地面站考试真题，然后这道题的话也是我们最近比较常见的一个假角题型，假角题型，然后拿到题之后，我们先来看边长条件，各边长均为一百二十米，那我所有边长都为一百二十米， 都有一百二十米。然后再来看行横向要求，横向要求角 h 一 二等于九十度，然后夹角朝向图形外侧角， h 一 二以一为顶点，以一为顶点，然后朝向图形外侧，这个夹角为九十度， 这里为 h。 再来看起飞点位置要求，然后一点位于起飞点 n w 方向，一点位于起飞点，就是 h 到一 n w 三百一十五度，一百二十米， h 到一三幺五， h 到一三幺五，让我箭头画向这边，然后拿三百一十五度去顺加逆减加九十度， 等于四百零五度，然后四百零五大于三百六，我们就是再减去一个三百六十度 等于四十五度，那这个四十五是几到几？我们可以拿笔这么去标一下箭头方向朝向这边，那我们旋转之后是不是朝着这边， 那就是我们二到一为四十五度，那知道这些条件我们就可以做题了，右键设置起飞点，双击点出一点，现在我们来画图， 六边形的话，我们可以用地面站的一个夹角功能来做图，夹角功能的话，我们六边形的一个夹角是一百二十度。我们做图之前，首先区分这个六边形是顺时针方向还是逆时针方向的一个六边形， 如果是逆时针方向的六边形，那我们就直接输入它的内角一百二十度，然后边长一百二十米，然后插入 好这个逆时针的六边形，我们就做好了。但是我们这个题上给的是顺时针的一个六边形，那我们就把它输成负的一百二十度。添加 好这个图我们就画完了，画完了之后我们再来做横线旋转，横线旋转二到一四十五度， 横向旋转，做完了之后我们再来做起飞点，起飞点算出来的是 h 到一三百一十五度，那我们地面站软件上面要输一到 h， 一 到 h， 那就得加减一百八十度，那就三幺五，减个一百八，等于一百三十五度一百二十米。 然后再来输入其他附加条件，附加条件高度五十，起飞高度为航线高度水平四垂直二直角转弯停留五秒， 然后横线闭合，不循环任务完成后返航，返航的话不加点也可以，然后结束行为选返航，然后返航点设起飞点 也可以，这样也可以。然后我们参考点的话，起飞点的精准度，那我们参考点起飞点，然后小数点形式的可以直接输幺幺八点 三七三六，然后三十五点幺八八四平移。好，这道题我们就做完了。

同学们大家好，今天带大家学习一下天津名医的一个考场里面转的真题。然后我们先来看边场条件，边场条件一到三为六十，二到三为一百，然后要满足三条边长为整数，然后无小数点。 今天教大家一种就是开平方的一种方式来算我们图形的边长，那怎么去开平方呢？像这个图，我们首先要确定每条边为斜边，或者我们直接说长中短边，那我们 是不是九十度对应的九十度对应的这条边是在是这个三角形里面边长最长的一条边，那我们就是它是长边、中边跟短边，因为没有角度，我们不能判断，那无所谓，我们不去管它，不去管它。要记得一个公式，往长边设 a 设 b 设 c， 那 公式就是 a 的 平方，加上写错了啊， 公式就是 a 的 平方等于 b 的 平方，加上 c 的 平方，就这个公式。然后他给了墙边一个答案， 一三，我不知道他是什么编号，他为六十，那我就拿长边可以看到吗？对不对？那我一百个平方减去其中任意一条边的平方，他给了六十。六十个平方就等于什么一到二这条边长的平方，然后得出的结果，我们再开根号， 我们再开根号，然后就得到了我们一到二的米数，一到二三，这样的长度好看，你妈妈就这么简单。 然后再来看，再来看什么？再来看我们横向要求角 h 一 二为一百五十度，夹角朝向图形外侧，注意这个外侧啊，好，以一为顶点，好在一点这里 外侧，外侧肯定朝这边，我随便画一条线，然后夹角朝向中心外侧，这个夹角是一百五十度，一百五十度， 然后这里为 h 没问题，然后再来看 h 点到一点 s w 方向距离一百米，那我是不是可以写 h 到一二百二十五， 一百二十米，对不对？然后我这个箭头好，现在开始刷横向 h 到一二百二十五度， h 到一二百二十五度，我是不是箭头得画向这边，对不对？然后再逆时针旋转，旋转多少度？一百五十度， 那我就二百二十五减，减去多少一百五 就等于我们七十五度，然后这个七十五度是几到几的方向，一定要判断清楚，想一下他从这往这边转，我箭头是不是划向这边了？那我转过来了之后，箭头是不是也朝向这边呢？对不对？那就是我们二到一方向为七十五度。 好，知道这些条件我们就可以做图了，今天教大家怎么用我们电脑的计算器去开平方， 刚才是一百的平方，那我们就直接说一百的平方就一百乘一百等于一万，然后六十的平方，那就六十乘六十等于三千六，那我一百的平方一万，再减去六十的平方，也就三六零零， 等于六四零零。然后得到这个结果之后，我们什么也不用管，看见这个按钮了没，然后直接点它一下，得出的结果就是我们一到二就为八十。 好，现在开始正画图，正画图那一到二九十度八十米，然后二到三的横向角度我们不知道，我们也算不出来它的横向，那我们就以一点为计算往上画，那就是零度六十米，因为它中间是个直角嘛， 然后点添加好，三点就出来了，三点出来，然后再闭合一下， 这样我们的图形就画完了。画完了之后我们直接来做航线旋转，航线旋转 比的是二到一二到一七十五度旋转，再来做起飞点，起飞点 h 到一二百二十五度，那我要一到 h 就 得加减一百八，那就四十五度， 一百二十米添加，再来做其他附加条件，高度为四十五， 然后水平五垂直，二定点转弯停留十秒，长线闭合，不循环返航，返航，我这里就是再多加一个点， 然后返航点设这个点， 然后最后再输入一下我们的经纬度，经纬度起飞点的经纬度 幺幺七点四零九九点五五三七平移。好，这道题我们就做完了。

ok， 大家好，今天我们介绍一道这个三月份河南的某考场的一个考试真题啊，这这道题听说这个通过率 不是特别高，然后我们来看一下，它实际上还是一个一个有距离，一个有方向的。这个我们就一开始 遇见这种题，一开始就是我们要把 h 到一随便先画，那么 h 到二这三个 h 一 二点肯定要组成一个三角形，就是三个点了，肯定要组成一个三角形，要不他就在一条直线上，是吧？所以说我们就来看，往下看就看，就我假设他就是个三三角形， 先这样说，然后这个是二十米，没毛病，然后 h 到二的航线也给说了，就是等于这个方向是二百二十五度， 然后 ok， 就 这两个我们知道了，然后往下走就是二到一这个方向是九十度，好 看，这个边越来越清晰了啊，然后然后我们一反向，这边是这个四十五， ok， 那 么那这个夹角就必须必必定是四十五， 是吧？你不管是加减，不管是他逮他还是他逮他，就就就等于说是这个夹角是四十五。然后我们再往下看，一二和三四，一二和三四， 一二和三四是多少度？二十、二十、二十。 ok， 这个这个太关键了，他要是三十咱都不会做了， 他要二十的话没问题，这个二十的话，这两个就相等了吗？然后这个这两个相等的话，那两个底角肯定是相等，他也是四十五度，那么我们就知道了， h 和一的 东西就是九十度。 ok， 他 如果是九十度的话，我们就要推一到 h， 因为我们到最后我们还是用减变方法，到最后要知道一到 h 的 距离，距离我们知道了二十米，我们还要知道什么呢？我们还要知道，呃， 这个，这个角度，这这这个横向的角度，然后好，如果说他是九十度，他是他是九十度，那他反过来是二百七十度， 二百七十度逆时针转了九十度，那么一到 h 就是， 呃，那么一到 h 就是 二百七十度，减去九十度，那就等于一百八十度。 ok， 这些我们分析完了我们就可以做题了。呃，好，我们画一下图看一下， ok， 我 们今天画图这个软件，我们用华克尔的地面站啊，因为我觉得这次就是每次去参加考试用的最多的地面站，应该就是两种，一种就是华克尔的地面站，一种就是我们老用的领克的地面站。呃，这个 我们也介绍一下华科尔的地面站，通过这些这几期的题吧，我们要熟悉一下华科尔地面站的健位，然后如果说是呃，你们在呃以后去，如果说你们以后也成为教员了话，再去教学生的话，可以。 呃，就是熟悉一些别的地面站，因为我本身在上这个课的时候就用的是汉昆的地面站， 呃，现在慢慢的呃，回来到这个机构，我们我们开始我们用的是非控式， 呃，领克的，所以说我们就叫领克的地面站，然后我又去考试，发现很多用滑块的地面站，所以说我们这几期就通过这些题来熟悉一下滑块的地面站的一些键位，包括他的呃，一些什么旋转、平移，该怎么办？这个东西实际上是 现在的地面站发展，大家都差不多啊，这个我们不废话，不多说我们就开始，呃，他分两块，上面是那个八字考试的，这个要需要你的 r、 t、 k 连接， 会虚拟出来一个八字的考试，这个要连飞机的，我们航点设置就在第二个，然后进去以后呢，我们点最右边的这个键，这个键， 呃，这个键就相当于咱们这个领克上面这个加号，然后我们新建，新建一个航线也是随便取名字。好，他会出现一个 h 点， 但是他跟领克不一样的话，他是没有那个飞机的，他只有这个点，所以说，呃，这个双向的话，如果说是起飞点和航点不一致的话，还是需要再设置好。我们就这题我们开始放啊， 来，我们开始，这是好，我们看了这个我们随便还点一个一点吧，啊，我们到最后再调整起飞点，其他的按照正常的角度做，就是等于说一到二就是二百七十度，二十米， 我们领克地，呃，这个，这个，这个罚款地面呢，可以这样做，我们随便点一点，然后把它点出来二百七十度，但是你要记住回车啊，二百七十度他会先跑到这，然后我们把二十米输上， ok， 这个二二点就出来了，二点出来了以后我们要找二到三，二到三的话，我觉得减变的方法是我们把它当成两个等边三角形，因为他也没要求这个不是等边三角形，所以说二，如果是等边三角形，这个是六十度，这全全部都是六十度，所以说这个就是二到三，就是十， 是吧？这个我们可以随便点一点，然后把它点开，然后这个角度我们先算一下啊，这个角度没有那个啥，这是反向是九十度，等于说逆时针转六十，那就是三十度， ok， 三十度，那他的距离就是十米哦，然后我们把它放大，因为距离比较短。然后我们三到四呢，三到四的话你不知道可以划一到四，呃，有一划到四，呃，那就是把这个点开， 就是说在划在划坎里面呢，如何跳点呢？一， 一点到三点， 然后是，嗯，然后是多少度呢？呃，然后是他是三十度的，反向就是一呃三十度，加上一百八十度，二百一十度，二十米，二十米， ok， 这样这个三到四就连到一起了，然后我们再做，呃，往下做一条，呃，三十度， 我们还是这样点吧，三十度，十米， ok， 这个图就画完了。画完了以后我们开始设置起飞点，一到 h 是 我们刚才算过了，一到 h 是 一百八十度，二十米 就直接，呃，把这一个地方改成呃，一点他相对于一点的方位，然后改成覆盖，覆盖以前的起飞点就是后点，然后我们就 我们就这个按照这个写，他也是写的反方向啊，这个一定要记住。呃，他是多少度？一百八十度， 好，回车，一定要记住，回车，滑块地面站不回车是回，回复到以前的，然后这个距离是二十米，好，回车，直接覆盖。 ok， 这个图我们就画完了。呃，以后几期我们都会用这个滑块地面站给大家演示，也也让大家学习到一些。呃，这个别的地面站的怎么操作，我们就不再出一期，专门去讲滑块地面站的怎么操作，我们就不再出一期，专门去讲滑块地面站的怎么操作。 我们在通过题的时候，你们只要听到底就能知道这个图到底是怎么画了。好，今天我们教你们，这，你们学会了吗？谢谢大家。

ok， 现在开始我们的第一节地面课程，首先左边这个图片是我们的一个地面的题目，然后它是由图形和条件所构成的，条件我们可以先不管，无论这个条件在现在还是以后会逐渐加大难度，但是这个图形它永远是绕不开的一步，是第一步， 而且我个人认为也是比较关键的一步。然后图形的话，我们看右边这个图，这是一个鱼嘴图，然后如果我们想把这个图形给画在地面上软件上面，那对于这个图形来说，一角度二距离是必不可少的。就比如说从一到二， 我们要首先知道他们的角度，假如说是零度，然后距离假如说是三十米， 知道这个角度和距离之后，我们才能把一到二这个航线精准无误的画在我们的近便的软件上面。所以我们要学习的第一个东西就是角度，第二个东西就是距离，角度的话就是我们的方位角。

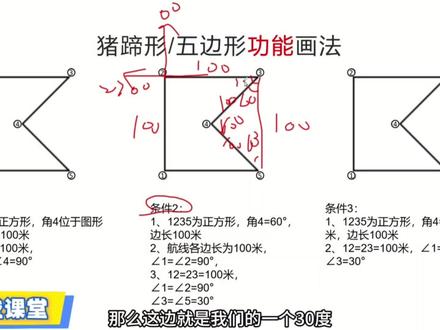

今天曹教不讲题，讲一讲我是对于图形和软件功能的一些用法和思路啊，这里举了 三个例子啊，就是我们五边形的例子，我是怎样用功能，用软件功能去做图的？好，我们这里看条件一，这里给了一二三五为正方形，角是位于图形中心，边长一百米啊，我们这里图形进行一个标记，把它补成一个正方形，边长都为一百米， 角是位于图形中心，只要这里是一个正方形，如果位于图形中心啊，这里就是一个直角，且这是一个等腰直角三角形。像这种三角形，我们该怎么去做呢？好，我们可以先以正北啊，一到二为零度去做啊，我建议这里一到二为零度，利用我们的假角画一个正方形出来，画出来之后，我们 在三五啊这里添加一个中点，就是我们的四点。好，添加完之后，这中点啊，把它这两边分成了两个五十。 好，这里就是直角，这里分成两半那边啊，也是我们的四十五度啊，这里直角四十五，四十五，一比一，所以说我们这里也是五十度啊。 好，这里你只要画正之后啊，我们将四点去覆盖，四点进行一个平移，好，四点往这边走，如果是正北，你画正了之后啊，这边就是我们的一个二百七十度五十米，将四点覆盖，四点就行了，平移过去啊，我们的图形就能做出来。 好，我们这里啊，看第二个条件，这里也是给了一杠二等于二杠三为一百米，这里进行一个标记，角一角二角四等于直角啊，标记一下， 很明显这里补在一起啊，还是我们的一个正方形啊，这里，所以说这里也是一百米，和刚刚的一个作图的方法是一样的。啊，这里为四点啊，进行一个正北去平移就行了，这里只要做了零度啊，这里就是二百七的五十米。啊，好，我们这里啊用软件来操作一下， 我们这里根据前面的条件来操作一下。好，这里零到一，随便添加，我这里啊一到二做一个正北啊，一百米，做完之后，我这里选择夹角，这里面是个顺时针的点的走向，先做一个正方形出来。 好，做，出来之后，我这里因为我软件有个中点的功能，添加以四点，因为我这里做完之后，我就以四点，这里选择方位角。 好，四点，将四点一个平移过去，就二百七十度五十米啊，因为这里是一个等腰直角三角形。好，四点选择覆盖四点即可。一添加，很明显啊，我这里这个图形就做出来了，这是我们第一个类型。好，我们这里讲我们条件二，这是一个等边三角形的一个例子。 好，这里给了一二三五为正方形，一个连接角是等于六十度。好，正方形的边长为一百米。好，我们这里进行一个标记。好，这里六十度，我们把它这里啊做成一个等边来做就比较简单了。好，这里是等边，所以说这边也是一百米，那么三杠四他是一个等边三杠四和四杠五啊，他也是一百米。 好，我们这里还是把一杠二做成一个正北啊，做成一个零度。好，这里零度，那么三杠二往左走的，这里是二百七。 好，这里是六十度，这里是个直角，那么这边就是我们的一个三十度。好，这里二百七，逆时针走了三十度，所以说我三杠四的横向就是我的一个二百四十度，边上多长一百米啊？我可以利用先画一个正方形，之后画出来以三点为圆心，距三叉三二百四十度 一百米就能生成我的这个等边三角形啊，这是我们第一个例子啊，来，我们看我们第二个条件，第二个条件给的是个边长为一百米，角一等于角二等于九十度，这里进行标记啊，个边长为一百米，所以说这里都是一百米，那么三四和四五它也是为一百米， 所以说这里补在一起啊，他还是一个等边三角形，我们还是可以利用刚刚那个方法，把一到二坐正三个二二百七减去这边三十度啊，这边还是我们的一个二百四十度一百米。好，一样的啊，这个条件很明显也是等边，然后我们看我们的这条件， 好，第三个条件，这里给了一杠二等于二杠三等于一百米，这里进行一个标记。好，这里给了角一等于角二等于九十度，这里标记一下。 好，这里也是三十，我把这里连在一起做一个辅助线，这边很明显是六十，那这边也是六十三角形的内角和，所以说这边也是六十，所以说他还是一个等边三角形，所以说这里是一百，这边还是一百。好，像这种等边三角形的一个猪蹄啊，我又该怎样去做？我现在给你们。 好，我利用软件给你们操作一下。好，我们这里操作一下。第二个例，例子。好，零点零到一，随便添加，这里我还是做一个零度一百米的一个正方形啊，这里做做正啊，比较好算。好，这里选择夹角九十度。好，快速做出图形后，我这里选择的是以三点选择方位角 三叉三。我刚给你们讲了，我们以只要一到二是做到零度，这里算出来是二百四的一百米，这里三点插入三点即可啊，生成我们一个等边添加，很明显啊，这个里满足了我一个等边的一个三角形。 好，我们这里讲下一个例子，我们这里讲第三个条件，这就是我们一个三六九的一个图形。好，我们看条件，这里给了一二三五，还是为正方形啊，这里补在一起，边长为一百米啊，这里补在一起，这里角是给了九十度啊，我们这里进行一个标记，但是这里面也是一百米啊，这里给了三四，等于五十米啊， 很明显五十一百，这里是个直角，直角对应的是斜边，那么短边，斜边是短边的两倍，很明显啊，这一个角度就是我们的三十度啊，三十度对应的是短边，九十度对应的是斜边。好，根据三角形的内角和，这里就是我们一个六十度啊， 好，这里是个三六九。好，我们这里啊，像这种图形我们该怎么去做还是一样的，先把二做一个，正好这里是六十，那这边就是我们的三十， 很明显往这边走是二百七十度，这里逆时针走了，还是我们的一个二百四，我们还是可以以三点，以三点为计算点去插入三，输入二百四。只是这里啊，距离变成了五十，不是之前的一百啊，一百是等边 是五十的，是三六九啊，如果是五是短边即可。一样啊，如果是五是五十米的话，我们该怎么去做？这边一样的是二百七，这里一样的，这边是六十啊，这里如果是短边，这边会是六十，这里就三十啊， 好，这里顺时针加上就是三百度，五到四啊，就是三百度，我们的一个五十秒，一样的可以去做出我们一个短边，等会给大家演示。好，我们这里看我们第二个条件，这里给了一杠二等于二，杠三等于一百米。好，这里进行标记，角一等于角二等于角四等于九十度。 好，这里给了角三等于三十度，往这里进行一个标记。好，我们这里补下来。这边是一百米啊，三十对应下来这是个直角，这边那另外一边是六十， 很明显啊，这边就是我们的三十，很明显自己对应过去，这里是斜边，这里是短边，短边就是我们的五十米，我们还是利用二百四十度五十米，三点差三点进行一个作图。好，这里啊，我们零到一，一样的随便添加，这里我还是坐正了。 好，这里选择零度一百米，选择夹角，输入九十，快速做出图形之后，我们这里选择什么？ 如果是三四是短边，就以三点为圆心，输入二百四十度五十米去叉三就行了。三叉三一添加，看到没有？这就是三六九，这个是短边。 好，如果是四五是短边啊，我这里以四点为圆心啊，这里以四点为圆心，输入三百度五还是五十米啊？去插入什么？去插入三，以四点去插入三，很明显啊，这里四五就是我们短边啊，这个就是我们的一个公式啊，这个同学们一定要会啊！ 以上，我们这里条件一啊，这些类型啊，这里要组成一起啊，它就是我们的一个等腰直角三角形。好，我们这里条件二出现的这些条件， 这里啊，每一个这里也补在一起啊，就等边三角形。还有我们的条件三，这里补在一起啊，就是我们的一个三六九的一个三角形。像这种条件在猪蹄形这种图形中出现啊，同学们一定要会啊！看到这种条件，我们的思路该想到什么？ 好思路想到什么？这是一个什么三角形后，我们又该用什么方法去作图？所以说同学们一定要会啊，这里啊，就教到这里，我们下一次再见。

好，大家上午好，今天呢给大家分享一下这个云南零二二月七号的一个考试真题，那它这个题呢，和我们普通的呃，条件不一样，它是直接把起飞点给我们标注出来的，对吧？它零一二，它这个真题是九十度。 好，那我们画了这个这种图形呢，我们还是老办法哈，我们还是默认工具航线编辑，对吧？我们先把原图给画出来。好，我们随便点一个点之后我们把这个 呃原图的这个三角形给画出来，一到二九十度，对吧？然后他的边长的这里我们要注意一下，他和我们的那个模板的不一样，他边长的这里是六十米。啊，这个一定要注意一下啊，我们边长六十米， 一到二九十度，二到三三三，零三到一二百一十度。 好，那我们原图画出来以后，这个时候我们一定要注意一下，像这种题哈，他说了零一二是九十度， 它这条线呢，它是定死的，就是它永远这里它一定是九十度，所以说我们这个原图呢，它还差一条线，就是我们零到一这一条线。像这种就是起飞点固定的题呢，我们一定要干嘛？就是先把我们的起飞线给画出来，那你看 一到二，对吧？我们一到二是九十度，那它的这个夹角是九十度，我们相当于我们干嘛？我们顺时针要干嘛？顺时针旋转九十度。 好，你看我们一到二，对吧？九十度。然后二这里呢？它是一个假角，是九十度，相当于顺时针，对吧？就是九十加九十，相当于我们一到零，就是一到 h 减，就是多少度，一百八十度。 好，那我们画图的话，我们肯定是从我们，对吧？汉文定律上我们说过，从我们 h 点画到一点，那就相当于是零到一，好，我们一百八十度去加减一百八就可以，对吧？就是三百六十度或者零度， 那可能有的同学会说，在零到一，一眼我看过去他就是零度，对吧？但有，其实他不能这么算，我们要掌握我们的方法，他如果说给的这里不是九十度，他是五十度，对吧？打个比方啊，他如果说给的这里是五十度， 那你是不是得用这个一到二九十度，然后再去加这个五十一百四，对吧？然后再去反算我们的一百八十度，对不对？所以说我们方法一定要对哈，你不能靠眼睛去看哈，他只说这个题，他正好他这里是个直角。 好，那我们知道我们零到一，对吧？我们是零度以后啊，我们这里要注意一下它的一个米数哈，起飞点距离一点也是六十米，对吧？好，那我们就选到我们的起飞点，对吧？模拟机位置，航点位置，起飞点到一点角度零度，距离六十， 好，这里呢？移动的时候我们要点击这个移动基础点哈，好，我们点移动，那你看，那现在这个图形是不是和我们的这个原图是不是一模一样的了？那 一模一样以后，我们顺便还把这个起飞点给画出来了啊，那这个时候我们就只剩哪一个步骤，对吧？我们有了原图，有了起飞点，那我们是不是就差我们中间的那个移动旋转的那个步骤，就我们移动旋转，好，那我们只需要知道这个图形，对吧？一到二或者二到三或者三到一是多少度就可以，我们进行一个旋转，对吧？ 好，那我们看这些条件，这里是不是没有说，没有说我们的一到二或者二到三或者三到一是多少度，他这里呢？但是我们要注意一个东西啊，他这里给了一个箭头，箭头呢就是我们的正北方向，我们正北方向原本是多少度？原本是零度，那他现在标注了一个 se， 对 吧？ s e 就 相当于往箭头的方向就一百三十五度。那我们看一下我们这个原图的哪一条线就零到一，一到二到三，对吧？或者三到一哪一条线和它是完全符合的，那你看我们是不是零到一，对吧？零到一这条线呢？也是我们 往上就是我们的正北方向，因为我们刚刚画图的时候，对吧？零到一是零度，好，那就相当于标的 s e 呢？就相当于我们零到一，对吧？要求的度数是多少？就是一百三十五度嘛， s e 嘛，对吧？好，我们选到移动旋转旋转横线横点 零到一，一百三十五度。哎，好，那你看，那我们这个图还差哪个条件？ 还差我们最后一个条件六，对吧？我们的经纬度对不对？好，那这里就是我们前面没有讲过的一个新知识点哈，我们汉昆地面的所有的经纬度，我们 这样不管是起飞点哈，还是我们的一二三四五点哈，我们航点，我们的经纬度不要去模拟器这里，模拟器位置这里去输入，我们一定要在移动旋转这里输入移动旋转这里呢？ 好，我们之前是不是讲过，就是在不涉及经纬度的情况下，我们这个航点这里可以随便选，零一二三四都可以，那就无所谓，对吧？我们随便选，但是你看现在他涉及到的经纬度是哪个航点，是不是我们的一点， 所以说这里我们一定不能乱选哈，就是是我们要移动经纬度的那个点是几点，我们这里就一定要选几点，如果是一点我们就选一点，二点我们就选二点哈， 那这里呢就是我们要看一下我们经纬度的一个格式，像他这个格式呢，他是已经换算过了，就是已经换成我们的实景质的一个格式， 那就相当于我们只用输我们的度数，对吧？就是也就是我们多少多少度的这个格式。那还有一种格式呢，就是我们这种就是我们汉昆地面站哈，可以直接进行转换，就是他直接是度分米啊，就是在我们换上以前的一种格式，所以说我们输的时候要根据考官给的这个要求哈，我们去把这个格式稍微给转换一下。 好，那纬度，纬度，我们这里要 n 就 代表我们的纬度啊， e 代表我们的经度，这个我们要有一个口令，叫什么大吉小尾，对吧？我们大的那就是我们的经度，那我们输入进去就是三四点幺幺二三。 好，然后我们的经度呢？就是我们的幺幺三点二二三四。 好，我们输入好之后，我们点击移动。好，那我们汉坤地面站，这个时候你看移动你会发现一个问题，就是我们的图形 看到没有？我们的图形它会过来，就是我们的零点它也会过来。但是我们模拟机的这个位置，你看我们的模拟机会干嘛？它还是在这个老地方，对吧？它是没有动的，所以说这个时候呢，我们就要干嘛选到我们模拟机的位置， 就我们的这个模拟机，他永远都是干嘛和我们的起飞点，也就是我们零点要重合，那所以说这里我们要选到我们的零点啊，我们距离输入多少？我们零米零度，对吧？他就会干嘛？他就会直接和我们的零点重合，这个你们一会可以试一下哈， 点了移动以后，我们点飞进去居中，我们直接放大就可以了，你看他是不是就过来和我们的零点重合了。 好，那这个题我们图形画完之后哈，就是我们一定要注意一下我们的一些考试条件，你比如说高度九十，速度三秒，上升下降速度两两两米一秒，对吧？ 就我们统一设置高度九十，速度三米，上升下降速度两米。 好，我们定点转弯，停留时间三秒，那这里呢就是定点转弯，对吧？旋停时间三秒， 图形循环模式和闭合闭合不循环。那你看其实我们这个图呢，我们就已经干嘛就是 三到四，对吧？我们是手动闭合的，所以说这里我们就不用管就行了。好，我们你看我们的所有条件也输入完成了。

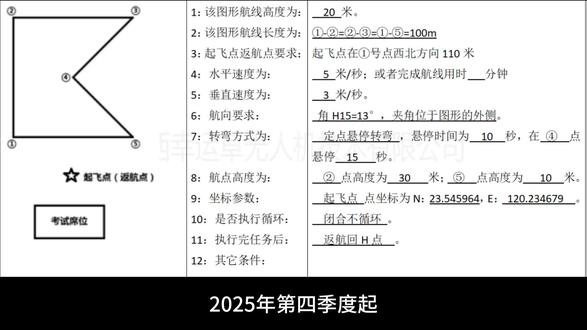

地面站起飞点是夹角的题型，简单画法。二零二五年第四季度起地面站考试就喜欢出夹角类型的题。这种题型不要使用任何解修的方法。 这种题型不要使用任何解修的方法，那些方法旋转几次好累。这种题本质就是先找起飞点，再旋转，更简单，步骤更少。比如说上面的题三和六条件混合， 因为在外侧，所以一道 h 就是 九十加十三，等于一百零三，距离是一百米，再一旋转，一道 h 为三百一十五度就好了。 其他条件一照搬就行了。基本功一定要牢，要会看每条边的横向，会根据两条边的横向算两条边的夹角，那么就没有问题了。基础要牢，基础要牢。

做地面站不能被图形所欺骗。像今天这道题，乍一看非常像四十五度角常规鱼嘴型，并且题目要求五点位于图形中心，也符合常规鱼嘴型的特点。但是我们再仔细看，边长 一到五等于四到五等于二到三等于两百米，那这么看他并不是常规的鱼嘴型，那我们就要开始分析图形。先画一条线，把四到一连接起来，那么一四五就组成了一个三角形，并且这个三角形的每一个边都是两百米， 那么它是等边三角形，它的三个角都是六十度，这样我们就能算出每个边的方向。第二步，我们要确定一到二和三到四的长度。由于五点在图形中心，那么我们画一条线，把二和四连接起来， 五点，就在这条线的中心点之前，我们已经得出了右边的三角形是等边三角形，它的内角是六十度，那么角二四三就等于九十度减六十度等于三十度，并且角三是垂直的九十度，很明显二三四组成了一个三十度、六十度、九十度的特殊三角形。 并且我们知道二到三等于两百米，二到四等于四百米，那么我们很容易算出来，三到四等于三百四十六点四米，一到二和三到四相等 也是三百四十六点四米，这样整个图形的边长和角度都折出来了。第三步，确定起飞点位置。题目要求角 h 二五等于角 h 一 五，并且要求起飞点距离二点两百米。先考虑这两个角相同，那我们先从一点向左下方画一条辅助线， 再从二点向右下方以差不多的夹角画一条辅助线，这两条线的焦点就是起飞点，已知起飞点距离二点两百米，我们看两百和三百四十六两个数字的关系 是不是刚好两百乘以根号三等于三百四十六点四，那么 h 的 二和一到二的边长比就是一比根号三，我们知道一百二十度等幺三角形的边长比为一比一比根号三与这里的两条边的边长比已经吻合了。由此可以判定一 h 二 组成的三角形为一百二十度等腰三角形，它的两个底角角度都为三十度。那么在不考虑横向的情况下，一到起飞点的横向为一到二二百七十度，逆时针旋转三十度 等于二百四十度，那么我们可以用一到起飞点二百四十度，距离两百米，先设置起飞点，然后用起飞点位于二点东方向进行横向旋转就好了。关注我，分享更多地面站使用技巧。

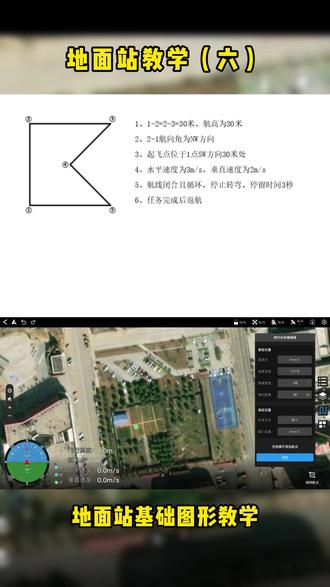

地面站基础图形教学今天我们来学习地面站基础图形猪蹄形。先来看给出的条件，一到二等于二到三等于三十米。由此可知该图形为正方形。先画一条辅助线连接三点和五点。如果题目条件没有明确指出 三、四、五的角度，那我们默认四点为图形的中心点，所以这个图形为等腰直角三角形，角四为九十度，角，三角五为四十五度。我们知道等腰直角三角的边长之比是一比一，比根号二，三到五这条边是三十米，所以三到四这条边是三十米。除以根号二等于二十一点二十一米，四 到五一样也是二十一点二一米。再看下一个条件，二到一横向角为 n w 方向，二到一横向角为三百一十五度，减去一百八十度。一到二横向角为一百三十五度。根据顺加逆减，二到三的横向角等于两百二十五度，三到四的横向角等于三百六十度，四到五的横向角等于两百七十度， 五到一的横向角等于四十五度。接着看下一个条件，起飞点为一点， s w 方向三十米处，也就是一到 h 等于两百二十五度， h 到一等于四十五。所有的角度都已算出，接下来只要将算出的角度以及题目中给出的条件输入地面站软件中，猪蹄形就已经完成了。想要学习更多无人机地面站知识，可以关注主播，后续将持续更新地面站内容。
