觉得 cd 很 难，不知道如何下手？先别着急，看完这条视频会对你有所启发。首先呢，就是觉得 cd 很 难，无非就是两种原因，第一种就是对 cd 不 熟，命令不会用。第二种就是不知道这个话筒的顺序是什么 啊？先说第一个吧，第一个就是对 cad 不 熟熟的同学，上来之后不要先画图，先要熟悉一下这个 cad， cad 作为咱们这个一个工具来说，你首先得跟他混熟，混熟之后 才好让他来为咱们工作。首先这就是一个原始的 cad 的 这个运行的界面， 打开之后呢，嗯，就是不管你用什么版本都可以，你用的是像我用的这个是二零一八，有很多同学用的是二零二四啊，二零二零啊，都可以，这都没问题。 咱们打开 cad 之后啊，先看它的界面，那上面这一行都是它的功能区。我们首首先熟悉一下这些所有的命令，常见的命令就是你们看到这些先去熟悉熟悉，比如说这个文件 有什么新建呐，打开呀，保存呐，这都是咱们常用的，你可以自己随便的试一试。在这个熟悉的过程中，比如说咱们随便点一个命令，比如说这个点完这个直线之后，主要第一步先看一下命令哈，咱不管点什么命令，用什么命令的时候， 一定要先看命令行的指示，就在下部这个位置，比如说这个 line， 指定第一个点，就是要告诉你直线怎么开始，接着看下面下一点， 这条直线就画完了。其他的命令大家都可以试一试，先熟悉好这些命令之后再画，别上来就画图，那肯定是画不好的，你像熟悉这些命令啊，主要的命令就是这一侧画图 绘图的命令，这上面这个功能区也有绘图的命令，都可以试一试，然后修改，包括删除，复制这些都可以试一试。 大家就是每执行一条命令的时候，执行完这个命令，一定要看下面的提示， 自己就能慢慢的研究明白了啊。如果有某一个命令不太会用的话，可以私信我。 这 cad 熟悉好之后，下一步就是画图了，这个图纸的话是先以这个图为例啊，一定是先画轴线， 轴线画完画柱子， 画完了柱子画墙墙，画完了画门窗， 然后是这些标注三层尺寸线， 其他细的地方就是自己随便画的。如果大家对 cad 的 命令呢？一些细节啊，一些画图的顺序啊，有什么疑问的话可以在评论区留言。

看下软件左上角的，取我 cd 就是 你的软件的名字，这个旁边呢是你的文件名，这个是你的视角，所谓的正视角就是当一个东西平衡到你的桌面，这个就是正视角。 ok， 那 这边最小化 窗口化关闭，然后这一排呢是我们的菜单，每个菜单里面呢有不同的命令，其实学员的学员里面的命令嘛，对吧？然后这里呢有些按钮，这按钮呢是可以拖动的，你拖出来他会有个名字，叫什么减式工具链，意思就是他是从减式 那里面拿出来那些功能啊，你可以直接去点击他了，就不用去他那里面找了，那这两边也是一样的，你都可以把它拉出来再放回去，这是没问题的。 那中间这一块呢，我们的画布，画布就是画东西的地方啊，中间有一个红色的狮子头，意思就是这个是这个世界的中心点，是你的图片的中心点，在这个位置，这些小灰色的网格呢，就是一个参考格，一格大概就是十毫米。 好的，一般来讲他作为参考的意义比较少，然后看到这格子就好。然后呢，我们现在先要学一下怎么打开一个文件， 打开文件呢两个方法，第一个，当然你们也不要开启旧档啊，点开它之后出现一个小窗口，你可以通过这个窗口啊，去找到你想要打开那个文件的 位置，就像这个天鹅，哎，双击它是没激活了。第一个方法，这第一个方法，第二个方法，这里呢你可以先找到你 等那个文件存放的位置，找到他，把他拖在你的拖拉上，然后松手。哎，他也可以打开啊，也没问题的，你看这个名字变成了天鹅了。好我们学学记操。呃给你打张新的快捷键的单子， 左上角呢就会有一些我们的操作方法。第一个叫做放大缩小用你的这个滚轮我们尝试一下。哎，大家注意啊，我这个所谓的放大缩小并没有说呃改变这个天鹅的大小你只是说去 拉近看他跟拉远看他这种感觉啊然后第二个旋转式图 top 键让你的左滑鼠标 哎他怎么一个翻转注意他也没有改变天鹅的位置只是你的摄像头在转来转去啊。好，那下一个叫拨放拨放的意义就是你看啊我现在用滚轮去放大对吧，你放大只能放到什么地方 猛一点对中心这个点吧对吧。如果说我想要看头或者看尾你就要利用这个我放了这个是 x 按下之后呢鼠标其实会有变成一个放大镜然后呢对准你想要看大放大的地方去框一下 然后注意啊这个框啊你框的越大待会放大反而越小框的越小放大的越大因为这个框和你的屏幕是 一样的使用的最后我们双手哎放大了这个时候你再利用你的鼠标滚轮呢他就会以这个中心去放到手那他怎么回去呢？你说我能不能再隔换一下。这样也可以啊，我重新隔换回来是可以的。那另外一个方法就是用这个全 全图快捷键是 g g 按下 g 哎他就回正了啊。 ok 好兄弟你好像也可以发。你发现了我好像可以在那个彩色稿跟线稿之间切来切去对不对？但其实来讲无论他是线稿还是裁稿，最终的效果其实都是表达他是一个天鹅啊。好，那具体怎么实现变更？在显示里面，这里呢有一 排小功能，上面三个呢叫普通线图、简易线图跟详细线图，他们都是线图， 意味着他们就是在线图之间切换了。下面三个是快彩、彩色跟光影，他们就是在彩色图之间的切换。好，那呃具体什么意思啊？他们快的建议很简单啊，就是 q w， e a s b 啊， q 呢就是简易线图，意思就是最简单的线图去表达这个天鹅。 w 呢是普通线图啊，线条适中一点。 e 叫做详细线图，是以最复杂的线图去表示这个天鹅。那 a 呢叫快彩图，它给你上一个基础的灰蓝色， s 呢是彩色图，它这样就会有颜色的 区分了。那 d 呢叫做渲染图，就是它模拟有一束光啊照过来的样子啊。 ok， 好，那呃，除了这些视呃，这些线图跟彩图的切换还有一个视角的切换，你看啊，我们一旦按住 top 键是可以做旋转的， 我旋转一下这个视角叫什么视角？他说立体图了，那我能不能再转回去啊？比如说再转回去上士图或者正士图，你会发现无论你怎么转，就算转的再好，他依然是立体图，那就回不去了。这时候你要借助一些 快捷键好在检测里面。下面一个就是正视图，右视图，上视图背左下一共六个视角，对吧？那前三个正视图是 f， 你 按一下 f， 他 就从正面去看看。那 t 呢就是上视图，就从上往下看啊， r 呢就是右视图。 一般来讲上视图是我们所谓的就是最标准的视图，你应该在上视图去画画东西啊。好，那你说只有三个，另外三个呢？你可以配合你的 shift， 比如说 f 是 正数，对吧？你按住 shift 不 松手，再去按你的 f， 它就变成了一个。呃，正数图相反的背式图，那上式图是 t， 那 按住 shift 再加 t 就是 下式图了啊，同理的，那左右也是一样的啊。 ok， 这样就是软件的基本操作。呃，待会有空可以去尝试一下。然后呢，我们会 再讲一些设置问题，设置问题相当而言不是那么重要啊，看看。好，在档案里面， 这里有一个叫做开心的。什么意思？如果你点击他，他问你要不要保存，就问你这个，额，要不要保存？那如果你点的是他就会保存到原来的目的里面去了。如果点的是否他就不保存了，那他待会就会重新刷新，变成一个新的文件。

老师怎么了？我刚安装好的 cd 软件，就是还没做设置呢，这加号呀，文字呀都好小，这个设置怎么做？这个我教你怎么做。你输入 o p 强空格， 在弹出的对话框中，将下方的十字光标大小修改为二十左右，然后点击上方的打开与保存，将上方的内存为修改为二零零七 d 版本，点击下方的自动保存，将间隔时间修改为二分钟， 点击上方的打印和发布，点击图形性能，打开硬件加速，点击确定好，现在点击上方的绘图， 将下方的自动捕捉标记大小修改为三分之一左右。将把框大小修改为三分之一左右。点击下方的设计工具提示设置，将这个大小修改到最大，点击确定， 现在点击选择集，将拾取框大小修改为三分之一左右，将夹点尺寸修改为三分之一左右。点击应用， 点击确定。你现在看一下，哦对，我看一下，哦对，我想要的就是这种效果，这个我学会了。

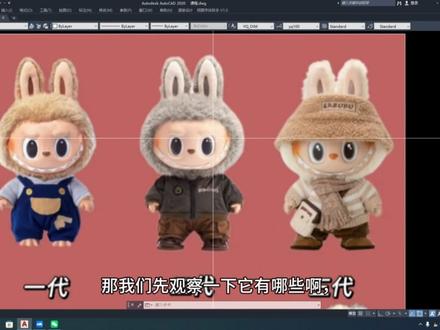

这讲呢我们通过一个实操案例来练习一下之前几节课我们学到的绘图工具，我们先导入一张卡通图片，导入卡通图片呢有两种方式，第一种方式呢就是我们选中图片， ctrl c 复制一下到咱们的 cd 当中， ctrl v 粘贴可以，这是第一种方式。第二种方式呢就是按着我们键盘上的 alt 键，我们大写字母 i 双击两下他也会出来，我们要找到了这个卡通人物，我们点击开就可以了，当我们打开之后呢这个图片是比较大的，这里呢我们需要用到一个缩放快捷键，就是我们选中这个图片 键盘上的 s c 格啊，这里的话他就会随着我们鼠标的大小，然后进行去缩放就可以了。然后呢我们拖拽一下，我们今天要练习一下这一个卡通人物的啊 绘制方法，就我们把它描出来，那我们先观察一下他有哪些啊这个图形，首先呢他的眼睛是圆，外轮廓呢是弧形， 那他这个帽子呢是这个曲面的，这里呢又是弧形啊 腿，这里呢可以用直线这个拉链，这呢也可以用直线或者巨型。那我们通过练习来看一下，我们先用两条曲线来绘制他的脸，我们点击第一点，我们就这样一直点就可以， 然后呢通过我们鼠标的中间的滚轴可以控制这个图片的大小，看一下 我们这样描就可以，因为在我们画施工图的过程当中，有一些图形是需要我们去描出来的， 那我们描出来它之后呢，然后再需要描第二点，就它的这个外轮廓，我们正常描它，通过鼠标中间拽它的位置 和放大它的大小啊，我们看一下，描出来画轮廓图时候它就自己捕捉了，然后点空格确定，那再看一下这个位置，我们再接着描，还有这个耳朵中间这个耳朵 后边这个如果描错了，还可以 ctrl z 一下啊，然后我们再看一下它的眼睛，它的眼睛的话呢，我们就需要用到这个椭圆， 点击第一个，点击第二个，哎，这样去拉一下他，然后这边也是一样，点击上下两点左右去拖拽一下他，然后呢这个眼睛我们用一下圆形的工具，哎，这样， 然后圆形的工具看这样，还有小鼻子是个三角形，我们可以用直线工具来绘制。 然后呢在我们不想让他去啊画直线的情况下呢，我们可以摁一下 f 八，就是正交啊，这是他的小鼻子，然后我们再看一下他的手，我们仍然可以用，我们可以用直线来挥指， 这样点击他的前面就可以啊，到他手指这的话呢，我们可以用曲线来绘质，这样会显得更圆润一些。到这我们捕捉上，到这我们捕捉上 啊，然后这边也是一样的，我们用直线绘质，这个胳膊 到手指的时候呢，我们用曲线来绘质 啊，然后呢到我们腿腿这哈，呃，这卡通人物的腿，我们可以用直线来去挥指它 啊，我们点一下，哎，到这点击，我们一直用鼠标去控制它的域就可以， 然后呢我们再看一下它的拉链，我们拉链呢，我们可以用个矩形来去画一下，嗯，然后呢我们再拉个直线， 这是它的拉链，然后呢这是我们画出的图形，我们选中它移动键 m 空格，把它移动出来。 嗯，这个就是我们抠出来的图形，评论区可以把你抠出来的图图形发到评论区， 这个需要练习一下，学习 cad 最主要的是手要熟练。

这些命令要是不会，你的 cad 真的 白学了。 cad 中真正好用的两种算面积的方法，首先第一种， 输入快捷键， b o 空格，在弹出来的窗口里面点击拾取，点这个按钮，在你要测量的空间里面点一下， ok， 这样就会生成一个封闭图形。接下来再输入快捷键， a a 空格， 空格点一下刚刚生成的封闭图形，这样面积和周长就会出现在十字光微的右下角。第二种方法，我觉得这个方法更好用。前面是一样的，都是用 b o 先提取边界。接下来呢，输入快捷键， ctrl 加一， 选中这个被提取的封闭图形，这样咱们想要的面积和周长就会直接出现在这个表格里。嗯，这两种方法都很好用。

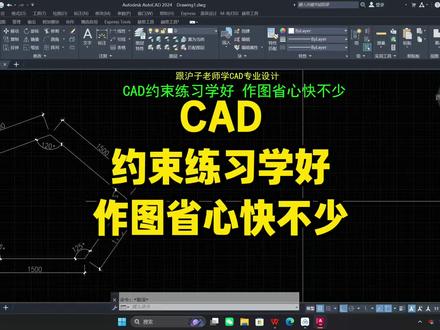

cd 约束学的好，做图省心快不少。大家好，本讲我们来详细学习一下约束案例，我们看一下左边这个图，大家如果不通过约束工具，实在是太难画出来了啊，好，我们如何画出来？大家输入 pl 空格，我们将左边这个图形先 不借助尺寸任意绘制一下啊，那么任意好了以后，大家通过我们的参数化找到自动约束。 好，那么我们不要急着点击它啊，我们输入 s 空格给它设置一下，那么设置的意义就是防止什么呢？防止它在约束的时候自带了平行，包括垂直，相等啊这三个要素，我们给它取消掉， 否则的话在这边比如给一个垂直的角度，后期你就不好去约束了啊，好，我们点击确定，那么这个时候呢，我们就可以了，好了，以后我们再通过这个线线性或者对齐啊，我们把这个线看到没有一千五啊，我们每一根线都来给他进行一个约束， 这边是一千一，同样我们这边也是一样选择两段啊，好，一千五，输入以后回车看一下，然后我们还有上面一根线 一千四，那么这个约束完以后，对于左边这根线，我们先不要管他啊，好，我们再通过角度看一下啊， 好，我们先选择水平边，再选择需要调整的边啊，好，那么我们输入一百二十五，那同样这边也是我们先选不改变的边好，再选另一边啊，我们九十五。 好，那么这边也是同样，大家注意选择，不要选反了啊。那么好了以后，此时我们还剩这一个边没有约束， 对于这个边大家可以测一下，他基本上就已经自动的成功了啊，不需要再去另外约束了。好，那对于这个大家可以看一下，尺寸也是对的，看到没有？好，那本甲分享到这边，谢谢。

百分之九十五的新人不知道这个 cad 的 仓库功能，这功能可以强大到让你的工作提升三五倍。我先演示一下 control， 加二，把这个设计中心打开，这是我已经接好的， 我可以插入一个装置，这就是我们的物，从剪子一个块下来，我还可以插入一个锥折成型的， 是不是全部出来了，里面的数据全部都一比一的。嗯，那这个怎么做呢？ 今天我们来演示一下，我们先键快，键快不是你平常用的那个 b 的 命令，而是用 w 键快， 要保存到你定的任意一个文件夹。好，我们先来做，我们做哪个呢？我们把这个内导柱做起来， w 啊，然后指定它的插座，点它的圆心，然后选中它，我们可以连这个测试图一起选中。 我保存的路径是我建立了在弯弓设计中心这里，你帮他取名字就可以了。然后就是二十五的内导数， 保存确定就可以了， 我们再打开 ctrl 加，这里还没有，是不是？先不管它，我们打开一个图档，我们来到我们这个老主角这个图档里面， 这里没有，你可以返回上一级菜单，再回来他就有了啊。刚刚我们插入的二十五的那个导柱直接调出来就可以了，插入到哪里呢？直接 是不是？然后你可以把它移移到你想要的位置。好，这个测试图你可以直接移下来， 是不是很快？你没有外挂插件的时候，我们可以 也可以做到那个速度。请大家关注我们，后面更多的干货在后面，记得点赞关注哦。

c、 a、 d 设计必会的二十个快捷键，直线输入也要空格，点击一点两点圆，输入 c 空格，点击圆心，输入半径矩形 r， a、 c 空格，点击第一点、第二点。曲线 sp、 l 空格，点击一点两点，可以绘制成曲线椭圆一 l 空格，点击第一点，第二点，再给个半周长。拉伸 s 空格，选中红色对象，空格往右直接可以拉伸旋转 r、 o 空格，选中对象，点击旋转基点，输入角度四十五度，分解整个对象，我们可以通过 x 空 格选中对象，将它分解复制 c、 o 空格，选中对象，点击复制起点，可以随意地复制对象。拉长 l， e、 n 空格， t 空格长度，我们改成二十空格，选择对象，删除一空格，选中对象，可以删除修剪，输入 t、 r 空格两次，哪里不要点，哪里 延伸 e、 x 空格，两下选择要延伸的对象尽享，输入 m、 i 空格两下选择要延伸的对象尽享。输入 m、 i 空格，点击第一点、第二点，圆角 b 和 f 空 空格，按住 shift 键，点击第一条线，第二条线缩放 s、 c 空格，选中对象，选择缩放的圆心， 输入倍数零点五，缩小零点五倍半径，标注 d， r、 a 空格，点击圆弧直径标注 d， d、 i 空格，选择圆弧长，标注 d， a、 r 空格，选中圆弧，快速标注 q， d， i、 m 空格，选中对象，往上面拉，你学会了吗？

好，大家好，今天我们接上一个视频啊，进行一个三维立体图的一个标注，首先我们要在标注样式里面进行调整，在命令栏里面输入 d 空格，弹出对话框进行修改。 呃，在默认的呃，弹出的这里我们不需要修改啊，在这里是不需要修改，在讲学里面不需要修改，在其他应用到的时候，根据个人喜好进行调整， 我们一项一项点哈文字，这里我们只需要调整的是从尺寸啊偏移的一个参数，这里通常我是调成一 单位啊，这调整，这里有个调整，我们全体比例，按照我们目前的这个比例规划，我们输入三十 啊，主单位精度调整为零啊，其他不需要调整。好选择确定关闭 好，我们标注样式已经呃选设置好了，接下来我们就对这个进行标注。呃，三维立体图里面的精准标注呢？我们要选选择斜线标注，它的快捷键是 d a l 空格， 这个时候我们选择啊，起点端点啊，选择左右去拉，拉到合适的样子啊，这个 样子这样子好看，你觉得怎么好看就放到哪个位置哈。还有一个更快的一个标注方式， 在上一个命令是标注啊，样式啊，标注尺寸的命令的时候，我们这个时候只需要两个空格键，一个鼠标单啊，左键单击就可以了， 重复很快啊，这个手啊，如果这边位置不够，按住啊，这个鼠标中间的轮子按住它进行平移，这里也一样的重复命令就可以了啊， 里面也同样的啊，空格都可以标啊，在这个这种通常情况下是不需要标的啊，因为上面有尺寸的就取消就行了啊。 那今天我们就讲到这里啊，我们下一个视频啊，讲一下这个圆角如何给三维立体图里面的四个角到眼角。

超会入门十个常用快捷键！第一个， dc 尺寸标注点两个点，往这里一放，尺寸标注完成。第二个图案填充 tc， 选你自己所喜欢的，双击往里一点，一键的去填充 x， 缩小比例。 第三个叉图名，在这个界面上点击空格，在这里选择，点击确认，往里一放。第四个双墙体空格，点一个点，两 个点，三个点，四个点，空格一下自动归到到墙体的图层。第五个，门窗，输入 m m， 在 这个界面上双击它画个矩形，一键去画门，输入 ch， 画个矩形，一键画窗户。第二个图层，独立选择其中一个 d 空格，一键的去把图层进行一个隔离，暂时隐藏 tt， 选择它 tt 空格一下，直接隐藏所选择的对象。叉标高，输入 c b g 空格，在这个上面直接一点就把标高进行一个插入，快速引线 dd， 双击它往里一点，比例修改 d g， 选择一比三十，设置比例，选择这两个空格，一键改比例，更多技巧均在 d o p 三块六训练营，你学会了吗？

家人们还在为 cad 里测面积犯愁吗？今天给你们整三个超实用的 cad 面积测量小妙招，让你在施工图、 设计图里测面积跟喝水一样简单！第一种，输入 a a 空格，然后依次点选你要测的房间顶点，挑个空格，面积周长直接就出来了，就这么丝滑。第二种，输入立空格，选中你要测的图形对象，在空格文本窗口里，面积、 收藏啥的详细信息全都有，是不是很绝？第三种，输入 m j 宫格，选择拾取闭合范围点，然后在要测到房间里点一下， 面积立马显示，简直不要太方便！这三种 cad 面积测量方法，你学会了几种？评论区告诉我，没学会的赶紧收藏反复看，下次用 cad 测面积再也不抓瞎！

你的 cad 绘图空间只有这么大，而我有这么大，来看看怎么弄的？嗯，大家看这个是常用的 cad 的 这个界面，这个界面绘图的空间 就非常的小啊，我们首先把它该没什么用的都关一关，比如说这个这个图标咱们画平面的时候根本用不上，就把它关掉在这里选项 把这些都关掉， 然后上面这个东西，其实很多东西都是用不上的，都可以把它关掉 在这里工具选项版功能区啊，这是不是就变大了很多？ 然后这个命令行，命令行，这个位置也比较尴尬，咱把它拖住，按住这个往下拖， 放到这里就能固定住，然后这样看咱们的工作空间就变得很大了。如果旁边想要那个绘图工具栏，或者是这个修改的工具栏，就像这里啊，这个地方点右键 找到这个绘图，绘图这就出来了，然后可以把它拖到边上啊，或者是你喜欢的位置都可以， 因为我选用的是这个大图标，大家可以把这个图标变成小图标，都可以，这样工作空间就变得很大，我们会画图的时候就方便很多。

cad 第七小节缩放快捷键 s c 选择你的对象空格，指定一个基点， 这个时候的话呢，指定比例因子，就比如说你要放大多少倍，或者是缩小多少倍，大于一就是放大，小于一就是缩小，比如说放大两倍， ok， 那 这个时候呢，由最开始的四百就变成八百了，因为放大了两倍， 那同样的 s c 空格选择对象指定基点，比如说零点五缩小一半就变成两百了，好，这是第一种叫做等比例缩放。 那还有种情况， s c 空格，选择对象，指定一个基点，正确的值除以错误的值，比如说五百斜杠四百， ok， 这个时候就会统一把四百变成五百的一个矩形了，但是这个前提条件他是需要是正方形。

家人们 cad 填充还在一点点，慢漫画，今天教你四个快速填充技巧，学会直接提速十倍！第一种，最常用的 a 命令，输入 a 空格，选择填充图案，调整比例，直接点封闭区域， 一秒填充完成。第二种， c t、 r o 加三工具选项版，调出面板，找到填充图案，直接拖拽到图形里，新手也能秒会！第三种， m a 格式，刷，输入 m a 空格，点击已经做好的填充， 再点你要改的地方，参数直接统一，超省事。第四种，一键模仿填充，输入为空格，选择对象，再点新区域，一模一样，直接复制，效率直接拉满。这四个 cad 填充技巧你学会了吗？赶紧收藏画图，再也不用加班！

今天葛老师教你图片转 cad， 快 速搞定啊！我们客户经常呢会给我们一个 cad 啊，我们想要编辑它，难道把它贴到旁边自己描一遍吗？有一个非常简单的办法啊，可以把它编成可编辑的 cad pdf import 啊。然后呢，我们空格两下啊，选择我们想要导入的 cad 图形啊，然后确定点击一下图面的地方，然后我们可以发现啊，这个 cad 文件呢，是完全可以自己编辑的啊，这个功能是 cad 自带的，以后再也不用把图片放进来自己描了，你学会了吗？
