一灯双控加五孔插座怎么画图

一开双控五孔插座，两地控制一盏灯接线示意图。

今天装的是一个床头双控开关带插座，上面是灯线，下面是零火线与双控线，我们将灯的零线与电源零线放置开关右侧， 我们将灯的零线与电源零线接入插座的 n 火线，接入插座的二 控制线，分别接入二一与二二， 这就是床头双控开关带插座的接线教程。

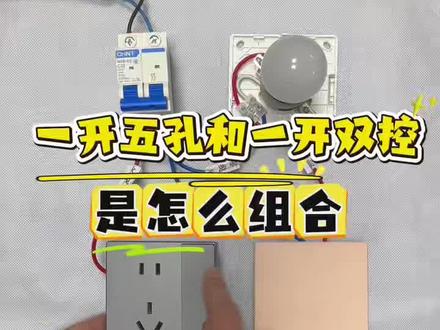

一开五孔的一开跟这个一开组成双控控制，两个开关控制一个灯，插座还能独立使用，这个线该怎么接？我先进入插座的 l 端，零线进入插座的 n 端， 然后插座的 l 端跟开关的 l 端进行串联， l 一 跟这边的 l 二进行串联， 控制线直接进入这个开关的 l 端。好，我们接好了，拿个手机 配上电开开关开关，手机也在充电。没看明白的点关注，多看几遍，家人们点点关注啊。

一开五孔插座开关，控制插座接线示意图。

老房改造，原来五孔插座反面接了两根线，一根火线，一根零线，现在又更换成一 k 双控五孔插座开关，控制双控灯。五孔插座一直有电，我们来看是怎么来接线的。在接线之前，我们先把原来五孔插座反面两根线火线零线给它拆下来， 这是一 k 双控开关，五孔插座这个南线零线我们接在五孔插座零线引接线口上面， 这根蓝线灯的零线我们接在五孔插座引接线盒上面，和总零线并在一起。这根红线火线我们接在五孔插座也要接线盒上面，再找个小短线，从五孔插座也要接线口跳到一 k 双孔开关也要一零上面，给这个双红灯当总火用。 这两根双红线我们分别接在 l 一 一和 l 一 二上面， 这根黑线我们接在 l 一 上面，这个绿线接在 l 一 二上面，这五孔线就接好了。我们再来一个 ak 双控开关，这根绿线灯的控制线我们接在 ak 双控开关 l 上面， 这根绿线双控线我们接在 l 二上面，这根黑线双控线我们接在 l 一 上面， 所有的线全部接好了，大家来看下接线，我们打开总闸，再打开这边开关，控制个灯， 再到这边一 k 双控开关关掉这个灯，再来开关开，大家看到没有？ 原来老房子无孔插座上面接了两根线，现在更换成一 k 双控开关，无孔插座开关当做控制这个双控灯开关，无孔插座一直有电接线就这样接，大家来看下接线，不知道明白了没有？ 今天视频就分享到这里，大家觉得小张长得对你有帮助的话，动动你的发财小手，帮小张点个赞，转发、收藏加关注，大家还有什么不懂的问题可以在视频下方评论区留言，只要小张看到的会的，我都会做视频给大家看，咱们下期见，朋友们拜拜！

今天呢咱们看一下这一个开关的接线，第一个面板上面的一个单开双控的一个开关， 还有一个无孔插座，右边呢它也是一个单开双控的一个开关，这两个开关呢组成双控去控制这一盏灯， 同时呢咱们的插座可以正常使用下来呢，给大家说一下他的接线，首先咱们给插座接一根 d 线 下来呢，再给这个插座接一根零线，咱们看再给他接一根零线， 现在呢给他接了一根零线，咱们看这个时候呢咱们这一个五孔插座呢还需要一根火线，咱们给他把火线也接一下， 火线也接好。无孔插座呢现在已经接好下来呢，就剩这两个单开双控的开关去控制这一盏灯的接线，咱们看直接给开关呢跳一根火线， 从插座上呢直接给他跳一根火线，跳一根火线下来呢，咱们看 l 一 l 一 接 l 一 l 二 l 二过来，咱们接 l 二， 剩下呢这一个开关呢剩一个 l， 咱们看 l 连接一下， 同时呢咱们给这一个灯呢再接一根零线，现在呢接线已经完成，给大家通电测试一下。 开关按下去以后呢，咱们这一个灯可以点亮，再按下去以后呢这一个灯可以熄灭开关打开 灯点亮，咱们看可以熄灭。同时呢咱们这两个开关按键呢是一个同步的，也就是同时翘起来， 同时翘起来，咱们看咱们这一个灯呢是熄灭的，咱们这一个灯呢也是熄灭的，它是一个同步的开关， 正常情况下点亮的时候呢，咱们看一个翘起来，一个按下去，不使用的时候呢，要不咱们两个同时翘起来，要不两个同时按下去， 这个时候呢，咱们这一个灯呢都是一个熄灭的一个状态，这一个呢就是他的接线。好了，今天的视频先到这里，大家如果有什么不懂的地方可以在评论区留言，拜拜。

大家好，我们上一期讲了这个一开五孔插座开关控制插座通断电的一个视频，这一期呢我们讲一下这个开关控制这个灯我们是如何接线的。首先我们看线盒里面有五根线， 边是红色的是火线，蓝色的零线，双色的是地线，呃，这边是灯下来两根线，一根黄色线，一根蓝色线， 我们现在看一下，要接线的话，呃，我们要把这两根蓝色线接在一起，就是零线、 地线， 像这种两根线压在一起的，呃，他虽然不是很规范的一个操作，但是对于带一些小功率的这种灯，这种电器也没有问题，但是你一定要压完之后要拽一下，看有没有压紧实，只要不虚接他就没有问题的啊。 这根黄色的线就是作为灯的控制线，我们接到 l 一 一上面来， 剩下一根火线，这个时候我们还需要用到一根跳线，就是从这个 l o l o 上面跳到 l o 上面，火线接在 l o 上 来，整体再看一下，现在这个线是接好了两根蓝色的线，这个零线全部加到这个 n 上面去，地线火线接到 l， 并且从 l 跳一根到 l 一， 黄色的灯的控制线接到 l e 一， 我们现在通电看一下， ok， 这个开关可以控制这个灯，现在这个插座它就始终通电了，插座上面电跟这个开关就没有关系了。 今天接的这种情况呢，就是呃控制灯的其中一种电路，还有另外一种电路，就是灯的电源跟插座是分开的。 下一期我们就讲一下是如何接线的，记得关注再走哦。

一灯双控加五孔插座接线，插座的接零线，分出一条线，接灯泡插座的 l 接火线，分出一条线接开关的公共点 l， 两个开关之间连接双连线，一开五孔的开关，公共点 l 接灯，这根是灯的控制线，最后接上地线，你学废了吗？

火线，零线从空开接一根火线到插座的 l 端口，再接一根零线到插座的 m 端口，然后连接另外一个插座的 m 端口，再给灯泡连接一根零线，把插座的地线 p、 e 端口连起来，与电箱的地线端子连在一起， 把插座的 l 与开关的 l、 e 连在一起，再跟另外一个插座的 l 端口串联起来。灯的控制线连接到另外一个开关的 l e 端口，最后把两个开关的 l 十一与 l 十一连起来， l 十二与 l 十二连起来，这两根就是双控线。 测试一下，门口开、床头关，床头开，门口关。

原来一开加五孔插座有两种接法，一种是开关控制灯，一种是开关控制插座。两个 l 短接在一起接火线， i 印接零线，分出一条线接灯，灯的另一端接 l， e， 这根是灯的控制线，中间位置接地， 这种呢是开关控制灯，然后 e 接火线，两个 l 短接在一起， i 引接零线，中间位置接地线，这种是开关控制插座。

现在有一间单间的出租屋，需要安装照明电路和充电电路，便于平时日常使用。 主要的要求有，第一个在整个房间的床头需要这样的五孔插座，便于平时充电使用。第二个我们卫生间里面有一个照明的灯，有一个取暖的灯，通过卫生间门口的两个开关单独的控制， 可以一个开关是我们的照明灯开关，第二个开关控制我们的取暖灯开关开关。第三个要求房间里面装了一个大灯，用于日常的照明，通过进门处和床头 的两个开关共同来控制啊，可以一个开一个关，也可以另一个开这个关。 最后一个是我们里面还装一个入户灯，用于鞋柜区域的照明，通过进门处和床头的两个开关共同控制，一个开一个关，另外的另一个可以开，这个可以关，这就是完整的项目效果。 首先我们一起来清点一下完成我们这一个项目所需要用到的原件，还有我们的工具。首先我们来一次清，首先第一个我们来清点一下所需要用到的原件，第一个需要用到的原件是我们的五孔插座，在这里我们把它放好。 第二个我们需要用到的原件是我们的开关，这里用到的都是我们的两开的双控的开关啊，也需要，这里需要三个，我们都把它拿出来，这样拿好 找到第二个， 还有一个。第三个 好，放完过后我们再来看我们其他需要东西，其他的还需要我们灯泡底座需要四个啊，灯泡需要四个，首先我们把灯泡底座拿出来，一个，两个， 三个，四个盖子也给他拿好， 一个，两个，三个，四个灯泡，灯泡底座我们就拿完了，然后我们来看下一个就是我们的线槽，线槽我们两边的线槽需要两个， 这里有两个，看一下，这个只开了一个口的啊，就是我们两边的线槽，这里需要两根，把它放好， 那中间的线槽我们需要一个，中间的线槽就是两边都开了口的，我们把它拿出来一个，还有我们短的线槽需要四个， 我们这些线槽都是配了我们的盖子的啊，我们用的时候一定要注意，我们把它和盖子一起用好，需要四个放好， 下一个就是需要我们的端子排，二十 p 的 端子排需要一个找出来，二十 p 的 端子排一个。我们的短接片需要两个，我们也把它找出来，短接片两个， 还有我们的连接线，一根红色的，一根黑色的带香蕉头的连接线在这里把它拿下来，还有就是我们的卡扣螺丝钉，还有我们的端子， 我们都把它找出来啊，这里我们都把它给大家看一下就行了，放到旁边的，这就是我们的卡扣螺丝钉，还有我们的两种不同的端子。接下来我们看一下我们使用的工具， 我们使用的工具第一个是我们的螺丝刀需要一把啊，我们的小一字螺丝这个 需要一把，第二个需要我们的电劈需要一个，大家看一下，就这个啊，带我们十字劈头的，这种电劈，这种螺丝刀需要一把， 下一个就是我们的拨线钳，我们这里是七寸的拨线钳，一把拿出来，还有我们的压线钳，同样的我们也需要一把，我们配的是 sn 的 二十六的这个接口的压线钳，在这里一把。 最后就是需要我们一块万用表，用于我们接完线过后的一个测试，当电路出现故障的时候，可以测试万用表一块， 这就是我们所需要的所有的原件和清单，我们把它清理出来，清理出来过后，下一步我们开始我们的 机械组装好，这里还有四个灯泡，然后四个灯泡也拿出来，这就是我们所有的原件以及工具，我们就清点完了，清点完过后，我们开始我们的布局 好，接下来我们开始我们的排版布局，将我们的线槽以及我们的灯泡底座，五孔插座还有我们对应的开关都给它固定好。 线槽固定好过后，接下来我们来固定我们的五孔插座，还有我们灯泡的底座以及我们开关的底座， 我们的五孔插座，灯泡底座以及我们的开关固定好过后，再来固定我们的端子牌， 这样我们所有的原件就固定好了。接下来我们开始接线，首先将我们的单向电的火线接到我们的端子牌上，并且和我们五个端子牌连接在一起， 接下来把我们单向电的零线也接到我们端子牌上面去，在这里我们空中间空两格。接下来我们开始我们控制部分的一个接线， 首先从我们的火线出发，接我们的五孔插座的火线， 然后从我们无孔插座的零线回来，回到我们的电源的零线 好，这样无孔插座就接好了，我们把它的盖板给它盖上， 无孔插座我们就不通电测试了，接下来我们来接我们的灯泡， 从火线出发，接我们的 s 一， 控制我们的第一个灯泡， 下一步从 s 一 的 l e、 e 接到我们的灯泡一上面， 再从我们灯泡的零线出来，回到我们电源的零线， 下一步从我们的火线出发，接我们的第二个开关， 下一步从 s 二的 l e 出来，接我们的第二个灯泡， 再从我们的第二个灯泡的零线接到我们的第一个灯泡的零线，因为我这两个灯泡啊是在一个地方，所以它们零线我们是可以共用的， 这样我们前两个灯泡的控制电路就接完了，我们把它的盖板给它扣上， 把灯泡拧上去，我们看一下的控制效果， 打开设备电源，按下第一个开关，第一个灯泡点亮，关闭第一个开关，第一个灯泡熄灭，按下第二个开关，第二个灯泡点亮，关闭第二个开关，第二个灯泡熄灭， 没有问题，我们关闭设备电源。接下来我们开始接我们的第三个第四个灯泡，从我们的火线出发， 然后从我们 s 三的 l 一 出发，接 s 四的 l 二一， 再从 s 四的 l 二接到我们的第三个灯泡的火线， 然后再从我们第三个灯泡的零线出发，回到我们电源的零线。 下一步我们把 s 三的 l 一 二和 s 四的 l 二接到一起， 好，这样我们的两个开关灯泡已经接好了，把盖板给它盖上， 打开设备电源 来看第三个开关，第四个开关控制我们第三个灯，第一个开第二个关，第二个开第一个关。好，没有问题，我们反复切换试一下都没有问题，可以做到真正的双控。 接下来我们开始我们最后一个灯泡的接线，还是从我们的火线出发， 然后从 s 五的 l 一 接到 s 六的 l 二一上面， 再从 s 六的 l 二接到我们的灯泡的火线上面， 再从第四个灯泡的零线出来，可以回到我们的零线啊，也可以回到我们的 灯泡三的零线端，这里我们拆它盖子比较麻烦，我们就直接回到零线端了， 最后再把我们 s 五的 l 二 l 幺二接到我们的 l 二二上面， 这样我们线路就接完了，我们把它盖板给它盖上，同样的我们把灯泡的盖板也给它盖上，灯泡拧上， 打开电源，我们测试一下 我们的 s 五 s 六控制我们的四个灯泡，第一个开第二关啊，第二个开第一个关，两个可以随意的切换， 我们的控制效果是没有问题的，用我们接片正确。最后把我们的线槽的盖板给它盖上， 最后我们来测试一下所有的动作， 第一个的床头有一个红红的插座，用于充电的啊，这个已经安装完成了。第二个卫生间有一个 照明的灯，一个取暖的灯，通过了卫生间的门口的两个开关控制，独立控制。我们来测试一下啊，卫生间的灯可以使用， 我们取暖的灯也可以使用，没有问题。下一个是我们的房间里面装的一个大灯，用于大厅的照明，通过我们进门处的开关和床头开关共同控制 没有问题。最后是我们房间里面有一个入户灯，用于学会区的照明，通过进门处和床头柜处的两开关控制 没有问题。好，演示完毕，谢谢大家。
