你信不信一分没花，做了五张，二零二六年马上好运，新年挂件还能刷 nfc 哦，只需三步就可以搞定！第一步，用 e、 d、 a 画一个正八边形。当然了，正八边形是无法直接画出来的，需要借助一下其他图形再画出来， 最后去掉一些多余的线，旋转一下就变成了正八边形。这里我附了一张图，聪明的你肯定一看就会。然后上下画两个直径两两点五毫米，钻孔两毫米的焊盘， 这样呢，板空了就画好了。第二步，在正反两面贴上你喜欢的图片，也可以让 ai 给你生成。记住啊，这个图片必须要贴两次，再把另一张图片改成主焊层， 这就是成金的，四周再画点装饰，点缀点缀，分别画长十六毫米和十毫米的金线，同样也要复制两次。图层改为主焊层，两边画三个宽一点五毫米，高一毫米的长圆形焊盘，装饰旋转一百三十五度， 这就好像个糖葫芦，还蛮好看。第三步呢，焊接芯片的地方放两个宽三点五毫米，高两毫米的焊盘， 再跟线圈连接起来，画四到五圈 nfc 线圈。我想要个白色的板子，比较好看， 所以呢，又就用了两层板，正反又贴了图形线圈，就只能勉强挤在这里了。其实也可以用多层板，线圈放在内层，用毛脉孔工艺更好看。看不到过孔吗？画好后就可以去打板了。我主页有条视频是详细讲解免费成品板的， 这里就不多讲了，这样就画完了。感兴趣的朋友也可以画一个自己的新年卡片，最后就叫他自己调了啊。最后，祝大家元旦快乐，岁岁平安！

给你们看个好玩的，在佳立创免费打样了几块马年挂件，支持 nfc 功能。教程我放在视频最后了。对了，佳立创现在毛买口上线了，还可以做六十四 g p d。

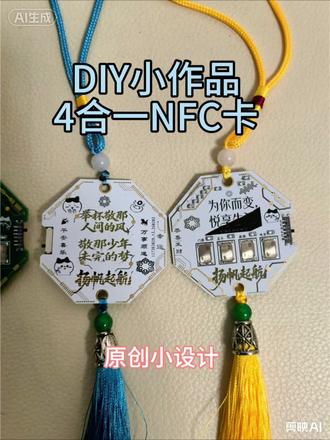

这是我自己设计的四合一 nfc 卡片，首先在软件上进行电路布局设计，然后把想要制作的图案做出来，再把做好的图案导入到 pcb 板上， 再对 pcb 板的颜色进行调整，最后进行电路设计布线操作，这样就完成了设计工作。接下来就是去佳立创打版制作， 我做的这个版本是四合一版本的，它不仅可以作为门禁卡、指纹锁卡，还可以作为电动摩托车、 电动自行车 and f c 钥匙卡，也可以作为公交卡、校园卡还能作为个人名片和个人数据以及个人网页游戏快捷卡来使用，我还给它增加了一个静电感应功能， 就可以触发感应效果。另外我还专门设计制作了一款校园卡， 不是学校的官方卡，但是我可以把它当做自己的纪念品，如果其他校友学弟学妹们喜欢的话，也可以告诉我要几张，我已经焊接好了三张，可以直接拿过去使用， 要到这顺线一个一个来改进上去，不要输错啊，也不要多输小数点，也不能多输多输错。

呃，下面我来介绍一下这个家里装 e d a a i 设计助理扩展插件的用法， 我们先对这个插件做一个设置，让这个插件显示在顶部菜单，这样的话呢我们这个扩展界面在顶部显示了，然后我们现在进入设置， 我们看到他支持四个平台，然后呢每个平台可以分别的进行这个密钥和模型的配置啊。然后这有个四搞模式，这个非四搞模型的话，你如果选择非四搞模型，就不要去把这个打开， 我们我们现在这个是四个媒，所以我们可以把它打呀。然后呢我们首先在这个平台，如果这个链接点进去，我们点这个 deepsea， 然后呢点这个 a t i t， 我 们要申请一个 t， 嗯，对，我们随便转了一个序号，然后呢？嗯，我们要把这个刚生成的这个 t 复制下来，点这个复制， 然后呢到我们这里把这个刚才复制的这个 t 粘贴出来， 然后呢点这个验证配置，这里提示验证成功了。嗯，这里有一个自定义提示词的设置，我们可以自定义的对倒麦型进行一些提示词的设置， 这里面呢有四条是默认的，也可以进行修改，改完以后可以点这个修改按钮，然后呢可以把这个提示词保存到本地，可以呢从本地上传就是你编辑好的提示词，这样呢防止它丢失， 建议你还是把它保存到本地。然后呢我们验证配置通过了以后呢点这个保存，这样呢我们这个配置就完毕了。 一定要注意，我们在配置这个模型之前呢，一定要在这个平台上进行充值，你如果不充值呢？这个配置验证是不会通过的。现在我们就可以打开这个聊天页面进行聊天了， 这里有几个视例可以点一下。然后呢我们选择做一个 deepsea 模型发送。啊，帮我检查这个原底图， 他现在呃开始思考了，然后并调用一些工具， 他现在就开始对证人的都进行了一个简单的检查，他现在已经呃做了这个 d r c 的 检查， d r c 检查的显示通过 把这个国产模型嘛，他这个速度还是比较慢的。呃，这个思考的这个逻辑可能比较慢。好，他这个检查完毕了，给出了一个结论。 嗯，本次聊天呢就结束了，然后这里先试一个本轮模型，然后呢？嗯，你每个对话呢都在这个下拉列表里，然后我们可以再开启一个新的对话， 在这里可以切换到刚才的对话。 嗯，这些对话呢都是保存到本地了，嗯，不会丢失，也就是你关闭这里的页面，它不会丢失，我们也可以对它进行删除，这样的话呢就剩这一个了。然后这个 deepsea 呢是不能上传图片的，也是 deepsea 这个模型它都不支持上传图片， 所以在这里也做了一个限制，也可以把它都删掉， 这样就没有了。好的，感谢观看。

听说还有人不会自制 nfc 卡？今天手把手教会你，首先打开这个软件， 然后再画一个线圈，再导入一张你喜欢的图片，最后把卡片从电脑里拿出来。不对，是去佳立创下单制作卡片，在做好的卡片上焊上 qa 的 芯片，一张自制 nfc 卡就做好了。 不停地重复以上步骤，你就会得到一堆 nfc 卡，你学会了吗？

这期视频会带大家一步一步做一个这样的小挂件，先搞一个这样的图片，然后在这些封闭的图形这些地方呢啊，用橡皮擦给它擦一擦，像这种地方啊，这种闭合的都要处理一下，处理好之后呢就就是这个样子，然后用到我们之前说的那个 啊骨子自由的轮廓检测小工具，把这个轮廓检测出来，按 s 保存，然后到家里创这个工具里面导入 d、 x、 f， 选择刚才小工具生成的这个轮廓，然后调整一下这个缩放比例，点击导入啊，方向不对啊，旋转一下，选择 禁止区域，这个扑通要勾上，这里还需要镜像一下，选中按 x 这个拖进来，然后需要扑通，需要选一下保留孤岛啊，制造优化要选择否，这个是我提前放好的，就是这个是一个填充区域，选择顶层阻焊层， 我们再来看一下效果，这个就实现了和昨天那个投资金条一样的效果，但是这个焊盘的话，我们是裸露出来的部分，不做沉金，做喷漆工艺的话就会是银白色了 啊，就可以实现这样的效果。板子这边有点空，我们在板子背面加点内容，顶层的话我们先不看了，把它隐藏掉，这里有我已经整好的资源了，我们就给他拖进来，然后同样的这个也是底层的不同，然后开窗， 然后编号，这个编号正好可以把加立创的那个刻边放在这里啊，我们再来看下最终效果，我们这个投资银条就做好了。

这一期我们正式开始 rda 五八零七模块的 pcb 绘质讲解，画图工具用的是佳丽创 eda。 首先从三大核心设计要点展开说明。第一部分是电源部分的处理，其中重点讲解 n s 四一六零功放的供电电源设计， 该功放工作时峰值电流可达到一点五安至两安，因此对应的电源走线宽度最低不低于二十英里升。同时， n s 四一六零的电源接地部分建议都布设电流回流过孔， 保障大电流稳定回流。第二部分是敏感信号的处理，针对 f m 射频输入信号，其走线周围尽量做包地净空处理，并均匀布设接地过孔模拟信号走线也需遵循该原则。 此外，音频输出信号与金振信号线建议采用差分走线形式，且走线周边同样做好包地净空，避免信号干扰。 第三部分是模拟与数字部分的隔离处理，音频模拟区域建议单独划分一块的独立铜皮，实现区域隔离，模拟与数字部分的电源连接。采用零八零五封装的零欧五电阻作为跳线，完成单点接地，有效阻隔干扰串扰。

依旧佳立创开元社区大佬多感谢 star 党大佬设计的旋转 nfc 电路，有些许地方要焊接，可以使用佳立创的 s m t 服务代劳欧克。接下来看使用效果。 每个芯片都可以自己写，想要啥写啥，上面的 led 会在刷卡时亮起。

主播第一次制作的 pcb， 特别荣幸大家可以喜欢，所以主播的开元广场已经进行了开元，目前正在进行审核，大家想要复刻的可以先私信主播要 pcb 文件。这里为了庆祝第一次开元，主播将在评论区随机抽取三个粉丝，送出 p c b 小 挂件，会赠一个 hello kitty 挂件，大家想要的可以在评论区留言哦。那么这里主播讲一下怎么进行搜索，审核完成后，主播会发个视频，大家可以在佳立创搜索马年 kitty 猫小挂饰 n s b 版，大家可以选择佳立创六层版， 将画面再进行丰富一下，他们现在不仅有新上市的毛买孔，还能做六十四层，标准百姓价比直接拉满，大家有兴趣的可以试试看，不管是送给朋友还是自己当包挂都是个不错的选择。那么本期视频就这样了，大家再见哦！

hello， 大家好，欢迎收看本期视频，今天咱们来低成本组装一个 c w 的 手动电件。 呃，先说一下这些所有的零配件呢，都不需要自己来自制，都是能够在网购直接买来的现成零件，然后大家组装一下就可以了，也是费了很多心思啊。 嗯，首先来介绍一下，嗯，这两个呢是在佳立创免费打样得来的图呢是自己画的，因为这个对这个电建的结构啊还不是非常的了解，那么透彻，画的图呢可能 满足自己使用需要吧，大家如果有什么建议的话也可以提出来。 然后这个电建的手柄呢是因为他有一个侧孔，这块我已经组装了一部分零件啊，这块是一个侧孔，在那个佳丽创免费打样呢，他是不支持侧孔的，所以说这个键柄呢是在全州制造打样的， 然后这两个是佳丽创打样的，剩下呢这些都是在网购的两个光轴的支架， 然后一个三点五的一个，这是一个三点五的一个音频接头，然后两个线，剩下的这些呢都是以前自制这些天线呀，或者其他的一些小 小用具的一些多余的一些东西。这是一个三毫米的一个不锈钢的一个 一个不锈钢棒，然后呢这是两个轴承加上一个箍柱从这块穿进去连在一起的，然后这两个是两个 铜螺丝，然后一个拉力弹簧，这两个也是两个。呃，光头的一个牙棒，这块呢是打了孔，这些呢都是能够在网上直接买到的原材料。 嗯，唯一需要加工的一部分呢就是这个三 d 打印机，这块呢可能需要这个热熔螺母去加几个热熔螺母，这样才能跟这部分进行一个固定。 好了，下面咱们就来组装一下，这是三 d 打印键的底面连接之后的样子，分别有两根导线跟三点五的这个音频接口的 一个地线和一个声道进行的一个焊接。这块呢因为是第一次制作，感觉设计的不是很完美，因为这块只有三个螺母进行固定，如果把这个音频接口设计到侧面的话呢，就可以固定四个螺丝了， 下一版我觉得可以做一下改进，这个就是组装完成之后的样子，把两颗光泽的支架在这个三 d 打印机的凹槽里边一插， 本来还打算用螺母固定，但是设计的这个公差比较小，还比较牢固，所以就不用固定了。 然后是用这个不锈钢棒和这个拉力弹簧在这一穿，用三个杯头的螺母把这个 cnc 的 底座和这个中间的打印机一固定，之后再用螺母和这个光轴的这个牙棒一组装就成功了，手感还不错啊。

很多新手朋友在佳丽创 e d a 里不知道怎么新建原件，今天一步到位，教你从零开始。首先在原件库编辑器界面左下角选择库点击新增， 或者是我们可以直接在菜单点击文件新增原件，两种方式都可以快速新建一个新原件，新建后再弹出的窗口可以命名更改分类。接下来点击在顶部工具栏的这个矩形工具，单机左键确定顶点， 继续移动，在单机确定对角放置符号边框完成。画完右键或者按 s、 a、 c， 可以 退出放置状态。选中矩形，弹出的右边属性面板可以调整尺寸大小，建议线宽默认线型，选实线。 单机顶部工具栏这个快捷按钮放置引角，放置过程中空格键可调整方向，选中引角，右侧栏面板可以设置属性，到这里图形元素基本会制完毕。觉得有收获的话，记得关注、点赞、收藏哦！

呃，下面我讲一下这个佳立创 e d a 页面版的这个 ai 设计助手的用法， 咱们先确认一下这个扩展的版本号，看一下是不是这个二点四点四，到目前为止呢，这是一个最新的版本。嗯，在配置上呢，前面还是固定的这三个国产的模型， 然后后面这两个是可以自定义的，自定义的呢，比固定的要多。输入一个终结点，全部配置完毕以后，就可以点这个验证配置， 如果你设置的模型比较多，这个验证的时间可能比较长，验证通过以后呢，就可以点这个保存了，下面演示一下，让它检查一下这个原理图。 现在呢，这个所有的功能已经全部工具化了，这样的话呢，它调用 api， 不 像之前那样一个一个的进行调用，然后还会消耗大量的 toc。 现在这种工具化的模式呢，就是可以做到让这个 ai 每一步的执行呢，都严格按照制定好的规范去执行任务， 而且这种工具模式的执行速度也是非常快的。现在这个原理图检查报告已经出来了，而且这个报告的内容也是很详细的， 它会把一些功能性的检查结果给你列出来，包括可用性、合理性以及一些建议等各种详细的内容。 接下来呢，我讲一下如何通过和 ai 互动的方式进行器件选型和器件放置。 首先呢在这里新建一个对话，然后发送让他给我设计一个点亮 led 的 电路，他现在呢就开始调用工具了。然后在这里呢弹出一个器件选型的面板， 你可以根据你的需要呢进行选择，在这里呢还可以进行翻页，用鼠标点击呢就可以进行选择，然后点确定就可以了， 这时它又弹出一个，让你选择限流电阻，那我们呢就选择第一个，然后点确定， 现在呢开始进行放置器件的操作， 在这里呢你可以查看任务的进度，它现在弹出一个放置期间的交互面板，点开始放置， 然后用鼠标左键在原理图上把刚才我们选择的这个器件进行依次放置，要注意放置器件的时候操作不要太快，一定要等鼠标上显示的下一个器件图形更新以后再进行放置。 现在这个器械呢就已经全部放置完毕了，下面就可以进行手动连线了，到目前为止还需要进行手动连线， 稳定的自动连线呢，还在研究当中，敬请大家关注后续版本，感谢您的观看。

大家好，从这节课开始，我们将带大家来完成五幺单片机核心版项目的设计， 这节课我们将带大家来开始进行原理图的一个啊简单分析，以及呢一些核心的电路，我们对它进行一个简单的了解， 这样的话对后续我们进行一个 pcb 设计的话是有帮助的。那首先我们打开这一个核心版的原理图给大家来看一下，放大，我们从上面开始看，首先啊这边是一个 usb 接口，它是一个两片的 type c 接口，然后这边的话是一四个 啊，固定引角，这边的话是一个 v bus， 一个真地分别的话就是一个正一个负，经过开关到达我们的电容，然后呢这边会有一个 e k 的 电阻和电源指示灯，这里是一个红色的灯，那当我们开关正常 打开的时候，我们这边会有五伏的电，也就是来自于这个 type c 接口，然后电源指示灯会进行点亮，这里是电源输入，然后继续来看下方，这边的话是 led 流水灯电路啊，它的一个阳极串联了一 k 的 电阻，然后连接了五伏的电源， 然后音级的话呢是连接到了 p a 零，一直到 p 啊 p 零 p 零零，一直到 p 零七这一个端口，那当我们这个端口输出低电频的时候，这里就导通啊，它们就可以正常点亮， 然后进行一个发光，那通过这里的话，我们就可以做一些流水灯实验啊，或者说呼吸灯实验，然后继续看啊，这边是芯片的复位电路， 这里是 r s t， 然后上方是一个电容，这边会有一个按键，当按键按下的时候呢，这一个 r s t 引脚是和五伏进行短路的啊，这边就直接短接了， 正常的话它是不按下的，然后通过这一个电容啊充放电，然后加上这一个十 k 的 电阻来进行一个啊起到一个上升的一个时间，上升复位的时间，下方的话是金正，它这里使用的是一个十一点零五九二兆赫兹的金正， 然后会有两个四十七匹法的电容啊，这边有两个金正的引角，在中间的话呢是五幺单片机的核心版，它的一个符号， 我们将所有的一些引角啊都给它进行了引出，然后 p 零端口呢，注意看，这边的话是通过了十 k 的 一个电阻啊，这边是相当于是一个排组进行了引上拉啊，这边公共端是连接到了正五伏，然后呢 p 零端口都是有上拉到这一个 啊五伏的，然后 e e a 的 话是连接到了正五伏，然后这一些的话都有进行引出。下方呢是一些独立按键，还有我们的一些蜂鸣器电路，独立按键的话，它这边按键一端接真地，一端呢接引角，那等我们按下的时候，它就是这一个引角和真地进行短路， 那我们就可以通过啊在在这个单片机的程序里面去判断它是否和这一个真地啊连接啊，来去判断它的一个按键的状态。这边是蜂鸣器电路，这里的话我们使用的是一个有源蜂鸣器 啊，有源蜂鸣器的话，我们当直接通电的时候，也就是这里给高电瓶控制三极管这边导通，那这个时候的话，这一个蜂鸣器就有电流流过，它就会直接鸣叫， 进行一个提示，然后继续在右边的话是排针接口，我们将单片机的一些引角进行了引出，后续的话我们就可以通过这些排针接口连接到其他的一些外设电路上面去进行一个使用。 然后这边会有一个串口引脚， p 三零和 p 三一，它是串口引脚，然后还有一个电源的正五伏以及真地引脚。通过这四个接口的话，我们可以进行一个下载，对这个单片机进行下载程序。然后右下角是数码管接口，我们来看一下，这里的话是 从 a 端口到 d p 端口都是接到通过一个啊串联了 e k 的 电阻连接到了引脚，然后 g 一 g 二呢是连接到了正五伏，那很明显这里的话是一个供氧级的数码管， 然后下方的话是一些 m 三的铜柱。整体的话呢，这一个核心版的电路还是非常简单的，这一个基本上就是除了这一些基础的电路还是非常简单的，这一个基本上就是什么很复杂的东西了。 那在这里的话，我们也同步打开浏览器啊，给大家来找一下这一个芯片的数据手册，不然有些同学可能会 啊有些迷惑，为什么这里要加一个上拉，为什么这里要复位要这样子接以及进正，这些的话，我们都是可以通过找到这个芯片 s t c 八九 c 五二 r c 这样的一个芯片，它的数据手册，在数据手册中啊，这边会有一些提示，会告诉你啊，怎么去接 啊？比我们这边的话也是根据他的这一个提示的最小系统的视意图来进行连接的，比如说外部经镇要怎么接 啊？还有这个复位电路要怎么接，以及这些引脚是否有什么特殊功能的引脚啊？这边别人其实都是给我们写的很清楚的，大家的话 课后如果说自己想去研究的话呢，可以自行啊，去找到这种数据手册去查看。然后关于数码管，我们也可以来看一下它的一个内部结构，其实对于数码管的话很简单，它里面的话也是由一个一个的 led 灯组成的。对于我们这一个 啊，项目中使用到的数码管呢，它的内部结构就长这样子， a 到 d p 端口，也就是这些数里面 led 灯的啊，阴极啊，就是这些引角引出来，三八引角呢是阳极，那这样子的话，它们所有的灯就是共用一个阳极，也就是共用三角和八角， 我们这里的话就叫做共阳极，如果是反折过来这边到一个方向，我们把阳极连接在一起，那就是共阴极的数码管。 不同的结构的话，那我们可能就需要啊，给他一个高电瓶，或者说给他一个低电瓶才能进行一个点亮啊，他的代码，他的一个点亮的代码是不一样的啊，这个还是比较简单的啊， ok。 然后有关于我们这一个项目啊，这一个更加详细的一些文字描述，有关于它的一些文字描述呢，我们也可以同样可以找到立创开源硬件平台，然后呢在这边首页有一个 e d a 课程案例团队啊，在这里面的话有一个五幺单片级核心版的项目 啊，这边的话我们是有通过文字描述把这些电路呢给大家分析明白的啊，包括主控电路啊，电源电路，然后呢复位 led 灯，数码管，还有我们的蜂鸣器 等等啊，包括他的一些物料清单，大家都是可以在这边进行找到，我们这里呢只是做了一个简单的概括，然后呢带大家初步的了解了一下啊， 便于我们等下来的等下一节课的一个原理图绘制以及 pcb 的 一个绘制。 ok， 那 这节课的话我们就介绍到这里，我们下个视频的话就正式来开始完成这一个工程的创建以及原理图的啊超化以及我们的 pcb 的 一个设计。那我们下个视频再见。 大家好，这节课我们来进行原理图的超化。上节课呢，我们已经将原理图进行了简单分析，那这节课我们 就进入到佳丽创 e d a 专业版来完成工程的一些新建以及原理图的超化。选择新建工程对工程进行命名，这里我们将其命名为五幺单片机核心版， 命名完成之后，点击保存即可直接进入到这一个五幺单片机核心版它的一个工程目录中来。 在这一个工程目录中它会有一个 board， 一个板子，在板子下面啊会有一个原理图页以及一个 pcb 页。正常我们的设计流程呢是先完成原理图的设计，再啊将其更新转换到 pcb， 进行一个 pcb 的 布局和走线。 那我们就直接双击 p 一 图页，进入到原理图页来开始进行设计。 进入到 p 一 图页，首先它会生成一张 a 四大小的这一个图纸，那后续的话，我们的一些操作就尽量在这个图纸里面来进行完成， 当然如果说图纸尺寸不够，或者说我们需要啊改小，我们同样可以在右侧属性列表这边选择尺寸啊，或者说我们直接选择图纸预设去更换图纸的一个模板， a 三 a 四， a 二 a 一 等等。 ok， 那 现在的话原理图我们已经知道了，然后我们需要把这些物料呢全部给它找到，给它找出来。 在查找物料之前，我们给大家简单介绍一下在家里创 e d a 专业版中它的一个元气件查找放置的三种方式。 首先第一种我们是通过左侧常用库选项栏进行一个搜索和放置，这边的话会有列出出一些常用的一些器件，比如说电阻，电容，电感二极管等等。 当我们需要啊用到电阻的时候呢啊，在这个下面会有 r e s 杠零六零三，这个是零六零三封装的一个贴片电阻，我们可以进行切换不同的封装尺寸，当确定好这一个尺寸之后，鼠标左键点击一下啊移动到画布，然后呢右啊右键再点击一下 鼠标左键呢取消放置啊，这边呢也是鼠标的左键呢取消放置非常的方便， delete 键就可以对它进行删除， ctrl 加 s 进行保存，这是我们常用库。 然后啊我们点击上方的放置选项栏，第二种方式的话是通过放置选项栏中的器键啊，附用模块这一个选项， shift 加 f 这一个快捷键。然后呢我们可以对它进行一个搜索，比如说我们需要用到 s t c 八九 c 五二 r c， 我 们可以直接精确的搜索这一个名称，在这边的话，那它会有两个搜索引擎，一个是立创商城，一个是佳立创 eda， 我 们可以切换不同的引擎啊，推荐的话，大家就直接使用立创商城的引擎， 这边的话就是商城中实际在售卖的一些器械啊，它的一个型号，我们就可以从这里看到它实际的价格，库存，有没有货，能不能买得到，那确定是我们需要的话，那我们可以点击放置， 就可以将这一个 g 键呢快速的放置出来了，同样是鼠标左键点击一下，然后鼠标右键呢就取消放置，这一个就放好了。 然后最后一种方式是通过左下角的库选项栏，这个我们拉大一点，这个库选项栏呢，同样的啊，它有两个搜索引擎，一个商城，一个加一串 e、 d、 a， 然后在这边的话，我们同样可以在这个搜索栏中啊进行搜索，我这里就直接搜一个 e k 了， 这里搜索出来的值呢，它是以列表的形式进行展示的啊，它的序号，封装值啊，编号等等。然后当我们点击一个参数的时候，在右侧这边会提示这对应器件，它的符号，它的一个封装，它的实物图以及它的一个三 d 预览的图， 我们就可以通过这里进行一个简单的预览。当确定这个器件啊是我们需要的之后呢，这个上方会有放置选项栏，点击放置就可以给它进行放置出来了，右键呢取消放置，然后点击一下它就可以折叠起来了， delete 键删掉， 那现在的话这三种方式我们就知道了。那结合这一个 pdf 的 图，我们呢有两种办法，一种呢是一个个去进行模糊搜索，比如说搜一个 type c， 比如说搜一个开关，然后呢再去进行一点点去找，找到一个合适的器件，然后呢再给它放置出来 啊，这样的话效率虽然说最终应该是能完成，但是效率比较慢，我们呢有第二种方式，这个资料包装的话会有一个物料清单， 在上节课中介绍的开源开源链接里面其实也有提供这个物料清单，那我们呢就通过这个物料清单，注意在物料清单中呢，最后一栏是商品编号，我们直接复制这个商品编号， ctrl c， 然后回到这一个原理图页面，我们选择一个搜索， 直接啊搜索商品编号，可以看到他就可以快速的找到这一个商品编号对应的唯一的一个器件，那我们就可以直接精确的搜索，然后呢点击放置 啊，然后呢鼠标左键点击一下，右键取消放置，就可以把这个 type c 接口找到了，这样的话，同学们只要这一个编号没有复制错，那我们搜索出来的器件呢都是一样的，后续的话排查错误呢也比较简单， 那我们就快速来搜索一下啊， ctrl c 这一个步骤呢还是非常简单的，放置器键，这里是 shift 加 f 的 快捷键 连接啊，把这些器键呢快速搜索出来，它可能要的有很多，但是呢我们先放一个出来，后续的话，我们可以直接通过在原理图页中 ctrl c， ctrl v 来进行一个复制粘贴， 我们把这些大类啊全部复制出来就好了。先把器件呢全部找到， 这里是十 k， 这个是三毫米的灯， 然后继续， 这里是六乘六的按键， 这个是金正 八零五零，这是三极管， 然后是有源蜂鸣器 数码管， 这个呢是排针， 这个也是排针， 然后是这里是排组，十 k 的 排组 啊，单片机，单片机的话其实我们已经放出来了，那我们再点击放置，把原来那个删掉 啊，这个就删掉，现在的话啊物料的一些种类，我们就全部都给它搜索放置出来了。接下来的话，我们先 ctrl 加 s 进行保存，然后呢在这边打开原理图的 pdf， 我 们一点点来画，在这个 pdf 中它是有通过矩形边框对我们进行每一个模块都进行分类的，那我们就按照它的一个分类，把每一个模块都拎出来，然后进行一个啊放置， ok， 那 现在我们先把 type c 接口的这一个模块呢找到，把这一个接口找到，空格键可以进行旋转，然后呢开关找到， 然后呢是电容，是微法的电容，鼠标的滚轮键可以进行放大缩小，我们把它放大到一个合适的位置， e k 的 电阻找到，然后灯也找到，其他的物料呢就可以先挪开一点，那现在我们就对比来画就好了， 如果说发现它的方向啊有些不一致的话怎么办呢？我们可以选中这个器件啊，点击键盘的 y 键进行一个镜像，键盘的 y 键就可以进行镜像了，然后把这些啊挪动到一个合适的位置，空格键旋转。 我们观察一下这个 led 灯的话，它是没有这一串啊数字的，这一串数字的话我们可以选中它，在这边的话它有两个勾选，分别是勾选出来的 led 一 以及制造商编号，那我们取消勾选，这个制造商编号就不会显示出来了。 那现在的话这一些啊器械我们就已经找到了，并且摆放到了一个合适的位置，接下来的话我们就是来进行它的一些连线， 对它进行一些电气连接，因为它现在的话还是一个独立的个体，我们可以选择放置上方的放置选项栏啊，在这边的话注意这一个四个固定引脚，它是连接到了 g n d， 那 我们可以选择这一个网络标识，选择 g n d 啊，把它找到。 然后呢啊点击右键呢取消放置，接下来的话再选择放置，这边的话会有导线啊，这里的快捷键在这边会有提示啊，这里我们也说明一下快捷键的设置呢，是在这个设置选项栏中啊，这边有一个快捷键， 它默认的话会有几种配置，专业版，标准版以及其他软件的一些配置啊，大家如果是初次使用的话，应该是专业版的一个快捷键，然后呢可以根据后续的话，根据个人的习惯可以进行自由的啊修改，我这边的话自己比较习惯标准版，然后呢给大家演示也是以标准版为例， 当然不同版本的快捷键它这边其实都会有提示的，只是一些细微的差距，大家可以啊自行去选择。 ok， 那 我们点击啊，然后呢进行连接，这里呢也连接在下方的话还有一个帧 d， 那 我们呢选择帧 d 放置出来 啊，尽量呢对齐放置，然后呢选择导线，注意这一个连接呢是要从这个灰色的小点连接到这一个灰色的小点，这样就建立了连接。然后这个下方啊，这边我们全部都导线连接一下到这里， 注意这一个电容的方向啊，这个正极呢是朝这个上方的，当有交点的地方呢，它会是一个实心的红色的点， 我们把这些呢全部都连一下啊，有如果说有没有用到的引角不需要连接的话，我们就选择放置非连接标识，给它放置一下就可以了。 那到这一步的话，我们这一个电路啊， type c 接口电路呢，基本上就连接完成了，这两个期间的制造商编号也是不需要的，我们给它取消， 此时的话啊，它就基本一致了。然后啊在这个上方我们注意一下，它还有一个 vcc， 还有一个正五伏的电源标识，我们同样要选择放置，选择网络标识，选择 vcc 啊，给它放在这个位置，然后呢正五伏 给它放在这个焦点处，注意这一个啊，网络标签它也是有一个灰色的点的，一定要连接在一起，而且形成一个实心的焦点， 那此时的话啊，这些就已经连接完成了，这个 g n d 的 话，我们可以显示出来，也可以不显示出来啊，它本质上这个名称还是一样的。 然后啊，最后的话，我们放置一个矩形，也跟随 pdf 的 样式对它呢进行一个框选， 这里的话是 type c 五伏，输入 字体大小的话，我们这里改成零点二，稍微改大一点， ok， 那 这一个电路呢，我们再检查一下应该就一致了，如果有不一致的话，我们要及时去修改 销毁继续。那这个下方呢是流水灯，我们把流水灯电路呢截图出来， 流水灯的话还是比较简单的，它就是一 k， 然后呢我们直接复制 ctrl c、 ctrl v， 然后还有灯， ctrl c、 ctrl v， 空格键旋转，把它找到 一端的话是接这一个正五伏，我们可以选择放置这里的一些网络标签，我们可以在这个浮动工具这里快速去找到。浮动工具的话，我们可以选择仕图这边有浮动工具的选项栏，给它打开 啊，比如说我们的正五幅，直接点击就可以快速的找到了空格键旋转，然后呢导线连接啊，我这就使用快捷键了， 大家一定要去熟悉这些快捷键，然后呢它是能够帮助我们提升这一个绘图的效率的，然后这一端的话是连接 p 零零引角，对于引角的话我们是通过网络标签的形式去连接， 点击网络标签啊，它默认的话是一个。 net 一， 那我给它放置出来，然后呢再放置一个导向，这个导向的话要从这个灰色的小点连接这个十字架啊，从这个十字架这里穿过，这样的话它才建立了连接关系，然后我们双击啊 p 零零， 那这一个其实就算是设置好了，然后我们复制一下 ctrl c、 ctrl v， 这里呢就是 p 零一，那我们快速会记啊复制，因为它其实都一样，这里是 p 零二， p 零三， 这个没框到这里呢是 p 零四， p 零五， p 零六、 p 零七啊，整体的话我们就已经 给它复制完成了，那这几个就全部快速地对它进行了连接， 然后我们就还是一样的放一个矩形边框， 加上文字描述，放置文本， led 流水灯， 放置销毁继续。这边的话是复位电路，我们给它贴出来， 复位电路的话啊，它是由一个按键以及十微法的电容，还有一个十 k 的 电阻组成， 十微法的电容的话，在上方 control c control v 复制按键的话，我们观察一下啊，这两个按键呢，其实长得不一样，就是由于啊不同的一个器件，它的符号呢其实是有略有区别的，但是我们可以看一下啊，仔细观察 这一个按键，它的三四号引角是连接在一起的，一二号引角是连接在一起的，然后这边呢也是一样的，它只是这一个样式不一样，对于这种情况，它的连接关系如果说没有变化的话，我们呢有还有一种办法， 像这一个原理图 pdf 中的按键，它是通过常用库，然后在这边啊放置出来的， 我们在这里找一个常用库的器件，比如说六乘六的啊，这个其实也是六乘六，我们在这边可以看到点击更多属性，这边会有啊有他的一些参数啊，六乘六乘 啊，五乘直差。我们在这边呢把这个按键呢也放置出来，我们可以观察一下从常用库中放置出来的器件呢，它是没有这些啊参数的，因为它不是一个真实在商城啊售卖的一个器件， 这里的话它会会有一些属性参数的不同，那这个时候我们有一件一种解决办法，是把这一个器件真实在卖的这一个器件的编号啊复制。然后呢 回到这一个常用库中的器件，我们点击器件进行一个替换啊，搜索，然后呢进行一个选择进行替换， 替换的时候的话我们保留当前符号，其他的参数都和这一个实际在卖的基建进行一个替换，但是呢保留当前的符号，这样的话就能保持一致了，但是呢这些参数呢都是一啊，都是对的， 注意保留当前符号的前提是他们之间的符号关系要一致，比如说这一个一号引角和二号引角是连线在一起的，这一个原本这个在啊，这一个期间呢，也是连线在一起的，然后三四这里的三四也是连线在一起的，不能说 他们两个期间连接关系都不对啊，都变化了，然后你还保留当前符号，那他们就错了啊，那就出问题了，一定要注意下，观察这一个，然后呢点击替换， 那这个按键就替换好了，现在的话它就具有这些属性了，我就可以把这个删掉，这样的话就可以保持一致， 同样的制造商编号呢，隐藏，然后它的位号是 rst， 我 们可以在右侧属性列表这边改一下啊，这里也是叫 rst， 上方是正五符，我们快速放置一下 导线连接这里呢，连接下方的话是连接还有一个帧 d， 我 们连接到这个灰色的点， 然后这边的话是 r、 s、 t， 我 们选择放置网络标签，在放置网络标签的时候啊，它还没有放置下去的时候，我们没有点击左键的时候呢，可以按住键盘的 type 键啊进行修改，快速的进行名字的修改， 然后呢左键点击右键取消放置啊，再通过导线连起来，这样的话这一个复位电路我们也画画好了，放置一个就行。 文本复位电路放置，接下来继续，下方是金正电路，那我们快速来操化一下， 找到啊，这一个金正四十七匹法，把这两个都找到，然后下方还有一个，我们就直接复制，一端呢是接真 d 空格键旋转 啊，我们直接导线连接，这里的话可以上去一点，然后这边会有两个引讲，那我们选择放置，选择网络标签 type 键叉 t a l 二， 导线连接，然后再放一个网络标签叉 t a l 一， 这一个金正电路我们也绘制完成了，这里就销毁， 然后放置文本， 这里是金正电路。继续单片机这一个核心的电路， 那我们把这些键呢都挪开，把这一个找到， 可以观察一下它这些引脚的话都是网络标签，那我们就可以快速啊去放置了，这里呢 tab 键修改它，这里是 p 一 零， 然后一直往下啊，我们这里的话有一个快速的方式，我们把这一个网络标签的十字直接放在这个灰色点上面，它就会自动生成一个导线，并且呢网络标签你放置完一个之后，如果说后面是数字的话，它会自动进行递增，那这样子的话我们就快速去点击就好了。 五六七这边的话遇到不一样的 type 键修改 r s t， 然后继续 type 键修改 p 三零，然后这里是一个杠 r x d， type 键 p 三一，杠 t x d， 然后是 p 三二，又是顺序的叠加 三六三七一，直到这边是叉 t a l 二，那我们选择这个二，然后呢再选择一个一， 这边是 g n d， 那 我们右键取消掉，然后呢放置 g n、 d 的 标签，空格键可以进行旋转，导线连接，这里可以挪开一点， 那左侧就绘制完成了，右侧呢也是一样的道理，我们把这个牌组先挪过来啊，先连好牌组连接啊，这里呢也连接，注意这个牌组它的公共端是接 vcc， 这边是接五正五伏的， 然后这些的话都是连接起到一个上拉的作用。 p 零端口从 p 零零到 p 零七啊，都是连接到这个排组的，然后再放一个网络标签，这里呢是 p 零零开始， 我这里直接连快速放置就好了。 p 零七，然后这边是 e a 的 话是连接正五符，那我们取消放置，点一个正五符出来，空格键旋转 导线连接，接下来的话继续网络标签，这里也可以快速放 type 键， a， l， e， 然后 p s， e， n 啊，这边的话是从 p 二零开始，我们从下方的 p 二零开始，让它逐次递增 二七啊，此时的话我们这些呢也基本上会有字。完成了，这一个五幺单片机，我们就啊给它引角全部引出了，同样的我们放一个矩形， 加上文字描述，这里是五幺啊，把这个关闭，这里呢就是五幺单片机放置 保存，一定要记得随手保存，然后我们再继续来完成剩下的一些电路。 剩下的这些其实也很简单啊，按键，三个独立按键，那我们直接复制这一个按键出来， ctrl c， ctrl v， 这边的话它的位号呢是 key， 那 我们直接改一下啊，这也是 key， 空格键旋转， 它有三个啊， k 二 k 三，左侧是整体都是接真 d 的， 那我们连一个真 d， 然后呢导线连接 这边的话是分别接到了 p 三二三三三四的网络标签上面去，我们快速放一下，这里是三二，这里是三三，这里是三四，然后导线连接这两个引脚， 那这样按键呢，我们也处理好了，放置矩形边框， 然后文字描述，这里呢是独立按键放置。继续接下来的话，这边是蜂鸣器电路， 那我们把蜂鸣器电路的一些器材找到，分别是八零五零的三极管， 还有一个蜂鸣器，还有一个 e k 的 电阻， e k 电阻的话我们从这边复制 control c control v 蜂鸣器的这一个正，这一端呢是接正五伏， 然后导线连接啊，这一端是接三极管，然后三极管的发射极。这边是接真 d 连接这一端是接一个网络标签 p 一 零连接 这里的话，整体可以再缩进去一点点。放置矩形， 然后是文本蜂鸣器电路， 这里是数码管，数码管的话我们可以看一下啊，它应该也是 它的一个符号，是长绒裤的，然后呢它实际的符号，这一个商城售卖的符号呢，它有所不同，但是啊这边的话，它的一个引脚呢连接关系，我们只要保持一致，它们就就是可以替换的。 那我们再次选择常用库，找到下方的显示器键，这个下方的话会有啊，他会有一二三四四个这种数码管，那我们点击一下，找到这种单个的，因为这个实际售卖的呢，也是单个的，把这两个器件给他找到， 然后来进行连接，我们先把这个编号呢复制一下，找到这一个器件，然后呢选择 器件搜索这里呢，注意啊，是选择这个器件，然后呢进行一个复制搜索，找到这一个实际的选择，保留当前符号，其他的话不变 啊，注意观察一下它的一些引脚啊，重点的话其实是它的这一些啊，符号对不对应的上，比如说它这一个 a 七啊，是哪一个引脚？ 然后呢这一个，呃，这边的 a 七是七号，引角是不是 g 一， 或者说是什么引角，或者说是 b 啊？或者说是其他的，那这边的话我们是提前检查过，它应该是对应的上的，我们就直接替换 它就更新成功了，符号呢就变动了， 然后我们就可以去啊对这个符号进行操作了，这里我们也可以简单再看一下 a 号，选中它啊，这一个引脚，这里的话会有一个引脚编号是七，我们可以来这边看一下，这个七呢，这里的一个名称也是 a， 然后我们再次检查这个二号引脚呢，是啊低，我们去找到低号啊，它的引脚编号确实是二号，这个是没有什么大问题的，它这个符号的话证明是对的， 我们就把这个删掉，然后呢继续去完成， 把这些挪开。 然后呢连接 这边的话是连接到了 p 二端口，那我们直接放置网络标签 p 二零 一，直到 p 二七，这边的话是正五幅空格键旋转， 这里是供阳极的，然后放矩形边框， 然后呢文本数码管接口放置，继续啊，这个上方还剩下最后一点点 排针接口电路，我们来观察一下啊，先把左侧的长绒裤隐藏掉，这边的话会有两个排针接口， h 一 和 h 二，我们直接复制，然后来看一下 h 一 的话，我们仔细观察它，其实就是这一侧啊，这个单片机的这一侧，那我们可以直接框选中，然后呢直接 ctrl c、 ctrl v， 直接复制一份过来啊，连接其实就好了， 不放心的话我们可以再核对一下，然后这边的话其实也是一样的，第二个的话就是这一侧， 然后这些的话可能啊需要翻转一下 p 零七，然后这边的话还有一个正五伏，仔细核对一下，正五伏 a， l e， p， a s， e， n， 然后一直到 p 二零，这边的话也是一致的， 接下来是这一个，上面是正五伏，然后是 p 三零 r， x d， 那 我们把这几个找到， 也就是这两个 ctrl c、 ctrl v 复制过来，下方呢是帧 d 导线连接，这几个的话，它的制造商编号都是可以隐藏掉的，最后加上矩形边框， 文字描述，排帧接口啊。到这一步，这些 主要的七键我们就已经全部放置完成了，在这个下方呢还有四个同柱， m 三的同柱，这个同柱的话我们可以直接在常用库中进行找到，在最下方会有安装七键，默认呢是 m 二的螺丝，我们点击一下选择 m 三的螺丝，然后呢放四个出来， 我们这里也可以先放一个，这一个螺丝的话，它下方也是有一个引脚的，我们不需要使用非连接标识符，然后啊复制四份出来就好了。 折叠，那到这一步，我们所有的引角就已经全部已经找到了，并且呢这些器械全部都已经连接完成了。最后的话就是调整一下我们的这一个原理图啊，把它画的好看一点，排布呢工整一点， 这里是 m 三的螺丝孔， 这些的话，我们啊整体再调一下吧， 尽量呢对齐啊，会好看一点。 这里也是，这张图纸的话还是比较大的，它是一张 a 四大小的图纸，如果我们觉得太大的话，我们其实是可以用一张啊 a 五的图纸呢，应该就能够放得下这里的所有器械了， 这里可以过来一点， 整体调一下， ok 啊，调完之后呢，整体的话它就显得没有那么啊杂乱了，我们 control 加 s 进行保存。接下来的话啊，虽然说我们初步的给它画完了，但是呢还是需要进行检查的，首先肉眼呢检查一遍去进行对照，看这些引角有没有连接上 啊，如果有连接上的话呢，最后的话，我们再去进行一次 d r c 检查，在这个下方会有一个 d r c 检查， d r c 啊，如果说有警告，比如说我们把这个 p a 零啊删掉了，点击啊，它就会提示这里有引角悬空，是不是漏漏连了，如果是漏连的话，那我们就要对比啊，把它连接上，它就不会有这种问题了。 ok， 保存，那到这里的话，我们这一个原理图就已经超化完成了，这节课的话，我们就先介绍到这里，下个下节课的话，我们来进行 pcb 的 布局，好，我们下个视频再见。 大家好，接着回来上节课，我们完成了原理图的绘制，那这节课我们来啊，进行到 pcb 的 一个设计， 点击左侧工程设计啊，点击 pcb， 双击进入 pcb 页，进入到 pcb 页，我们会发现里面是一片空白，因为此时的话，我们原理图的数据还没有更新转换过来， 那我们再次回到这一个原理图页，然后呢选择上方的设计选项栏，选择更新转换原理图到 pcb， 这一个快捷键是 alt 加 i 键， 点击应用修改，将器件呢全部更新转换过来，我们折叠一下，把这 这边的一些栏折叠起来，此时的话这些器件呢我们就已经发现它已经全部更新转换过来了，但是呢它是比较杂乱的，我们是不太清楚它应该要啊怎么去进行一个布局，也不知道它的一些器件的分布，这个时候的话，我们还是建议回到原理图页， 在原理图页中呢，我们其实每个模块都是有通过矩形边框加文字描述进行的分类，那这样的话我们就可以框选这一个矩形边框里面的器件，选择上方的设计选项栏，选择布局传递快捷键是 ctrl shift 加 x 啊，这里的话就是我们的电源输入，然后继续流水灯，这里是复位电路啊，稍微挪开一点，然后是金正电路， 然后是干片机啊，这个我们就挪上去吧，独立按键， 这四个螺丝孔我们都可以不用了，就直接知道了。当我们框选之后，发现这七键之间还是分散的，比较开的话，我们可以选择在 pcb 页中的布局分布原件区域分布选项， shift 加 p 啊，快速进行一个调整， 然后继续它应该还有蜂鸣器电路啊，在这里 选中之后， shift 加 p 啊，快速呢调整一下，然后这边是流水灯，这里呢是三个排针，我们就可以一眼分辨出来了，此时相关的一些模块我们就已经简单分类完成了，接下来的话，我们就可以正式开始进入到布局的一个操作。 布局的话怎么做呢？首先啊加密创的话，给我们提供了免费的一个打版的机会， 打板的一个要求的话，他是有尺寸的一个限制啊，要求在十乘十厘米以内就是一百毫米乘一百毫米，那这个时候的话，我们在绘制板框的时候就尽量不要超过这一个尺寸啊，避免产生一些费用啊。对于这个板子的话，其实他的一个器件也不多啊，一般是不会超过的。 为了和我们的开源平台的一个开源案例，官方的一个设计工程保持一致的话，这边我们可以选择板框，然后呢选择矩形，选择这个矩形的话，我们直接会制一个九十的宽乘六十的高啊，他这一个尺寸是足够的， 那我们先随意会制一个，然后呢在这个上方会有单位我们可以切换一下，切换为毫米，这边的话宽度是九十，高度呢是六十， 然后圆角半径的话啊，因为现在的话如果是零，他这个四个角就是直角，那我们可以选中他在右侧属性列表这边改一下圆角半径三毫米，然后呢再改一下起点坐标，这里是六十 回车啊，此时的话，这一个矩形版框我们就已经绘制成了，如果说后续不希望他再去移动的话，我们可以选择右侧属性列表中的锁定选项栏啊，给他锁定住，现在的话他就不会去动了，当我们移动这个版框的时候，他就会弹出一个警告啊，进行询问。 接下来的话我们就可以在这一个板框中来完成这些器械的布局了，这个布局的话，首先我们就啊推荐的话是先大后小，先难后易的一个原则，并且呢接口电路是尽量是朝板边放置，并且要符合实际的一个可操作性， 那怎么操作呢？我们首先啊这个最大的期限就是这个主控芯片了，这个主控芯片一确定下来之后，这个紧挨着的这一个牌组，这个牌组的话就是紧贴着他，他来进行一个放置，然后 接下来话就是根据这一些啊蓝色的指引线来进行一个摆放，比如说这一个牌针啊，他的摆放位置的话肯定就是在这个旁边的，这个上面的话，这一排也是 肯定会就是在这个旁边进行一个摆放。接下来啊这个大气件我们就已经大概确定下来了，然后我们再按照模块把每一个模块呢再进行一个整体的划分，同样是 根据这一个蓝色指引线，然后呢每一个模块大概的位置可以看到他这个线呢大概是在这个右上角，那这个芯片的话大概就是在这一侧了，他不会跑的很远，不会跑到左侧去，不然的话这个线呢就会不顺啊，我们先大概放在这个区域， 然后呢这一个灯我们看一下灯的话啊，他是在这一个左上方，那我们到时候就把灯放在这个左上方， 然后啊再看这里是电源，电源的话我们到时候再想办法，因为他有接口，他肯定是要朝板边进行摆放的，然后是金正这一个模块啊，他会高亮呢在这个位置那呢他在这个下方，然后这里是下载接口，下载接口的话在这一侧， 然后四个螺丝孔，四个螺丝孔的话我们最后再去摆按键的话呢，也是在下方啊，还有蜂鸣器，我们看一下蜂鸣器的话这一个电路在哪里呢？这个引脚在 这一侧，在这个下方这一侧，那我们可能后面的话也考虑放在这一侧，还有一个按键，这个按键的话是复位按键啊，复位引脚在这里也是在这个下方， 这三个按键呢也是在下方，蜂鸣器呢可能也朝下方摆放，那此时的话整体的一个啊，大致的布局呢我们就已经理清楚了，接下来再往里面去填。首先啊怎么填呢？ 先把四个螺丝孔先放好，它一般就是放在四个角落，并且呢它也没有连网络，连接关系很简单，放螺丝孔的时候我们可以直接通过右侧的属性对它的坐标进行一个固定，然后锁定住。 像这种螺丝孔的撕印的话，我们可以直接 delete 键删掉它是没有什么意义的。然后这里是九，呃，八十七 啊，不对，六十，如果是六十的话应该是五十七，然后锁定这个删掉，这里呢是八十七，五十七，锁定， 这里呢是三八十七，锁定，然后这个删掉啊，四个螺丝孔我们就固定好了，接下来我们再一点点来看。 呃，首先的话先把这一个器械放一下吧，这里是我们的呃，数码管，那数码管的话我们看一下要怎么去摆，这边的话是一些电阻啊，这些电阻的话我们也 先按照这一个顺序呢，给它进行一个摆放，在摆放的过程中，像这一些 r 十九、 r 十八这些私印，其实是对我们的布局是没有什么帮助的，那这个时候我们可以选择右侧的过滤选项，这边会有一个原件属性，我们把源原件属性的眼睛呢点击一下这个 二十八，是这些这些私印呢就隐藏掉了。然后我们再按照顺序啊，把这些电阻呢排布连接一下， 尽量按照顺序，这样子的话它就朝下方啊，这边就是顺的，从左到右就是顺的，然后这一侧的话我们可能就要通过一些啊打孔啊，或者说是从底层连接的方式去进行一个连接了。 我们布局呢尽就尽量保证它啊，至少有一侧是顺的，另外一侧的话就尽量顺就可以了。 然后啊简单的布局就先到这里，后续的话我们其实这个整体啊可能还可以再往上调一点，因为下方的话我们观察到这里还有排针，那这个排针呢放这一侧，放这里的话按键就不好放了，那我们先把按键放一下，按键可能在这个下方，然后呢经正 啊，这里会有经正，可能要在这一侧，然后复位电路呢，这个按键尽量也在这里，在这一侧， 那这个排针的话要么就放在这一侧，要么就放在左侧，那可能就往这两边。 c 蜂鸣器的话我们最后再去看，因为它蜂鸣器其实连接的引角只有一个 p 一 零引角，这一个引角的话我们后面怎么摆都可以。 ok， 然后继续再把这一些啊也看一下位置，这里是灯的，那把这个灯呢找到空格键可以旋转，这里的话是电阻，然后呢再是灯， 再是电阻啊，这个电阻的话放这边去，因为它这个排布还是比较紧凑的。 这里呢也是灯，这个呢也是电阻啊，这个空格键旋转，看一下这个方向怎么摆比较合适。 这个呢也是灯 啊，那此时的话，这几个灯呢，我们也大致把啊这一个器件的位置呢确定下来了， 它大概就是这样子排布啊，后面的话对齐这些操作我们啊后面再去做， 然后这一侧呢也摆好了，大概位置确定下来，它就在上方，然后继续。 type c 接口的话，其实就直接放在这一侧了，因为右侧的话已经占据了那我们这些开关， type c 接口就只能放在左侧， 然后啊它会有一个电容，如果说你不知道的话，我们就回到原理图来看。 type c 接口，然后呢会先经过一个开关 啊，把开关看一下，它在这个位置，开关之后呢会到一个电容，然后把电容找到。空格键其实可以进行旋转的 啊，如果说这个线比较多的话，像这种真地，我们后续是可以通过不同的方式来进行连接的，那这个真地网络可以选中右键选择隐藏飞线，就把这这网络就隐藏掉了。然后还有一个电阻，这个电阻呢是电源指示灯的，那电源指示灯就在这一侧， 这里同样有一个啊电阻，这一个是 r s t 的 电阻，那这两个可以并排放，我们在布局的时候尽量还是可以考虑一些美观的因素。 这里是四个按键，然后这边还有个蜂鸣器，蜂鸣器的话我们就找一个空闲的地方，那可能只有在这个上方这一侧了，整体的话呢要调开一点， 这些灯呢可能要过去一点，蜂鸣器的话就放在这一侧空格键旋转， 大致呢放在这一侧，这里还有一个电阻，我们看一下这几个电阻能不能并排放， 应该是没问题的， 这一个应该是可以下来一点，然后这个呢大概就这样子， ok， 现在的话整体呢器件就已经大概的位置已经确定下来了，接下来的话我们就进行一个细微的调整，进行一些对齐操作啊，以及把它整体呢再往可能该往上调的地方呢，要往上调一点 啊，像这里的话我们这几个看盘我们可以选中，然后呢在这个上方会有这一个对齐，注意选择参考对象。然后呢左右对齐 这些的话可以通过键盘的上下左右键进行一个细微的调整，这个呢这里也进行左右对齐，然后上下左右键进行调整，继续这一个电容的话可能就放在这个位置了，然后像这些电阻 包括这一些排组都是直接对齐， 这一排的话直接都对齐就好了， 然后这一个也对齐， 下面的这些按键呢，我们就直接进行上下对齐水平等距分布 啊，调上去一点，这边的话是我们配套的金正空格键旋转， 对金正的话距离这个板边呢稍微要啊远一点，不要太靠近板边了。这里的话我们可以测量一下啊，大概还这里的话大概有两个毫米左右， 如果说有条件的话，其实这里还可以再整体往上挪一点 啊，当然气垫和气垫之间呢，不要靠得太近了，后续的话还要考虑到焊接的 这一个我们也对齐吧，这些电容全部都对齐，然后像这些电阻 和这个芯片，我们直接居中，稍微往里面缩一点，然后整体往上面去一点，然后像这些电阻呢，像这一个 找一个参考点直接对齐，剩下的电阻的话，我们整体往这个上方移动， 调到一个差不多的位置之后，我们选中进行垂直等距分布，这样的话它就比较整齐了。然后再是这边的一些灯，这一个三极管的话，我们调一下位置， 尽量对齐，像这一个期间的话，我们可以向下来一点，这里呢也可以对齐， 这个还是朝下吧， 然后继续 这里呢四个也对齐，这边的这一些对齐，或者说直接和三极管进行对齐，然后垂直等区分布， 大概的话它的位置就确定下来了，我们可以再进行一个整体进行一个细微的调整。 七键呢，这个空间还是够的啊，它是可以稍微再分散开一点的，然后像这边的一些七键， 这里的话我们可以考虑啊，把这个电容稍微挪一下位置，然后这一个电阻的话可以再往下调一点，或者说往上调一点都是可以的， 这里我们看一下要不要再调一下，把这几个电阻呢？选中水平等去分布一下， 然后这些器件都对齐， 整体的话还可以再往下去一点，尽量不要太靠近板边了，现在这样子的话，它就是一个比较合适的，一个比较合适的指，这里的话也可以对齐，但是这里对齐的话呢，它这两个基键就靠得太近了， 那我们可能要尝试啊改一下，比如说把这一个气垫挪一下位置，或者说把这一个气垫呢挪一下位置， 我们看一下这里能不能还有没有调整的空间。 这两个对齐，整体的话往上去一点， 这个灯的话，我们可以这一个可以整体往这边挪一点啊，或者说这里就不调了吧， 这两个大概位置就是这样子了， 然后这个灯大概就在这个方向， 现在的话这一个期间就可以啊往下调一点了， 像这样子摆放 这一串呢，我们也可以再啊调开一点。好，现在灯还是靠得有点紧凑了， 重新进行水平等去分布啊，在不调布局的时候呢，大家不要啊急着过于去急着去布线，布线的话其实是很快的，我们只要布局做好的话，布线其实是非常快的， 我们尽量呢把这些布局啊调得好看一点，整齐一点。后续的话呢，我们布线的时候其实就只是简单的拉线了，这个板子是布线其实不是很难的， ok， 基建和基建之间呢，尽量留有一定的焊接的间隙 对齐，该对齐的呢就对齐，这样子的话，我们整个板子啊就已经差不多了。像这些的话，我们空格键旋转一下，该旋转的我们就给它旋转一下， 或者说这四个按键我们看要不要再啊调的键气调小一点，这一个这样子摆调近了， 不然的话靠得太近了，这里的话也对齐吧，然后这一个调开一点， 等距分布，此时的话，我们的布局呢就已经啊差不多了，整体的还是比较整齐的，然后这些线呢也都是理的比较顺的，尽量都是按照这一个飞线的方向去进行连接， 部分期间的话由于它的一个位置的限制，它不可能保证所有的线都是顺畅连接的，我们只能够保证大部分的线 在后续的走线过程中，那我们把这些顺着线连接完成。一些不顺的线呢，我们后续可以通过打孔换层的一些方式，或者说从底层啊去直接连接的方式都是可以解决掉的。 那这节课的话我们就先介绍到这里，我们布局呢就介绍完成了，下节课的话，我们就来啊对他进行一个走线，那我们下个视频再见。 大家好，接着回来上节课，我们已经完成了 pcb 的 布局，那这节课我们接着来完成它的一个布线操作。 布局完成之后，其实这个布线呢就非常简单了，在布线之前，我们首先呢需要对一些规则进行一个设置和约束，我们可以选择上方的设计选项栏，选择设计规则，在这边我们可以查看这一个工程中它相关的一些规则， 我们将单位切换为妙单位来看一下。首先第一个安全间距，这边的话啊，他这边是一些默认规则，比如说导线到导线的间距最小是多少，然后呢这些焊盘的最小间距是多少？ 通常我们建议啊这个导线到导线的间距呢改大一点，我们改成六，或者说改成八都是可以的，如果过小的话，我们工厂的话有可能会导致啊他这两条线啊可能会有些生产不良的一个情况出现， 那这一个我们就改大一点，并且这个板子其实也是空间还是够的，那这个就改好了，然后的话还有一些其他间距以及呢我们的一个导线，它的一个线宽 最小五个没有啊，默认十个没有，这个是没有什么问题的。对于我们这个板子的话啊，它所有的线都是这样的一个规则，那我们在知道这个板子上面它其实是有电源还有信号的，信号线其实默认十个没有，最小五个没有是没问题的。电源线的话，我们 其实是可以适当的对它进行一个啊加粗加宽的，因为这个电源线它是要给我们的单片机工作，也要给蜂鸣器，也要给这一些我们的一个数码管等等去进行一个显示，它消耗的电流呢是比较大的。 那我们可以在这边选择加号新增一个规则，就直接叫 pwr 规则， pwr 规则的话它的默认我们就给它改成二十，或者说稍微改大一点十五啊，这个板子的话它的一个电源的话还是比较小的，然后最小呢我们就改成十，这样的话它就可以了。 这个规则呢就已经是创建好了，规则创建好之后我们还要到网络规则中，这边会有一个导线，我们就找到相关的一些电源网络，它默认的话都是这一个啊，易昂斯的规则，我们给它把这些电源线呢给它切换一下， 应用到这一个我们刚刚才创建好的 p w 啊 p w r 规则中去。然后呢政务服 g n d 其实的话整体应该就这两个了，还有一个 v c c， 其他的话都是信号，然后应用这个呢就已经应用完成了，电源也应用完成了，剩下的话这一些其实我们都不用去改啊，他的一些默认规则都还是啊比较好的，就是比较符合的， 并且呢很多其实我们也用不到啊，像插分队啊，毛买孔这些，其实在这个项目中用不到，那设置好之后应用确认啊，这一个规则我们就创建好了。接下来就是去走线，走线的话我们选择布线，选择单路布线，我这边的话快捷键是 w 键，然后连接 此时的话，我们刚才的 vcc 的 规则啊，我们可以看一下连接出来的导线呢，就是啊切换一下啊十五个妙，然后我们信号线也给大家看一下 rst， 就是 信号线 就是十个妙。在走线之前呢，这边也给大家简单说一下这个走线的一些规范，尽量呢是走直线，而且呢不要 不要呢走一些啊锐角，或者说是一些直角，尽量呢是钝角去进行一个拐角。然后走线的话，对于我们这种基础的板子呢， 它的一个信号的话，其实啊它的速度呢都不快，所以这个时候的话，我们可能就以尽量以美观为主，把线呢理顺，而且呢变得整齐，这样的话我们整个板子看起来的话就会更加的好看。然后我们就正式来操作一下， 在走这个板子的时候呢，首先啊我们就会把一些比较好连接的线，能够直接连接完成的线呢给它连接完成，并且呢尽量能在顶层连接完成的线，我们就尽量在顶层去连接完成，不要去啊频繁的去切换顶层和底层啊，像这些线的话，我们其实是可以快速连接好的， 我们直接快速连接一下， 这些的话都是有对齐的，然后像这些电容啊，注意连接的时候呢，我们可以 稍微调开一点点，或者说呢拉拉过来一点都是没问题的，不要直接直角啊，不要直角或者说锐角，尽量呢是钝角去连接，然后继续啊布线， 这些都是可以很方便的去连接的。拐角呢，尽量呢理顺啊，拐角不要太小了，这种太小的角的话也放大来看，其实也像一个直角啊，我们尽量呢啊稍微扩大一点， 然后布线。这边呢，我就直接使用快捷键 w 键了啊，提升效率。 这边会有一个 r s t 引脚，在有空间的情况下，我们走线，线和线之间的间距呢，尽量拉开一点，这样的话信号之间的一个这些线之间的一个串扰呢，就会比较小啊，它的一个影响就会比较小， 然后这里还有一根线 连接，然后这边的话是灯的，如果有一些线比较远，我们一时间不好连的话，我们就先补款啊，先不去管它。然后呢先把这些好连接的线啊全部连接完成。 像这里的话，我们可以啊一段一段的连，也可以整体直接连，这个是不影响的，它其实都都是有连接上的， 可以看到正五伏的话，由于我们设置的规则，它就会自动进行加粗， 这些连线还是非常简单的啊，但是简单的连线呢，我们也是要需要去啊考虑它的一些啊，这些拐角啊，以及它的一些美观的， 尽量呢对齐啊，变得好看一点。当然呢我们也可以先快速连接，然后后面再来进行调整，这个呢也是可以的，这的话比较密了，比较密的话呢我们可能就要靠得近一点 啊，现在就连接的比较丑，那我们再去调，连完之后一定要记得去调，像这些线的话，我们整体呢可以再上缩一点， 我们看一下 现在的话有一些这种啊黄色的丝印层，这里是顶层，丝印层会有点挡住我们的这一个线，这个时候的话我们可以选择试图选择切换亮度， shift 加 s， 然后呢 选择这一个非激活层变灰啊，现在我们位于顶层，这里铅笔所在的图层在顶层，它就会把其他的层呢变灰，就方便我们去观察这些走线。 那这个线的话我们就可以去啊整体调整一下，拐角呢尽量保持一个统一的角度， 这样子的话就比较好看， 这一侧的话也是一样的， 这边就连接完成了，好继续，像这一侧的话呢啊，它的线就比较多，而且呢也不是很好连，可以看到连完一根之后，另外一根它就过不去了， 那这个时候的话我们先不管它啊，先把一些好连接的线先给它连接完成，像这一根线它是可以直接在这个上方连接好的，这一根线也是这边呢是连接到这里， 这种我们可以直接快速连接完成的线呢，就直接快速连接完成，这里的话调小一点， 这边是五伏的电源， 这里也是电源，然后继续， 像这些线的话，我们就基本上啊给它调完了， 拐角呢也是比较整齐的，像这些电源的话也连接好了 五伏 v c c 的 话，我们也可以直接连 啊，注意这种征地呢和 vcc 就 不要靠得太近了，避免呢由于生产问题导致的一些短路。像这些的话我们都可以快速去连接， 此时的话啊，这个飞线呢就已经非常少了，那接下来的话，剩下的一些飞线其实就是一些比较难解决的一些线了，那我们就要去挨个给它解决掉，那我们就一根一根线来去处理，像这的话是 r x d， 我们看一下啊，他从这里面能不能走出去，尽量呢能在一层走的线的话，我们就尽量在啊一层，就所谓的这个顶层呢给它处理完成，实在走不完成的话，我们后续的话还可以通过打孔换层的方式去处理的，大家也不用担心。 像这里的话，我们就可以通过一层给它连接完成。 这两根线的话，我们就尽量啊这样子走其实就可以了，靠的稍微远一点距离这一些接口，然后再继续 啊观察一下，像这一个 p 幺零的话，其实就已经走不出来了，它除非从这种缝隙里面去走，但这种缝隙的话就容易造成短路。所以说对于这种线的话，我们就可以切换图层到底层啊，它由于这种本来就是一个啊通孔，它就直接打穿了这个板子， 那我们就直接从底层去走就好了，这一根线就连接完成了，那接下来的话就是这些正五伏，这里呢，也是正五伏这边的话啊，尽量从这个电容之后啊去走。 这边的话，我们直接从这个上方啊一直连到这一侧， 像这一些的话就直接挂接就好了，这上方的话五伏也连接完成了，这个下面还有一个五伏的引角，那对于这个引角的话，我们就只能通过底层走线啊去连接， 这稍微调开一点，注意线和线之间呢，顶层和底层呢，尽量不要有平行线，平行的话因为两个导电的介值之间加，再加一个介值的话，它就会啊容易产生一个寄生电容。 此时的话这一个线就比较啊少了这些飞线越来越少了，那我们就去逐个击破，把它们全部连接完成就好了，现在这个左侧基本上就已经连接完成了，不剩下什么线了， 那我们再把最后的这一边的这些线解决一下，这一根线连接上去，然后是剩下的这一线这里还有一个正五幅。 像这些线的话，我们就只能够逐个连，能在顶层连接完成的线呢，我们就尽量在顶层连接完成，理顺看一下， 我们可以通过一些这种线给它连接好，看一下这根线的话其实是可以从这边走的， 然后这里的话可以连接，这一根线的话不好连我们再去调整，或者说我们可以尝试啊，这个空间呢比较够，这里的话上下的一个间距很宽，那我们可以这样子连这一根线的话我们就调整一下， 那这里空间呢其实是比较窄的，当然呢你是可这个空间呢是走一根线是没有什么大问题的，因为它也是符合我们的设计规则的，一般我们的规则只要设置的合理，那么它就不会出现什么大的问题 啊。对于这一根线的话，我们看一下它其实就没有什么很好的办法了，从这里穿过去，那这里的话也是过不去的，那这个时候我们就只能通过底层想办法去连了， 就说从这里穿上去连接，然后呢再去调。 刚才我们是快速走线啊，它有一些线的话，间距啊，还有这些调的不是很好，那现在我们就要对它进行一个调整， 注意不要太靠近板边了，这个线到板边的距离呢，尽量也是间隔的远一点。 线和线之间的话，我们其实已经设置过规则了，最小是六个 miui， 所以 说我们不用太过于担心，这个规则是可以保证我们最小的一个间距都有六个 miui 的 啊。像这些的话我们快速连一下，这一根的话，我们调上去就好了，那这边就已经连接完成了。像这一根线的话，我们看一下有没有什么其他的途径能够去连接的。 唯一的一个途径呢是把这边，呃，我们可以把这一个电阻 整体向左侧再调一点啊，大家不用啊，怕这种调完之后这个线要重新连，这个的话是一个正常现象，我们就是要不断地去优化去调整的，不是说这个板子连完之后这些线就不能动了， 当你发现如果说有更好的选择的话，那么你这个改动呢都是值得的 啊，这些线的话重新连一下也是非常快的，然后 对于这根线的话，我们可以尝试在这个中间啊去走绕出去，然后呢从这边 绕上去，然后连接，这样的话它所有的线呢都在顶层连接完成了啊，它其实绕的路的话也不是很远，然后呢由于我们整体向左侧移动呢，它整体的话，它到板边的距离呢，也不会变得很近， 那这个的话是 ok 的。 这种处理的话，这里我们可以直接啊这样子走一个拐角就好了， 这里也是直接拉一个拐角出来， 现在的话这一个就已经连接完成了，大致就是这样子，多余的线段呢，我们就删掉，不要出现这种多余的线段。 此时整个板子的走线啊，像这一些走线我们就基本上连接完成了，除去像这种线，它确实不是特别好连接的，我们通过底层的方式去连接啊，大部分的线呢，我们都是在顶层连接完成的，底层的话是没有走什么线的， 那我们再次观察一下，看是否还有什么优化的，这些拐角的话，我们都是有去做过调整的，所以说它还是啊还是没有什么大问题的。 然后我们把亮度呢再切换回来正常亮度，观察一下这些电阻的话啊，它的一些间距啊等等，都是我们布局的时候调过的，如果说你在布线的时候发现它的间距过小 啊，有可能会导致你的焊接出问题的情况下，那么我们可以再去调整，不用怕这些走线啊，这个走线的话重新走一下是非常快速的。 那到这里的话，我们的走线呢基本上就完成了，点击左侧的工程设计，选择网络，选择飞线，此时的话飞线还剩下一个 g n d 飞线，对于 g n d 飞线的话，我们可以选择放置，选择不同区域，选择矩形，直接整体框选 这一个铺铜区域的话，默认网络，我们直接选择征地网络，然后确认进行铺铜啊，可以看到整体的话，它会对这些没有走线连接的地方呢，直接填充为一个征地的铜皮， 然后如果说这个铜币上面有真币的话，它就会自动进行一个连接啊，这个都是不同的规则，我们可以点击设计，设计规则在这边有一个不同，可以查看一下它的发散线宽，发散间距以及发散角度。九十度， 这一个线宽呢就是这里啊发散的一个线宽，这个宽度是十啊，十个缪，然后呢九十度，也就是四条线，那我们是可以通过改规则去改改这种发散线宽以及角度的， 当然一般情况下我们保持默认就好了。然后顶层做了铺铜之后，底层也可以做一个铺铜， 同样是真地扑通啊，我们会观察到底层的真地扑通呢，是非常完整的，它整体除了这两根线之外，都是完整的，一个真地啊的一个扑通，一个铜箔，那这种情况的话，对于信号的一个完整性以及它的一个回流路径是很有帮助的。 顶层的话，由于我们的一些走线，它其实很多地方都被割开了，因为它会要避让这些走线， 那此时的话啊，铺完铜之后，我们再次检查它的飞线呢，就为零了，因为它本身这些真地的话，都是一些钻孔，它会和底层这个完整的铜皮相连接，就省去了我们再通过导线这样一个个去连的步骤了，就方便 保存。现在话走线我们就完成了，到这一步我们的一个 pcb 连线啊，其实就已经差不多了，然后整体的设计呢，也接近尾声了啊，但是的话还有最后一个步骤没有去做，那就是 pcb 优化，包括我们的一些走线优化啊，它的一些整体的一个设计， 以及啊它这些私印等等的一个优化。这节啊这些优化的话，我们就在下下个视频来给大家进行一个讲解，这节课的话我们就先介绍到这里，我们下个视频再见。 大家好，接着回来这节课的话，我们来进行 pcb 的 优化与下单操作。在上节课的话已经将 pcb 的 布线全部连接完成了，现在的话飞线它是零，但并不代表这个板子呢就已经完全没有问题了。 这节课的话我们就来做最后的一些优化操作。首先啊第一个优化的话就是我们这些铺铜的一个优化，像现在的话我们可以观察到这一个板子，他这些地方的话有一些铜箔是啊蔓延不过去的，因为这个走线的限制了，那这个时候的话我们可以调整走线， 然后呢把它调开一点，注意调开之后这个走线和这个啊铺铜的真地呢，它是一个短路的状态，我们一定要 shift 加 b 重建铺铜啊，重建所有铺铜， 然后对它进行一个调整，像这些走线的话，我们可以把这里蔓延进去，然后呢通过啊放置过孔，这样的话它就啊形成了一个包地的一个效果。 那这些区域的话啊注意如果说有报错，报错的话呢，我们就要调开一点啊，像这种尖 d 过孔，它就会形成一种啊这种包 d 的 一个效果。 ok， 那 这边的话其实也是一样的， 这里的话我们可以通过调整走线，把这些线呢它这里想想办法让它蔓延进去， 或者说如果说这里不好做的话，我们重建普通看一下啊，这里就可以蔓延进去了，然后这两侧如果不好做的话，我们可以直接放置过孔， 在这些区域呢，直接放过孔，我们先放两个，由于这里这个里面有过孔的存在，它就会啊直接把这些区域进行一个蔓延， 它最终的话是通过这两个过孔和这个底层的大棚边相连接的，为了它们的一个连接更加的紧凑， 或者说它的一个这种连接关系，它和底层的一个连接关系更加的一个短。我们尽量呢在这些区域的话，每隔一段距离呢多放一些过孔，这样的话这个整个铜箔的话，它才不像是一个孤岛铜，它和底下的大铜皮呢是有连接的， 这个过孔的话啊，严格意义上来说它是对齐啊，整齐摆放是更好的。但是这里的话啊，时间原因啊，我就象征性的去放一点， 就没有放得那么好看了。像这些区域的话，中间是啊没有什么 g n d 的 一个网络的，那么它和底层的大的 g n d 的 铜箔是相当于是一个断开的，它就不太好去 连接。像这种正极，如果说他从这个地方去回去的话，如果没有征地过孔，那么他要从这种细小的区域，然后再去翻啊一群一直去连，找到一个有征地网络的一个区域，才能够回到底层，然后再去回到其他的地方， 那有有了这些征地过孔的话，他在这些区域就直接通过过孔，他里面也是过孔，里面也是有铜箔的，就直接通过过孔，就直接连接到底层，然后就快速可以回去了 啊，就像这些区域都是可以去打一些过孔的，那这里我就不去一个个打了，仅做演示。然后这个铜箔呢我们处理完成了，接下来我们再去啊把丝印调出来， 把原件属性打开，这个丝印调出来，现在话他这些丝印都是没有摆放的很好的，我们接下来就要去给他摆放整齐。 当然私印的话，它现在的字体是可以调整的，默认的话是一个默认的字体类型，我们可以尝试着调整改成自己喜欢的一个字体，然后的话想要直直接改全部的话呢，我们就需要右键 啊选择查找，选择查找全部，可以快速的对所有的私印进行一个调整， 然后如果私印啊它现在摆放的比较散乱的话，我们可以通过布局选项，选择属性位置。然后呢选择位号啊，把这个位号的话，把这个位号的一个位置呢直接进行一个快速的应用， 它所有的期间的话，这些私印就已经全部给我们快速归类好了，那这些的话我们就已经调好了，然后再根据你自己的需要，你可以给它移动到外面去， 当然移动到外面去之后呢，你就要需要自己去对齐了啊，我这里就请做演示，其实放在这个里面呢也是没问题的， 因为当我们焊接的时候啊，其实我们这里通过视图三 d 预览给大家看一下效果，打开三 d 预览的话， 他默认的话会加载这个三 d 模型，这个是焊好之后的一个效果，如果说我们拿到板子他没有焊接的话，应该是把三 d 模型隐藏掉，也就是光板的一个效果。 像这些丝印在里面的话，其实也是不影响你的焊接的，只是后续的一些啊，维修操作可能会麻烦一点，你焊上去之后他可能就不太好找了。然后通过三 d 预览的话，我们可以看一下这些器件啊，有没有重叠，或者说有没有 不方便我们去焊接的一个地方啊，像这里的话我们可以看一下啊，它的一些电阻呢是没有什么问题的，都是有间隙的， 那我们就去快速调一下同样的这个扑通，如果有有点刺眼的话，我们就隐藏掉。 shift 加 m 这些快捷键的话，我们都可以在这边进行找到啊，这边可以看到切换扑通区域的一个可见性 重建，所有不同， 像这一些的话，我们都可以去放置出来， 这里的话我就不去一个个放了，因为它的一个时间比较有限，一个个放的话也比较浪费时间。 然后啊，这里有几个点需要注意的是，对于我们的电阻，它只有一个 r 十二，其实是不方便我们焊接的呢，其实是它的一个值，那我们可以尝试把这个值啊，选择属性， 选择关键属性，这边有值，我们勾选出来把这个值呢啊放出来，当然这个值你可以放里面，焊完之后它就隐藏掉了一个个勾，然后给它显示出来，这样的话我们可以看一下效果， 那后续的话，这两个地方就可以快速知道它是焊接一 k 啊，其他的话都是一样的道理，这些位置的话我们都可以去调的， 注意丝印的话不能够与器件的焊盘重叠，你重叠的话啊，不管是贴片焊盘还是插件焊盘，它的一个焊盘都是开窗的 啊，也就是要焊接的啊，这种区域的话，你的丝印放在这个焊盘上面的话，它是会不会显示出来的，到时候的话它的丝印就会丢掉，所以说一定要放在一个清晰可见的位置，并且呢也不要超出板框。 然后关于这种接口啊，这种排针，我们打开这种排针接口，后续的话我们需要去啊通过插入杜邦线 啊去进行连接的，那这个时候的话，你的连接其实现在是不清晰的，你不知道哪个引角是什么功能，我们可以通过选择放置，选择文本啊，比如说 gnd， 我 们就输入一个 gnd 字体改一下， 然后呢图层切换到顶层私印层，这里是 p 三一杠 t x d， 像现在这样子放置的话，它整个私印我们导入变更啊，再倒数第二个选项导入更新， 我们再去用杜邦线插的时候，它就非常的清晰了。同理像这两旁的排针都是需要去啊依次加入这些提示私印的，会方便我们去啊认知这些器械，或者说认知这些引角，这里我就不去一个个加了， 大家在自己做的时候呢，可以一个个去加一下，然后开关也是我们朝上打，是开的话，我们就可以在这里啊输入一个啊开 啊，下面呢就是关，这些的话，都是更加方便，我们实际把这个板子制作出来之后，更方便实际的一个使用以及焊接等操作 啊。撕印的话我们就介绍到这里，接下来的话我们再看一下这些走线是否还有什么需要优化的地方，比如说我们看一下这些走线的拐角啊，是否有统一，然后呢有没有锐角等等。 整体的话我们这个板子还是比较工整的，这些走线的话也没有什么大的问题，那我们就不去调了，走线的话就不用什么去啊，不怎么需要去调 啊。当一旦我们去动了这一个走线的话，现在我们是隐藏的不同，当我们打开不同的时候，会发现它其实正五符合 g n d 的 不同是短路的，这个时候的话一定要 shift 加 b 重建不同啊，重新跑一遍算法去进行避让，这样的话它才不会有短路的一个风险。 在这些优化做完之后，我们再再次来看，我们需要有一个 d r c 选项检查， d r c 它是零个错误，零个警告，这个 d r c 的 话是根据我们的设计规则来进行检查的，一旦我们出现了，比如说短路或说是没有连接完成等等，它都会提示出来。像现在的话就告诉你不同区域到对象这里有短路风险。 解释啊，对象距离为零应该大于多少，那我们就根据他的一些解释去找到定位的位置，然后呢去调整重建不同也好，调这个走线也好等等都是可以的 啊。到这一步的话呢，我们整体其实就已经差不多了，整体的一个啊设计如果说有更加啊优化的点呢？像这种区域我们是可以进行一个包地净空的，像金正的话， 大概呢这里就直接连接了，这里的话我们可以啊在这个方向去禁止一下双击打一个过孔，这里呢我们也稍微调一下，尽量包小一点， 这条线呢我们删掉，先隐藏不同这条线，删掉，这边呢也删掉，切换一下显示的亮度。 在这个区域我们去做一个包 d 净空的效果，因为金正的话，刚才观察到它是一个十一点零五九二兆赫兹的，它的速度呢是比较快的 啊，对于这种情况的话，我们尽量呢希望它不要有干扰，并且呢也不要把干扰给别人，这个时候的话，我们就去间隔一段距离呢去放一些过孔进行包 d， 然后选择放置， 选择我们的一个静止区域，选择多边形。从这个金正银角开始啊，一直呢 在这个区域进行一个包地静止，就不要有铺铜了，铺铜的话虽然是 g n d 有 一个完整的 g n d 参考平面，但是呢也容易把一些干扰传通过 g n d 平面传给其他的一个银角 禁止选项选择铺头啊，这里的话我们通常禁止所在层就可以了，金正在顶层，我们就禁止顶层就可以了，重建铺头， 打开铺头看一下效果，这个区域我们就做好了，然后像这些地方的话，其实你可以再啊调进去一点， 然后呢在这些区域我们可以再打上一些过孔，这里就不用通过导线连接了啊，这里的话通过导线连接的话，它这里其实是增加短路风险的， 或者说啊干脆就直接禁止掉，还原到最开始的状态。呃，这里看要不要调开一点，干脆就直接禁止掉。 在这些区域的话就放一些地过孔 进行一个整体的包围就好了，类似于构建出一个等电式，然后呢是一个法拉利电容的效果，这里还是连起来吧，这里的话就相当于是一个等电式的效果，这些线呢 调上去一点，这里的话连接连接起来，这里就不打了 啊，此时这个包地进空呢也做好了，然后我们整体再来看一下啊，像这些区域的话，它可能还是有一些呃，空白的区域，我们可以通过放过孔去加深它的一个连接， 当然放过孔的前提是不要产生 d r c 报错，如果有 d r c 报错的话，那就得不偿失了， 因为一旦有了 d r c 报错，就代表你这个板子是有制造风险的，它是有可能存在短路啊，或者说是没有连接等等不可使用的一个风险，那你这个板子就是不合格的。 ok， 这些我们就调好了，再次检查 d r c 零个错误，零个警告。这个板子呢就已经差不多了，我们切换回来， 现在的话啊，这一个板子设计完成了，那我们需要啊导出相关的生产文件去交付到板厂进行生产啊，在导出之前的话，我们再次检查一下啊，确保万无一失啊。像这种的话，它其实是有直角的， 对于这种直角的话呢，我们可以通过工具内滴操作选择应用加一个内滴，它就会在这些区域，包括导线与焊盘连接的一个交界处都会加上一个内滴，圆弧形状的内滴，这样的话它就会过度更加平滑， 并且呢连接也更加紧密，当然加完内 d 之后啊，它这里其实间距是不够了的，一定要去 shift 加 b 重建不同，然后再次检查 d、 r、 c 啊，就差不多了，没有报，没有报错，那现在我们就去导出生产文件， 这里的一个 pcb 制版文件，导出胳膊文件，这个文件可以进行密密名导出啊，再次检查一下 d、 r、 c， 没有问题的话，我们就直接导出到桌面就好了。 后续如果说是要去啊，方便购买物料的话，我们可以导出这个物料清单，如果是需要去进行 smt 贴片，也就是工厂来帮我们焊接的话，还需要导出对应的坐标文件，就每个期间它的一个坐标文件 这边都是可以导出的。那对于这个版子的话，它其实并不难焊接，都是一些插件，那我们就导出胳膊文件就可以了，直接生产这个空版，后续的话我们买回来一些器械自己焊接就可以了。 那这里的话导出完成，我们打开佳立创下载小助手这样子的一个软件，这个的话同样可以在浏览器上面搜索这一个软件的名称，进入到佳立创的官网进行下载啊，这个 下载安装呢是非常简单的，它的本身软件呢也非常小，我这里就不去介绍了。 这个软件的话啊，它是需要登录账号的，那我们登录好自己的账号之后，首先第一步就需要进入到用户中心优惠券中心啊，进行一个优惠券领取， 这边会有一个 pcb 免费券啊，每个月的话会有两张优惠券可以领取，一到四层版都是可以领取的，那我这个月的话是已经领取完成了，大家的话自己可以去领一下一一到四层版 e d a 专用券都是可以用的， 然后领取完成之后，在我的优惠券这边会进行一个查看，这里可以进行查看，看自己有没有领取完成，然后呢会领取完成之后选择电子产业 pcb， fpc 下单，选择计价下单上上传自己的胳膊文件 啊，把刚才下载好的胳膊文件呢直接上传就好了，不用解压缩，等待它解析完成， 解析完成后它会自动识别板子的层数以及板子的尺寸，我们这边的话需要填写板子的数量，一般样品订单的话我们就选择五片， 免费打印的话也只能选择五片。然后啊进入到这一个下单的一个参数界面，板材类型我们选择 f r 杠四啊，大部分的参数其实已经帮我们默认选择好了，像这些付费的参数我们选择不需要， 如果是批量生产的话，我们就推荐去确认生产稿啊。像这种出货方式我们选择单片这些的话都保持默认。颜色的话，这个板子的颜色我们可以去自由的选择，这个是不会加收额外的一个费用的。 然后呃绿色的话是最快的，其他颜色的话可能会交期会慢一些，如果有时效性的要求的话，推荐是选择绿色。剩下的这些都是保持默认，然后这里的话按照常规合同去处理， 这些的话都保持默认。这个标志的话，我们就直接选择啊这种夹克边就好了，然后正常胶漆绿色是一到两天，其他颜色的话可能是啊，两到三天可能会慢一天左右。然后是否需要 sm t t 片，我们选择不需要，这种板子的话，直接选择自己回来焊接就好了。 好，手动确认订单，然后填写自己的收货地址，选择快递，这个快递也是免费的，正常情况下没有优惠券的情况呢，他是二十块钱的一个打样的费用，如果有优惠券的话，我们这里要选择啊，然后呢，点击使用优惠券，这里就会变成一个免费，然后我们再次提交订单就可以了， 整体的一个下单操作还是非常简单的。那这里我是优惠券用完了啊，就没办法演示了。 那这节课的话，我们相关的优化与下单操作呢，就给大家进行了一个介绍啊，本套课程的话就基本上介绍完成了。我们啊，下次课程再见。
