三相四线正确接线图

今天我们认识三项四线制电能表的实物接线，首先采用的是三项五线制进线系统， 那么黄绿双色地线接地排，蓝色 n 线接零排，同时由零排引出 n 线为 三相四线的电能表形成回路，同时注意它相序的颜色，黄绿红分别代表 a 相序、 b 相序、 c 相序。我们看电能表的接法， 一进一出，一进一出，三根火线要非常的标准和规范，要进行端子的冷压接和线号的标注， 这样才能形成规范的实物接线。以上知识你造了吗？关注戴老板带你撩技！

三厢四线电表分直接式和互感式，很多电工知道怎么接线，却不知道多大功率选多大的电表，别人问起不知道怎么回答，往下看，直接是三厢电表，接法很简单， a 相接电表一进二出， b 相接电表三进四出， c 相接电表五进六出。零线直接进下级空开，只需引一根小一点的线进电表七就行了，不用经过电表，这样电表就接好啦。接下来是重点，仔细看，我们经常看见电表上这么个数字， 对，直接是三箱四线电表，最大的只有三十安的了，括号里 100 就是他最大的额定电流。 根据功率公式， p 等于 ui 布纳算除，这块电表最大功率是 220 乘以 100 乘以 3 等于 66 千瓦，所以直通式三厢电表最大能承载 66 千瓦。为什么是这么算？欢迎评论留言。

大家好，我是小马哥，今天给客户打电话去给他换一块三线的电镀表，因为他原来的表，他说上面的数字看的不太清楚， 现在去给他换。这就是他原来的电表，他是一个三线的电镀表，三根火线，一根零线，下面带一个准的，是六十三安的断路器。 这下面是这两个三十二安的断路器，两个脸皮，一个单皮。顺便给大家说一下他这个电表的接线。 第一个 a 接一号线，第二个 b 是电源过来的，接四号线。第三个 c 也是电源过来的，直接接七号线，然后 n 的话直接接十号线，三 三号线、六号线，还有一个九号线，这三根线分别接他的六十三安的断路器。上面还有这个，嗯， 从十号线这这直接过去，也是接他的六十三安的断路。岐山一会接山人。大家看一下效果。 原来的旧表，它上面的三根线分别是黄、绿、红，我单独用胶布包了一下，这一个胶布包的，它是一个黄色的线， 他是电源过来的一根火线，然后胶布包了两下的这个绿，他也是电源过来的，胶布包了三下的这个红色的也是电源侧过来的，也就是从下面直接进过来三根火线，然后没有标的这个黄色的，绿色的， 这两个红色的，再加这个黄绿先尖的这个，这两根线他分别直接接到下面的断路气闪，然后这一个线上面标的是一个 a， 其实这就是一个零线， 接上以后都是这种效果。今天的视频就到这里，拜拜。

今天给大家带来三项四线配件箱的完整接线教程，从准备到完工，一步到位讲清楚。 我们先认识三项四线，三根火线 abc 分 别用黄色、绿色、红色电线， 一根零线， n 用蓝色电线加上保护地线， p e 用黄绿色电线。配电箱内部要做到布局清晰，分区明确。 总开关、出线端分别接入各支路，空开三项负荷，尽量保持平衡， 保证用电稳定。接零线和地线，零线统一接到零线端子牌，地线统一接到地线端子牌， 零线和地线严禁混接，这是安全关键。所有导线横平竖直，不交叉、不挤压、不打圈，该固定的地方用扎带固定整齐，方便后期检修。 配件箱接完线之后，要全面检查、核对相序，检查每一颗接线的螺丝， 确认线皮无破损、无铜丝外漏，确保每一处都符合规范。检查五物后，一台标准，安全规范的三项试线配件箱就制作完成了。 规范接线不仅是为了美观，更是为了长期稳定的用电，杜绝安全隐患。无论是工地、工厂还是设备配套， 都要严格按照标准执行。今天的三项四线配件箱接线教程就到这里了，觉得有用的欢迎点赞、收藏、关注我，持续分享实用的电工知识。

高标准的三项四线计量箱完整接线教程，全程只讲重点，一看就会。首先我们先理清线路，黄绿红为三项火线，蓝色为零线， 黄、绿双色为地线，零地严格分开颜色，绝对不乱计量箱。我们是按照计量优先的原则，电源先进电表，所以电表上一、三、五进线孔是顾客接进线的， 我们从电表二、四、六孔接三根火线，接入总开关上端进线零要接到总开关上端，还要接到电表。 所以在电表处为了顾客零线好安装，我们加了一个端子，接线过程中多线长度适中， 铜芯不外漏，螺丝必须压紧，杜绝虚接发热。总断路器出现后，三向火线分别接到下方的分路空开零线接入零线铜排。 接好线后，所有端子都要再紧一遍，确认线色正确，无破皮裸露，这台配电箱就安装好，可以交付使用了。 做电工，细节决定安全，这样的规范接线用起来才放心。觉得有用的朋友点赞收藏，下次接线照着做就对了！

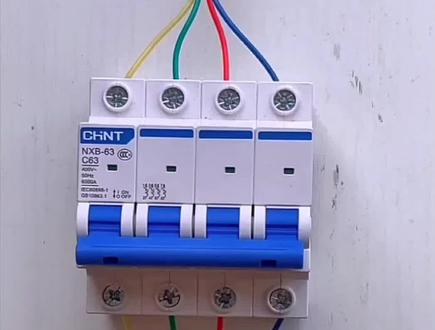

在工厂电路当中，我们经常会遇到三项四线制的电源，三根火线，黄、绿、红蓝色的是零线。如果我们想要从三项四线制接出来照明电，也就是二百二十伏，我们可以选取一根红色的多余火线，蓝色的多为零线。把红色的火线接到 三根火线，任意的一根都可以，比如说我们接到这根红色线手， 然后零线接到零线上， 像这样引出来的两根线，我们就可以作为二百二十伏的照明电来使用。感谢大家支持，每天分享电工知识，关注我，学习更多电工经验！
