吉利几何G6车载充电机内部原理
威麦斯的充电器维修，嗯，这是一个吉利银河 r 六七的啊，这个是炸 pfc 的 啊，然后 这边的 pfc 驱动呢？有这个有好多三条腿的啊， z 幺幺啊， y 五 w， 对 吧？还有 w v 四啊，这些东西是怎么工作的啊？我画了一个原理图，咱们一块看一下，这个芯片呢，就是驱动芯片 啊，这个管子关断的话，这个奥特币啊，里面的电路呢，是对 v s s b 啊，是进行一个连接的，就等于说这个奥特币直接通过里面的电路进行对地，好吧，进行对地啊，然后呢， 它的供电是十九伏啊， v d d d 这个是供电引脚 v s s b， 是 啊，这个负极好吧，呃，这个十九伏的 电压的，看啊，加到了两个十六伏的稳压机管，就是那个 y 五 w 啊，然后十六伏的稳压机管下来，好吧，下来，然后又加到了一个 z 幺幺，这个二点四伏的稳压机管，然后通过这个稳压机管，然后直接就对地了，好吧， 啊，你们去测量的话，这个 y 五 w 上啊，大概是有个十六伏电压，然后这个 z 幺幺上面呢，大概是一个二点四伏到三伏的一个电压，好吧，但是你看啊，他这个地方稳出来的这个 电压呢，直接加到了这个管子的 s 级，对吧？ s 级，然后加到这个地方呢，这个地方呢就有一个正电压， 好吧，然后呢？呃，这一点对吧？这一点是连接到啊，通过四点七五电阻直接连接到了奥特 b， 奥特 b 呢，经过里面电路，这就对地了，然后你用万用表去量，这两点会有一个 二点四伏的电压，好吧，它是利用的一个反向电压进行一个关断啊，如果说开启它的话啊，这个奥特 b 和 v s s b 断开，然后连到这个电源角啊， v d d b 奥特 b 呢，就等于说和 电源一角进行一个连接，之后呢，这个正极呢，就通过啊，这个四载汽油的电阻直接加到这个管子的控制级啊，三级，然后这管子就可以导通了，他的负极回路呢，也是经过了这个稳压气管然后入地的，就等于说 这个地方供的是十九伏，但是导通这个管子的电压呢啊，永远在十六伏左右，好吧。
粉丝1.1万获赞1.1万
相关视频
01:34

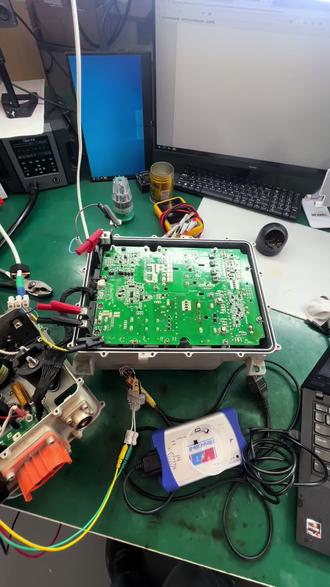

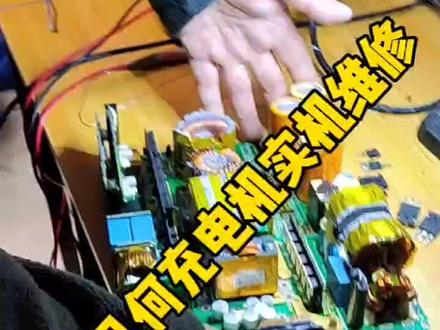

01:32查看AI文稿AI文稿电机维修吉利全球英的啊，这个坏了几个小小芯片，现在已经弄好了，准备测试一下啊，发送一个启动豹纹。好，然后现在马上 oc 升压，一百八十伏带覆盖测电流走起， 待在十三十三，电压稳定，一切正常，没有问题啊。 好，各种充电器维修，点赞加关注，修车不迷路。充电器的维修呢，不难啊，这个东西呢就是一个大功率的开关电源，然后就是 控制起来比较复杂，测试的话复杂一点，这个呢还算是简单的，这个只需要加交流，只需要加主正主负高压的引导就可以了，然后呢有的呢，还需要在这个充电器上模拟充电口温度，模拟 cccp， 对 吧？ 这个不需要。然后呢这种充电机的架构呢，就是这边是交流输入，然后到 poc， poc 呢，然后再到的这边这个 h 桥， h 桥逆变变压器，然后通过这边全桥在整流，直接就输出了啊， 然后如果说有炸管的话，咱们修炸管，如果说没有炸管的话，咱们就检查各路电源对不对啊？总会找到故障的好吧。
14奥尔格小李
00:52查看AI文稿AI文稿国产新能源省油不省钱，今天又不修一台，咱看什么车什么故障啊？吉利几何 c 车辆是无法慢充，快充呢是一切正常。首先我们连接解码器读取故障码，充电器里面报的是二十一点五伏超范围， 像这种情况基本上是车载充电器损坏了，为了给车主省点米，接下来咱们试着看看能不能修好。充电器打开以后，首先我们对它进行一个全面的检查，经过排查发现 pfc 这块处于短路击穿的状态， 这也是所有新能源充电机的一个通病，就是这排管子全部报废。更换管子的同时，我们还要对它的驱动电路进行排查， 所有配件更换完毕以后，我们对它的故障板进行清除，清除以后，二十一点五伏超范围的故障已经是没有了。插入充电枪进行充电测试，读取数据流，所有数据流已经是恢复正常，故障已经是完美解决。
00:38查看AI文稿AI文稿这是一台啊，吉利几何 e pro 用了充电器啊，是十千瓦的脉冲，这个支持三项交流电脉冲的。现在这个车子啊，已经不能充电了，赶紧啊，把它拆下来维修一下。 这个充电器啊，还是炸了一排管子。管子已经买好了，已经更换完了。炸的管子还有这个驱动。 嗯，失手不少问题啊，已经解决了，赶紧啊，测试一下，然后装车就好了。行了，充电器啊，这就修好了，插枪测试，已经有充电电流了，可以正常交车了。

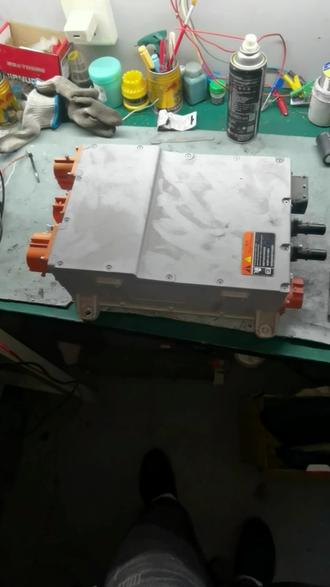

00:42查看AI文稿AI文稿今天维修一台 g s e 的 车载充电器，这款充电器呢已经是烂大街了，新的价格现在已经下来了，所以说维修价格呢也是被打下来了，据说有三百块钱保修好的，这样的话你还会花一 w 多去学习新能源三点维修吗？ 充电器拆下来就长这熊样啊，上边有一层的三防漆。首先我们对它进行除胶，这款车载充电器的通病就是这个 p f c 这块炸了。我们首先对它拆下来，经过测量呢，有两颗管子击穿了， 更换管子的同时呢，我们还要对它的驱动芯片进行测量，经过测量呢，是有一颗驱动芯片也是击穿了，对所有损坏的部件进行更换。经过测试呢，这车的充电机已经是恢复正常。

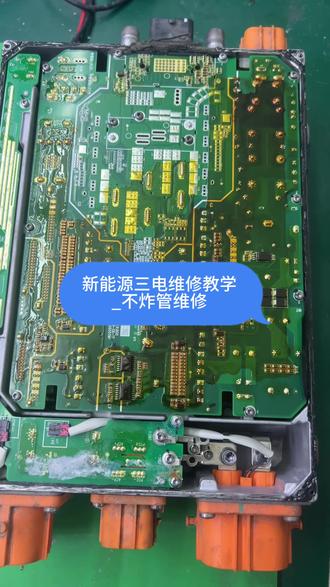

00:30查看AI文稿AI文稿吉利车载充电机不带 dc 的， 现在教学这一个什么故障呢？来拿个万用表量一下，这里 看到没有？这个应该是通的，旁边这个是通的，你看现在已经显示零了，这个保险坏掉了，把这个保险，把这个保险换了就可以了。
00:51查看AI文稿AI文稿开吉利帝豪新能源的车友们注意了，当你的爱车啊，慢充的时候没有任何电流，没有反应的时候啊，别着急花大价钱去更换总成了，今天我就带你看一下啊，是哪里的问题？兄弟们，咱们一检查啊！罪魁祸首就是车载充电机， 充电机拆开拿万用表移动精准拿捏，直接锁定并杆啊！就是冒失管闹脾气，白烂了就这小零件，坏了换个好的立马满血复活。 顺便唠句实在的啊，这种充电机毛病我们修过一箩筐，压根没必要花冤枉钱换大总成，只要咱不急，能修绝不换，省钱又靠谱！ 现在充电贼丝滑，修新能源车找东升，保证您不迷路！
