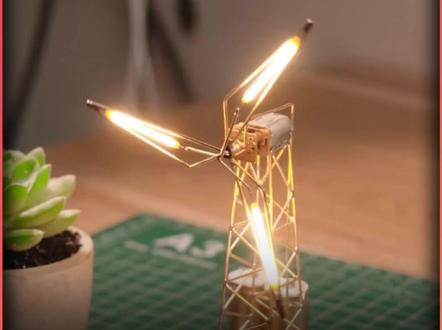

大家好,今天给大家分享一个时尚桌面风车灯的制作教程,不仅能亮,还能随意调节转速。下面就让我们一起动手, 让这款创意感满满的风车灯点亮你桌面的科技浪漫。首先介绍一下所需材料, n 二十减速电机一个,六块钱 两节,一六三四零锂电池价格,四块七毛钱 一个。电机调速器价格一块八。 直径一毫米,铜线若干, 三十八毫米。陶瓷硬灯丝每根五毛。 锂电池充电模块每个一块钱 五毫米,铜管一根三毛, 竹质杯垫每个一块七毛钱。 首先在白纸中间画一个直径三厘米的圆,再把圆形三等分画出标记,从中心点向外画延伸线,每根线在五点五厘米处做出记号,圆形相隔一厘米的位置也做出记号, 根据这三个点的位置画出三角形,这就是风车扇叶的形状。铜线不要急着剪断, 先折好形状后再剪断。焊接陶瓷灯丝固定到扇叶内部,先焊接一头,另一头不用管,三个扇叶和铜管焊接到一起,扇叶部分就组装好了。接下来测量调速器和电机的尺寸, 根据引脚位置和电机的宽度确定风车塔上下宽度。想省事的同学可以直接根据我的图纸抄作业。上宽一厘米,下宽二点七厘米,高度十厘米,五等分 铜线按照图纸折出形状,焊锡固定连接这一步有点难度,需要一点耐心慢慢焊接。最后焊好就是这个样子,底下四个角正好可以穿过电路板, 然后在木底座上确定位置,钻出四个能让铜丝穿过的小孔。把塔身和调速器插在底座上,用热熔胶进行固定。焊接锂电池的时候一定要小心,不能长时间加热,烙铁温度调到四百度左右。 如果家里有注焊剂的,加点注焊剂焊接更容易。两节电池并连到一起,与调速器连接, 详细电路图我会放到结尾,不用担心不会接电路。电机机身固定在风车塔顶部,注意要和调速器旋钮一个方向。电机负极直接连接塔身,电机转子触套热缩管进行正负极分离, 并将扇叶用五零二固定到转子上。用一节铜丝和电机转子焊接到一起不容易,焊接时可以对转子进行打磨。把三个灯丝的负极焊接到铜丝上, 用铜丝自制一个换向器搭到铜管上,给灯丝正极供电,另一端串联电机正极和调速器正极。其实它的工作原理很简单,只是接线比较麻烦。 最后把充电模块加上,这样就不用担心续航问题了。这就是风车灯最终完成的样子。无极变速的调速器,让转速随心而定。 三伏的陶瓷灯丝做小夜灯正正好。用一个个几块钱的元气件自己画图焊接组装, 注入生命,总感觉比花几百元买的成品更有意义。本期教程到此结束,这是电路图,期待在评论区看到您的作品。
粉丝2339获赞7945


今天给大家出一期制作风车灯的教程, 你需要准备下面这些材料和工具,直流电机调速器一个,电二式减速电机一个, type c 充电模块一个,幺六三四零电池两个,直径一毫米,直焊行七包线一款, 实木底座一个,内径三点五毫米,黄铜管二十六毫米,陶瓷灯三个。还要准备下面这些工具,现在开始制作过程,准备几张 a 四纸,在中间画一个点,经过这个点画一条直线。 拿出圆规量一个一点五厘米的长度,在刚才画的点上画一个半径一点五厘米的圆形, 把圆规改成五点五厘米的长度,还是在刚才的圆心上画一个半径五点五厘米的圆, 保持圆规长度五点五厘米。在大圆和直线重合点分别画线,并和圆交叉, 标记出重合点, 用直尺连接圆心和刚才的重合点, 标记出小圆的重合点, 圆规长度改为一厘米。在小圆的三个重合点上逆时针划线,用直尺分别连接这些点。 将铜线拉直并剪出三段十一点五厘米。把铜线放到图纸上,按画好的尺寸来折弯, 用钳子或镊子来辅助,会更好操作。 吸气。四十九个小时后,我们就折好了三个叶子。将多出来的铜丝剪平, 锯一小段零点七到一厘米的黄铜管,按图纸排列好,然后用电烙铁焊接, 电烙铁调节到最大温度,最好大等于四百度。边加热边上焊锡,先给黄铜底部一圈上好焊锡, 再焊接上三个风车叶。 焊接需要超级耐心,别问我怎么知道的。 拿出陶瓷灯,焊接到叶子的尾部,这里要注意焊接的是灯丝引角有孔的一边 测量调速器四个孔的距离,这里是二点六厘米,再测量马达机身的长度,这里是一点三厘米, 所以我们要画一个底部是二点六厘米,顶部是一点二厘米的风车塔。先画一条竖线,再画一条垂直线, 高为十厘米,并且每隔两厘米分割一段,画出这些点的垂直线。 在底部中线两边距离一点三厘米的位置标记在顶部中线两边距离零点六厘米的位置标记。用直尺连接两个点,底部多延长一些,接着画中间连接。 剪两段二十三点五厘米的铜线,按图纸进行折弯,剪两段十八厘米左右的铜线,继续按图纸折弯。 漫长的焊接架子过程, 将两边的架子拼合起来, 这里使用的时间较长,我这里直接快进了 焊接完成后的大概效果。 将零件摆放到底座上,摆出一个大概的布局,四个孔做好标记, 我这里进行了打孔,这个步骤可以省略,用热熔胶来固定就可以用热熔胶固定调速器插入塔架,调整好角度和垂直, 打上热熔胶进行固定。电机两边上好焊锡,方便后面焊接 铜丝,同样上好焊锡, 焊接上电机, 因为这个电机的轴我焊接不上,所以我采用铜丝来包裹,然后用胶布来固定,里面缠上胶带,然后插入风车叶, 调整一下风车叶的角度, 剪去多余的铜丝, 焊接上轴头铜线到灯丝之间的连接, 用热熔胶固定充电板, 按电路图连接好铜丝, 焊接电路 输出负极连接到架子上, 输出正极连接到电机正极, 输出正极延长到风车液,要紧密接触到那一小段黄铜管。电机负极连接到塔架, 先不要连接电池,插上电源测试,其实这样就可以使用了,可以不用安装电池,确定没有问题后开始安装电池, 把电池外壳玻璃更好看一些,当然也更危险。 安全提示,非专业人员操作电池有触电和火灾风险,请非专业人员不要改造电池,请注意安全。本教程只针对专业人员,非专业人员请勿模仿。

这是博主千秋我不见的风车小夜灯的教学视频,暖调的霓虹灯映衬着金属风车骨架缓缓转动时光影交错,瞬间让房间多了几分独特的科技美学气息。 像是把未来感的街头碎片搬进了方寸桌面。跟着教程复刻的过程特别治愈,从切割材料、焊接线路到组装调试, 每一步都能感受到亲手制作带来的乐趣。忍不住想分享给同样喜欢 diy 和赛博朋克风格的朋友们。 首先是画图,我是用 ps 画的,先是画一个直径三厘米的圆,用直径延长线和圆周的焦点为圆心,再画一个同样大小的圆,再以第二个圆和第一个圆的两个焦点为圆心,再画出两个直径三厘米的圆, 这样在第一个圆上就产生了三个等分的焦点。三个等分焦点分别向顺时针方向找出圆周上的一厘米处,这是风车扇叶的最宽处, 画出从圆心过三等分、焦点五厘米的三条线段,连接顶点圆心和一厘米处,形成扇叶的形状,用描边工具画出来。 同样,我们利用参考线把风车骨架做出来,风车下底宽二点七厘米,上底宽一厘米,高十厘米,用参考线把它五等分。然后用画笔把需要的线画出来。 现在我们把捋直的铜丝按照图纸的形状贴到纸上,方便焊接。 直接焊接是不挂锡的,我是用了这种注焊剂,某宝一搜就有,很便宜, 用针管滴,一滴到需要焊接的地方,轻松就焊上去了。焊点平整,没有毛刺,还比较美观。利用同样的方法,我们把另一只支架也焊接出来,这个过程是比较磨人的, 因为锡焊和其他的焊接不同,只要达到一定的温度,锡就会融化,导致之前已经焊接好的又散了开来,这就是两个支架的样子, 现在我们根据调速器上的四个孔聚钻孔,这是支架四只角的位置,安装好铜丝组成的塔身,用热熔胶将调速器和塔身固定到底座上,这样看起来就已经有了一点点雏形。 现在来制作扇叶,根据图纸的尺寸把铜丝剪成需要的长度,弯曲,再焊接三片扇叶,完成后我们把它连接到一起。我用的是网上买的空心铆钉, 一百颗一块一毛七,不得不感叹祖国的强大,物流成本可以压缩到这样一个极致,一块一毛七一百克的铆钉,也不知道商家是怎么赚钱的。现在我们来连接电源,用的是两颗幺六三四零电池, 原博主是剥去外皮用电烙铁焊接的,为了体现工业风,但是我感觉这样不安全,所以保留了外皮,并且购买了一个点焊笔, 第一次用电焊笔还不太熟练,不过明显感觉到这样焊接安全性大大提升。接好电源,现在看调速器已经可以点亮了, 给电机轴延长一下。为了连接灯丝,焊接电机是相对比较简单的,因为相较于其他零部件,电机大一点,而且接触面更宽。 现在来焊接灯丝,这个过程最折磨人,这边接好了,那边开了,一不小心又把电机轴上焊的铜丝又给化开了,一切又得从头开始, 虽说磕磕绊绊的吧,不过好在最终接上了。在铆钉和电机轴之间是需要绝缘的,我用的是黄色的纸胶带。 灯丝的正极是接到电机轴上的,电机轴和塔身正极相连,因为电池电压充满的时候是四点二伏,而灯丝是三伏的,所以我用四十七欧的电阻制作了一个换向器来给灯丝负极供电。 为了美观,我用透明的热缩管给外面正负极的铜丝都套了一层,防止被碰到短路起火。建议在充电和放电之间用上保护板。这就是我做的风车小夜灯的最终形态了。
