cad草图设置耿晓武

分享一下这个图形的绘制方法，角度有规律就用增量角 d s 空格四十五度确定。矩形 单机 at 一 百四十都好，一百可以用组合画法选择。直线先不着急定位， 单机保持四十五的整数倍单机长度任意，这个为五，这个十 继续向上，还是个五还是四十五的整数倍长度任意，根据六十五和三十五的定位 选择单机这个点空格 t k 空格单机参考点，往右下角移动鼠标， 这里六十五回车，这里三十五回车再回车。长度不够没有关系， t r 空格看变内行，按住 shift 延伸 松开， shift 修剪，同样这个也这样做。直线单机保持四十五的总数倍长度任意，这个方向三， 这个方向五，这个方向还是个三，这四十五的总数倍长度任意选择，根据四十七点五和十八的定位选择这个点， 单机空格 t k 空格点一下参考点，移动鼠标十八空格，四十七点五空格再空格 t r 空格拖拉修剪画图技巧，关注我就好！

大家好，分享一下这个图的绘制方法，视频暂停，你思考一下，我来绘制了 c 空格，在中间的位置，单机二十一，除以二，空格重复上次工具，单机圆心， 创建四十的圆，这个地方有一个直径为六的圆，圆心在三十的辅助线上，继续空格停，移动十五，半径为三，画两段线可以长一些。 t r 空格，这个标总共有八个，选择这个区域不用修剪 ar 空格， 环形八个，单击这个按钮，选择圆心，确定这里有个十六对称的，也说这个地方也要偏一个二，因此偏移二， 他往这走，他也往这走，这里有个半径十七，用这个方式 注意顺序啊，这是起点，这是端点，输入十七，这两条线可以删除了，看见它还是 ar 空格， 什么都不做，直接点，确定 b o 空格，这是个边界，点击此处，点一下，这个位置高亮显示空格结束，再次选择它，选择它， 单机空格可以移动一下，单机空格平移一下，你学会了吗？

反思脱稿，中间四个相等并且相切的圆如何实现呢？安排直线单击一百三百二百 c 空格 c 空格 t 空格单击单击暂定五十空格 t 空格单击单击空格三相切 参数化自动约束，标注约束 几何约束相等单击单击空格单击单击空格单击单击删除约束，你学会了吗？

高效绘图第一步要做的就是草图设置，安排 ds 空格开启及轴关闭正交，根据需要安排三十或四十五对象捕捉五或六个 f， 十一必须开启动态输入，全部关闭，影响悬停，你学会了吗？

大家好，分享一下这个图形的绘图方法。直线从左侧开始，单机，这个长度任意，这个为六，这个为十六，空格结束 二十二，三十五，这样画圆心起点和短点停，移动十四光标选方向，手动输入二十二 逆时针来一段，再次点按钮靠近圆弧停，圆心移动五个单位 光标选方向，三十五，圆靠近它停，圆心移动幺三零，半径十二来两根线 长度任意，上面三点五，下面为五，选它，单击两次空格， 逆时针三点五这两个单击两次空格，顺时针负五， f 除尾 f， 空格半径为十，依次单击 空格半径为五，依次单机空格，单机按住 shift 空格，单机按住 shift t r 空格拖拉修剪画图有技巧，关注我就好！

大家好，分享一下这个图的绘图方法，视频暂停，你想一下，我来进行了。 c 空格，单机半径十八，空格平 移动八十，半径为十。再次空格平移动五十六，半径为十。这里需要注意，用到好几次切线，可以编个小程序。 ap 空格如何实现？看我抖音视频加载进来关闭。 tt 空格，单机单机空格，再次单机，选择 单机两次空格，七十空格继续。 tt 依次单机这两个圆空格，这两个 技巧来了，这个角度不清楚，只知道垂直，这样做，空白处会至中间部位。矩形单机 at 十六，逗号二十空格，单机 at 二十八，多少？四、根据六的关系这样做，选择图形，单机空格停移动。六 t r 空格，拖拉修剪 缩小直线停移动。此时按住 ctrl 捕捉垂直， 选择图形显示加点单机空格，再次选择两次空格捕捉，追逐第二空格画图有技巧关注我就好。

新手学习 cad 需要注意什么呢？安排单击选项，显示光标大小， 显示精度，打开和保存另存为版本，另存为 d 版本，自动保存。 选择几，更改数据框，加点数加俩零，确定你学会了吗？

应正教画图你就输了，画的速度要想提高，你需要把正教关了，开启急轴草图设置，这样进行中量角三十或四十五对象捕捉， 五到六个对象追踪，开启动态输入，全部都不选，确定你学会了吗？

图形简单，技巧满满，暂停两秒钟看一下，你有思路吗？选择直线单机二十一水平九十五，这个五十九， 这个二十三向上六十四，加二十一，减五十九二十六 c 空格，这里三等分 p t 空格，查看一下点样式没有问题，确定 d、 i、 v 等分成三份？选择三技巧来了，选择这些 单机三次空格，看命令行 c 空格， r 空格，这个点到这个点依次点节点 o v 空格，删除重叠线条画图。有技巧关注我就好。

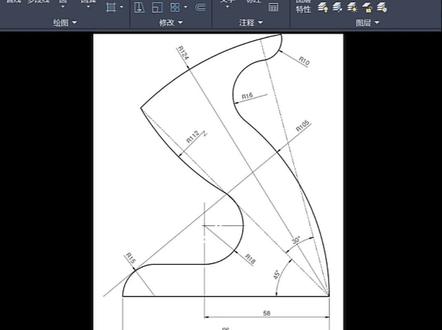

大家好，上一个视频少算了一个十五，这次给大家画一个正确的多段线，单机水平九十六， a 空格，看面内行。 d 空格 垂直向上单击保持水平三十，回车结束空格，重复上一次工具，从这个点开始水平这个数据。九十六，减五十八，再减一个十五，二十三 a 空格这个方向三十六，选择 x 空格。 f 空格，单机 apple shift 这个一百零五，这样画，圆心，起点和端点 停移动。一百零五，单机逆时针来一段四十五和三十这样画。 d s 空格增大角四十五度。 l 空格，单机保持四十五的整数倍。一百二十四， 选择半径两次空格。 c 空格负的三十，选择线条，更改类型，起点，端点和半径点这个这个一百二十四， 上方这个区域这样做，圆心，起点和端点，圆心在此光标选方向，输入十逆时针来一段 f 空格，半径十六， 依次单机，再次空格，单机按住 shift 单机幺幺二，有难点，使用经过点和相切的关系来找圆心。 c 空格，以它为圆心，以幺幺二为半径。 o 空格偏移一百一十二，它偏移会有两个交点，根据观察，这个点为我们的圆心， 圆心起点和端点圆心在此，起点在此。按住 ctrl 捕捉追逐，找这个圆弧的追逐，这个不要 f 空格单机按住 shift 画图有技巧，关注我就好。
