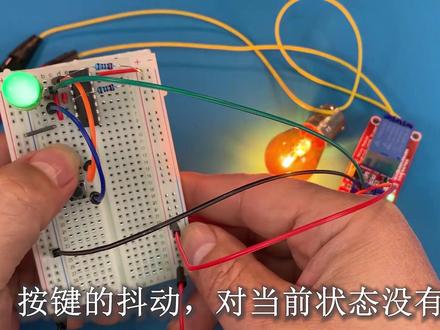

今天聊聊使用 i s 触发器做按键开关硬件消抖的应用。 i s 触发器是最基本的触发器，在前面的视频中已经详细讲过， i s 触发器是过程持续电路的基本部件，比如 t 触发器、 j k 触发器、 d 触发器都包含有 i s 触发器， 还能组成更复杂的例如计存器等部件。 is 触发器很有用，但大多数是集成在 ic 里，作为基本部件使用，我们很少单独看到它。今天我们就讲讲独立的 is 触发器在电路里的应用。 在按键开关硬件消抖的电路中，常常用到 rs 触发器。什么是按键开关抖动？我们来看张图。假设按键按下状态是低电瓶，按键释放后是高电瓶，那按一下按钮的理想状态是这样，按下 按钮时低电瓶，松开按钮时高电瓶。但实际情况并没有这么理想。由于机械开关特性以及我们手指按压力的波动，按键会在按下或释放的一瞬间产生抖动，抖动持续的时间通常不超过十毫秒，我们甚至觉察不到。 由于按键抖动，实际波形是这样，有人说抖动好像也不会造成什么影响，也没看见家里的照明开关要做什么消抖。的确，很多开关抖动不会造成影响，比如照明加热。 但这种抖动不做处理，放到数字控制电路中，那可能就是一场灾难。举一个身边的例子，我旁边的这个日风枪有两个温度调节键，按一次跳一摄氏度。假设 这里的按键没有做消抖处理，按键抖动一次就相当于一个脉冲信号。如果把图中这个抖动波形转换为等效的数字信号，如图这样一个高电饼波峰就相当于一个脉冲， 如果电路下降严出发，那按图中的抖动情况，按一次按键会连续变化四摄氏度，而实际的抖动情况可能会更严重，这样温度调节会变得难以控制。再比如手机的音量调节键也是同样道理，类似的例子实在太多，就不多说了。 按键抖动波形在数字电路中等效于这样的波形，那怎样消除开关抖动的影响呢？通常有两种方法，一种是软件消抖，一种是硬件消抖。软件消抖就是用软件代码搞定。比如单片机检测按 键状态，假设按键按下时是低电频，第一次检测到低电频，单片机先不确定是按下按钮，而是设定一个延迟时间，比如十毫秒后，如果检测还是低电频，单片机才确认是按下按钮，这样就大概率跳过了按键抖动区域。 但这个方法也有缺点，它占用 cpu 资源，需要频繁的检测按钮电瓶状态。还有就是如果延迟时间设置不合适，也会造成按键不灵敏现象。 软件消抖在后面的单片机视频中会讲解，今天我们的重点是用 is 触发器做硬件消抖来看实验，这是用两个预飞门做的 is 触发器消抖电路 原理一会会详细讲解。我们先看看实验现象，用一个发光二极管模拟一下抖动现象，发光二极管的负极串联一个限流电阻接地 发光二极管的正极接一条黑色杜邦线，电源的正极连一根橙色杜邦线。把这两条线的插头假设为开关的两个触点，手动模拟一下按键抖动，会看到 led 灯在闪烁，这就相当于没做消抖电路的开关， 而这边用 r s 触发器做了硬件消抖的。做消抖的开关会特殊一点，类似于图中这样， 至少需要三个触点，一个触点接 d， 也就是接电源负极，一个触点接 i s 触发器的 r 输入，另一个触点接 i s 触发器的 s 输入。 我们也用三条线来模拟一下，黑色线接地作为运动触点，橙色线接 rs 触发器的 r 输入，蓝色线接 rs 触发器的 s 输入，模拟一下开关动作， 当黑色线触点接触到橙色线触点后， led 灯亮起，这时不管黑色线触点和橙色线触点如何抖动， led 灯点亮状态丝毫不受影响。 当黑色线触点接触到蓝色线触点后， led 灯关闭，这时无论黑色线触点与蓝色线触点如何抖动， led 灯关闭状态也丝毫不受影响。这样就用 rs 触发器实现了硬件消抖。看完实验现象，我们再来讲下原理， 为什么这个电路能够做到按键消抖？先看一下电路逻辑图，电路中的 r s 触发器是由两个预飞门组成，即特征表。如图，特征表的推导过程在前期的视频中已经讲过了，今天我们就直接使用 它就可以了。 r s 触发器的输入 r 和 s 分别通过一个 e k 的电阻接到五伏电源正极。触发器的输出 q 上串一个发光二极管和一个 e k 的限流电阻作为负载， 通过发光二极管的亮暗观察 q 输出的高低。电瓶状态。 当接 d 的，也就是接电源负极的这个开关触点与连接 s 的触点相连时，由于 s 直接对 d 短路，所以 s 处于低电瓶状态零， 而 r 是通过电阻连接到正极五伏上，处于高电平移。对照特征表， r 等于一 s 等于零， q 输出零，此时 q 处于低电瓶状态发光，二极管不亮。 当接 d 的这个触点与接 s 的触点脱离，并且处于悬空状态时，这时 s 不对， d 短路了。 s 与正极相连，处于高电瓶状态。一 r 也与正极相连，处于高电瓶状态。一 对照特征表 r 等于一 s 等于一 q 保持上一个状态，也就是保持原状态不变， q 还是等于零发光，二极管仍然处于关闭不亮的状态。这时不管这两个触点之间如何等 抖动，一个是制零，一个是保持原来状态，他们不管怎么切换， q 始终保持零不变，这样这两个触点之间的抖动现象就消除了。 当接地的这个触点与连接 r 的触点相接触时，这时 r 对 d 短路， r 处于低电瓶状态，零， s 连接着正极，高电频处于高电频状态。一 对照特征表， r 等于零， s 等于一 q 输出，一 q 反转为高电瓶状态，发光，二极管点亮。 当接地的这个触点与 r 这个触点脱离并悬空时， r 又回到高电瓶状态， 一 s 也处于高电瓶状态。一对照特征表， r 等于一 s 等于一 q 保持原状态不变， q 仍然是高电瓶一发光，二极管仍然处于点亮状态。这时不管这两个触点之间如何抖动，一个是字一，一个是保持原状态，他们之间不管怎么切换， q 始终保持一不变，这样这两个触点之间的抖动现象也消除了，通过 i s 触发器至一至零和保持功能，就实现了按键开关的消抖。 这是实验电路图，这是型号为 s n 七四 l s 零零 n 的预备门 i c， 它 集成了四个预备门，我们使用其中的两个组成， i s 触发器， i c 的一角是触发器 r， 输入 i c 的五角是触发器 s 输入 i c 的三角是出发期 q 输出， q 输出上连接了一个发光二极管， i c 的七角接电源负极也作为公共地。 i c 的十四角接电源正极电源使用五伏十六电。 我们再来看一下实际电路，这是预飞门 ic， 两个一点 ok 的电阻分别接到 rs 触发器的 r 和 s 输入，两个电阻的另外一端接电源正极 输出 q 上接了一个发光二极管。橙色这条线是阿输入，蓝色 侧这条线是 s 输入，这是接地的黑色线。实验再演示一遍，黑色线接 s 是关闭，抖动不影响， 黑色线接 r 是开启抖动也不影响。把这个电路稍稍修改一下，就能得到。电子设备常用的一种开关方式， 用两个普通按键开关实现一个按键控制开另一个按键控制关的功能，而且这两个按键同样是消抖的。接一个继电器，加深一下印象， 下面的按键控制关，上面的按键控制开 按键的抖动，对当前状态没有影响。 好，今天的实验就到这里了，谢谢观看，喜欢点赞加关注！

哈喽，大家好，这里是 ac 创客，今天我们来讲同步二 s 触发器，大家看到这个图或许会有些许的熟悉，他和我们之前讲过的基础二 s 触发器长得非常像，只不过在前面又增加了两个与飞门。 他有三个输入端，分别是 s 至一端，二至零端，还有 cp 时钟输入端，两个输出同样还是 q 和 q 飞，那么他的逻辑关系相比基础二 s 触发器有什么区别呢？ 我们可以从他的 cp 时钟输入端入手，宇飞门我们知道他是有零初一全一初零， 所以我们的 cp 端只要在为零的情况下，前集的两个宇飞门输出都会为一， 后方输出就会起到一个保持的状态，只有当 cp 端输入为一的情况下， s 和二的数据才会有效。我们现在对比一下他们两个的真知表，可以发现一个奇怪的现象，所有的数据好像都反过来了。 基础 is 触发器在两个输入都唯一的情况下，他的功能是保持， 而同步 is 触发器，当两个输入都为零的情况下，他的功能是保持，其他的数据也都是相反的， 这是为什么呢？答案还要从前面的宇飞门入手。当 cp 端输入为一时， s 和二两个输入端输入为一，输出就会为零，输入为零，输出就会为一起到了一个飞门的功能，所以 最后的输出也是相反的。最后我们总结一下他们两个的区别， cp 输入端起到了一个开关的作用，就好比一把锁，而他后面的输出相比基础二 s 触发器起到了一个翻转的作用。 最后用八个字来概括，前方加锁，后方翻转，这就是他们两个的根本区别，很通俗，但是很易懂。接下来我们还是通过仿真电路图来看一下他工作时的波形变化。 现在已经打开了同步二 s 触发器的仿真电路图，我在他的三个输入端放置了三个信号源， 同时用试播器观察输入输出的波形变化。现在我们开始仿真，我们可以看到黄色小灯和红色小灯在交替闪烁，但是可以非常明显 来看出黄色小灯点亮的时间要比红色小灯长。我们打开试播器就可以看到此时电路中的波形变化，下面的红线是此时黄色小灯的波形图， 点击这个开关可以将波形切换到红色小灯。看着这个界面的波形分析电路会非常的麻烦，所以我提前将波形提取了出来， 现在看起来就非常清晰明了了。我们知道只有当 cp 信号为一时，两个输入端的信号才会有效， 所以我们要为波形划分区域， 就像现在这样，在 cp 信号低电瓶到来时起保持作用，我们不用 对他气氛。当第一个 cp 信号到来时，二为高电瓶， s 为低电瓶，所以此时的输出 q 也为低电瓶， q 非为高电瓶。 cp 时钟信号为低电瓶时，保持刚才的输出状态不变，接着 cp 信号又变为了高电瓶， 此时 r 为低电瓶， s 为高电瓶，所以最后的输出 q 为高电瓶， q， c 为低电瓶。 后面的波形按照这个分析方法，分析完之后就是我们如图所示的波形了。好了，今天的内容就到这里吧，时间有点长，感谢大家耐心的看完了， 如果有什么没听懂的，大家可以在评论区留言，谢谢大家观看，我们下期再见！

呃，大家好，今天咱们讲一下 r s 触发器它的一个工作原理，包括咱们给它等会儿要做一个仿真 啊。我们都知道 r s 触发器，它有 r s 触发器和 s r 触发器，一个是复位优先，一个是智威优先。今天咱们首先给大家讲解讲解一下啊，二者的一个动作的一个激励。 rs 触发器 动作激励 它有输入端，输入端有两个，一个是 r 端， r 端是要让它输出复位 reset 复位成一个零，而 s 端是要让它输出至位，至位成一啊，还有一个输出端 啊，咱们的啊还有一个仿，实际上还有一个仿象输出端，咱们在这就不写了，正好跟他这个 q 端是相仿的。当 r 端为零， s 端为一， 也就是 s 端起作用， s 端起作用，呃，它就是让输出 set 至位成一。 另一种情况， r 端为一，而 s 端为零，然后它会让输出也就是这个 r 端 起作用，让输出复位成一个零。当 r 端为一，然后 s 端为一的时候，这个就要分两种情况， 这个就是两种情况，这个就要区分置位优先和复位优先。 置位优先跟复位优先 是他提到的事情时， 如果是那个智慧优先， 咱们先说复位优先啊，如果是 r s 触发器的话， r s 触发器复位优先， 复位优先，也就是这个一会起作用，这个一会起作用，他的这个输出就变成零，输出就是个零， 这个是 r s 触发器，这是复位优先。如果是置位优先的话，置位优先，也就是它这个移会起作用， 所以说它会输出变成一，这个是 s r 触发器， 这就是智位优先跟复位优先二者的一个区别，当两者都是一的情况下啊，咱们就要区别啊，就要知道这个是到底是 r s 触发器还是 s r 触发器， 明白吧？如果二者都是零的情况下，他会记忆保持上一个状态，他的输出有可能是零，有可能是一。 等会咱们仿真啊，大家就知道了，这就是 r s 触发剂，它的一个记忆功能， 这就是整体 r s 触发器的一个动作激励。接下来咱们根据一个控制实力啊给大家进行一个呃，仿真演示， 仿真是咱们用国电智升那个软件给大家讲啊，咱们刚才讲的是这个浙大中控的，咱们已经把控制仗启动起来 来了，咱们打开咱们的其中一页啊，扫码图， 我看在五千 啊这页，咱们就有个 r s 触发器，大家注意看，咱们通过强制这个侧点让它进行一个动作，这是一个输出的一个复位信号，也就是脉冲信号，它这个连到 r 端，咱们给它放大，先把这个逻辑大家先看懂， 这个是一个模拟量，首先这是一个品质判断，监视为如果是好点的情况下，他触发这个高线的时候，他这就会按的就会进行一个输出，输出连到了一个置位端，咱们这个 kboy 的是连到一个复位端， 也就是咱们的 r 端跟 s 端一，就是对应的个 q 端，明白吧？咱们首先让 s 端动作，大家注意看它的那个，嗯啊，它的一个输出的一个变化， 它内部的一个高限值是一个三百，咱们先给大家强制一下，比如说强制成三百一， 这个就是所谓的仿真，比如说三百一人工制入，大家注意看 他这个 s 端为一，二端为零，是不是？他的输出是不是变成一了？跟咱大家注意看跟咱们刚才的那个理论是不是能对的上。 接下来 r 端为一， s 端为零，他的输出大家注意看什么状态？咱们先把这个给他强制成一个复位啊，复位成一个，比如说两百八人工智入， 人工置入， s 端为一，是不是 s 端为一， r 端为零， 大家注意看两个都是零的情况下，他的输出是不是不会变化呢？会保持上一个状态，这就是咱们刚才的第四个状态，当二者为零的时候，他会保持上一个状态，保持了上一个状态的一个一， 接下来咱们给他 r 端给他强制一下，大家注意看输出的一个变化，他现在请求脉冲光度是一个一秒，咱们比如说为了让大家看的清 出一点，咱们给他设一个五秒钟的一个时间 啊，咱们给他触发一下，比如说咱们给他设置成一个十秒吧，咱们在过程画面直接给他复位， 咱们再打开一页，这个复位就是对应的咱们内部的那个触点啊，咱们点一下复位信号 啊，不是这个啊，咱们直接给他触发吧，不是对应的这个扫码图的一个算法名，咱们直接发一个，他连到了 pk 一第一通道，大家注意看的啊， pk 一发送 发了，是不是？ r 端？是不是？现在一 s 端为零，它的输出是不是变成零了？这是咱们的第二个状态， s 端为零， r 端为一，是不是？ 你看现在又成了咱们的第四个状态，当 s 端为零， r 端为零，他会保输出保持上一个状态的一个零的一个状态，是不是？ 所以说当 r 端跟 s 端为零的时候，他有可能输出，有可能是零，有可能是一，这个大家一定要注意，因为这个咱们之前出现过问题，咱们之前是在那个我们工业室现场遇到一个问题，实际 让他这个是带有呃，这个逻辑是一个保护，他直接把出口给他强制掉了，他看着这个当我们机组启动以后，他想当然的认为 s 端为零， r 端为零，他啊 想当然的认为他的输出就是零，实际上他把这个条件一启动扫描，直接发一把一发出去，直接把导致机组的跳闸。这个大家一定要注意，如果你是强制的出口，如果你要释放的话，你首先给他发一个复微信号， 让他上一个状态，是啊，输出是零，你再启动这个扫描就没有问题啊，现在咱们把前面三种状态都给他，都给他进行了仿真啊。接下来咱们给大家看一下 这个当 r 端跟 s 端同为一的情况下，也就是靠它那个 r s 触发器呃的一个呃，置位优先和复位优先， 现在是咱们看这个 rs 触发器的一个类型，优先类型，它是零，优先类型，零是复位优先，复位优先，咱们先让它那个置位端置位端变成一 实时扫描，比如说咱们给他输呃，输上一个三百一人工置入，现在置位端是一是不是二？然后咱们给他复位端也变成一，大家注意看输出的一个变化，复位优先， 当 r 端跟 s 端同为一的情况下，它的输出是零，是不是？也就是这个 r 端起作用，咱们给它发一个 pk 一命令是不是？你看当两个都是一的情况下，它的输出是不是零呢？ 输出是不是零，是吧？接下来咱们给大家修改一下他这个优先类型，修改成置位优先。 置位优先，咱们先给大家复位一下置位优先，现在他的一个，嗯， 先把这个扫停啊，把这个侧点恢复到和正常范围之内，比如说咱们恢复成啊，二百八十初始状 菜，咱们先给他复位掉吧这个信号复位 pk 一， 然后咱们把这个 r s 触发器优先类型，咱们给它修改一下，修改成一个一，也就是修改成一个置位优先。 嗯，咱们还是让这个置位端为一，先触发成一个一， 比如说他现在什么是三百一， 人工之路至微端是不是变成一了？然后咱们把复位端也变成一，再给他发一个 pk 一命令 啊，这个优先类型啊，咱们看一下他杀马图内部的一个数据啊，五千零一二 扎马图， 咱们看这个 r s 出发季，它这个优先类型啊， 林氏复位优先是不是？咱们看至位优先是多少？至位优先，至位优先是一吗？至位优先是一 啊，刚才咱们触发了是不是 触发了？触发了它输出是不是输出仍然是一呢？是吧？当 r 端跟 s 端都为一的情况下，它的输出是不是一啊？这就是所谓的一个智威优先 啊。今天咱们就讲到这里，喜欢的朋友点赞加关注，感谢你的观看。

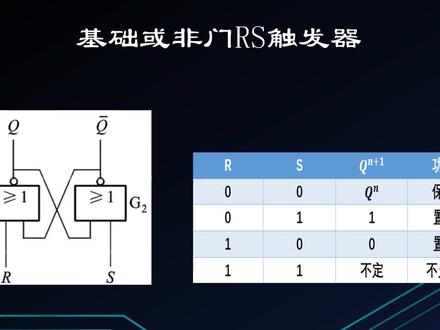

哈喽，大家好，这里是 ac 创客，今天我们来讲由货飞门构成的基础二 s 处发器， 他的结构也很简单，是由两个货飞门交叉连接所构成的，每个货飞门的一个输出端连接到另一个货飞门的输入端。 霍菲门二 s 触发器的两个输入端是二和 s， 分别对应着 q 和 q， 菲和昨天与菲门的二 s 触发器相比，他头上没有了横杠，在这里代表的是高电瓶有效。什么意思呢？我们可以回想一下霍菲门的性质，他是有一出零，全零出一，也就是在电路当中， 只有当高电瓶到来时，他才会输出低电瓶，从而使触发器动作。但是只有一个低电瓶到来时，不会使触发器动作。这句话是我们分析这个电路的重点，一定 记下来。接下来我们还是通过仿真电路来分析一下他具有什么功能以及是什么原理。 现在我们已经打开了仿真电路图，下面的是他的针织表现，在我们开始仿真， 此时我们的 r 为低电位，不会使触发器动作， s 为高电位，二号和飞门输出低电位，二号小灯熄灭，同时低电位的信号留到一号和飞门的输入端，一号和飞门全零初一，一号小灯点亮，使一号小灯 q 起到了至一的功能。 现在我们将 s 拨到低电位，一个低电位无法使触发器动作起到了一个保持的作用，我们可以发现一号小灯没有变化。 那我们将二拨到高电位会怎么样呢？可以发现一号小灯熄灭，二号小灯点亮， 这是因为二输出高电瓶，一号和飞门输出低电瓶，一号小灯熄灭，同时低电瓶的信号留到二号和飞门的输入端， 二号和飞门全零，初一，二号小灯点亮，从而使一号小灯 q 起到了至零的功能。 现在将二拨到低电位，同样可以发现使电路继续保持两个小灯没有变化。对于货飞门构成的基础二 s 触发器来说，不能同时输入高电瓶，因为这样他的两个输出将都会为零， 不符合二 s 触发器工作时的状态互补的关系，也就是当 q 为零时， q 飞就要为一， q 飞为零时， q 就要为一。 在使用过程中是不允许两个信号相同这种情况发生的。最后总结一下，这个和飞门基础二 s 触发器 和与飞门基础 rs 触发器一样，同样具有至零、至一和保持三个功能，保持也就是它的记忆功能。 好了，这个视频就先讲这么多了，下期为大家介绍同步 is 触发器，大家有什么没听懂的可以在评论区留言， 谢谢大家观看，我们下期再见！

基本 rs 触发器基本 rs 触发器是各种触发器的基础，所以我们得先来了解。他 与飞门的输出端和输入端交叉相连，就组成了基本 rs 触发器。他有两个输入端和两个输出端。通常规定触发器 q 输出端的状态为触发器的状态。 当二 dc 等于零， fdc 等于一十， q 等于零， 二 dc 乘复位端。当二 dc 等于一， sdc 等于零时， q 等于 一， fbc 成为至尾端。当二 bc 等于 fbc 等于一时就保持不变。 当二 dc 等于 fdc 等于零时，他强迫 q 和 qc 都唯一。但是一旦撤掉了输入端的零信号，输出状态不能确定， 所以这种情况不能使用。

聊聊使用 is 触发器做按键开关硬件消抖的应用。 is 触发器是最基本的触发器，在前面的视频中已经详细讲过， is 触发器是过程持续电路的基本部件，比如 t 触发器、 jk 触发器、 d 触发器都包含有 is 触发器， 还能组成更复杂的例如计存器等部件。 is 触发器很有用，但大多数是集成在 ic 里，作为基本部件使用，我们很少单独看到它。今天我们就讲讲独立的 is 触发器在电路里的应用。 在按键开关硬件消抖的电路中，常常用到 rs 触发器。什么是按键开关抖动？我们来看张图，假设按键按下状态是低电瓶，按键释放后是高电瓶，那按 下按钮的理想状态是这样，按下按钮时低电瓶，松开按钮时高电瓶。 但实际情况并没有这么理想。由于机械开关特性以及我们手指按压力的波动，按键会在按下或释放的一瞬间产生抖动，抖动持续的时间通常不超过十毫秒，我们甚至觉察不到。 由于按键抖动，实际波形是这样，有人说抖动好像也不会造成什么影响，也没看见家里的照明开关要做什么消抖。 的确，很多开关抖动不会造成影响，比如照明加热。但这种抖动不做处理，放到数字控制电路中，那可能就是一场灾难。举一个身边的例子，我旁边 的这个日风枪有两个温度调节键，按一次跳一摄氏度。假设这里的按键没有做消抖处理，按键抖动一次就相当于一个脉冲信号。 如果把图中这个抖动波形转换为等效的数字信号，如图这样一个高电饼波峰就相当于一个脉冲， 如果电路下降严出发，那按图中的抖动情况，按一次按键会连续变化四摄氏度，而实际的抖动情况可能会更严重，这样温度调节会变得难以控制。再比如手机的音量调节键也是同样道理，类似的例子实在太多，就不多说了。 按键抖动波形在数字电路中等效于这样的波形。那怎样消除开关抖动的影响呢？通常 有两种方法，一种是软件消抖，一种是硬件消抖。软件消抖就是用软件代码搞定。比如单电机检测按键状态，假设按键按下时是低电瓶， 第一次检测到低电瓶，单片机先不确定是按下按钮，而是设定一个延迟时间，比如十毫秒后，如果检测还是低电瓶，单片机才确认是按下按钮，这样就大概率跳过了按键抖动区域。 但这个方法也有缺点，他占用 cpu 资源，需要频繁的检测按钮电瓶状态。还有就是如果延迟时间设置不合适，也会造成按键不灵敏现象。 软件消抖在后面的单片机视频中会讲解，今天我们的重点是用 rs 触发器做硬件消抖来看实验，这是 用两个预飞门做的 i 四触发器消抖电路原理一会会详细讲解，我们先看看实验现象，用一个发光二极管模拟一下抖动现象，发光二极管的负极串联一个线流电阻接地发光二极管的正极接一条黑色杜邦线， 电源的正极连一根橙色杜邦线，把这两条线的插头假设为开关的两个触点，手动模拟一下按键抖动，会看到 led 灯在闪烁，这就相当于没做消抖电路的开关， 而这边用 i s 触发器做了硬件消抖的。做消抖的开关会特殊一点，类似于图中这样， 至少需要三个触点，一个触点接 d， 也就是接电源负极，一个触点接 rs 触发器的 r 输入， 另一个触点接 r s 触发器的 s 输入。我们也用三条线来模拟一下，黑色线接 d 作为运动触点，橙色线接 r s 触发器的 r 输入，蓝色线接 r， s 触发器的 s 输入，模拟一下开关动作。 当黑色线触点接触到橙色线触点后， led 灯亮起，这时不管黑色线触点和橙色线触点如何抖动， led 灯点亮状态丝毫不受影响。 当黑色线触点接触到蓝色线触点后， led 灯关闭，这时无论黑色线触点与蓝色线触点如何抖动， led 灯关闭状态也丝毫不受影响。 这样就用 is 触发器实现了硬件消抖。看完实验现象，我们再来讲下原理， 为什么这个电路能够做到按键消抖？先看一下电路逻辑图，电路中的 r s 触发器是由两个预飞门组成，即特征表。如图， 特征表的推导过程在前期的视频中已经讲过了，今天我们就直接使用它就可以了。 s 出发器的输入 r 和 s 分别通过一个一 k 的电阻接到五伏电源正极。 触发器的输出 q 上串一个发光二极管和一个一 k 的限流电阻作为负载， 通过发光二极管的亮暗观察 q 输出的高低电瓶状态。 当接 d 的，也就是接电源负极的这个开关触点与连接 s 的触点相连时，由于 s 直接对 d 短路，所以 s 处于低电瓶状态零， 而 r 是通过电阻连接到正极五伏上，处于高电瓶一对照特征表， r 等于一 s 等于零， q 输出零，此时 q 处于低电瓶状态，发光，二极管不亮。 当接 d 的这个触点与接 s 的触点脱离，并且处于悬空状态时，这时 s 不对地短路了。 s 与正极相连，处于高电瓶状态。一 r 也与正极相连，处于高电瓶状态。一 对照特征表 r 等于一 s 等于一 q 保持上一个状态，也就是保持原状态不变， q 还是等于零发光，二极管仍然处于关闭不亮的状态。 这时不管这两个触点之间如何抖动，一个是制零，一个是保持原来状态，他们不管怎么切换， q 始终保持零不变，这样这两个触点之间的抖动现象就消除了。 当接地的这个触点与连接 r 的触点相接触时， 这时 r 对 d 短路， r 处于低电瓶状态，零， s 连接着正极，高电瓶处于高电瓶状态。一 对照特征表， r 等于零， s 等于一 q 输出，一 q 反转为高电瓶状态，发光，二极管点亮。 当接地的这个触点与 r 这个触点脱离并悬空时， r 又回到高电瓶状态，一 s 也处于高电瓶状态。一对照特征表， r 等于一 s 等于一 q 保持原状态不变， q 仍然是高电瓶一发光，二极管仍然 处于点亮状态。这时不管这两个触点之间如何抖动，一个是质疑，一个是保持原状态，他们之间不管怎么切换， q 始终保持一不变，这样这两个触点之间的抖动现象也消除了，通过 i s 触发器至一至零和保持功能就实现了按键开关的消抖。 这是实验电路图，这是型号为 s n 七四 l s 零零 n 的预备门 i c， 它集成了四个预备门， 我们使用其中的两个组成， i s 触发器， i c 的一角是触发器 r 输入， i c 的五角是触发器 s 输入， i c 的三角是出发期 q 输出， q 输出上连接了一个发光二极管， i c 的七角接电源负极也作为公共地。 i c 的十四角接电源，正极电源使用五伏十六电。 我们再来看一下实际电路，这是预飞门 i c 两个一点 ok 的电阻分别接到 r s 触发器的 r 和 s 输入，两个电阻的另外一端接电源正极输出 q 上接了一个发光二极管， 橙色这条线是 r 输入，蓝色这条线是 s 输入，这是接地的黑色线。实验再演示一遍。 黑色线接 s 是关闭，抖动不影响，黑色线接 r 是开启，抖动也不影响。 把这个电路稍稍修改一下，就能得到。电子设备常用的一种开关方式， 用两个普通按键开关实现一个按键控制开另一个按键控制关的功能，而且这两个按键同样是消抖的。 接一个继电器，加深一下印象，下面的按键控制关，上面的按键控制开 按键的抖动，对当前状态没有影响。 好，今天的实验就到这里了，谢谢观看，喜欢点赞加关注！

学会这两条指令，你可能不再想用自锁电路了，今天我们来看一下触发器，首先我们来看一下 sr 触发器，是智慧复位触发器，我们把它拖出来，假设我们对 q 零点零 置位端是，假设是 i 零点零，复位端 i 零点一，下面我们来看一下复位置位出发器我们也给他拖出来，假设我们对零点一进行置位， 下面我们来看一下这个两个控制效果，先把它下进去，我们来做个监控表， 按下 i 零点零， q 零点零得电，说明是这位松开 以后， q 零点零还是得电的，还是处。 q 零点一呢，也是处，按一下 i 零点一，按一下 i 零点一，这两个 都变成 first 了，这个看着好像没有什么差别，下面我们来看一下就智位和夫位都同时有效的情况下，哪个是有效的？ 我们可以看一下现在 i 零点零和 i 零点一都是处，我们可以看到 q 零点零是 first 啊， q 零点一是处，这时候我们就可以看到什么在这个置位和复位都是唯一的情况下， s r 触发器是 four， 位是优先的，就是所以 q 零点零是 first， 而 r s 呢，置位是优先的， 这个就是这两个电路段照的区别，也就说这时候怎么去出分呢？第一个我们看他的下标， 哪个下标底下带一的，就说明哪个是优先的。 s r 呢是 r 在后面，是 for 位优先 r， s 呢是 s 在后面，所以是这位优先。 s r 和 r s 这两条指令在什么情况下使用，你倾向用哪一个？

呃，大家好，本节课咱们给给大家讲解一下 rs 触发器它的一个动作机理及它的一个组态仿真。咱们今天利用的是那个浙大中控 e c s 七百组态软件，给大家进行一个讲解，然后咱们先打开咱们 e c s 七百它这个组态管理软件， 这是咱们 e c s 七百他这个文件夹，咱们双击他里头有三个图标，正常安装好这个 e c s 七百，他有三个这个图标，一个是监控启动软件，一个是系统结构化组态软件，还有一个组态管理软件，咱们今天利用的就是组态管理软件，咱们双击 确定确定咱们新建一个用户程序，咱们点这个二号空零号 号控制欲，二号控制账这个用户程序，咱们右键点新键，咱们在这给大家那个名称是 rs 触发器 动作肌理及阻态实力， 然后描述咱们给它启程这个啊用成这个描述，然后咱们用的是功能块图，当然大家也可以利用这个 t 型图进一个编程 e c s 七百，它内部有两种编程语言，功能块图和 t 型图，然后点确定， 这样咱们就新建了一个程序段，咱们双击这样就进入咱们这个逻辑组态的一个编辑界面啊， 右边是一个功能块库，大家可以通过这个如果没有显示这个功能块库的话，大家可以利用这个这个图标就可以打开这个功能块库，咱们先给他关闭，先给他加一个题目，今天咱们给大家讲解的是 r s 和 s r 触发器动作肌理及阻态实力仿真， 然后咱们给它放大一点 右键属性，咱们标题弄成一个红颜色，把这个字体稍微放大一点，放大成二号，确定 这是咱们的一个题目，咱们打开咱们的那个功能块库，咱们先把这个 r s 触发器和 s r 触发器它这个动作基理先给大家讲解一下，咱们在右边咱们选择那个逻辑运算功能块， 在这咱们找到这个 r s 触发器和 s r 触发器。 咱们首先先给大家讲解一下 r c 触发器和 s r 触发器， 他这个动作积累包括他这个区别。 首先它整体都有 r 端输入端有 r 端一个输入和 s 端 啊两个输入输出端，咱们以 q 端为为例，接下来咱们给他说一下他这个动作机里，当 r 端输入为零， s 端输入为一的时候，它的输出是这个 s 端这个一起作用， s 是让输出 set 为一，它的出输出是一个一，当 r 端为一， s 端为零的时候，它的输出是 r 端这个一起作用， 让输出 reset 复位成一个零。当二者如果同为一的情况下，这个时候咱们要区分 你这个二次出发记到底是智慧优先还是复位优先。当二者输入同为一的情况下，他那个他的一个指令，二者的一个指令产生了一个矛盾和分歧，这个时候咱们要区分以谁为优先。 如果是 r s 触发器的话，它是复位优先，也就是 r 端这个一起一个主导的一个作用，它的输出是一个零。 当如果是 s 二触发器，也就是置位优先，它的输出是 s 端的一个一起主导作用，它让输出置位成一个一。 当二者输入同为零的情况下，这个时候它会体现了 r s 触发器它这个记忆的一个特性，它会保持上一个状态， 它的输出有可能是零，如果上一个状态输出是零，那它就是零，如果上一个状态是一，那它就是一。所以说有两种情况有可能是零，有可能是一，这就是 r s 触发器和 s r 触发器它的一个区别， 二者置位优先和复位优先，也就是在这个二那个输入端同为一的情况下，这个时候他那个输出有区别，其他情况是一样的。接下来咱们根据一个控制实力给大家讲解一下 rs 触发器他这个 应用，比如说咱们在这给他设置一个控制要求， 当风机、电机电流大雨，比如说桑柏昂，咱们让在尚未机画面 显示电流大报警，同时咱们将这个报警啊设置成一个非瞌睡报警， 所以这个非瞌睡报警就是啥意思呢？他这个报了警以后，最终如果那个电流正常了以后，需要咱们操作员按下手动复位按钮， 这个报警咱们称之为非瞌睡报警。根据这个控制要求，咱们给他进行个逻辑组态，咱们把这个字体稍微放大点，弄成蓝颜色，弄成小四，确定 在这咱们首先先数据引用，然后在这里头涉及到一个高线的一个算法块大于算法块，咱们在右边功能块库当中咱们选择模拟量处理功能块，在内部咱们选择 高线算法块，高线报警功能块，确定它的输出，咱们直接连一个 r s 触发器，比如说咱们利用那个复位优先 rs 触发器，然后他的那个需要咱们操作那个运操作人员按下这个手动复位按钮，咱们在复位端加一个操作员的一个报警复位按钮，然后他的输出端直接连到咱们的一个电流大报警输出， 这就是他整体的一个结构。接下来咱们把这个逻辑啊进行一个连线，首先风机电机电流连到咱们的一个输入端， 然后他这个高限值咱们直接连到他的一个制位端，让他进行一个报警，那个操作员的一个报警复位按钮连到咱们的一个复位端， 然后他的输出咱们连到直接连到电流大报警，接下来咱们把这个位号给他添加一下， 这个是一个风机电机电流，咱们双击，咱们在这魔入量当中咱们选择风机电机电流之前尾号新建，咱们之前给大家讲过了啊， 大家如果不懂的话可以翻看一下往期视频这块咱们那个自定义开光量啊，新建一个中间变量，咱们双击，咱们在这选择自定义开光量，在这咱们选择操作员的一个报警复位按钮确定， 然后高限值，咱们在内部进行对他进行一个设置，咱们比如说设置成一个人家要求的这个动作值三百啊，在基本参数当中，在操作参数他默认的是一百，咱们给他设置成一个三百， 然后置黄纸，咱们就按默认的二啊进行一个那个设置，置黄纸代表啥？什么意思呢？就是当这个电机电流大于三百啊，他这个高线算法块会输出一个，输出一个一，当咱们这个电流值 电流值低于，不是立马低于三百，他就会输出一个零，而是低于高限值减去这个质黄值， 也就是当这个电流值低于二百九十八安培的时候，他这个输出才会由一变回零，这就是治黄值，类似于死去的一个概念。确定， 然后这块输出咱们直接连到咱们的一个电流大报警。当然如果大家需要连锁的话， 咱们可以那个外部连锁的话，咱们可以呃新建一个 do 点，如果单纯的在上位机画面进行报警的话，咱们这个点也可以新建成一个自定义开光量中间变量， 咱们双击咱们在这，咱们给他假设有外部连锁，咱们在这选择 do 开出量，选择风机电机电流大报警。确定 这是他整体的一个逻辑框架，大家可以把这些位号可以给他那个增加一个描述，这个是风机电机电流， 然后这块是操作员的一个报警复位按钮， 这个按钮咱们可以添加到咱们的流程图画面当中， 然后这块是电流大报警， 风机电机电流大报警输出， 这就是它整体的一个框架。接下来咱们那个在国电之声当中呃软件当中，咱们把这个逻辑搭建出来，然后给大家那个做一下这个 r c 触发器，它的一个仿真逻辑。 嗯，这是咱们那个国 支撑这个软件，咱们双击咱们点五号控制帐，五号控这个软件可以模拟控制帐的一个运行，所以说咱们可以做仿真，像咱们浙大中控 gx 三百， ecs 七百，他如果仿真的话还需要加密勾， 所以说咱们结合这两个软件同时给大家进行一个讲解， job star 是咱们的一个工程师账，工程管理器是咱们的一个主态管理软件。 然后咱们首先先尾号新建，咱们点五号控制帐， 然后点这个点记录，比如说咱们新建一个点，新建一个风机电机电流 e l 零零幺零，确定它是模拟亮点，它这个是风机电机电流， 然后咱们这个实际的那个通道信息，咱们就不给大家那个，不给大家那个添加了，咱们主要是利用这个给大家做一个仿真啊，然后直接点新建， 然后接下来咱们给大家新建一个那个电流大报警，电流大 d l d， 然后它属于是一个开光亮点，然后 d p 开光点，然后这块是风机电流大报警， 然后新建，然后接下来咱们那个新建一个扫码图，或者咱们直接在原有的这个扫码图上，咱们直接那个进行一个逻辑的一个新建， 比如说咱们再找上一页吧，找上一页， 嗯，随便找一页吧，九千三百页 啊。他这实际上有了一个，咱们之前已经做了一个逻辑了，咱们直接就利用之前的那个逻辑，咱们给大家进行一个那个呃，逻辑仿真吧，哈， 咱们比如说打开咱们这个过程画面，打开咱们那个相应的这个逻辑，比如说九千九百页， 大家注意看这个逻辑，就是咱们那个 r c 触发器，他这个他这个仿真逻辑，他咱们看内部的高限值，他设的是三 三百，是不是？然后咱们通过强制的方式，大家注意看，咱们首先 rc 触发机，它这个优先类型是零，它默认的是复位优先， 优先类型是复位优先，咱们等会啊，先以复位优先给大家进行一个讲解，咱们先把这个风机电流给大家强制一下， 他内部的高限值设的是那个三百，咱们比如说停止扫描，给他强制置位，比如说给他设置成一个三百一或者三百零几都可以，只要大于三百他就会输出。大家注意看他的报警点人工制入 啊。像这个国电智商这个软件的话，他发一的时候，发一的时候是 是一个红颜色，发零的时候是一个白颜色，现在输出一个电流大报警输出，假设现在电流正常，以后电流正常了，比如说正常值是两百六，咱们给它恢复成两百六点人工智入， 虽然电流恢复到三百值动作值以下，但是它这个报警信号依然存在，这就是所谓的一个非瞌睡报警，需要咱们操作员按下手动复位按钮，比如说按下咱们手动复位按钮，按下输一个 pk 一命令， 在这咱们选择命令，选择 p、 k、 e 命令，然后咱们点发送，大家注意看它的输出，也就是 s 端为零， r 端为 一的时候，它的输出是一个零啊，这就是让它输出变为零。 接下来咱们考第四种情啊，第三种情况，当二者输入同为一的情况下，以复位优先为例，他这个输出应该是什么？是不是？如果是复位优先的话，咱们刚才给大家理论讲解是，当二者输入同为一的情况下，他的输出是一个零， 咱们把这个高限值让他进行一个动作，假设现在值进行一个报警，变成比如说三百零五点人工制入， 咱们把这个 pk 值时间变长一点， 假设是一个十秒钟，大家可以看的那个清楚一点。 修改应用， 咱们给他发一个 pk 一，大家注意看 点发送， 大家注意看。当二者如果是复位优先 r c 触发记的话，当二者输入同为一的情况下，它的输出是一个零，接下来咱们把 r c 触发记它的特性给它修改一下，修改成置位优先，咱们双击优先类型，把它改成一 点修改应用，接下来咱们再给他发一个 pk 一命令，当二者输入同为一的情况下，大家注意看他这个输出到底是什么 情况。发一个 pk 一命令， 如咱们改成 s r 触发器，也就是置位优先的话，当二者输入同为一的情况下，它的输出是一个一，这就是置位优先和复位优先它的一个区别。 本节课咱们就讲到这里，大家那个可以关注咱们的这个抖音小号 h i d 四 s 私信到咱们这儿。

这是一颗寄存器芯片，它能够记住数据。那么寄存器是怎么记忆数据的呢？取一块硅击板做好。按行有冤屈，按警批行有冤屈。在勾到的上方覆盖绝缘层和删集板有冤屈作影脚， 在上方连接金属线，制作出或非门，两个或非门组成 is 触发器。可以看到一个或非门的输出连接另一个或非门的输入， 当 s 输入一，二输入零。或非门 a 输出低压，或非门币输出高压记录一。当 s 输入零，二输入一或非门 a 输出低压，或非门币输出低压记录零。这样出发器就记住了一位数据，与小霸王的智卫复位功能很相似。

今天我们聊聊时序电路中最基础的 r s 触发器。 r s 触发器我们可以暂时把它理解为一个存储单元，可以存储一位的一或者零。 基本的 i s 触发器可以用两个预飞门，或者用两个或飞门实现。这里用两个或飞门组成一个基本的 i s 触发器。先对 i s 触发器建立一个感性的认识， 后面再详细分析他。实验电路已经连接好了，使用一个型号为 sn 七四 ln 的货费门 ic， 这个 ic 集成了四个货费门，我们使用其中的两个来组成 is 触发器。按照 is 触发器的组成结构图连接电路， 电路很简单，这个连接方式比较有特点的是输出结果反馈回输入端，出发器的输出端 q 和 qc 分别接了一个发光二极管来显示高低电瓶 通电。看看触发器电路跟之前组合逻辑电路有什么不同之处。电路中橙色线对应的 i s 触发器的 r 输入，灰色线对应的是 i s 触发器的 s 输入， r 是英文 reset 的意思， s 是 set 的意思。 实际电路中 r 和 s 是完全对称的，并没有本质区别，所以暂时把 r 和 s 忘了吧，理解为两个输入端就可以了。 上面的这个发光二极管对应的是 q 输出，下面的这个发光二极管对应的是 qc 输出。 发光二极管闪烁是因为输入端开路的原因。 q 和 q 非也是对称的，没有本质区别，只是我们把 q 当做输出来记录。这里的 q 和 q 非表示相互相反，也就是如果一个是高电瓶， 另一个就是低电瓶，一亮一灭。但这并不是电路真实情况，只是希望电路这么运行，下面就按增值表的方式来进行实验。 当 r 等于零， s 等于一时，也就是橙色线接低电瓶，灰色线接高电瓶时， q 对应的 led 灯点亮， q 等于一， q 非等于零。当 r 等于一， s 等于零时，也就是橙色线接高电瓶，灰色线接低电瓶时， q 对应的 led 灯不亮， q 等于零， q 非等于一。当 r 等于零， s 等于零时，也就是橙色线接地电瓶，灰色线也接地电平时，这时两个 led 灯状态没有发生改变，还是 q 等于零， q 非等于一， 这是不是唯一结果呢？如果把灰色线接一下高电瓶，再接回低电瓶，会惊奇发现， led 灯状态跟第一次啊，和 s 都接低电瓶的情况不一样了。这次是 q 等于一， q 非等于零， 相同的输入，不同的输出结果。多实验几次会发现，当 r 和 s 都接低电瓶时，电路会保持前一个状态。也就是如果 rs 接低电瓶前， q 是高电瓶，那么 rs 接低电瓶后， q 保持高电瓶维持上一个状态。 如果 r s 接低电瓶前， q 是低电瓶，那么 r s 接低电瓶后， q 保持低电瓶，同样维持上一个状态。所以当 r 等于零， s 等于零时， q 等于 上一个状态。利用这个现象，我们是不是就可以指定电路存储一还是零？如果需要存储一，只要先设置啊等于零， s 等于一，然后啊保持不变就可以了。不管 s 怎么变化， q 对应的发光二极管始终都是亮的， q 始终保持一输出。 如果需要存储零，只要先设置 r 等于一， s 等于零，然后 s 保持不变就行了。不管 r 怎么变化， q 对应的发光二极管始终不亮， q 始终输出零， 还剩最后一种情况，当啊等于一， s 等于一时，也就是橙色线和灰色线都接高电瓶时，两个发光二极管都不亮， 这就违背了 q 和 q 非的假设。而且这种情况在跳变到数据保持状态，也就是啊，等于一 s 等于一，跳变到啊等于零， s 等于零时， q 输出状态不确定，可能是高电瓶，也可能是低电瓶，这样就不符合电路存储确定数据的要求。所以 r 等于一， s 等于一，在这个货费门组成的触发器中是被静止的实验现象。看完了再来补充点理论知识。 在前几期视频中，我们讲的都是单个门电路或者组合逻辑电路，输出结果是由当前输入结果决定，输入状态确定了输出结果，也就是唯一的可以用增值表来表示。虽然组合逻辑电路能够很好的处理像加减等这样的操作， 但现实环境中并不是所有的输入都是同时发生事件，往往需要分步走，分段执行。为了实现一种有效而且灵活的操作训练，需要构建一种能够存储各操作过程信息的电路，我们称这种电路为持续电路。持续电路的输出状态不仅取决 与当前输入信号，还与电路原来的状态有关。因此持续电路必须含有具有记忆功能的存储器件，触发器就具有记忆功能，是持续电路的基本单元。 触发器按逻辑功能不同，可以分为 rs 触发器、 t 触发器、解开触发器、 d 触发器等，今天我们就重点讲一下最基本的 is 触发器。 触发器学名双稳态、多斜正当器。所谓双稳态，就是能保持两种状态，一或零 触发器是一种可以存储电路状态的电子元件，在前面的实验中我们已经验证过了。触发器广泛应用于计数器、运算器、存储器等电子部件， 比如一台电脑、一部手机中都包含无数的触发器。最简单的触发器是由两个或飞门或者两个预飞门组成的 is 触发器。前面的实验 就是由两个货费门组成的 rs 触发器。复杂一些的触发器有带时钟段和数据段的，我们以后再讲 触发器。跟前几期视频中讲的门电路最大的不同就是在门电路的基础上加入了反馈，这样触发器就实现了存储数据的功能。比较一下触发器特征表和门电路增值表，不难发现，普通门电路在输入状态确定的情况下，输出的结果是唯一的， 而触发器输出结果在某些条件下是不唯一的，这就为触发器存储数据提供了可能。下面我们就用之前学习过的门电路知识分析一下今天的实验。 这是实验的电路示意图，是由两个或飞门组成的 r s 触发器。当 r 等于零， s 等于一时，根据或飞门增值表，有一个 输入等于一输出就等于零， n 二输出零，然后反馈到 n 一输入端也是零，零和零输出一，一反馈到 n 二输入端， 一和一输出零，所以 q 输出一，这是一个确定的结果。当 r 等于一， s 等于零时，根据获菲门增值表，有一个输入等于一输出就等于零，零反馈给 n 二输入端， 零和零输出一，一再反馈给 n 一输入端，一和一输出零， q 输出确定的值零， 当 r 等于零， s 等于零。假设之前 q 输出的是零， 零反馈给 n， 二输入端也是零，零和零输出一，一再反馈给 n 一输入端，零和一输出零， 状态和原来一样，这样电路就没有动力改变，继续维持原来状态。这个结论在前面的实验中已经验证了，谁能不那么好理解。假设之前 q 输出的是一， 一反馈给 n， 二输入端也是一，一和零输出零，零在反馈给 n 一输入端也是等于零，零和零输 一电路保持不变，很稳定，电路没有改变的动力， q 也会保持上一个状态不变。结论是，当 r 等于零， s 等于零时， q 保持上一个状态不变， 当 r 等于一， s 等于一时。根据霍菲门增值表，有一个输入项等于一输出就等于零， q， c 也是等于零，零反馈给 n， 一输入端也是零，零反馈给 n， 二输入端也是零，一和零输出零， 零和一也是输出零，因此这在电路上也是一个稳定状态， q 输出零，但 rs 触发电路两个输出端 q 和 q 飞输出要求是反向的，而零和零是相同，这不符合电路的要求， 所以这个状态是被静止的。另外还会造成一个问题，当啊等于一， s 等于一，跳变到啊等于零， s 等于零时， 这样两个后飞门输入都等于零，零和零输出一， q 和 q 飞都向一转变。 虽然电路是对称的，但实际情况是，总会有一方先打到一，谁先打到一就很难确定。如果 n 一先输出一，一会立即反馈到 n 二的输入端，使 q 保持在低电频。如果 q 非先到达一，一就会立即反馈到 n 一的输入端，使 q 输出保持低电频。 n 一和 n 二此刻是竞争关系，无法确定 q 的状态，所以在 r 等于一， s 等于一，跳变到 r 等于零， s 等于 零时， q 的值不确定，会出现不稳定状态，这在存储电路中是一定要避免的。下面用特征表对 i s 触发器做个总结，第一行我们可以认为是一个字一的操作， set 一， 第二行可以认为是一个智零的操作，或者 reset 零。第三行保持上一个状态，可以把它看作是存储的操作。 第四行提醒我们，这种状态尽量闭里面使用 is 触发器很简单，如果想让 q 保持一，先自移，然后啊保持零不变就可以了。 如果想让 q 保持零，先至零，然后 s 保持不变就可以了。在有些触发器结构图中， r 和 s 的位置是相反的，这种情况把表中一二行的零和一位置调换一下就可以了，不需要死记硬背，记住这四个状态就行了。如果 s 触发器是由两个预备门组成，那么 is 触发器特征表会有所不同 啊，等于一， s 等于一，是保持上一个状态啊，等于零， s 等于零是不稳状态，有兴趣的朋友可以实验验证一下。今天的视频就到这里，下期接着讲。视频比较长，也不知道大家有没耐心看，到，最后麻烦大家反馈一下，谢谢大家观看，喜欢点赞加关注！

呃，我们最近讲的这个触发器啊你看着就是相互缠绕很复杂，其实并不复杂， 我们在讲的时候他那个数据是怎么传递的，那只是为了让你理解他是怎么来的，你如果听不懂没关系的，你就记住结果就可以了，结果就四个字，你只要看到这个形状就四个字，哪四个字 信号都是交叉传递就可以了。今天我们来用一下，然后你还要知道它的记忆是什么记忆啊。 呃第一个是过分门组成的，它是零，零记忆一一不使用与分门组成的是零，零不使用一记。 为什么？很好理解？因为如果是两个语分，两个互分门就是你如果两个输入的都是一，那那两个输出端都是零了，而我们要求它是反向的输出端两个 q q 非必须反向，它如果都输入一那两个都是零，这不满足要求，所以它不使用。 有的人可能会想那我就偏偏用了，怎么的吧。那也可以。哎，也不是说完全不行，就是说你用的时候也可以，但是他那个时候已经不属于触发器了啊，他只是简单的门电路。这个呢就是 不能两个都输入零的，因为你一旦都输入零有零一定都出一 qq 飞都是一了，他就不反向了，不反向就不满足要求了是吧。但是你要说我就偏偏给你输两个零，怎么地吧。 那可以你出两个零都是零，那 q q 分 都是零，都是一都是一，所以它就不是触发器了，你说能不能用呢？那可以用可以用啊，你照样用也没关系嘛。但是它已经不属于触发器了。下面我们看一下缩写本，两百三十页 啊，两百三十页， 他说当 a， a 原来是几， a 原来是零啊， a 原来是零，哎，就是说，那我们试一试这个 c 项啊， c 项 a 原来是零， 然后呢？呃，你先看一下零，它得到几啊？这个大家看一下是什么东西啊？右边是不是接地了？接地就还是几零，那也就是零零 零，零是记忆啊，记忆什么呢？我，我们上午状态不知道呢，所以位置好。现在他说突然有一个高电瓶脉冲，就是给他一个几，给他 a 一个几， a 一个一吧，是不是？那就是说 a 突然变成一， 你就这样去比记啊？ a 变成一，做题的时候也这样做， a 变成一，那霍菲门一旦遇到一个一，这个 f 就 强制出几，有一，一定出几零， 然后这个这个零过来，哎，传到这里，这里也是几啊？零啊，那零和零过一下，分一下是几一，这个一过来，这里又是几了？这个圈圈就是一了吧。 好，这个也很关键啊，你看到没有？这个也很关键，就是说你通过 a 有 一个 e 之后，哎，我使右边这个信号得到一个 e， 得到一个 e 就 强制使它怎么样？还是出出力，你看你这里只要得到一个 e 了，就稳了， 因为这个霍菲文是有 e， 一定出零。等一下，假如说你这个 a 的 e 没有了，你看会不会变呢？就是你这个 e 没有了， a 的 e 没有了，结果会不会变呢？不会，因为这个地方将它怎么样了， 因为右边这个 e 将它锁定了，等一下，你这个 a a 一定出零，这个 e 是 不变的，锁定了，所以最终锁定的 f 等于几啊？ 那跟我们要求的 f 保持高跟鞋一样，不一样，不一样，所以 c 对 不对？不对。再看 d 啊， e 五符是几，五符就默认是几，条件不就是一嘛，五符就是一，这个接 d 是 零，你看这个是一，这个 a， a 原来是几啊， a 原来是零。好了， 那信号交叉传递，这个 f 就 等于零嘛，啊啊，这，这个 f 拉过来，这里也是零啊，零得零，这出一，这边是一，这边是一，好了，就这样吧，是吧， 这个零很关键啊，看到没有？ a 等于零，这个数据转了一圈，使他左边这个信号得到一个零，有零，这里一定是几一，所以这个信号就形成了自锁， 因为这个语分文强制使这个零出一。等一下。呃，你这个 a 等于一， 你就说这个 f 是 零嘛，你看 a 等于一之后会怎么样啊？你 a 等于几没关系的，因为这个零已经不动了， 它只要不动，你无论 a 等于几，再换成零啊，一啊，对它有没有影响？始终把保持这个 f 不 变嘛，哎，行不行？ f 保持零了嘛， 你这里这个零，你把它锁住了，有零一定是一，就这么简单嘛。但你 a 变成一对它没有影响，再变成零对它也没有影响，所以这里 f 一 直都是几啊，零蛋， 好，下面我们看一下 a 项，这个 a 是 一种全新的输入，不一样的，不是触发器，但是它有一个关键的线，就是哪个线，你看这个线很重要， 它这个相当于是我把输出信号又拉回来，输入进去了，那也就是说输出对输入有影响，这就是什么反馈嘛。 好，下面我们看一下信号，首先 a 是 几，是不是零？第一个 a 是 必定为零，那零这里进去，我们也不知道是几， 因为这个零进去对它没有影响嘛。好，现在看它等于之后会怎么样啊？当 a 变成一之后，有一一定出几，是不是零啊？你就跟着我的思路，我们一一起一起说啊，有零一定出一， 这个一经过，这个叫分文，对吧？一又出尖出零，这个零，哎，拉回来，进去一个零， 是不是？那进去一个零，嗯， 是不是？哎，这啥，说错了吧？一，说错了，说错了， 错了吧？嗯，我感觉不对呀，对啊，一开始啊， a 是 零，不知道，所以当 a 变成一的时候，好，变成了零，有一一定出零，这个是几？一，这个是一啊，这是一，一， 这个 e 返回去啊，我刚才拉错了，拉错名了啊？ e 返回去啊。嗯，就是说我现在突然有一个 e 之后，导致这个是 e 了，这个 e 又回来了，你看这个 e 又回来了，回来又输进去，我这个破费门。那也就是说这个 e 使它强制输进去之后，有 e 并出现 出零，有一定出零，那这个还是一，然后这这，这就形成一个死循环了，对吧？他自己给自己置一了，等一下你这个 a 的 一如果消失了，对他有没有影响了？因为这个地方已经强制自锁了， 是不是？这个一输进去之后，这是零，这是一，这个一又回来，他是一，他是零，他是一，他又回来，形成一个，自己形成一个死循环了。至于你说你这个 a 等于几对它没有影响，因为这个是一啊，有一定处理，是吧？就这样啊， 再用这个 b 这样，你自己试验试验。一个 a 等于零，是吧？ 有零一能出去，有零一定出一，这个一定是零。哎，这个零拉回来又给他一个零，这个零就很重要了，强制使输进去，又使他出一，又使他出零，他零又出零，又出一，又出零，又出一，又形成循环了。 那你这个零等下变成一，对它有没有影响啊？羽菲文只认这个零，这个再变成一，再变成零，没有影响了，所以它自锁锁住，把这个零锁住了，所以 f 永远等于零自锁啊， 这个是 f 锁定层一来记下笔记，记下笔记啊，这种输出端返回到输入端就叫自锁， 相当于是本来我没钱，对吧？我没钱做生意啊，我先借了一万块钱，哎，我这个生意开始运转起来了，我卖茶叶蛋是吧？ 开始运转起来了，哎，我又赚了一万块钱，我把这一万块钱还给人家了，但是我自己是不是还赚了一万，又又开始正常运转了？一直死循环，一直赚钱是吧？卖茶叶蛋是吧？ 先借一个启动资金过来，哎，我的生意做起来了，我赚了钱还给他，还给他，我自己又开始自己自己循环赚钱了。那什么时候会破产呢？ 啊？这个什么时候会打破呢？你只有把这个零先消失了才可以。好，下面我们看第二个 第二题啊。第二题我们我记得之前讲过啊，像这个 t t l 电路，它是由晶体三极管组成的，它的电压是几伏啊？这是五伏， 然后这个 c m s 芯片它叫它叫什么？用金属氧化物产生，半导体产生的， 它由魔术管组成的啊，就是魔术管，它的电压是多少伏？三到十八伏，那这个你看是六伏，那说明它的芯片是什么芯片 哦？什么子芯片？什么子芯片？它的开头是不是就是 c c c 四零零，四零零幺啊？什么四零零八幺，而这个 t t l， 它的命名都是怎么命呢？七四 l s 零零，而这个命名就是 c c c 四零零幺，就是这之类的啊，是吧？ 但是不同的命运方法，所以你看这个 b 呀，它说这种属于是什么的芯片，因为它是六伏嘛，属于三到十八伏之间啊，六伏属于三到十八伏之间， 然后适用于 b 电路，所以这个是可以的。再看 a， 哎，我们是不是讲过，像在传感器的，他可以检测温度的变化，温度的变化是不是自然的信号，这叫什么？模拟信号？他感受这种模拟信号，所以他左侧这些都是什么信号？ 模拟信号模拟就是 analog， 数字信号是 digital 是 吧？模模就是 a， 那 数字信号呢？ 是不是在镜头就是 d？ 所以 我们信息里面是不是有个 a d 转换？叫叫，叫什么魔术转换？那数码转换就是 da 转换，对不对？对，这个意思啊， 这个传感器左边的都是模拟信号，但是他一旦经过这个门之后，他是什么信号了，他就是数字信号了。 就像我在这里设一个门槛，你要跳高，这里是个门槛， 你我跳高设置，比如说两米，你你你如，如果你跳不过去，你不论跳多少都是几零，都是零，你只要跳过去了，你跳两米三，两米四，两米六，两米三，米一，你只要跳过去了，都是几一，所以左边是什么情况？ 这是是随便跳，是不是模拟信号？但是经过这个门筛选之后，要么过得去，要么过不去，只有两个状态，要么是零，要么是一。所以右边就是什么信号， 经过门电路之后就是什么信号，数字信号。所以这里 a 和 b 都是什么模拟信号，而这个 c 是 数字信号，所以这个 a 是 正确的啊，这个 b 也是正确的。 接下来我们看 c， 这就是问你这个正系数还是负系数？很明显自己说了，这是低温报警，低温报警不很简单，你要想报警，是不是这个三极管得导通啊？这里是几？ 这个积极是不是一，这个积极是一，它导通啊，也就是说 a b 就是 一才可以。那只有当温度下降， 当阻值很大，所以这个 a 才是一吗？ a 点依靠下面这个电阻，它的电阻越大，它才是一，所以温度越低，这个阻值增大，所以这是一，所以它饱和导通，所以它亮了，这不就是低温报警吗？ 这是 n t n 三极管一导通，所以它是负极数，这不都是负极数吗？ 那记一下就很容易了。这个答案应该选 d 啊，这个 c 也是对的， abc 都是对的。答案 d 不 对。很好理解的。刚才我们说了， a， 这里是模拟信号，它没有门，所以这个灯是怎么亮的？ 模拟信号，它这个信息是这样逐渐变化的，所以这个灯怎么样？ 从面到微微亮，再增加亮度，再增加亮度，达到最亮，是不是不动了？在那熄灭的时候，也是先变暗一点，再暗一点，再暗一点，慢慢慢慢不亮了，这是不是逐渐变化，这不是模拟信号。 记一下啊，这是渐变，渐渐变亮。这个呢， 他会不会渐渐渐亮了？他要么亮，要么密，他的数字挺好啊，他的数字挺好，但是凸面凸亮，凸面数字挺好。 也就是说左边这个三极管可能处在放大状态，从截止到放大到饱和，它是逐渐饱和，而右边这个没有饱和状态，要么截止，要么饱和，要么一，要么零，要么死，要么活。 不是你死就我活，不能死就我活，不活就死，不死就死，不存在说这个人半途不活。谢谢笔记， 自己整理一下这个棋还是蛮好的，让我们知道左侧是模拟信号，右门电路之后的数字信号，还有芯片的电压，分别芯片的种类。 好吧， 我们就一个一个做嘛，也是 要稳扎稳打，你做不了五个题，做三个题也可以啊， 能力强一点多做几个，能力弱一点少做两个都没关系的，只要你做了一个，我就认认真真把每个选项给搞清楚就可以了啊你，你后面没经历的就不做了。没关系， 实打实的就不能多讲， 大家就是称一下体重那些数字，液晶的那些显示数字其实都是很简单的，你如果打开之后，你发现你几百块钱买的这个显示器，简直是侮辱你的智商的， 有可能就两块钱就搞定，卖给你两百多，所以我们看一下它的原理才行。你看 这个数字，比如说他要想显示，他就是几个灯啊，这个我们今天讲过的 a， b， c， d， e， f， g 就是 几个灯而已，如果你想要亮零，那就选哪个灯亮一下， 如果你想要亮亮这个零，那就是只有 g 不 亮，其他一圈灯都亮不就 ok 了？那你要显示二，那亮几， 那这是不是二？如果要显示二，那就是它亮，对吧？ ok 了，所以你看这个灯啊，他说我们一开始是 m 等于一， n 等于零啊。 m 等于一， n 等于零，是不是？那根据我们讲的信号的传递是怎么传递的？ 照大转的，所以这个点等于几？是不是一，一，上面经过分一下，上面是几啊？是不是零？你跟我一起记啊，跟我一起一起写， 一分一下是零。那这个，这个一拉过来，这里都是一，对吧？都是一，这个零拉过来，这里是零，这里也是零。 你要知道啊，只有这些浓浓的黑点才是接通的，带黑点的才是接通的啊。像这个地方都是怎么样啊？不接通，跳过去的，这些都是跳过去的啊，没有黑点的都是跳过去的， 我们平时画你就跳过去就可以了。然后上面都是几啊？接 vcc 的 上面一行都是一还是零啊？一一一一一， 哎。然后这个接地的就是几，是不是零？这个是零，这个也是零，这个也是零。好，现在大家看哪个灯亮？ a、 d、 g 城 a 亮不亮？亮， 上面是一，下面是零， a 是 不是亮，上面是一，下面是零， b 是 不是亮？亮，上面是一，下面是 c， 怎么样？亮不亮？上面是一，下面是零，这个亮不亮？亮，这个是一，这个是一，这个不亮。这个一，这个零，这个怎么样？亮，亮，所以只有 c 不 亮， 只有 c 和 f 不 亮，就组成二， c 不 亮， f 不 亮，所以 a、 b、 g、 d、 e 都亮，显示几二 一二，简单不简单？嗯啊，数字二。好了，接下来还有一步，他说当 n 变成一的时候会怎么样？好了，这里来了 n 变成一了， 也就是说 m 不 变， n 变成一了，现在进入 m 等于 n 都等于一，一，什么状态？ 是不是 g， g 就是 锁住了，所以这个还是 g？ 一开始是二，然后呢？ s 是 几还是二？记忆， m 等于一， n 等于一，此时是记忆状态。 课本上只给了过分本，没有给语分本，所以我我给大家补充了，否则你这个题怎么做是吧？好，记下笔记。 这个灯要想亮就简单了，就是正极是一下，呃，负极是零就可以亮了，就这么简单吗？只要电流能够流过去就亮了，就这样。 好，接下来看第四题吧。第四题，那这个四个题， 这边是触发器哎，这边触发器，这边接了两个灯哎，那我问你，这两个灯会不会同时亮？ q 和 q 飞一定是怎么样？ q 和 q 飞一定怎么样？反向吧， q 等于一， q 飞就等于零， q 飞等于一， q 等于零，他必须是反向的，所以这两个灯会不会不是亮啊？不会，他一他零，他零，他一，他只能有一个亮，不是他亮，是他亮，对不对？好，那他说出始状态按钮都是闭合的。 好了，那么我们看一下出始状态的闭合，那这个信号是几啊？一，跟着我一起看啊， 数字状态都是闭合的，这几是不是一，这个也是闭合的。这几一一是这样做吗？一， 然后这边一拉过来，这几一一，然后这个地方也是一，下面也是一，一和一是不是出零，这个零拉过来，这里是零，一和零，零有零一定出。一，很简单的啊，是不是 下面有哎，右边这是不是出发出气，这是一，这是零，信号怎么传递？ 交叉？ c， 这是一，这是几？一，这是零，这是几零，好，那个灯亮，这边是 d， 所以 这个这个亮，这个怎么样？ b， 这是零，这也是零，肯定 b 嘛，简不简单？简单。 所以 a 向它说，初始状态下，哪个灯亮，哪个灯灭？ v 第一灭， v 第二亮，所以这个是正确的。 b 向说开关 s 二断开，断开，换个颜色啊。 开关 s 二断开了，那这个就是几了？零零三，零，那发光二极管的状态都不发生变化，不管 s 一 运行还是断开，大家看啊，你看，我给你画一下你就知道了。你看看这个 s 二是什么状态啊？ s 二，他是把自己这个零强制输入这个门，强制输入这个门，他是不是很霸道啊？嗯， 他相当于是给别人的这些门，那个地方都输进去他的信号了，而且他输的是几啊？零，零，零，他一个人同时控制两个门，你看到没有？ 非常霸道，这个时候他输入的又是零，那有零一定出几？一一，有零一定出几，都是一一一。那你想你这个 s 一 还有用吗？ 是不是 s 一 没有用啊？对 s 一 无论怎么样，有没有影响啊？因为这里是永远是零啊，有零一定出一，一定出一，这个跟 s 一 b 二段他有没有影响啊？没有，没有啊，他不起作用， 非常霸道，对不对？嗯， s 二同时进去两个一，两个零好，所以这个 b 对 不对？对的正确， 好， c 就 很简单了，他说这两个灯有可能同时亮，有可能同时灭，是不是错的？因为 q 和 q 分 这两个输出端必须是反向的，不可能同向，所以这两个都不可能出现同时亮，同时灭。能听懂吧？那这个 c 就是 错误的， c 就是 错误的。简单的记， 抓紧时间简单的记一下。 下面我们擦掉了啊， 稳扎稳打嘛，一个一个，要看，不要求多，你能做几个做几个，做不了，后面不做也没关系。 好，我们看一下这个地上，他说保持 s 二闭合，保持 s 二闭合，这里就是还是一， 然后零，本来是几啊？本来是不是也是一啊？对，我们再把刚才的再看，这是一，这是一， 你如果刚才没看懂的，我们再重复一遍啊。本来就是默认它是闭合，它闭合，那就是一，一，这个一分成两路，这就是一， 这里也是一，这个一拉过来，这里也是一，一出零，哎，这个零拉过来，这里是零，一，零一定出一，交叉相等，这是一，这是零，所以这个灯亮啊，这个灯灭好，下面他说了，保持 s 二闭合，断开 s 一， 好了，把 s 一 断开了。 现在我把这个灯，呃，笔记换成红色啊，那这里变成几了？零是零，嗯，有零出一是零啊，零进去，这里是零， 有零一定是几，一，一，这里是一，这个就是几， 一上面还是一，一，零，就这个一不变吗？这个是一，这个是零，然后呢？这个零交叉要走吗？这一，这就一，一，这个零，这就是零， 所以他两个灯不是反一下， cd 一 亮，所以是 vc 一 亮， vc 二灭灭，但是他又说 b 和 s， 他， 他又说 b 和 s 一， 哎，又变成几了，一了，又变成一了，又变成一了，对，一还是零， 那这个零交叉相等，零，零，零，这就出，一，这还是还是，就是又回到刚才那个，又，又又变成，哎， v d 灭， v d 二亮了，就这样啊， 你就一，一个一个推过去，没，没有任何问题的啊。好，再来上第五题， 这个，这个机会打破你的认知啊，这种都行，你在考试的时候，不管是数学还是语文，你有没有选过这个 d 啊？没有，我好像这几几十年从来没有选过 d 的。 哎，遇到这个题，我发现我这就顿悟了，既然选 g 呢，条件不足，无法判断你是不是从小学到现在没有选过。是的，这个为什么可以选呢？老塞都这一句，你看 他的状态啊，他说我这个水位位于两个探头之间。首先你得明确，水是导电的， 水是导电的哈，水位位于 a b 之间，那和 b 通了，这个正极，这是一啊。你想说明 c 是 一啊， 只要被水淹没了，都是几一都是一。现在 b 是 几啊？一， b 是 一，也就是说这里是一， a 没有被淹没， a 是 几零，经过算算一下，这是一， 哎，然后就没办法判断了。然后你看我们最早发现是一一，那对于这个来说，一一是什么状态？是不是记忆状态？哎，我们知道现在是记忆状态， 记住的。记住的是哪个状态啊？前面是前面那个状态，但我们不知道前面的状态是什么状态。告诉你了吗？没有告诉你，没有，所以是条件不足，无法判断，因为他没告诉你是前面什么状态，也就是说他不是说了吗，水位位于中间。 哈哈哈，中间也有两个状态呢，你看他说这个水缸里的水刚好位于中间，他有没有告诉你是正在抽水的时候，他上升的时候位于中间，还是说正在用水，这个水越来越少，下降的时候位于中间呢？ 是不是有两种可能，一个是正在加水，水位于中间，一个是正在降，降低这个水位于中间就是两种状态，他有没有告诉你到底是哪个状态？没有，所以是条件不足啊，他们从来没有选过的地居然在自己身上， 那你需要怎么样？李佳宇，不要睡觉了啊。嗯， 因为水，写一下啊，水位位于 ab 之间， 不知正在抽水还是 正在地下啊？放水，所以初始状态未知初始状态未知， 初始状态不知道，而我们现在刚好处于记忆状态。那你记住的是初始状态？初始状态不知道，所以就无法判断，要分类讨论嘛。啊，很神奇吧 我，我估计你打死也不敢选题，因为你在你的记忆里从来没有选过题，老师一般都不允许选这个，对吧？ 但是如果他这样说的啊，他说，呃，这个水箱正在抽水， 正在往里面抽水，此时位于 a b 之间，问你它是什么状态？那就是在上升的时候这个状态啊，当然这个灯那个后，后面再说啊。好了，给你时间 p 一下。 往里面抽水加水加水，不是往外抽，往往外是放放水，往里面是往里面抽，这是外面的水，加水，放水。 现在比亚迪发布了一个那个照把闪充啊，很厉害，就是你在那里插上枪，好，五分钟就能达到百分之七十，从百分之十冲到百分之七十，就跟加油一样，他建的充电站跟加油站一模一样， 就是然后从百分之十，如果想冲到百分之七十，只需要八分钟，五十六秒好像是九分钟，所以就相当于把燃油车的最最后一个命都折掉了啊。 它就采用的是一种储存站，这个这个这个旁边放了一个很大的充电宝，这个充电宝每时每刻都在从电网中给它吸电啊。进水，人家车来了，赶紧放水，一边进水一边放水，他搞了一个大的充电宝在旁边啊， 他平时吸吸电的时候是用小电流吸吗？一直二十四小时，一直在吸，这不影响电网，但是放电的时候他那个充电宝可以一大功率放电。呃，一兆瓦，一兆瓦。 进入到北方哈尔滨零下三十多度，那个车在外面冻了一夜，这样你从百分之十充到百分之九十七也只需要十二分钟， 你上个厕所你车就充满了，还得赶紧跑回来，赶紧就挪走，不挪走他站位费一分钟，比如说两块钱，你充完不走扣钱，一分钟两块钱 啊，这个单刀双刃开关打上打下啊，就这样啊，我们就坐到这里吧。好，那就像说 rs 触发器的触发信号为低电瓶，大家看一下低电瓶是高电瓶啊， 这个过分门。是不是高电瓶触发，这个是不是低电瓶触发？那这个是低电瓶，对的吧？啊，对的啊，对的， 一样开关 s k 未按下值，那我们就一步一步分析嘛。 k 没有按下，说明 k 在 哪里啊？ k 怎么在上面？上面是几？这，这是几，这是一，对吧？对， k 在 上面，说明这个一，怎么样？好，上面来吧，这里就是一，下面没有就是几啊。零，一，一个一，一个零，交叉相等，这是一，这是零， 既然这个是零了，所以这个三角管怎么样？是不是接着，然后这个是一，你想一下这个灯亮不亮？ 一个一，一个零，这个灯是不是亮？亮，亮啊？亮，这个三星管都截止了，这个蜂鸣器响不响？这叫跟蘑菇一样的蜂鸣器啊，不响吧？不响，不响啊，不响。 是不是？不响？所以是灯亮不响，对了吧？好，上面很正常的，可以要按下去。那我们换个颜色啊， 可以按下去，你想一想，那这个就是几了？是一了，上面是几零，哎，一个一，一个零，还是交叉等？这个是一，这个是几零， 这个是零啊，这个是零啊。所以这个微 d 是 不是不亮了？灭了。这个是 e， e 三极管是不是怎样？ 饱和导通了吗？这是 n p n 型的，有 e 饱和导通。饱和导通，你看这个电流是不是过来了？它的微细怎么样？响了吧？不响了啊？ 短接，短接就不行了。你你你把这个二短接了，接 d 了就直接，你看短路了，直接正负极接通了，你看到没有？

这一节我们来介绍智位或复位指令。智位或复位指令包括，智位复位、智位未遇复位未遇复位优先二、 s 出发器、智慧优先二、 s 出发器。 智位或复位指令如图所示，其中 beat 处代表波尔形变量。指令激活时， beat 处的位数据值被设置为一或设置为零。 指令不激活时，必特处的位数据值不变。至位或复位未预指令如图所示，其中必特处代表波尔型变量，恩为常数。指令激活时，从地址必特处开始 的 n 位数据值被设置为一或设置为零。指令不激活时， b 处的位数据值不变。 is 触发器指令也可以实现智位或复位功能，如图所示， s 二指令为复位优先处罚器， r s 指令为智位优先处罚器。其中 s s e 为智位信号， r e r 为复位信号， e 表示优先。 rs 触发器指令的功能是，当智位、复位信号都为零时，输出保持原状态不变。当复位信号为一时，输出被设置为零。 当智位信号为一时，输出被设置为一。当智位或复位信号同时为一时，复位优先指令输出为零，智位优先指令输出为一。

计算机里没有纸和笔，那他是怎么记住数据的？今天用最简单的思路，带你看透计算机芯片记忆的底层真相。两个小原件互相锁住对方就能把信息保存下来。 首先我们得认识最基础的逻辑门。现代逻辑门由晶体管构成，通过控制内部晶体管的导通与截止来决定输出是零还是一。 如以下两个逻辑门，非门把输入直接去犯或门，只要有一个输入是一，输出就会是一 把。这两种门组合就能得到或非门。它的工作方式是，只有所有输入都是零时，输出才是一可以把或非门想象成全关就亮的特殊开关。 接下来，把两个或飞门交叉相连，把 a 的 输出直接连到 b 输入，再把 b 的 输出也送回 a 输入。这就形成了 rs 触发器，它能让 q 保存 s 的 状态。假设一开始左边 q 和二输入都是零， 当我们把 s 拉到一时，上面或非门 a 因为两个输入都是零，则输出变成一，这个也会立刻反馈到下面的或非门。现在神奇的事情发生了，即使我们把 s 放回零， 下面或飞门 b 因为上面的反馈而保持输出为零，上面或飞门 a 因为下面的反馈而保持一，它们形成了一个闭环，把状态牢牢锁定。如果此时把 r 拉到一， q 就 会被压回零，再把二放回零， q 的 状态同样保持不变。 这就是能产生记忆的 r s 触发器，它可以看作是存储单元的祖爷爷。 现代的计算机芯片缓存是在这个原理上演化出的高速 s r a m 单元。然而触发器也有致命的弱点， 一旦断电循环停止，记忆瞬间消失，而且成本高。正因为如此，我们还需要内存、硬盘相互配合，它们的工作原理和芯片缓存完全不同。有兴趣我们以后再聊。
