手机cad怎么画五边形
图形案例实操，今天我们一起来学习如何绘制这个图形。我们先执行圆命令，画一个半径为十一的圆，执行多边形命令 pl 三，空格单机内接圆，与圆现象点相连，再次执行多边形命令侧边数六，找到圆心，单机 y 切于圆选中，我们给它执行旋转命令二 o， 找到基点，旋转九十，再次执行多边形命令 侧边数五， 单机命令行编 e， 选中五边形，我们执行环形阵列命令 项目数，这里面是六，我们直接关闭阵列，再次执行圆命令，利用三点画圆，绘制成外面的大圆， 再次执行多边形命令 p o， l 测边数四，找到圆心，选择外切一圆， 直接与这个圆的向量点相连。图形绘制完成，你们学会了吗？
粉丝1989获赞5882
相关视频
02:30查看AI文稿AI文稿咱们看到这一题啊，很多人没有头绪啊，这个题首先我们要注意观察，观察这里面这个圆的关系啊，我一步步的画一步给大家讲 啊，首先我们得把这个外面的五边形画出来， t l l 随便画五边，对吧？往上一拖，好，然后我们再画一个圆弧，这个大圆弧，注意这个方向啊，就是这个切线起点切线方向九十度，对吧？那我在这里呢， 给他一条辅助线了，对吧？这这条线呢，就我们这个起点切线的方向，然后我们就可以输入 a 起点，一端点 来 d 方向，这样往上一拉，哎，就这个方向，我们要的就是这条线，好，然后这里在第二条线呢，交的第二条线刚好落到我们这个五边形这个边的中点上，那我们就使用 o 通过啊，选中他偏移偏移到那点的中点处就可以了，长出来的地方呢？修剪掉 啊，得到了这样两条圆弧，再使用 a 啊，正列，其中正列中心点是我们这个五边形的中心啊，五个 啊，这样就把它这个形状的给它做出来，然后我们再做里面，做里面很关键这两条线，这两条线是什么线啊？是中心线对不对？是中心线，是我们这个五边形的中心，那我们可以从这个几何中心画出来吗？ 这是它的中心位置，中心线这个点我们一定要找到 啊，这是非常关键的一个点，然后有了这个点之后，我们就可以镶嵌镶嵌，镶嵌画下面这个大圆，对吧？那用 镶嵌镶嵌镶嵌画这个圆，然后这个圆画出来，那左边这个小圆呢？我们就可以画了，对吧？镶嵌镶嵌右边也是一样的，都是三三切，对不对？ 都是三相切，画出来了，这也是，然后接着呢，再继续。这里也有啊，相切啊，注意不要切错了位置的就好了 啊。上面这里还有一个小的都是三相切。嗯，这样咱们这个图就画出来了。还最后再做一个什么 s c 缩放一下，对不对？ 参照这咱们这个点啊啊，参照从这里到这里总宽度给一百，那这样的就画出来了，好，细节我就不做了。
03:58查看AI文稿AI文稿大家好，今天我们的这一个习题呢，它主要会用到多边形命令，修剪命令以及偏移命令呢， 今天我们就通过这个视频来学习这几个命令的一个实际运用。在画图之前呢，我们先来依次复习一下这些命令的操作方法。第一种，多边形命令， 我们点击多边形之后呢，需要先输入他的一个多边形，他的一个边的数目，比如说我们输入一个四 空格，然后再指定多边形的一个中心点，再选择内接于圆或者是外切于圆，比如说我们选择外切于圆，我们就数 c 空格，然后再指定他的一个半径，再指定他的一个半径就可以了， 那么修剪命令的话，修剪命令他必须是有相交的一个地方。好，我们再来看点击修剪图标空格，当对象变为虚线的时候，我们就可以进行一个修剪了。 接下来偏移命令，点击偏移图标，在左下角输入偏移的一个距离二十空格，再选择偏移的对象即可偏移，这就是这几种命令的一个基本用法。首先 接下来我们就开始绘制这一个习题，这个习题呢，首先我们需要用多边形命令绘制一个正四边形，他的一个 长度为八十，比如说我们输入快捷键 p o l 空格，指定边的数目为四 空格，在指定正多边形的一个中心点，然后我们选择外切于圆圆的半径，它的一个长度总长为八十，那么它的一个半径为四十空格。好，这一个正多边形我们就绘制出来了， 接下来我们看他这里有两条线之间的距离为二十，我们需要画一个对角线， 对角线画完之后呢，我们就可以用到偏移命令 o f s e t 空格偏移了，距离呢它为十， 我们将这条对角线上下分别偏移四个单位。偏移完成之后，我们选中刚刚偏移的两条线，输入快捷 nmi 空格，以 上面这条线的一个终点和下面这条线的终点为一个镜像极点。首先下面我们看要删除原顿相吗？我们这里选否，我们就输入，嗯，好，绘制成这个样子，我们进行一个修剪， tr 双击空格， 将在正四边形以外的全部修剪条 好，我们再根据这下面这一个图形，这边，这边这边以及这边都要修剪，我们就将它全部修剪， 修剪完成我们就得到了这样一个图形。我们再来看中间的这一个整四边形还是一样的， pol 空格边的数目还是为四，空格选择中心点为这一条对 角线的一个终点，选择外切与圆直接连接到这一个顶点上面。好，连接完成，我们就删除这条对角线，输入 t r 空格，然后修剪里面的线段。 这样呢，这一个图形呢我们就绘制好了，接下来进行一个尺寸标注 他的一个总长八十，这里两个线段之间的距离为二十，那么这一个图形我们就绘制完成了，谢谢大家。
26CAD梦想画图
00:59查看AI文稿AI文稿手把手教你画正五边形，带你体验一下耻归作图的乐趣，写秀的镜头就是极致，今天让我们重温一下耻归作图的极致手感。 用直线连接圆心和象限点，同样的方法，再画一条捕捉中点为圆心，指定上面这个象限点为半径，画辅助圆，延伸这条水平半径到辅助圆上。重点来了，以上面这个象限点为圆心，指定这个焦点为半径画圆， 删掉辅助线。同样方法，以这个焦点为圆心，指定向线点为半径画圆，用直线连接焦点，删掉辅助圆。测量一下 边长是一样的，这样正五边形就画好了。关注我，有不懂的在评论区提问。
20CAD邪修笔记
02:49
00:54查看AI文稿AI文稿大家好，我们看到这个题啊，同样还是五边形的啊，里面外面一个五边大小不知道，那我们随便画 q l 五边中间点内接往上一拖啊，这下给它关掉，然后里边呢，我们开始画一个角度的这个圆，这一个角度圆怎么画 啊？做两条辅助线就迎刃而解了，对不对啊？随便做了这样，然后这里面画一个内切 圆，对不对？一二三完事，对吧？然后呢这个就可以删掉了，然后我们在 ar 正面，正面它击轴中心点呢，找到这个几何中心，数量为五个啊，画出来了，然后我们还要使用 s c 缩放 啊，参照缩放，这个总宽度为八十五，那这个图我们就画好了，这个宽度呢就是刚好就八十五，对吧？
02:01查看AI文稿AI文稿同学们，今天我们学习会制这个图形，一个三角形里面内切一个五边形，如何会制呢？大家跟我一起来。 l 空格，画一条六十的直线。 c 空格，选择端点，输入四十空格，确定空格，重复，选择端点，输入五十，确定 a、 o 空格，点击端点和焦点，将三角形会制出来，选中辅助圆，输入 e 空格，删除掉。接着我们随意会制一个五边形 p、 o、 l 空格，五空格， 点击一下，选择 y， 切圆，大小随机 m 空格，选中图形空格确定， 点击五边形下面这个顶点正交关闭，给它挪到这条直线的中点上来。 m 空格，选择这个直线空格，确定将它移动到这个顶点上来，同样将这个也移动到顶点上。 f 空格，按住 shift 键，依次点击这两条线，将它闭合，重复空格这边也一样， 然后输入 d、 l、 i 空格，测量一下，会发现这个尺寸是不对的，需要进行缩放。我们输入 s、 c 空格， 选择图形空格，确定，选择这个断点，然后输入二空格，点击第一点，再点击第二点，输入六十空格，然后输入 d、 l、 i 空格，测量一下。 好了，这个图形我们就绘制完成了，宝子们学会了吗？下期见，拜拜！
144爱学习的小孩
02:24查看AI文稿AI文稿c、 a、 d 练习图，每日一练，今天我们来绘制这个图形，这个图形呢只有一个尺寸，我们来绘制一下，输入圆的快捷键 c 空格，绘制直径二十二的圆， 输入多边形的快捷键 pl 空格，输入六边形空格， 点击中心点，选择外切，拉到右边象限点，继续输入 p o l 空格，绘至五边形，在命令栏里面找到边， 然后呢，以这个端点连接这个端点，输入阵列命令 a 二空格，选择对向空格，选择几轴，点击圆心项目六分空格，输入 c 空格， 以圆心连接这个端点，那么这个图我们就给他绘出来，主要练习多边形绘技巧，今天课就到这里。
49小王讲加工
00:37查看AI文稿AI文稿别说手机不能画 cad 了，来看看这个软件怎么做的，免费的，不要钱。点开这个 ai 找家，输入你家小区的名字，就能看到你家的户型图，选中它，等待一会， ai 会自动识别户型，并且生成三 d 户型图。 除了识别到的窗户、门等构建，还可以放入梁柱结构， 然后就可以一键导出整套 c、 a、 d 图了，整个户型的面积都会自动计算。
42知知量房设计

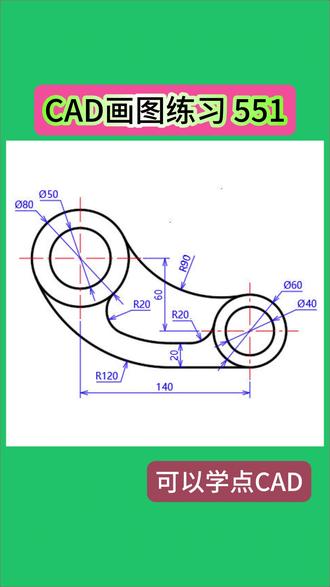

01:30查看AI文稿AI文稿如何画这个图？ c 空格随意指定一点作为圆心。二十五空格，空格 at 空格四十空格，空格 at 一百四十逗号负。六十空格二十空格，空格 ant 空格。三十空格 l 空格， 捕捉象限点单机空格 c 空格 t 空格，捕捉切点，捕捉切点。一百二十空格， 选择圆，选择线 t r 空格，减掉不要的部分空格空格，减掉不要的部分空格 o 空格，二十空格， 选择对象，单机选择对象，单机空格 f 空格 r 空格。二十空格 m 空格，选择对象，选择对象， 选择对象，选择对象二空格。九十空格，选择对象，选择对象，空格，完成。
