空调水管道抗震支架反吊安装示意图
今天组一套水果侧向加纵向的抗震支架，这是所有用到的小配件。咱先把这个丝杆给它竖起来啊，把形钢给它摆上。还是第一步，先把这个素玉龙母给它卡上， 卡到形钢里。在这用到的是一个梯形连接件，也叫三角连接件，用六角螺栓把它拧上丝杆的一端，咱们拧上一个法兰姆， 把四根直接拧到这个三角连接件里边。这个四根啊是要从这个行钢里边穿过来，把它顶过来的，这边要用到一个六角连接母，呃，那个是最后给大家上啊，然后用扳手把它拧紧， 拧紧以后四根竖好了，咱们把抱金给他包上。抱金用到的是行钢，加这个加紧装置下边一个，上面一个，然后把加紧装置用扳手把它拧紧，把下边拧紧。 下一步咱把这个管束给他上去。这里用到的是一个一百的管束，下边四个，上套一个法兰姆给他拧紧就行， 然后再给他组装这个鞋撑。鞋撑也是先用塑玉螺母把这个脚链接给他上去，这里用到是三个脚链接，一个大头把塑玉螺母给他卡到琴缸里，六角螺丝给他拧上，这一头塑玉螺母给他上去，然后上这个上这个鞋撑， 把这个塑玉螺母给它卡到行缸里，脚链筋给它拧上，然后把这个大头给它卡上 鞋撑上，这个脚链筋跟这个大头已经上好了，咱们用这个扳手先把它紧一下啊，一会防止它往来回滑。拧完以后，咱们把这个鞋撑给它固定上，先把这个小头卡到这个管束这 角头上去，以后把这个法兰姆给他拧上，然后咱们固定下边，下边也是用到这个塑玉螺母啊，卡到行缸里，塑玉螺母加这个六角螺栓，用扳手把它紧一下啊， 把下边给他紧一下，再紧完以后把这个扭过来啊，咱上这个斜撑，这边是用到一个一百的 o 型管束，把它卡到这个大头里，先把下边给他固定上， 这基本上都已经成型了啊，朋友们，这里我用到的这个管子啊，我是拿了一个塑料的，代替咱那个消防水管，这是一百的管子卡进去，然后用扳手把它拧紧啊， 我刚才调整一下他这个高度啊，这个水果侧向加纵向，这是一套完整的抗震支架，安装好之后他这个管道跟这个管束这条线是垂直的，我把这个管束紧一下，紧一下，一会我倒着拿过来让大家看一下啊，把那个车球壁虎还有那个六角连线补给他上去， 他在项目上用的时候是这样装的，呃，上面这用到一个是这个六角连接母，这是一个车修壁虎，车修壁虎是打到房顶上边的，打到上去以后先连接这个六角连接母，把它拧到上面， 这就是一套这个完整的侧向加纵向水管的抗震支架，这套支架材料用到的是四一乘四一二点零厚的热镀锌钢，包括配件用到的材料不管你用在什么项目上都是验收可以通过的。
粉丝3775获赞3.7万
相关视频

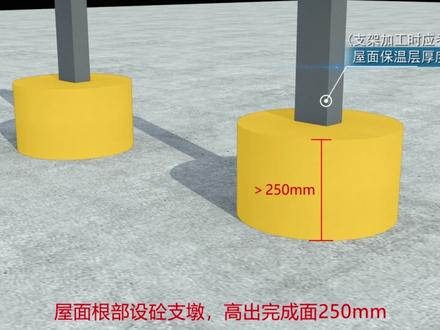

00:30查看AI文稿AI文稿一、支架安装管道门型支架应固定在结构板上，支架固定牢固，间距均匀。屋面根部设铜支墩，高出完成面二百五十毫米。二、管道安装 管道安装横平竖直，管道与支架间采用成品隔热，管托厚度与保温层一致，管托内壁与管道外壁及支架的接触应紧贴管卡处，也应做保护壳。
57远哥砼行
01:37查看AI文稿AI文稿我们来组一套水果的抗震支架，这是所有的小配件，先把四杠竖起来，第二步咱们把万向底座上去，万向底座底下用的是六角螺丝，加上上面这个法兰姆，这边也是一样， 下一步咱们把这个四杠上的包金给他顶上去，这是加紧装置， 呃，我们把它扭过来啊，下一步我们把这个 c 型钢上面这个铰链给它固定好，这个上面用到的这个是塑玉塑玉螺母， 塑玉螺母也是用这个六角螺丝把它拧紧就行。这套也一样啊，把这个铰链接上去，用塑玉螺母把它卡住， 然后上六角螺栓，同样把它拧紧。下一步啊，我们把这个 c 型钢卡上去，这边用到一个法兰姆脚链接套到这个位置，套到丝管位置， 这边也一样啊，脚链接套上去，然后把这个型钢卡到这个万向底座上面，下一步上我们的管束，这用到的是个六五的管束啊，用法兰母把它拧紧， 最后啊把我们这个端盖扣上，这边也一样，把这个端盖扣上，行到这里啊，这个水果的样品就算组完了。这一套支架啊，用到这个 c 型钢，它是组国标的四一乘四 一二点零厚的，包括这个配套螺丝它是用的八点八级的，真八点八级的。还有这个脚链接，包括这个管束都是组五个厚的。这一套看这支架用的材料一点下差没走，不管用在什么项目上验收都是没问题的。
598抗震支架—梁子

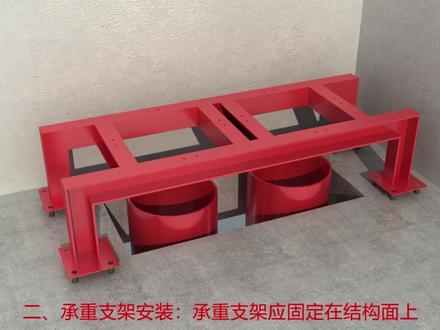

00:40查看AI文稿AI文稿一、套管安装，水管穿越楼板处应设置套管高度高于地面完成面五十毫米。二、承重支架安装。 承重支架应固定在结构面上，型钢支架框架底部距楼板完成面不小于一百五十毫米。从水平转数向的上一层开始设置冷冻水管道，支撑板与支撑框架之间采用硬质防腐木板支撑， 厚度二十毫米，采用镀锌镍栓紧固。三、管道安装，管道安装数值冷却水出屋面管道应做接地跨接，出外墙处做防水封堵。
158远哥砼行
02:12查看AI文稿AI文稿给大家组一套封管抗震支架，这是所有用到这个小配件，包括主材型钢，我们先把这个四个给它穿上扣垫，扣垫给它上去把它拧紧， 这根四个也是一样，先把这个法兰膜拧上，然后找一个这个扣垫上面这个横担给它拧上 口袋给它套上，一边套一个，上面那个恒大再用两个这个法兰姆把它拧紧，这边也是一样，下一步把下边这个恒大给它套上，还是同样的方式， 下边再把这个封裹上的这个包巾给它顶上顶这个包巾用到的这个是夹紧装置， 这边也是把铂金顶上。接下来啊，我们把这个绞链给它固定上，先把这个素玉螺母给它卡上去，把它固定上拧紧就行，这边也是一样啊， 然后咱把这个绞链这一头，这一头也是用到一个素玉螺母，先把素玉螺母给它卡上，把这个小头调过来啊，咱们 脚连接臂这个豁口正好卡到这个丝管处，把这个六角螺栓直接拧到这个新钢，这个塑玉螺母卡到这就行，把这边都给它紧一下啊，刚才就是用手拧了一下，没拧紧， 上端上端也给它紧一下， 最后咱把这个端盖给它上去立起来，你们看一下啊大家 这套风管控制支架到这就是组装完了，上边这个恒大啊，这个型钢实际上就是墙上面这个屋顶，他上面用到的是这个车球壁虎，就是膨胀栓直接打到这个墙里边的，然后四个往下掉的。这一套风管控制支架用的这个型钢是 四一乘四一二点零热镀锌的足国标的，没有下差的，还有这个脚链接也是足尺足厚的，如果用这套控制支架，所有项目上验收是没问题的。
364抗震支架—梁子

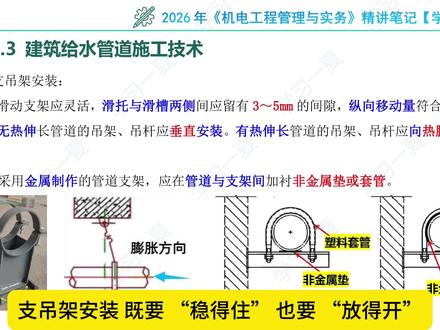

01:32查看AI文稿AI文稿支吊架安装既要稳得住，也要放得开。一、滑动支架间隙三到五毫米，是给管道留的呼吸空间。间 隙太小，管道受热膨胀，会被支架脊柱受力集中，导致管道变形。接口开裂。间隙太大，管道晃动幅度变大，运行时噪音、震动会被放大，影响稳定性。 二、吊杆安装有热伸长的管道，吊杆要反着偏，无热伸长管道。比如普通给排水管，吊杆垂直安装就行，管道不会动，垂直受力最稳。有热伸长管道，比如蒸气管、热水管， 管道受热会往箭头方向伸长。如果吊杆装得笔直，管道伸长时会把吊杆顶弯拉断，甚至把管道顶变形， 所以必须向热膨胀的反方向偏移，相当于给管道提前留好伸长的余量。管道伸长后，钓竿刚好被拉回垂直位置，受力还是稳定的。三、金属支架与管道之间必须加非金属垫套管。 金属和金属直接接触会有两个大问题，一是电化学腐蚀，不同金属直接接触，在潮湿环境下会发生电化学反应， 管道会被慢慢腐蚀穿孔。二是硬接触磨损。管道运行时会有轻微震动，金属支架和管道硬碰硬会把管道外壁磨坏，时间长了就会泄露。加了橡胶垫、塑料套管，这些非金属材料既能绝缘、防腐蚀，又能缓冲、防磨损，一举两得。注意， 无论管道是金属的还是非金属的，只要支架是金属的，就必须加非金属垫套管，目的就是隔离金属接触，防腐蚀、防磨损。
25学习一夏

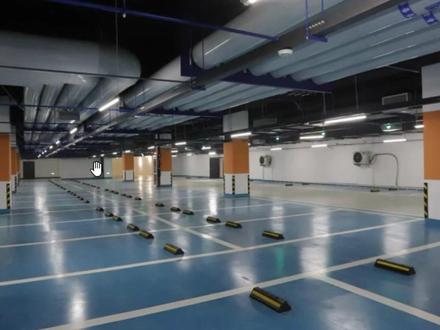

06:15查看AI文稿AI文稿做您身边的机电装工程师。大家好，我是志鹏，欢迎收看机电装。志鹏说我们今天的话题是讲一下综合支架的使用和安装要求。综合支架的使用非常广泛，是机电装中不可缺少的一部分， 通过多专业的管线统筹规划、共用支架来实现优化空间，减少施工冲突和材料的浪费，其核心价值体现在管线复杂、空间净高和施工协调要求高的场景中。综合支架的安装 除了按照安装图集来做依据外，承载力的计算和综合支架材质的选择也非常重要，同样布置的数量也是我们考虑的一个重要的因素。下面我们就共同来探讨这个话题。先来说一下综合支吊架 它的安装有哪些影响因素，这种综合支架它在安装时，我们要知道它不可能呢是一个这样呢，它就取决于有这么一个间距的问题。 还有我们采用它这个管材，它的强度，它的管道结面积的刚度以及它铺设的坡度， 还有管道允许的最大挠度，这些因素呢都有关。还有建筑的结构，梁柱上它需要做牢固的安装，因此呢，这个建筑物本身的结构形式 也决定了我们这个综合支吊架的最大承重范围。我们整个采用这个支吊架的材质，它与管道的垂直负荷、 管道的垂直贺窄以及水平贺窄还有恒大的洁面特性有一定的关联，应按照支撑点所承受的负荷大小和方向、管道的位宜情况，工作的温度是否保温，或者是有保冷 管道的材质等条件，选择合适的支吊架。同时呢，我们也要考虑制作和安装的成本，在满足工艺要求的情况下，考虑它的受力情况， 在保证其安全运行的同时，尽可能采用标准的管托管卡。管吊要以现场实际施工状况为依据， 不断的调整，保证留有检修部件和安装的空间。我们说综合支架多采用这种矩形的架构模式，并在设计过程中要保证其承重结构的固定可靠。我们再来说一下综合支架的施工顺序， 首先你要做结合现场的生化设计，怎么讲呢，就是我要把安装工程中 排水、暖通、电器、消防等专业，它的桥架还有管道要进行生化的设计，各专业管件的综合布置，还有我们上面所说的桥架， 他们的走行方向要制定出初步的方案，再根据这个方案算出它的间距过窄的重量，通过计算尺寸呢 来进行选择制料架材料，最后确定安装大样图，进入加工制作和安装阶段。 安装完成以后呢要进行校正及裁合的实验。综合制架的优点呢就是它能节省空间，对各专业管线的空间站位呢进行再分配，来满足各专业布局和支撑间距的要求。 那么我们来看在这几个步骤中，各专业的管线综合布置是综合支吊架设计的基础，那接下来的四个步骤呢，大家可以参考图集，零三 s 四零二 图集，这里边综合支吊架的制作，还有管材以及使用材料的明细计算 都形成表格，一般的综合支架都会到这里边找到解决方案。我们来说一下综合支吊架总体设计与安装应该注意的一些问题。 我们来看这是超过三百毫米以上的大型管道，这样的管道在设计上要优先选择预埋在地下， 如果非要在地上走的话，那么它的底部的支架呢？一定是落地的支架，只有这种落地的支架最为稳妥来承重。这样有重量的大型管道， 还有较大集中的管线，避免集中排布在车道上方， 我们可以看到这是排布在停车位的上方，主要的交通流线上方可能出现人员密集的场所， 你在这上方要采用必要的安全措施。它要在梁的两侧形成支吊架， 其中水平拉力过大时可以增加斜支撑。再就是超过三百毫米的管道直径比较大的支吊架，它所选用的钢材必须是热轧型钢或者是 h 型钢。 另外就是我们要追寻同类管线共架铺设的原则，电气桥架与供水管线分开布置的。最后我们把需要注意的重大事项罗列出一个表格，请大家截图保存 好。今天的内容就是这些，关注机电安装智朋说更多安装知识讲解，致力于输出有价值的视频内容，感谢您点赞推荐，我们下期视频再会。
134机电安装鸷鹏说
02:19查看AI文稿AI文稿支吊架安装工艺流程工艺流程图 定位放线综合支吊架安装之前应先核对设计图纸，同时参照设计图纸的位置进行支吊架安装前的定位放线。 下料综合支架安装应根据现场尺寸下料装配，切割时应保证槽钢断面的垂直度，开口面朝下切割， 同时下料切割点需进行防腐处理，且不允许在现场进行焊接。底座安装 支吊架安装首先根据以定位放线的位置进行导轨底座的安装，再进行槽钢、立杆及横杆的组装，安装时保证立杆槽钢无弯曲变形， 横向槽钢水平无倾斜、螺纹完整，且与螺母管束配合良好、牢固。同时严格按照两米以内的间距进行支架安装。 槽钢安装支吊架安装应保持垂直、整齐、牢固，无歪斜现象，同时要根据管道位置找正标高中心及水平中心 恒单安装综合支吊架竖向槽钢应注意与两侧墙面保持五厘米左右的距离，同时管线间纵向布置时，应考虑预留三十厘米以上的检修空间。
00:43查看AI文稿AI文稿很多做消防机电老板看到这个抗震支架清单上的 t t l， 这就是 t l 侧向加纵向抗震支架，这边是 t 侧向抗震支架，这个抗震支架的安装啊，它是四十五度，这个斜度不小于三十度，不大于六十度，这就是一套合规的抗震支架。 侧向这一个斜撑那边是没有的，那边有房梁，所以说就打到这边了，他纵向就顺着这个管道，他这就叫纵向，纵向是两个，这就是侧向加纵向的抗震支架。想搞价的话，有个非常重要的点，就是你的现场施工条件，你看这个项目哈层高在四米多，看他这个管道吊高都 不超过六十，还有这个地下室，全是大平层，十几栋这样的楼，干起活来就好干工人们，还有比如你能在管个这个住宿了，或者有个食堂了，这个价格还能聊。
206抗震支架—梁子
00:50查看AI文稿AI文稿抗震支架一定要根据现场实际情况安装，图片上面的这个封管图纸上的布点啊，是离墙一米左右的一个位置，还有一套抗震支架，但是呀，我们工人把这套抗震支架装到离墙三米左右的位置，就是因为他的墙体里面呀卡住已经起到了一定固定作用， 所以说你看，当把这个支架往外挪个三米左右，他会更加结实。还有验收的时候呀，他会根据现场那个实际情况来验收，来的时候一看呀，你把这个支架装到离墙一米的位置，人家说我这墙体已经卡住了，你装到这不是浪费吗？第三个点，就 这个抗震支架，他一定要发挥他的作用，你比如说三年、五年管道出现位移了，他是要追究你责任的。所以我们安装的时候啊，一定要根据现场的实际情况，该安装的地方一定要给他装上，千万不要去偷工减料，老板们都明白了吗？点赞加关注，重庆小五带你抗震支架，路上少走弯路！
01:28查看AI文稿AI文稿我们也来组装一套水果抗震支架，先把这个形钢跟他对齐，里面加上这个塑玉螺母，把这四个塑玉螺母加上之后，然后拿这个梯形连接键，因为他一会要固定丝杆，然后再找几个螺栓跟他固定住，法兰姆穿到丝杆上去， 然后把这个固定住，他这个素玉螺母就是卡到行缸里，然后用螺栓一拧，他就卡死了，因为他边都有这个齿，然后再把这个角连接给他弄上去， 再把咱们的这个包筋跟他放上去，里面跟他卡两个加强筋。像这种今天没带电把手，如果有那个电把手的话，把这个往这一放一打的话，咔他就紧了。装管束之前，这得垫一个这个法兰模，然后再把管束往上一放，上面再卡一个法兰模就行。 装脚连接的时候，它下面得放一个这个塑玉螺母，把这个拧紧，下面这要跟这个拧紧，像现在都卡上去之后，就把这个端盖往上跟它一扣就行， 上完之后把这个再紧一下就行，这就是一套水管抗震支架的样品，你就组装完成，明天去项目上带着样品见客户用。如果你在项目上能用到抗震支架，可以找我要一套抗震支架样品。

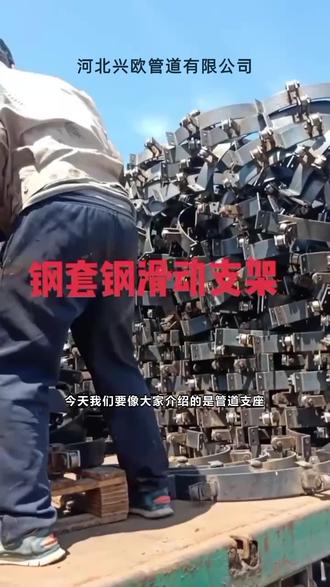

00:31查看AI文稿AI文稿今天我们要向大家介绍的是管道之作以及我们作为专业生产管道之作的源头厂家的优势。我们先来了解一下什么是管道之作。管道之作是一种固定管道，保护管道的装置，它可以分散管道重量并固定管道位置， 使管道在使用时更加稳定可靠。为什么要选择我们作为管道制作的供应商呢？首先我们是源头厂家，可以直接从原材料到生产销售一条龙服务，这样不仅可以确保产品质量，还可以让客户享受到更实惠的价格。
00:20查看AI文稿AI文稿抗震支架为什么有些是两只脚，有些是三只脚？是不是搞错了？抗震支架分为两种，一种是纵向支架，支架的方向投影与管道平行，就是所谓的三只脚，对于刚性管道， 其间距最大不应超过二十四米。另一种是侧向支架，支架方向与管道垂直，就是所谓的两只脚，其间距最大不能超过十二米。
00:47查看AI文稿AI文稿抗震支架一定要根据现场实际情况安装，你看这套封管啊，图纸上的布点是离墙一米左右的位置有一套支架，但是我们工人把这套支架 装到离墙三米左右的位置，就是因为啊，他在墙体里边卡着，已经起到了一定的固定作用，所以说你看把支架往外挪个三米左右，他会更结实。还有啊，验收的时候他是根据现场实际情况来验收的，来了之后一看你把支架装到离墙一米的位置，人家说我这墙体已经卡着了， 装到这不是浪费吗？第三个点啊，就是这个加热支架，它一定要发挥它的作用，你比如说三年、五年管道出现危机了，它是要追究你责任的。所以啊，我们安装的时候一定要根据现场实际情况，该安装的地方一定要给它装上，不要去那偷工减料去。
548抗震支架—梁子
