各位朋友,今天咱们聊聊循环硫化床锅炉,它优缺点都很突出。先说优点,一、燃料不挑,优质煤、劣质煤、煤干时生物质都能烧,适应性极强。二、环保友好,炉内高效脱硫脱硝,轻松满足环保要求。 三、调风灵活,负荷范围宽,燃烧稳定,适合电网波动。四、系统简单,燃料预处理和给煤系统不复杂,投资和维护成本低。五、变废为宝,灰渣活性好,可用于建材,实现综合利用。再看缺点, 一、磨损严重,炉内高速颗粒冲刷受热面容易磨损,检修频繁。二、电耗较高,高峰压风机多,产用电率比煤粉炉高。 三、密封要求高,运行风压大,对炉体密封要求严格,漏风会影响效率。四、热惯性大,启停和快速变负荷操作难度大。 五、特殊排放, no 排放相对较高,需要额外关注。总的来说,循环硫化床锅炉是一种优点突出,短板也很明显的炉型,用好它关键在于扬长避短。

大家好,我是电力虎,今天咱们聊聊循环硫化床锅炉的结构和密封特点。首先,循环硫化床锅炉主要由这几部分组成,炉膛燃料在这里硫化燃烧。气固分离设备,也就是分离器,负责把高温烟气里的大量固体颗粒分离出来。 固体物料在循环设备像反料装置,反料器把分离下来的物料送回炉膛继续循环。 还有一些锅炉会配备外置床,用来调节床温和气温。最后是尾部对流烟道布置过热气、省煤气、空气、预热气等受热面。 在结构上,它有个很特别的地方,炉膛和尾部烟道和常规锅炉一样,采用悬吊结构,受热时向下膨胀。 分离器和回料装置因为重量太大,为了节省钢材,采用的是底部支撑结构,受热时向上膨胀。 这样一来,连接部位的膨胀方向就不一样了,运行时会产生很大的硬力,如果不处理,时间长了就会开裂漏风。所以循环硫化床锅炉的连接部位大多采用非金属膨胀节来密封吸收这种不一致的膨胀。 再说说密封性要求,和其他炉型比,循环硫化床锅炉的运行风压更高,炉膛正压也更大,里面又有大量的细颗粒物料,如果密封不好,粉尘就会大量外漏,既污染环境又影响设备安全, 所以它对密封的要求比普通锅炉要严格的多。以上就是循环硫化床锅炉的主要组成、结构特点,以及和其他炉型在密封性上的不同。


别以为啊,燃煤锅炉都是一个样啊,傻拉黑苏的啊,按照炉排方式啊,分为五种,各顶各,都是工业高手啊。第一种啊,就手烧锅炉了,锅炉界的老黄牛了,纯手动天煤清渣,跟老家的烧土炕也没啥太大区别,结构简单啊,但效率却很高啊, 一般呢,乡镇村里都在用的这个锅炉。第二种就是链条锅炉,直接升级为自动挡炉排,像履带一样在自动走,自动上煤,自动出渣 啊,不用人盯着,稳定又靠谱啊,中小型工厂那些蒸汽锅炉啊,都是用这个方式。第三种就是往复炉排了啊,他灵活的不挑食炉排他前后来回拉,能把那煤给松动了啊,烧的那更好,月制煤了,煤干石啊,都能烧,适应性非常广泛啊。 第四种就是硫化床锅炉了,锅炉里的高端烟了啊,靠沸腾燃烧的方式来烧炉渣呢,还能循环再烧, 环保又高效啊,一般的大型的热电呢,或者是那个供暖锅炉都是用它的啊。最后一种就是煤粉锅炉了,发电机的大胃王啊, 把煤磨成粉,喷进去锅炉里再燃烧啊,火力非常猛,效率也拉满了,个头也大,一般都是火电厂用啊,这种一般的地方用不了,都是火电厂。

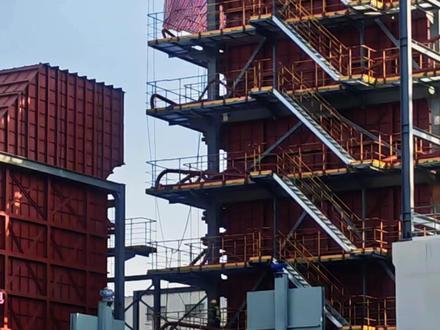

想快速搞懂煤粉锅炉的核心知识,从基础理论到事故处理,这篇问答全覆盖,帮你避开操作和维护的坑,一起来看看吧!一、基础理论一、什么是煤粉锅炉?简单说就是以煤粉为燃料, 把煤粉喷进炉膛里悬浮燃烧的锅炉,现在火力发电厂基本都用这种。二、煤粉燃烧分哪三个阶段?着火准备燃烧燃尽这三个阶段一步步推进,少了哪个都不行。 三、眉粉细度怎么看?就是眉粉颗粒的粗细,常用二九零表示,说白了就是九十微米筛子上剩下的眉粉质量占比。 四、眉粉经济细度是什么意思?就是机械不完全燃烧的损失,加上制粉系统的电耗,两者加起来最小的时候,那个眉粉细度就是经济细度。 五、煤的挥发分对着火影响大吗?挺大的,挥发分越高,煤越容易着火,燃烧也越稳,挥发分低的话着火就费劲。六、挥溶点的三个特征,温度、变形温度 d t、 软化温度 st、 融化温度 f t 这三个温度是判断结扎的关键。 七、煤粉锅炉主要热损失有哪些?排烟热损失、化学和机械不完全燃烧热损失、散热损失、排污热损失,这几项是主要的能量损耗。八、理论空气量和过量空气系数理论空气量是一千克煤完全燃烧 不浪费空气时需要的最少空气量,过量空气系数就是实际供风量和理论空气量的比值,为了让燃料烧透。九、炉膛为啥要保持负压?还能为啥防止火焰高温烟气喷出来伤人,烧坏设备,保证运行安全啊。 十、自然循环锅炉的动力来自哪?就是下降管理的水和上升管理汽水混合物的密度差,靠这个自然循环。 十一、控制循环锅炉比自然循环多了啥?多了循环泵靠泵来辅助循环更稳定。十二、水冷壁 省煤气、空余气、过热气在热气的作用,水冷壁吸炉膛热量保护炉强省煤气加热,急水降排烟温度,空余气加热。一、二次风帮煤粉着火。过热器把饱和蒸汽加热成过热蒸汽,再热器把气轮机高压缸排气再加热,提高效率。 十三、一二三次风各自干啥?一次风送煤粉给初期着火供氧气,二次风补氧气搅混烟气帮燃净。三次风主要送细煤粉,保证烧干净,多见于储藏室制粉系统。 十四、煤粉水分太高或太低都不好对,太高的话流动性差,一节快,独管着火也难, 太低的话容易自流飞扬,还容易爆炸。十五、炉膛结扎受热面积灰有啥危害?结扎会导致气温偏高,受热面磨损,锅炉出力下降,积灰会让传热变差,排烟温度升高,效率降低。 十六、煤粉爆炸需要啥条件?合适的煤粉浓度,足够的氧气,点火源,还有密闭空间,这四个条件凑齐了,就容易出事。 十七、锅炉冷态启动步骤,先检查在上水,然后点火升压,最后炀气,一步都不能乱。十八、紧急停炉的情况有哪些?严重缺水,满水抱管灭火,烟道在燃烧,这些都得紧急停炉。二、设备结构 一、炉膛和炉墙的作用炉膛给煤粉燃烧提供空间,保证烧透炉墙主要是保温密封,固定炉膛形状。二、燃烧器常见布置方式,前墙前后墙对冲,四角切圆,这几种比较常见, 四角切圆着火吻,燃烧充分。三、送风机、引风机、一次风机各自作用,送风机公燃烧所需空气引风机、排烟器维持如糖负压一次风机专门送一次风,输送煤粉。四、空气预热气分哪类?回转式和管式回转式体积小,传热好, 就是要注意漏风。五、磨煤机有哪些类型?球磨机、中速磨、风扇磨球磨机适用煤种广,中速磨电耗低。风扇磨适合高水分和煤。六、安全阀的作用,锅炉超压时自动开泄压保护设备,不然容易出危险。 七、 mft 是 什么?主燃料跳闸锅炉最高级别的紧急保护动作后会切断所有燃料,磨煤机,给煤机都停。八、锅炉四、管指啥水?冷壁过热气,在热气省煤气, 这四个是锅炉的核心受热面,也是容易出问题的地方。三、运行操作一、运行时重点看哪些参数?水位,气压、气压、炉膛负压、氧量、排烟温度,这些参数不能乱。 二、气包水位正常范围一般是五十毫米,太高太低都不行,高了蒸汽带水,低了水循环会出问题。三、变负荷操作有啥讲究?增负荷,先加风后加煤。减负荷,先减煤后减风,顺序错了容易出问题。 四、磨煤机启停步骤,启动先检查再启润滑油,投密封风暖膜后再气给煤机 停止,先停,给煤吹扫干净再停膜,停润滑油。五、吹灰和排污要注意啥?吹灰要按顺序,低负荷时别吹,容易灭火。 排污要低负荷进行,时间别太长。六、燃烧不稳咋处理?头油愕然,减负荷,调整风粉配比,疏通堵管,尽快让火焰稳定下来。七、严重缺水,赶紧谨记停炉,不然水冷壁容易爆管。四、检修维护一、锅炉检修分哪类? 大修、中修、小修、零修,不同检修级别修的内容不一样。二、检修前要做啥准备?停炉冷却、通风、吹扫、放水、断电,还要挂牌警示,安全第一。三、受热面检查重点 看磨损、腐蚀、变形、裂纹,尤其是高温段和弯头,容易出问题。四、磨煤机检修主要做啥检查,衬板、磨滚、轴承,还有润滑油系统,这些是核心部件。 五、检修后要验收啥?看资料,做试验,查外观,还要是运行没问题才能投用。六、两票。三、制制啥? 工作票、操作票、交接班制、巡回检查制、设备定期试验制是安全运行的关键。五、事故处理与综合一、紧急停炉要点 m f t 动作后切断所有燃料关,减温水,保持通风,密切盯着水位。 二、煤粉仓自然咋处理?停止进粉投消防蒸汽,密闭降温,千万别通风,不然会加以燃烧。三、水冷壁锅热气泄露咋处理?能维持就将负荷运行,要是恶化了赶紧停撸,防止损坏相邻管子。 四、锅炉环保控制指标有哪些?烟尘、二氧化硫、氮氧化物生成都要符合标准。五、煤粉锅炉发展方向,高效低排放、智能化、灵活调风,适应现在的环保和运行需求。

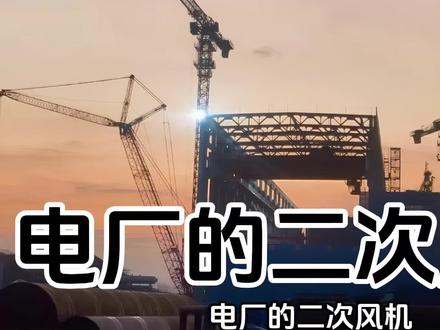

电厂的二次风机,燃煤电厂的锅炉呢,主要有硫化床锅炉和煤粉炉。我们先看硫化床锅炉,这种锅炉将煤破碎成小煤粒,然后送入炉膛,之后在一次风的作用下, 小煤粒与床层物料充分的硫化。而二次风是助燃风,他不参与硫化,他补充燃烧需要的氧气,保证燃料充分的燃尽, 搅动混合,强化燃烧,降低炉膛温度,防止结焦,降低氮氧化物的生成。接下来我们看煤粉炉,他把煤磨成极细的煤粉, 然后由一次风把它带入到燃烧器。图中的送风机就是二次风机,它是不携带门粉的,直接送入炉膛的热风,它的作用呢,形成周界风、夹心风,冷却燃烧器等等等。接下来我们看电站丝炉。 g 二第十二道题, 启动 b 二次风机,我们看题目解析,第一步呢是打开二次风机的出口门, 第二步呢是启动二次风机。第三步呢打开路口导液到百分之五以上,并且控制好炉膛负压。接下来我们看 dcs, 先打开二次风机的出口门, 然后点击二次风机的 m, 弹出对话框,将它启动。最后一步,打开风机的路口挡板到百分之五以上,并且调整好炉膛负压,这道题就做完了。
