地面站拖点法技巧
今天给同学们讲的这道题还是比较有意义，他打破了我们常规的作图方法，先画图，再旋转，再定起飞点。这里的作图的步骤是先做图，再定起飞点，然后再旋转，再去剩下的一个步骤。 好，我们这里讲我们的第一步，我们的一个画图，我们画图的这一条件，他给的是扫描航线长度为 a， a 是 我们的三十，间隔为 b， b 是 我们的一百米。 好，做出图形的条件就是三百米的一百，这里啊，因为是一点到二点，是从右往左的，所以说在我得到一个条件啊，这里就是我们的一个负三百，间隔一百十二个点，利用这个条件，用软件的模板就能做出我们的图形 啊，这里用软件啊，做我们的第一步画图，这里会是我们第一步，这里啊，选择我们的模扁编辑器，选择工形啊，这里啊，我输入零度，方便我后面计算我的角度，这里选择插入。 好，我们这里它的高就是我们的间隔为一百啊，这里是从右往左，我这里就输入负三百，长度是三百 那么个点，是十二个点。好，这里选择，这里一添加，那么图形就做出来了，让我们进行一个检查，这里是从右往左三百，长度三百，间隔一百十二个点，明显这里图形就是对的 啊，这里二杠三，就是我们的一个零度，这个是非常重要的一个，因为我们后面的一个点啊，是很需要的，那这里啊，第一步就做完了， 这里做，我们第二步定起飞点，因为这里把起飞点当做了旋转，所以说我要先确定起飞点，再做旋转。好，起飞点条件啊，我的条件二，起飞点到二点，距离三百米， h 杠二和二杠三横向相同， 这里我们如图，这里所示，二杠三是往上走的， h 杠二要与二杠三相同，而且啊，就在二点的下面，因为这里出现三个，所以他们在一条直线， 因为在作图时，我二杠三的度数为零度，起飞点的条件需要的是二到 h， 所以 说二到三零度，那么二往下走就是我们的一百八十度，距离这里三百米，所以说能得到条件二杠 h 一 百八十度，三百米， 这里做我们的第二步定起飞点。好，这里啊，我们就选择我们的精准点，二点这边，这里二到三是零度，那么二到 h 往下走就是我们的一百八十度，距离为三百米。好，这里选择我们的一个起飞点。 好，这里一添加，我们起飞点啊，这里就做出来了，我们检查一下 h 杠二和 h， 二杠和二杠三的横向啊，这里啊，明显就相同，所以说我们这一条件就满足了，第二步就做完了。 好，第二步做完，我们做第三步横向旋转把，这里给的条件是一号点位于 起飞点 s 一 方位，我们能得到 h 到一箭头位，于是指向前面，所以说能得到一百三十五度，这个 h 到一我用的是华克，刚好是我需要的条件，所以说我们直接 h 杠一旋转即可啊，用软件进行操作，这里做我们第三步横向旋转。 好，这里点击横向旋转，我们得出的条件是 h 点到一点为一百三十五度。好，这里选择 h 和一一百三十五度啊，进行一个确定就能得到我们的条件。好，我们这里检查一下一点位于 h 的 一百三十五度方向， 明显啊，这里就满足。第三步我们就做完了。好，旋转完之后做我的第四步，经纬度平移，这里给的是起飞点经纬度度分秒模式，大的这个为一是我们的精度，小的这个是我们的纬度。 好，我们这里用软件来进行一个经纬度平移，这里做我们第四步经纬度平移。好，这里选择航线平移，这里给的我们是起飞点度分秒的模式进行一个转换。好，这里给的是精度幺幺六五六 三六，输入纬度二六三六三六。好，我们这里平移过去之后，右键定位我们的一个起飞点， 定位过去之后啊，这里给的起飞点，我们在这里进行一个检查，很明显这里转换之后啊，很明显这个起飞点的精准度是满足我们的条件，所以说起飞点这一步我们也做完了。第四步完成。 好，这里啊做我们的第五步，剩下的条件，这里给的我们是扫描航线，这里给了不闭合不循环，这个是我们的条件。圈起来， 这里给的高度为 c， c 是 我们的六十五米高度水平速度为 d， d 是 我们的四米每秒，这里垂直速度为一，一是我们的三米每秒。 好，这给的是停止转弯停留时间，不做要求，圈起来，在这个条件啊，我们的图形条件剩余的。好，这里也就得到了。我们这里啊做我们的第五步图形剩余条件，这里做我们第五步剩余条件， 这里因为他给了，就给了一个高度高度为六十五米，就说我把起飞点的高度，航线高度，还有我的返航高度啊，都统一设置成一样 啊。这里设置完之后，这里给的水平速度为四米每秒啊，这里改选择四返航速度啊，也改成水平速度即可，改成四覆盖爬升速度为三米每秒。这里保存就行 啊，停留时间不做要求啊，这里不循环不闭合定点转弯啊，这里条件就输入完毕，这里再检查一下我们的条件，看一下这里已经满足从第一步到五步，我们图形啊，你就做完了，同学们，你们学会了吗？
粉丝7088获赞5.2万
相关视频
02:29查看AI文稿AI文稿最近考场出了很多关于双起飞点的地面站，呃，那大家就跟着我一起看一下这道题，换一下思路啊。我们先审题，第一个就是一到二等于二到三啊，首先可以确定一到二的边长是等于二到三的，那我们在这个条件得出来连接我们的一三啊，这个三角形必定是个等腰三角形。 然后又看，一到三等于一百米啊，一到三等于一百米，等于说我们知道这条边是一百米的底边了，然后角一等于角一等于一百三十五度啊，这里等于一百三十五度。 那么从第一个条件也可以知道啊，这是个等腰三角形。那我们可不可以假设这里是四十五度，这里变成九十度啊，这里也就变成四十五度了。好，这里就变成九十度，那我们这个三角形就是属于一个等腰直角三角形， 那我们的一二边和二三边，他算出来应该就是七十点七啊，七十点七大概啊。然后角二等于角三等于九十度啊，角二等于角三等于九十度，这都不用再看了，风向为东北风，起飞点到四点等于顺风。我们去理解这句话，顺风， 东北风是指风的来向东北，指的是四十五度，意思就是说我们是从四十五度吹过来的风， h 到四为顺风，也就是我们四十五度斜 相对应的也就是我们的二百二十五度，也就是 h 点到四点等于二百二十五度啊，这是我们起飞点的条件，其他的条件图形上都没给，所以这道题也是比较好做一点的啊。然后再看第五个条件， h 点到二点是五十米啊， h 点到二点是五十米， h 点到一点和 h 点到三点的距离相同啊，我们可以先去 思考一下，我们怎么样去满足第六个条件，起飞点到一点和起飞点到三点的距离相同，我们第一个首先想到的肯定是在这里，在一三点中间去做一条线，对吧？那这样将他们平均分开，这边是五十米，这边也是五十米， 然后起飞点到二点又是五十米，这样去假设的话，我们这个条件同时满足了。这两个条件同时满足，这样的话也有助于我们去算他的边长， 两个等腰都是五十，那他的底边算出来肯定也是七十点七，跟我们算的边长是一样的，由此可见我们的所有的假设都是成立的。然后我们开始画图，正常去一到二，二到三，三到四去画出来图。那我们这边的 啊，这边的这个边长应该怎么去算呢？啊？这边的怎么边长怎么计算？这里也是九十度啊， 两条直角边都是一百米，那这条边也就是一百一十，一百四十一点四米了啊，这就是我们整个图形的一个做法，到最后去进行一个旋转航线就可以了，起飞点的位置是处于这里的。
791濮阳悟飞无人机培训-侯教
01:05查看AI文稿AI文稿一觉醒来天塌了，因为难度过高，重考你敢信？安徽零二地面站考试现场，我们先来看一段视频，错，对于否我们不做评价， 这种条件算是算不了一点了，但凡出题的六分钟能算完，也不至于重考，那么我们直接上斜修就非常简单了。我们做完正图，在二三中间插入一个三号航点， 如果要满足角 h 二一为三十五度，现在这个二三航线方位角就必须是三百零五度，因为二一现在是二百七十度，加三十五度就是三百零五度，这个大家都能理解，那么我们拖动这个三点十二三航向为三百零五度， 三四距离为四十米就可以了。拖到位置之后，现在这个三点就是起飞点位置，我们用起飞点覆盖三点，删除这个点，旋转三二航向为一百二十度即可。 最后调整高度、速度、经纬度，非常简单，就不一一演示，在你不会算的情况下，斜修应急非常好用，谁用谁知道。
2292宁夏无人机培训基地—猴教练
04:05查看AI文稿AI文稿今天我们来讲解无人机地面站考试真题之假角类型题，从解题到绘图，带你吃透无人机地面站的核心考点。拿到题目，我们把相应的解析步骤写到我们的题目上。首先第一步，明确我们图形的角和边。可以看到我们本道考题呢为我们的直角梯形类考题，一二的长度是六十米， 三四一百四十米，角二，角三等于九十度，角四等于六十度。好，现在我们来做一号点关于三到四这条航线的垂线 减屁，那么我们的四到屁是不是就等于三到四？减去一到二一百四十米，减六十米等于八十米。由于角四等于六十度，那么我们角一这个地方等于三十度， 三十度所对的边是斜边的一半，那么斜边四到一就等于一百六十米，我们的三到屁就等于八十倍根号三米，那么二到三也等于八十倍根号三米。好，现在我们来进行解析的第二步，画图，打开地面站软件，新建一条横线，来到相对坐标，编辑器 先任意画一点 h 到一，然后我们的一到二是往西二百七十度六十米，二到三是往北零度八十倍根号三，也就是一百三十八点五六米三到四往东九十度一百四十米， 四到一二百一十度一百六十米。好，那么我们的图形就绘画完成了。好，现在我们来进行解析的第三步，旋转， 旋转的核心呢在于找到题目当中的横向条件，可以看到题目告诉我们二点到起飞点呢，是三百一十五度八十米，二到 h 三百一十五度八十米。然后题目又告诉我们， h 一 二等于三十度， 假角朝向图形的外侧，我们来找到一到二假角朝向图形的外侧，那么我们的起飞点就在这个位置，大概角 h 一 二等于三十度，二到 h 等于三百一十五度 八十米，那么我们怎么来画我们的起飞点呢？可以看到我们的一到二是往西二百七十度，那么我们的一到 h 是 不是就是二百七十度，逆时针旋转了一个三十度，就是二百七十度减三十度等于二百四十度，然后我们的二到 h 三百一十五度八十米。好，现在我们来到我们的航点列表，把我们的一到二号点进行交换，交换之后呢，我们就能够去找到一到 h 二百四十度，以及二到 h 三百一十五度八十米准确的位置了。我们再次来到我们的相对坐标编辑器，选择我们的二号点，我们给他一个比较长的距离两百米，去插入我们的二号航点， 然后我们用鼠标拖动我们的 h 点，使我们的一到 h 在 二到 h 的 这条航线上达到八十米的距离，然后我们来把我们的三号点给删掉，再次回到我们的航点列表，把我们的一到二进行交换 好，那么我们的起飞点就找到了。好，那么我们的起飞点就找到了。找到了我们的起飞点之后呢，我们来到航线旋转，题目告诉我们二到 h 是 三百一十五度，选择二号点，选择 h 点， 输入我们的度数三百一十五度，点击旋转，那么我们的图形就旋转好了，起飞点也找到了。好，现在我们来进行解析的第五步 改条件，可以看到题目告诉我们航线高度为五十米，水平速度、垂直速度分别是五米每秒和三米每秒，然后我们的航线起飞点的经纬度 图形闭合并循环，循环圈数大于一圈，转弯方式为停止转弯，各点停留三秒。好，现在我们来进行条件的修改，我们把起飞高度、航线高度、返航高度都改为五十，然后我们的水平速度是五米每秒，垂直速度三米每秒，各点停留三秒，航线闭合循环， 且循环圈数大于一圈，我们的转弯方式为停止转弯，也就是我们的定点转弯。好，我们现在来到航线平移，选择我们的起飞点，输入相对应的经纬度条件，确认无误后，点击平移鼠标右键找到我们的起飞点，那么我们的整道图形就会画完了。
456-王与其
05:08查看AI文稿AI文稿恭喜你刷到我，说明你地面战要一把过了。这个是粉丝投稿，云南零一的，不知道是哪一天的， 我们就先把题抄下来，好，题目抄下来了，我们看一下题。看了，他只要求了一个个点间隔大于二十米，其他的就没要求了， 可不可以画成正方形也可以，他没要求，那就是可以好图形闭合循环各点大于二十米，一点高二十二点，高二十五，三点高三十四点，高二十五，水平速度、垂直速度这些都是填空的， 难点就在这里。由于空域限制，起飞点要先向东北，就是 ne 方向飞三百米到到达避让点， 然后再从避让点出发，向西北方向就是 n w 方向飞六百米到达一点。换一下， 换个坐标系，从起飞点出发，往 n e 方向， e 是 这， n 是 这 n， e 方向是这四十五度三百米到达避让点，那从避让点倒回去，倒推回 h 点就是二百二十五度三百米， 再画坐标轴变向点，向 n w 方向飞六百米，这个是三百一十五度 到达一点，那一倒推回来一百三十五度六百米，倒推回变向点，就是这个好做题速度。第一步， 把图画出来的同时，把一高是多少，二高多少，三高多少，四高多少给它全部弄好，长度的大于二十就行，那如果太小了，它离这些点就太远了，就不好看。我给他弄的长一点，我们弄个二百米，一到三 为二百米，三到二为二百米，这样可以了，这样就好画了。好。第二步， 根据三到二为 w， s 方向， w s w 在 这， s 是 这 w， s 在 这就是二百二十五度，就是三到二的横向二百二十五度，把这个图形旋转出来。第三步，通过一点倒推出避让点。 第四步，通过避让点倒推出 h 点之后就是枯燥的填空了。好，我们开始作图。第一步，点出一点开始画图，二点是九十度二百米，三点零度二百米， 四点是二七零度二百米。好，进入航点列表，把二点和三点对调一下，一点是一点是二十米保存， 二点是二十五米保存，三点是三十米保存，四点是二十五米，保存好就可以了，我们手动闭合一下，是否闭合是好，闭合成功。 第二步，旋转单到二的横向是二二五，旋转好，旋转成功。 三到二是二二五，二到三就四十五。第三步，通过一点倒推出避让点，我们这个点一个点就不好看了， 把六点点出来，坐标为二点，覆盖六点，把六点平移过去，现在通过这个二点来倒推避让点，避让点向三百一十五度飞六百米到一点，那一点倒推回去，就是往一百三十五度方向飞六百米 就到达避让点了。好，六点为精准点，角度为一百三十五度， 距离六百，覆盖一点，添加避让点，就在这避让点。现在知道了，那再通过避让点倒推 h 就 行了， h 往 n e 方向四十四十五度， h 往四十五度方向飞，到达避让点，那避让点倒退回去就是二百二十五度。三百米，精准点为一点，方位角为二二五度，相对距离三百覆盖起飞点。添加 好，这里就是起飞点的位置。之后就是填空，看一看闭合循环，循环水平速度是两米每秒， 垂直速度一米每秒，停止转弯，停留时间没说好，这道题就做完了。最后靠看六号点 画蛇添足的，这个点他高度应该要和一点是一样的，一点高是二十，一点在这了，这是 b 样点了，那他得和二点的高度一样，二点高度是二十，那六点的高度要是二十保存好，这道题就做完了。
61王大山
01:12查看AI文稿AI文稿八十人只过四人的避让点真题，快速斜修教学！第一步，做图形，随便点个起飞点，打开圆形模板工具，直径输入六百米，行点数量输入六个 方向，选择顺时针，打开最下面的闭合，点击新建预览没问题，点击生成。第二步，旋转横向，要求三号点位于二号点西偏南二十度，那么二三的横向就为二百五十度，在旋转工具里面，旋转二三的横向为二百五十度。第三步，反推避让点和起飞点， 要求途中二号点位于避让点 n w 方向五百米，那么反推过来避让点就位于二号点一百三十五度，方向五百米。我们以二点为精准点，插入一点，也就是避让点 方位角输入一百三十五度，距离五百米，点击确认，现在避让点就做完了。接着反推起飞点，要求向 se 方向飞行六百米，到达避让点，也就是现在的一点位置， 那么起飞点就位于一点 n w 方向，也就是三百一十五度方向六百米。我们以一点为计算点，做起飞点距离六百米，角度三百一十五度，点击确认，现在起飞点就做完了。最后调整高度，速度，停留时间等等，非常简单，就不一一演示。
03:00查看AI文稿AI文稿大家好，这里是六分钟地面站，上次更新理论部分的基础内容基本告一段落，今天开始全新的合集实战讲解，我会每期更新一道有讲解意义或者是难度比较高的题目啊，以及三角函数啊，删点拖点这种携球大法作为内容来展示。 也欢迎大家点击评论区的置顶链接，加入群聊与我交流。咱们掌握理论也要具备实战能力，否则就是纸上谈兵。核心在于我们只有六分钟的时间，必须规划好每一秒内容，才有十足的把握。 这个思维导图大概就是做题的顺序和时间的分配，先右边后左边，左右各是三分钟，右边用的长就跟左边借自己在练习中对每一个环节到底需要多少秒，自己记个时啊，可以按这个顺点填在上面，跟左边借时间的额度，心中有个数， 大概就是这个顺序吧。咱们是先读题，然后草稿阶段把图和难点全部干掉啊，最后就是画图，后边没有难度啊，但是需要细心补漏条件啊，最后就是检查，当然了，能偷时间尽量开偷啊，发卷了能看先看考官代读题目的时候把条件都匀一遍， 时间是最宝贵的，今天我们来品一品，四月十三日安徽灵儿官。关键字通过率极低，三角函数拖点大法计时开始读题等腰直角三角形给了边长转图条件也有 h 点是一个夹角双条件。 ok 了，这些就是我需要的，再看看有没有比较坑爹的条件。 好像没有啊，比较正常，草稿阶段最好动动笔啊，边长标上转图三到二是一百二十度 h 双调键啊，这边是给角度，这边给长度，那么自动闭合扇点好像都不好做，画长线找焦点也不行。角度是非常规角度啊，硬做就是三角函数，斜修就是拖拽， 那么先拖点试试吧，把最终图形先想象出来，大概就是这样，然后画一个四点啊，去拖这个点，让上面对长度，下面对角度。那么咱们接下来的步骤就是先画图转图，再加一个点开始拖转， 旋转后显示的角度一到二是七十五度，那么二到一的度数就是七十五，加一百八等于二百五十五度，这个加角三十五，也就是这条边最终应当显示的度数是二百五十五，加三十五等于二百九十度，那么加点开拽 开拽也是有技巧的，你先保角度的这一边到二百九，然后顺着二九零到延长线方向去拽点，直到上边是四十就行了，这很轻松吧。然后赶紧把 h 点覆盖到三点零米处，然后把三点删除，完事。 考官，你个出这种题有意义吗？看看时间呀，有点快啊，一分来钟没事，那咱们就有充足的时间去改条件和检查啊。这这题比较简单，我就跳过了， 然后就根据这个题吧，下一期我会出一个针对起飞点双条件啊，用三角函数思路的做题方式， 我尽量用无脑你能听懂的方式来讲，你说哎呀，我数学不好，没事，只要你学历不低于小学五年级，肯定能做啊。愿意看一看呢就请收藏下和解啊，明天中午十二点准时更新，帮我攒攒完播率啊，不愿意看的呢，也看一下，帮我攒攒完播率，谢谢！
11846分钟地面站
06:26查看AI文稿AI文稿恭喜你刷到我，说明你地面站要一把过了。我是王大山，我们今天继续来做题，开机打开抖音地面站真题搜索，就做这个吧。广东零三，五月六号的， 我们首先把题目抄下来。好，现在题目抄下来了，我们看一下题，这个是五月六号广东零三的考题，是一个猪蹄形，我们先看这个条件 规划一个 b 和五边形循环直行，一二等于二，三等于三四零四五等于一，五等于 a， a 等于三百米，我们标出来 三百，他每条边都是三百，三四连三四都是三百，那很有，那就显而易见了，我们做个辅助线，三到五也是三百，这里面是一个等边三角形，横格为 b 水平速度，垂直速度，停止转弯，这些都是填空的角二等于角一等于九十度。 可以可以，好看一下附加点，第一个 h， 第一个一点的经纬度，这个是填空的，最后才来管。第二个空域限制 h 要先往 se 方向飞六百米，飞到避让点，那我们就画坐标，从 h 点出发，往 se 方向 非六百米到达避让点，我们用一个英文字母代替。六百米，一百三十五度，那从避让点倒推回去，倒推回原去点就是三百一十五度六百米。好，再画一个坐标轴， 一位于避让点的 n w 方向五百米处，位于位于避让点那中心点就是避让点， n 是 这 w 是 这 n， w 是 这个方向，三百一十五度 五百米，这个是一号点，那倒推回去，倒推回去，从一点倒推回避让点，就是一百三十五度五百米。然后 第三个条件，二位于一点，二位于一西偏南二十度，又画作标准位于一点一点就是中心点， 西在这，南在这正西向南偏二十度，二十度就等于就等于二百七十度，逆时针转二十度就等于二百七，减二十等于二百五十度， 这里是二点，那一到二就是二百五十度。好，这道题就是第一步画图，然后第二步旋转，根据一到二是二百五十度旋转。第三步倒推出避亮点，我们在 h 和一的中间加一个点， 然后把它把 b 样点倒推出来。第四步倒推出 h 点，最后第五步就是填空了，就枯燥的填空了。好，我们开始画图，第一步点出一点，然后开始画图，二点是零度三百米，二到三 九十度三百米，然后是我们先画四点吧，一百八十度三百米，然后中间加一个点，我们往这边拖，拖到三百的时候，大概这个就出来了， 三到四的话就是二百四十度三百米四，零度三百米，二四零度。好，五点的话就是他已经现成了的一百二十度三百米，最后回到一点二七零度 三百米，就这个画，这个不用画，我们点出来，把这个闭合点出来，他直接就有了。好，第一步把图画出来了。第二部旋转一到二的横向是二百五， 我们找一找旋转工具，一号点，一号点是一点，二号点是二点，角度是二百五十度，旋转好，一 到二二百五十度就有了。第三步倒推闭上点，我们在这加一个点，加一个点就就有点怪了，那我们在这加个点吧，加个点把它拖到这来，这个图就不怪了。相对点移动精准点为二， 方位角零，角度为零，相对距离为零，覆盖信号点，添加好这个这个图就不怪了。 然后我们现在倒推避让点，从一点倒推避让点，避让点到一点是三百一十五度五百米，那一点到避让点就是一百三十度一百三十五度五百米， 计算点为七方，位角为一百三十五度五百米，覆盖一点，添加好，这样的话从一点往三百一十五度方向飞五百米，正好就到达了任务开始的一点，这样点就出来了。 最后第四步，通过避让点倒推 h 距离到避让点是一百三十五度六百米，那避让点到 h 的 话就是三百一十五度六百米，精准点为一点，就是这个避让点方位角是三百一十五度六百米， 覆盖起飞点，添加，覆盖起飞点，精准坐标为一，添加好，添加成功。这个意义在哪呢？ 由于空域限制， h 要先往 se 方向飞六百米，飞到这个避让点，到达避让点以后，这个一点位于避让点的 n w 方向，这是飞过去了，又飞回来，高度又没变，就这样飞回来了， 这个图就出来了。之后就是填空了一点的经纬度，因为我们在这添加了个一点，所以现在图上的这个一点变成二点了， 所以平移的参考点是二点，精度是幺二三幺二幺七，纬度是二十七四六三六，平移平移成功。 好，好像到海里去了，确实在海里航线高度为六十六十水平，速度为四米每秒，垂直速度为三米每秒， 停止转弯，每个点停十七秒，闭合循环。好，这个图就做出来了。
26王大山

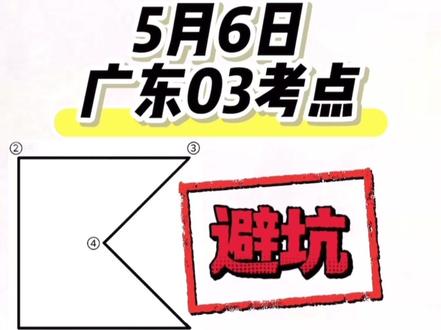

01:02查看AI文稿AI文稿通过率极低的五月六号广东零三顶站解析来了。第一步，正北图已知所有边长为三百米，角一等于角二等于九十度，所以三四五是个等边三角形。 这个猪脚是个典型的六十度猪脚，看见六十度猪脚就是二百四和一百二，所以三到四是二百四三百米，四到五是一百二三百米正北图完成。 第二步，图形旋转已知二位于一西偏南二十度，所以是即准点一到二的二百五十度，旋转完毕。 第三步，起飞点空域倒车，已知 h 线向 se 六百米到达避让点，也就是倒车方向三百一十五度六百米，然后一位于避让点 n w 方向五百米，也就是倒车方向一百三十五度五百米。 倒车步骤是上下兑换，所以击准点一一百三十五度五百米，插入 h， 得到避让点一号点。第二步，避让点一号点三百一十五度六百米覆盖 h。 第四步，逐行清线，要避坑的是提卡图形，一号点的进位度是我们完成图形二号点的进位度，所以是二号点进位度平移图形完成。
396低空无人机小艾
02:05查看AI文稿AI文稿哈喽，大家好，今天来给大家来讲解一下垂起地面站的使用方法。好来大家来看这个页面啊，我们从左边这一列开始来算，这个是测距仪，测量每个点到每个航点的距离和度数， 这个就是寻找寻找起飞点的位置，就比如说我可以把图拖一下，然后快速找到起飞点的位置，然后这个是放大和缩小，然后我们来看右边，右边这个是经纬度的坐标转换， 然后以及添加行点的功能。就比如说我们画图，你看从零点到一点的距离和度数，我们都可以在这个页面里面打出来。 然后这个是地面站非常实用的功能啊，就是撤销撤销按键，就比如说我把我这一步把物物操作，然后把四点挪到这边了，然后我可以返回上一步， 然后我们来看这个页面，这个页面是来设置起飞盘旋圈和降落盘旋圈的，主要是设置这两个圈， 首先第一个就是设置起飞盘旋圈的高度、半径，然后第二个这个页面，这个这个页面是设置起飞高度，就是由多选 e 模式转换为垂起固定 e 模式的高度，就是 然后这个起飞航向，起飞航向要根据当时的风向来数，比如说我的风向是东风，对吧？那我们是不是要把这个起飞航向朝到九十度九十度的方向去， 然后这就满足了东风的条件，然后降落盘旋的条件，然后这个是降落点的经纬度，然后以及降落盘旋的高度和半径，然后最后一个就是设置所有航点的 高度、半径，然后以及盘旋圈数，然后这个就是你可以重新提升任务啊，然后让航线整体循环几圈啊？就这么写。好，这就是本期的吹起地面站的页面讲解。
135垂起固定翼执照培训
00:40查看AI文稿AI文稿很多同学说最近地面战虫规划考试中要求将起飞点向某方向平移多少米？明明很简单的操作，但是脑子就是犯蒙。今天出一期教程，非常简单， 原理和我们航点平移是一个意思。比如现在要求将起飞点向东南方向平移五十米，那么我们以起飞点为基准点，新建一个六点方位角，输入一百三十五度距离五十米，然后以这个六点为基准点，做起飞点距离、方位角都输入零，点击确认，最后删除六点就 ok 了。 再比如要求将起飞点位置平移到四点位置，那么我们就以四点为精准点，做起飞点距离、角度都输入零，点击确认就 ok 了，就是这么简单。
- 04:08查看AI文稿AI文稿
大家好，这里是六分钟地面站，今天填一下之前埋的三角函数的坑，还是这个题目，其实任何起飞点双条件都可以这么做。三角函数的思路啊，就是我刚学习地面站的时候，我就以为这玩意考察的就是这方面知识点， 谁知道这么多邪修大法，倒是给我们学院派政统整不会了。三角形的万千定律之中有一条正弦定律，就是这个公式， ab 三 a 等于 bb 三 b 等于 c， b 三 c 这个公式的含义，横线上边是边长的长度，横线下边是角度对应的 sin 值。 sin 又是什么？它就像根号一样，是一长串数字的代号。 sin 的 写法就是 sin 加角度，它就代表一串神秘代码，是可以用计算器按出来进行数学运算的。 也就是说，每一个角度加上 sin 后，都会变成一串神秘代码。咱们地面站中这种 h 点双条件，恰恰可以很好地使用这个方法， h 到一边给角度， h 到另外一边给长度用这个公式就是一个一元一次方程，小学五年级的难度。现在咱们看一下具体怎么去做这道题，我还是把三角形画出来。咱们昨天已经知道预测 h 点在这个位置， 那咱们第一步就先画出最终图形，标出所有的已知条件，在这个图形上进行套公式。套这个公式一共需要四个值，例如这个示意图中红色的边长角度，绿色的边长角度，必须必须是两两对应的， 一共需要两组四四个值。依次放入公式，只要知道其中三个的具体数字，就能算出第四个。那回到咱们的图形，现在咱们知道这边为四十，对应角度是十度， 这个边长是幺六九点七，它的对应角 x 是 未知的。那我们现在把这几个数依次放入公式，就能得出 x 的 值。这个公式就是等式，两侧对角相乘，这个会算吧，二三边长乘以三十度，除以三 h 边长等式右侧都是已知的数值，我们把它具体数字放进去， sin x 就 等于幺六九点七幺乘三十度除以四十。这个具体结果不用自己算，直接按计算器打开，计算器在这里标准切换为科学，对着咱们的式子，幺六九点七，幺乘号 三十度。三十度怎么打进去和根号一样啊？先输入时，再点击三角学，点三好， 然后除号四十，然后等号。哎，这就是 sin x 的 神秘代码，这么一长串，接下来我们要将这串数字反向去掉 sin， 得到 x 的 具体角度， 先按乘号，再点击三角学，点击 rnd， 点 sin。 哎，这里千万不要多按一遍等号啊，现在计算器显示的就是 x 的 角度啊，我们取两位，四十七点四五，这就是咱们想要的。 然后咱们图里显然是钝角，最后一步用一百八减这个数，就是图中钝角的角度幺三二点五五度啊，我们有了 x 的 角度，就有了上面这个角的角度是一百八减十减 x 等于三十七点四五度，那么三到 h 的 长度角度就都齐倍了。 咱们总结一下，消化一下这个顺序，在一个三角形内标出已知的条件，找到可用的对边对角，套进公式计算结果，再用计算器反推角度，最后根据钝角还是锐角决定是否用一百八减去 最后这一步为什么要减一下啊？简单来说就是这俩互补的角散值是同一个神秘代码，但是用这同一个神秘代码反推角度的时候，计算器会按出那个锐角的角度， 所以你要根据你的实际情况是锐角还是钝角决定是否加一步计算。我们回到题目中，刚算出来这个角是三十七点四五，那我们放回原图，还是用加角的思维就知道这里应该是 三二向顺时针方向加三十七点四五度，此时已经旋转完的三二角度为一百二十度，那么 h 到三就是一百五十七点四五度，四十米覆盖 h 点就完事了。 验证一下，一到二是七十五度，二到一就是二百五十五度，二到 h 是 二百九十度，这个夹角是三十五度。没问题啊，这就是三角函数正向硬作的全部思路，希望你能看懂我的超级大白话。
4096分钟地面站

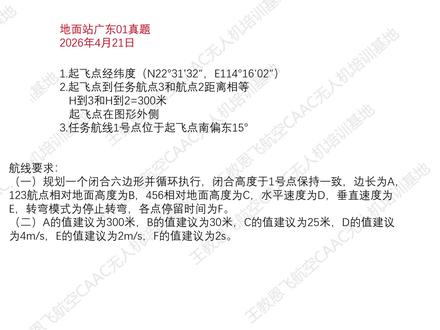

04:32查看AI文稿AI文稿这道题是我昨天一位朋友，他考完发给我的广东零一昨天考点的一道地面战真题。嗯，这种题啊，他一看他又是让你去分析的，因为，嗯，等一会 你会发现啊，这些类型的题，他不仅就是光考验你做题的能力了，还会考验什么？还考验你图形结合的能力了。就是我能分析，能画，但是我怎么去结合着来去给他做？首先来看 好第一个条件，这都会起飞点到任务航点三和任务航点二相等，且这个距离都相等好，都是三百米，那大部分的可能是啥？是不可能是，要么是等腰直角，要么是等边，对不对？这个咱就放着看他后边到底是啥。 起飞点在图形外侧。好，这又知道，那假设他是在里边，是不是他很能，就是很容易就能给他证明出来他是在图形中心，对吧？好，现在起飞点任务航线和一点，这个起飞点和一点的关系，那是不是就能推出来零到一，对吧？ 零到一很快的就能算出来六百六十五度，一百六十五度，然后就顺着再往下走好。航线要求是啥？ b 和航度高度与一号航点保持一致，边长为 a， 那 是不是说明这个六边形 边长也是 a 啊？那是很显而易见的呀，这就不需要推，就知道它是一个等边三角形啊，对不对？起飞点在这儿， 然后连接它是一个等边，对吧？三百，这我就不讲了，那他给的是起飞点，就是零到一的角度是一百六十五， 那我问你，你还在犹豫啥呀？他起飞点二一肯定在同一条直线上了，那有的人他就迷在这了。那我一到零连接之后，那我这个角度是多少？我该咋骗？我该咋算呢？他不会了，他 就是，呃，你要就是做完这个辅助线之后，你要能理解出来他这个起飞点和这个之间的关系到底是啥。好，这道题你看已经证明出来了，他这个角度是不是就是六十度，对不对？ 那这个大角呢？不就一百二十度，对吧？他相差是不是一百八十度，一百八十度的一条直线呢？他直线肯定是在同一条线上啊，能理解吗？所以说啊，思考好，他就是确定是他在哪，你看他在同一条直线上，这是不是就很好理解了？那零到一的横向是不是就和二到一的横向相同了， 对不对？很多啊，就是有的考场人出来时候挂的原因，他就是因为他分析不出来，他不敢，不敢去算了，他算到这他卡住了，他不知道在一条直线上导致挂的，然后二到一知道了，那二到一知道是不是一到二也能反推了？一到二是不是就其实就和一到零一样了？那是不是就是 一到零的？好像？因为零到一是一百六十五，零到一百六十五，那一到零，那一到零和一到二，那就都一样，那是多少？那是不是三百四十五，对不对？ 那这题其实就已经出来完了呀，考试的时候你直接零到一画完，再反着一到二，然后注意一下啊，一到零的，呃，零到一的边长是多少？他是，他是这个三百零到一，一定要记好啊，这是六百米，这点，这点不要错啊，这是六百， 这六百米，然后剩下在一到二、二到三，三到四，四到五，五到六六到一，闭合完成之后，这其实就出来了， 然后看航线，航线高度与一号航点保持一致，一号航点的高是多少，是不是一二三相对地面高？作为 b， 那 是不是三十米四五六是不是二十五米？水平速度改，垂直速度一改，转弯模式一整啊？这道题其实就结束了，就是难在哪吧，难在你分析完定好起飞点之后， 你不知道他这个起飞点二一，有的人他不知道怎么正，他在同一条直线那儿去迷了，当然有的他大胆，他就直接认为是，那就做对了。所以说有的时候啊，还在看你考场临时反应能力以及他树形结合的能力，好吧， 然后，呃，我是恩菲航空王教啊，呃，因为毕竟这几天现在后台私信人太多了，可能也回不过来，呃，以后可能就是稍微会有一点点就是费用啊，比如说你专门问一道题，或者说你 当然也不会特别贵啊，你问一道题，或者说，呃，给你单独讲一道题，他是他是多少，他是多少钱，因为，呃，也理解一下吧，我这毕竟现在后台现在私信也回不过来了，呃，也见谅。好吧， 然后谢谢大家，我是 n c 航空无人机 c a c 培训基地的王教，有什么需求的话都可以在后台私信我，然后今天就到此结束。
