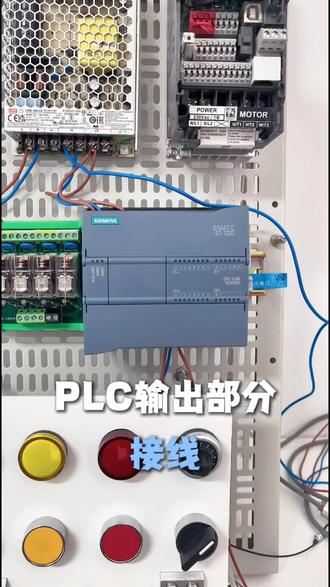

蔡哥,这 plc 输出部分怎么接线?好,那么咱们先来看一下图纸吧,可以看见啊,这个图纸这里呢也是啊,幺幺四 c, 然后呢咱们之前给大家说过啊,呃,在接线的时候是有个特点的,如果 l 和 m 一 起出现,那么就是他的这个供电,或者说他需要的电源,或者他出去的电源, 那么如果 l 和 m 单独出现呢,就说明是公端,那么我们其实这个,呃 p l c 呢?之前给大家说过啊,也是分这个 d c d c, d c 还分那种 r 的, 对吧?就是基建梯形输出的,那么如果是基建梯形那种输出的话,那它的输出呢,就是有公端的,我们这没有,我们这个呢,所有的点输出的全是正, 那就说,哎,咱们来看一下啊,我们需要在三 l 和三 m 这里提供一个电源,然后呢我们在这里接到了他的五的这个点上了,那就说明他输出的是不是 q 零点五啊?对,那输入的就是正极啊,输入的是正电,把输入转换成开点,然后进来以后呢,我们就需要在线圈另一侧接到 n 二四上面,那么咱们继电器就能得电了。 好,那么咱们来看一下实际上咱们该怎么去怎么进行接线?好,咱们 p l c 部分的接线的话啊,咱们来看一下,哎,就是比如说我们现在接到 p l c 的 这个 q 零点零上面,这里取一根咱们的这个棕色的线,接到咱们继电器的十三号角上面啊,就是这里。 好,然后咱们嗯线圈的一侧已经已经得到了正电了,那么另一侧就需要一个 n 二十四,所以说呢,我们再取一根从开关电源负极出来的 n 二十四号针脚上面。 好,那么这样的话呢,咱们把线接好以后啊,如果咱们 plc 再写程序的时候,控制咱们 q 二点零进行输出,那么咱们继电器啊就会得到电进行一个动作了。 那么需要注意的是什么啊?就是我们的这个输出的电啊,一定是要接的,如果不接的话,在进行控制的时候呢,这个灯虽然也会亮,但是实际上咱们的这个继电器并不会进行一个动作,他的指示灯呢也不会点亮。记得点赞关注哦!

三分钟教会你变频器的主电路和控制电路如何接线。好,我们来学习变频器的接线。接线第一步应该做什么?嗯,断电,应该断电,不能带电操作啊,我们等待一下。 好,断电了之后,我们了解变频器它主要有两个回路,一个是主回路,还有一个是控制回路。主电路呢,它输入是 l n, 我 这边是单向二百二的,所以是 l n。 如果你是一个需要三项的一个四百四或三百八的呢,你就接按 s t, 那 输出呢?是 u v w 连接我们的电机。 如果你接线之后发现你的电机它的方向反了,那你可以任意交换这三个中的两个,那就可以解决这个问题。 控制回路呢?我这边接的是 plc 进行控制的啊,它的一个反转正转,它公共端的二十四伏,高速,中速,低速, 如果你只是需要一个简单的控制,你可以直接你的 sd 一个公共端加上一个嗯,正,嗯,高速或者一个反转启动信号,或者正转启动信号就可以了。那我们来简单看一下这个控制回路它是怎么做到的。 这边呢,我用万用表的一个表笔来连接它一个二十四伏的负极,我短接一下这个 y 二三,假装我们 plc 发了一个 y 二三的一个信号,我们看一下电机 好就转起来了。那 y 二十四呢?我这边接的是一个反转,那我弄一下二十四, 短接一下二十四好就反转,如果短接二十三就正转 好。如果你那边只是接了一个简单的控制信号,比如说启动,你可以拿一根线 就是接 sd 和你的一个 st r 就是 reverse 反转,就可以进行一个反转。如果接这个 f forward 和这 sd 接起来,那就是一个正转。

三线,这啊,三根线,它颜色不一样,这是棕色,这是蓝色,这是黑色,中正反负黑信号。黑色线是开关的输出,这两根线要给它供电啊,一个正极,一个负极啊,我们来看一下啊,棕色是正极,已经给它充上电了 啊,这是开关的输出,开关的输出啊,那我们看下这个输出是正信号还是负信号呢?那在这里看, 这里写了个 p, 能看得清楚吧? p 表示偏 p 型的,就说我们这个肾线,他输出是正极信号,那这里既然是开关输出正极,那我接个灯 啊,接个灯输入这边是正极,想要这个灯亮,那这边是不是接负极啊?他这个有距离,他这里是不是写了零四啊?零四表示四毫米,他只能感应金属,你看感应塑料对吧?感应玻璃, 看这些东西感应不了,你看感应金属就可以看到吧,这是感应开关,那最终它的作用是不是也是开合关的作用啊?这个呢是 n p a 型的。 n p a 型什么意思呢?它这个黑色线输出是零伏啊,那我们也接个灯。 好,棕色接正极,蓝色接负极,不管 n p 还是偏 p 都是一样啊,所以他有一个顺口溜叫中正蓝负黑信号。黑色是开关的输出,接上好,蓝色是零处好,黑色线是信号线,也叫开关输出线 好,因为我这是 n p n 的, 所以它输出的什么呢?它输出的是负极,那想要这个灯亮,那这边就要接正极啊,嗯,对吧?好,接上负极,好,把这头接正极,好,我们接通,你看它是红外线, 中士接正极,南士接负极啊。嗯,然后呢?我们黑视线是信号线,黑视线我们接灯,因为这个 n 片输出是零伏,所以我们这边接零伏,这边就要接二十四伏啊。我给你们放下这几个开关啊, n 片输出地电瓶 好,偏 p 输出高电频,你看二十伏是比零伏要高啊,所以它要高电频,这叫低电频,所以偏 p 的 输出是正极。嗯啊, n p n 输出为负极 好,两限制就两根线。嗯,三限制就三根线,我们这个是属于三限制的,四限制就四根线。嗯,首先我们看两限制的,它就两根线啊,里面是一个开关,两限制的,不分 npn p, 你这边接正极,输出于正极,你这边接负极,输出就是负极,他就得给开关。那比如说我们这边接个正极啊,比如说接一个灯, 我想要这个灯亮,那这个灯是不是要接个负极啊?这边呐,嗯,对不对?嗯,好,这能看得懂吗?对啊,他不分 n p n p n p n p 啊,三线子的就要分 n p n p 和 p n p 了。三根线他有三种颜色,棕色线、 蓝色线、黑色线。一般国标的都是这样啊,那有的不是国标的就不是这三种颜色线了。所以你买来的时候,买来的时候一定要看他的接线图,看他怎么接线 啊。好,那么比如说我这是偏僻的,假设我这是偏僻的,那这时候他是棕色线, 跟黑色线之间是一个开关,一个开关这边是感应区,当我感应到问题的时候,开关接通,我中视线跟黑视线是不是变成了一根线了呀?嗯,只要开关接通,是不是现在相当于这个线段了?开关一接通,那么线是不是连这一块?那棕色跟黑色是不是相当于一根线了? 好,棕色接正极,蓝色接负极,那黑色输出是不是就正极了呀?那你黑色也输出正极,那这边你想要这个灯料, 那是不是要接负极啊?这里也是负极,是不是可以跟他接的一块就可以了?输出为正极的叫偏僻输出,但是这个灯来说,他是不是输入啊?嗯,所以这个灯来说是偏僻输入, 开关式输出,灯式输入,那还有 n p n 的, 那 n p n 不 就跟它相反吗?啊?什么相反?这是棕色,这是蓝色,这是黑色,那么它是 蓝,那么蓝色跟黑色从这边看到偏边型和 n p a 型,主要是看正极 跟黑色构成一条线,还是负极跟黑色构成一条线。正极跟黑色构成一条线,那么这是偏僻型的。负极跟跟构成一条线,那么是 n 偏型的啊, 那既然是开关,那有常开,是不是还有常闭啊?啊?它有常闭的,这是偏闭的,为什么?因为棕色跟黑色构成一条线了,对吧?啊?这是常闭点的,如果没有感应到物体, 那黑色是有信号输出,外面覆盖是工作的,一旦感应到物体,这里反而断开了,那后面灯不亮。 那从这里看到我们这个场地点一般就做线位。做线位?什么线位啊?啊?比如说我这个重力开关在这里,我弓箭在这左右移动,我怕会撞到这边东西了, 往这边走,一,一旦碰到这个线位断开,把电断开,那电机是不是停在就走不了了,对不对?做线位就用长闭点,其他的是用的是长开,就是我东西金属的,那就接近开关,那不叫接近开关, 如果你是红外线,就这个样,红外线感应的,那么它叫光电开关,统称为传感器。传感器它包含的东西比较多, 有颜色传感器,检测红色检测绿色检测蓝色颜色传感器。这是三线制的啊。接着我们看四线制的。为什么四根线呢?首先两根电源线, 一个长开,一个长闭,那开关既然开关就有长开长闭嘛?嗯,对不对啊?我这里发了个偏僻的长闭的,那里还有 nbn 长闭的啊,偏僻输出的。 为什么偏僻啊?你看中实线跟蓝色线构成一条线,和白实线构成一条线,对吧?如果没有感应到物体黑视线,有信号输出,比如说接个灯, 这边也接个灯啊,把它统接在负极上面,没有感应到物体的时候,这个灯亮,上面灯是灭的,因为这是长闭点,这是长开点,能看得懂吗?看懂啊,那如果感应到物体的时候呢? 常开接,通常闭断,开,上面灯亮,下面灯灭掉,嗯,对吧?因为你这边输出是正极,那这头就要接负极,接负极,接到蓝色线上面。一般四线制的,接近开关的时候,光点开用的比较少,大部分是两线制和三线制的, 这些都是叫有延开关。什么是偏僻?一定要搞清楚啊。偏僻输出为二十四伏, n p n 输出为零伏,这个黑色线输出二十四伏黑色线输出为正极,那就是偏 p 的, 就是偏 p 的 输出,黑色线输出为零伏,那就是 n p n 的 啊。接着我们看这个 plc 啊, plc, 那 我们来放一下这个输入点,这边是属于西门子 plc 的 输入下面是输出端子输入跟输出没有任何关系的啊,他们唯一的关系就是通过程序,我用输入来控制输出,输入,输入,输出是输出啊。 好,那现在我们来画一下这个 plc。 首先我们来看一下左手边这三个端子啊,这边有点暗,看不太清楚啊。 他写的是 l 和 m, 第三个端子是接地端子。呃,可以把书打开啊。第一个,第二个端子是给 plc 供电的,嗯,他写了 kn, 那 么是火线、零线吗?啊? l 正 m, 那 么这是是直流电, 正负啊,所以我们这个 plc 有 共交流电的,有共直流电的,那到底交流还是直流,你买的时候你就知道了,对吧?因为你买,你就要买交流还是直流,人家会问你 啊,你想过这个不是你买的。从这上面字母也可以看得出来, l 和 n, 那 就是交流,他这里面也会写二八二 ac, ac 就是 直流,他一般直流会写正,写了个正,那另外一端就是直流,他一般直流会写正,写了个正,那另外一端就是负极了。嗯,那 ln 那 就是火线连线了。 第三个端子都是接地端子,第四个、第五个端子不用管它,这是只要你给 plc 供电了, plc 会给外部供一个二十四伏电源,一个正极,一个负极,一般这个端子不接线,不接线,所以你可以不用管它, 它是给我们外面传感器供电的,那我们不用它,为什么它的功率比较小,容易把它烧掉了,一旦把它烧掉了,整个 plc 就 坏掉了 啊。我们一般都不会用他接线,那我就接线买一个开关电源给这些供电,他的电流比较小,这个可以输出三百毫安,那么这两个是供电源的,这是接地线。这两个,这两这三个端子不关,他,那后面前面是不是起了四五个端子了?嗯,五个端子,五个的, 这个端子叫公共端。为什么叫公共端呢?我所有的开关,你看,这是我们开关都要通过这一个端子进行输出,进行输出。好,那我们来画一下啊, l 这个 m, 那 就给 ps 供电的是一个直流电。好,假设我这个是零伏, 这个是二十四伏,这条线是零伏啊,二十四伏接了 l 正上面 m 呢? m 接零伏, em 接什么呢? em 接零伏,你看这个短一点的是负极接零伏,看到吗?这个表示跳过去的啊,跟他没有相加,跳线能看得清楚啊。这种啊,比如说这是个开关, 我们按钮开关是不是有两个端子啊?一边输入一边输出按钮开关,对,对吧?好,输入接二十四伏,输出接 ps 输入点 第一个他用零,表示一二三表用的号码,为什么知道你用了哪一个开关?嗯,啊,那假设这个是零。好,我们再接个开关, 我们可以看到,首先公共端接零伏,这是一根线,嗯,啊,开关的输入接二十四伏,这是第二根线,嗯,开关的输出接频率,输入第三根线, 比如说你接一个开关,只要接三根线就可以了,其中两根电源线,一正一负,开关的输出接 plc 输入,嗯,这两根线是给 plc 供电的,嗯,这两根线好,接,一正一负就行了,最主要是这边开关接线 啊,一正极,那么负极接到零。 em, 公共端,嗯,正极接开关的输入,开关的输出接 plc 输入点。 那如果再加一个开关,是不是再加两根线就可以了?因为公端被接掉了啊。再加一个开关是不是再加两根线就可以了?这开关的速度,接到这开关的输入上面,统一接到二十四伏上面开关的输出,接平时的输入点, 是不是再只加了这两根线呢?那如果再接个开关呢?再接两根线,对吧?好,那么这是按钮开关,如果你是接近开关呢?那是不是棕色接电的正极,蓝色接电的负极,黑色线接偏的输入点就可以了, 他是个三星式的光电开关。看清楚我光电开关的接线吗?看了看了,对吧?棕色接正极,蓝色接负极,黑色接 p, 六点就可以了啊,这是光电开关的一个接线,这是按钮开关的一个接线, 按钮开关是不是这边还加个这样假设我这个接的是常闭,有常开有常闭啊,我做极停,我做停止,我做穴位,是不是接的是常闭点的呀? 那么开关一接通,让我们看一下,我们这个二十四伏通过这个开关,通过 p l c 内部,从这个 em 回到零伏,构成回路,统一从这一个输出,所以这叫公共端输入点的公共端,你看我所有的输入点是不统一从这里输出, 嗯,对吧?啊,就是 p l c 内部的啊,只是让你容易看得懂,所以我发展的线圈啊。接着我们看它的输出,我们来看一下它的输出端子。 好,这他的输出输出呢?他有两种输出,一种只有一个公共端的,一种有两两个公共端的一正一负, 看到没有?嗯,如果有两个公共端的,那么这是经济管输出,那如果只有一个公共端输出的,那么这是继电器输出的,就看这个端子有两个公共端,一正一负的就经济管的。 只有一个公共端子的,那就继电器的公共端他是不是有一个?比如说 l、 l, 他 都写了正,不写了正,那是要更正极啊,是不是有很多输出啊?零点零、零点一,你就把它看零一二三输出啊, 这是零号输出,这是一号输出,这是二号输出。我就发这么这边带个副本,副本这边这个零符, 为什么副站这边接零伏啊?你看二十四伏进去通过内部开关接通流出来,是不是二十四伏啊?对,对,那这边是不是要接零伏灯才能亮啊?嗯,看得懂吧?看的懂啊,这边是不是也要接零伏啊? im 啊? im 接零伏。我们看我们输出其实也是三根线,哪三根线呢?一根正极, 一根负极,接到 ps 输出点, ps 输出点接到负债正极一根线,负极一根线, ps 输出接到负债一根线,是不是也是三根线呢?嗯,他跟我们这个 ps 输入是不是一根这根线相反的? 一个是输入,一个是输出,对不对?那是不是都是共一个二十伏,一个零伏啊?你看这边是不是也是个二十伏?这边也是个零伏,看懂了吧?嗯,这是不是也是三根线的?对啊,那比如说我这边还有个三 m, 假设还有个三 m, 哎,他为什么搞个三 m? 三 m 搞两组啊?方便接不同电压的负担。比如说我这个灯是二十伏的,还有一个灯是十二伏的,那就不能接在一块。比如说这边再接个输出啊,比如说这边是四号端的输出, p、 l、 c 内部他就是一个开关而已。 你关键你这个灯泡是十二伏还是二十伏?你只要跟外部供电源就可以了,那这个灯十二伏,你这边给他供个十二伏,假设我这边供个十二伏,这边供个零伏,那不就可以了吗?他为什么分两种啊?就是方便接不同电压的复杂,这是二十伏,这是十二伏的, 那你不能把这个接到这里,那接到这里你供二十伏,这个灯亮,这个灯烧掉了,那你供个十二伏的电呢?这个电压不足,他灯不亮,这个灯亮,那避免这种情况,所以他就分成了两种。嗯,一种是二十伏,一种十二伏。可以 啊,好,这是经地管输出的啊。经地管输出只能带直流覆盖供电,包括输入供电,包括输出供电都可以。一个开关电源,当然我用三个开关电可不可以?也可以,但没有,没必要这么奢侈吧?对对对,不对啊?没必要这样奢侈,一共三个电源,那肯定更好了,要相互独立了, 那基本上我们就一个电源就行了。啊啊,那看清楚他的接,那我们找一个 ptc, 实际把这个线。

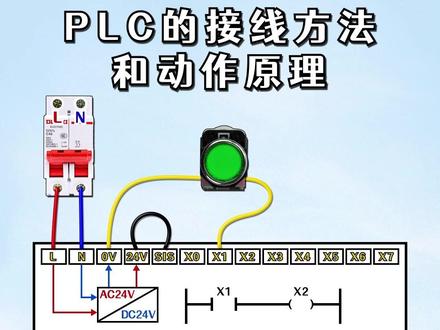

通俗拆解 plc 接线与工作原理, plc 输入端接交流电源,火线接 l 端子,零线接按端子, 交流电进入 plc 后,由内部开关电源转为直流电源,供给二十四伏和零伏端子使用。把 plc 的 二十四伏端子与 sis 端子短接按钮,一端接零伏,另一端接 plc 输入点 x 一, 再把外部开关电源正极 接到 plc 的 com 公共端。 plc 输出端 y 二接中间继电器线圈十四角,线圈十三角接外部电源负极接线,完成编辑。简单程序,用 x 异常开触点控制 y 二输出,按下按钮,程序导通 y 二得电,中间继电器随之吸合工作。

今天给大家讲一下 plc 的 接线,首先要给 plc 提供一个电源,带二的是继电器输出型的,他的供电电源是接交流两百二十伏, 所以咱们给他接根火线,接根零线就可以带 t 是 晶体管输出型的,那他的供电电源是一个直流二十四伏,给他接电源的话,就要准备一个直流二十四伏的电源模块。今天以这个二继电器输出型的为例 来讲解一下。先给他接一个两百二十伏的交流电,把火线零线接到 plc 标志对应的端子上,也就是倒数第三个和第二个端子上,送上电以后,他的这个电源的指灯就会点亮。接下来输入端这有一个 e m, 就是 最左边这个 是输入端的公共端,那这个公共端接什么呢?这个 plc 的 输入端子都是接二十四伏直流电,从 i 零点零到 i 零点七, i 到 i 一 点七, i 二点七,这二十四个输入点,他只有这一个公共端 e m 他 接直流二十四伏正或者负都可以。 只要给这个 plc 通上二百二十伏交流电源以后,下面这里会输出一个二十四伏的直流电,咱们可以用它或者外部提供的一个二十四伏的电源,如果这个 e m 咱们接负的话,那这个按钮就要给它接正,通过这个按钮长开点按下去以后,这两根线就导通另一端,把它接到 i 零点零。咱们在编辑程序的时候, 咱们用一个 i 零点零的一个长开点,咱们按下去这个按钮以后,外部有一个二十四伏正,输入给 i 零点零这个端子, 那程序内部 i 零点零这个点就会动作,如果把它反过来把公共端 e m 接二十四负正,这个按钮就要接负。 plc 基本上都是这样,这两种接法,一个叫圆形接法,一个叫漏形接法。这个西门子 plc 圆形和漏形接法是怎么分的呢? 就是按照这个 em 公共端为参考点,如果这个 em 接负,这个电流从这个电源正流过来,通过按钮从这个 i 零点零给它流进去,再从这个 em 给它流出来,流到电源的负,从 em 流出来的电流相当于漏出来了, 就叫漏行接法。那如果给二十四伏正负反过来接相对电流从 e m 流进去,就叫原型接法。西门子两百 smart 正好和三零 plc 的 原型漏行相反。不管它什么接法,只要记住公共端与输入点即兴相反,这就是 plc 输入端的接线。

各位小伙伴大家好,今天给大家分享一个控制柜安装接线实力。第一步,按照设备功能要求,用 eplan 或者 auto cad 画出电路图。 第二步,用 eplan 或者 auto cad 画出电器原件布局图。第三步,根据电器原件布局图出 cad 图纸制作安装底板。 第四步,根据电器原件布局图,在安装底板上面画出线槽和导轨的中心线,并画出不用导轨安装的元气件固定孔。第五步,根据电器原件布局图截取好导轨的长度,截取的时候导轨比设计尺寸短三毫米, 线槽比设计尺寸短五毫米。第六步,把截取好的线槽导轨放在底板上,并画出线槽和底板的安装孔。 第七步,手电钻打孔线槽孔、导轨孔三点三毫米的钻头,其他元气件根据实际孔选择合适的钻头。 第八步,开始攻丝,三点三的孔用四毫米丝锥扳手。第九步,用四毫米长度十毫米的大圆头螺丝把线槽和导轨固定好,把其他电气原件卡在导轨上。 电气元气件安装完成了,接下来开始接线了。 第十步,根据电器原理图接线别忘记打印号码管,按照国标火线用黄色、绿色,零线用浅蓝色,直流二十四伏用棕色, 直流,二 v 用深蓝色,接地线一定要用黄绿双色线。 第十一步,开始安装线槽盖板,安装线槽盖板的时候一定要用直角尺比着划线锯得整整齐齐。 第十二步,打印标签并贴在电器原件对应的线槽上。滤波器、总开关,熔断器、 电源进线交流二百二十伏、二十四伏零伏次流电源次伏驱动器。

你这线接错了吧?这又不是电源,怎么还一正一负呢?这就好玩了,先看一下这边,它上面的话呢是十六个输入,但是它十六个输入呢?从中间是分开的,我这边的 com 端管的是上面的就八个触点,然后这边的 com 端管的是这边八个触点,这是 com 端,是吧?对, 我这边呢接的是这个 p n p 型的,我现在处罚他能正常处罚。看一下,然后我要是拿这个 n p n 型的也是能正常处罚,然后两个都可以 就是一起处罚。还能这么结呀?这个就是纯属就是为了测试一下,然后现场的很少有这么结的。那这个输出呢?也能这么结吗? 输出呢?这政府都得结,但是它输出的是正。为什么呢?我们看一下这边它是 st, st 是 什么?它是竞技管型输出的,输出的都是正。我这么说还有人问啊,西门子也有输出负的,那么就是你的意思是这个进阶梯形输出的,它是正负都可以输出,但是这个 st 也就是这个竞技管的,它只能输出正。

大家好,我是大白,今天给大家讲解一下 prc 的 输入的接线啊,首先我们把这个图放大点啊,看的清晰点啊, 这边通过 ktv 变成二十四伏,首先这是一 m, 还有这个是二 m 是 不是?那么我们来跟他说的第一个争论是,我们在这个一 m 是 属于这个 prc 的 公共端,是公共端,它的公共端,这公共端, 公共端 em, 我 们给它接到一个零伏,是不是这个时候我们 cpu 如果想要构成回路,比如 这个 i 点点要回路,那么必须这个 i 点点得一个二十四伏,才跟我们的这个功能构成回路,所以说我们这八个 i 点要给二十四伏,这个啊,如果二 m 点不接,那么后面的点是没有办法构成回路,所以说我们 em 和 r 们都接到一个零伏, 说一 m 是 供,这个二 m 都供,这个一 m, 二 m 都要接啊,就是一组一组的。下面来讲解一下它的按钮开关的话,我们来看一下啊,我们这个是按钮开关,用的是个常开触点, 按钮开关在 plc 里面一般都是用的,是啊,常开触点如果用于停止,是用长硬件用长开程序用长闭,达到我们的停止的功能,这边是一个二次负 过来,看到吗?这个红色二四接的二四号端子,这个按钮开关按下以后,二三啊二四是吧?导通以后 i 零点零得电啊, i 零点零得电,那么 i 零零零得电以后呢?出现的结果就是我们的呃跟 em 构成的回路,这个点就可以有信号了,那么这个新的开关我们也是用做常开触点,四号端子有一个什么呢? 这边接了个二十四伏的电压,看嘛,他们触发以后是不是三号段子的二十四伏电压跟我们的 i 零点一 go 什么的,得到二十电压跟我们 e m 构成回路,大家记清楚啊,我们就记一个 p n p 型的啊, p n p 型的,还有这个是我们西门子用 p n p 型的,棕色的或者是棕色的和蓝色的信号 接二十四伏,黑色的输出于二十四伏,这是感应之后输出一个二十四伏的信号,是吧? i 一 点零, i 零二,得到二十的 p l c 就 会挨点就得电,大概就这个原理了。

大家好,今天给大家讲的是精密管型 plc 接线,首先我们看这个地方,它的标识是 cpu st 二零, st 代表的是精密管型 plc, 这个二零就指的是 plc 的 输入和输出,它的点位加起来英文是二十个。 我们来看一下这个精密管型 plc, 它的电源是逻辑线的呢,电源的话在这个地方 l 正和 m 是 个二十伏 dc 直流电给它供电使,这里呢需要经过开关电源 l 接火线, n 接零线交流二百二十伏进来,从负微和正微它出去的是个直流 r 四伏,所以 l 正就接到开关点的正极 r 四伏, m 接开关点的负极零伏。 搭界线的手一定要注意,其实我们这款 plc 它的端子呢,从右往左数,第一个是接地的符号用来接地线的,第二个蔡司 m 搭界线手一定要注意一下。接下来我们来看一下这个精密拐形 plc, 它的竖点是逻辑线的, 这些呢就是我们 p l c 的 输入点了,这个 e m 是 一个公共端,我们现场呢给它接的是开关点的负极零伏,然后我们的输入点呢,需要二十四伏才能够受回路, 这个时候我们就通过这个开关来控制二十四伏的通断,这开关它是个阶梯开关,是个 p n p 型, p n p 型的话,它输出来是个二十四伏 中射线接正极蓝射线接负极黑色信号线呢,就接到 p o s 的 输点,就我们这么多输点,你该谁们去接?只要说点位没被占用,都是给接的, 就是我们这个 e m 这个公务端,它除了可以接零浮之外,在现场呢我们也是可以给它接二十四浮的, 比方说我们现在把这个 e m 呢给它接到开关内的正极二十四浮, 我们的输入点呢就需要了灵符才能够是回路,这首就通过开关来控展灵符的通断, 据说我们西门子 plc 的, 它的公端一般的话是用来借灵符,你特殊情况驾驶符它也是可以的。接下来我们来看一下这个基尼拐形标 c, 它的输出是逻辑线的, 这些呢是我们 p l 四的输出段子 r l 正接开关点的正极二十伏, r m 呢接开关点的负极零伏。这两个段子用来给输出供电的新分子经历管形 p l c, 它的输出只能输出正极二十伏, 所以从我们 q 零点内出来之后,就接到中继电源器 k e 线去了。十十二段子,十十二段子呢就接到开关点的负极零伏,这个中继器器它线圈的正和负是不能接反的, 如果说你不小心接反了之后,虽然说中间间隙它的线圈可以得电,但是这个灯泡它是不会亮的,灯泡不亮的话,对我们在现场呢判断故障是非常麻烦的。 这两个段子它是一个传感器电源,给传感器供电用的,但是它的电流比较小,一般的话是不用接的,不用管它,完了空着就可以了。

大家好,今天给大家讲的是西门氏岩板式马力漂 c 与步井驱动器接线。首先我们得选这一款合适的漂 c 具有吉利拐性漂 c 可以 放脉冲来控制步井和湿敷这个极点气性漂 c 它是不能放脉冲,不能控制步井和湿敷。 我们来看一下这个 plc, 它的型号,它的喜号为 cpu st 二零, st 指的是机密拐信, plc 二零就指的是输入和输出点位,加起来一共是二十个。我们先来看一下这款 plc, 它的电源是挪 a 接线的 l 正解开关点的正极阿格斯符 m 了解开关点的负极零符。接上我们来看一下这个 plc, 输入点是挪 a 接线的 e m 是 公务端。就借导开关点的负极零伏。实物点呢,需要二十四伏才能够使回路通过开关来控制二十四伏的通断。 接着我们来看一下这个 p l c 输出的极限, r l 正解开关点的正极二特斯伏 r m 了解开关点的负极零伏。这两段子使得输出供电的七门子基尼管系 p c。 虽然说它有八个输出点,并不说每个点位都能放煤葱。 这个 c p u s 一 八零,它呢就有两格脉冲轴,我们称为轴零和轴一。这个轴零,它的脉冲是 q 零点零,方向是 q 零点二。 这个轴一,它的脉冲呢是 q 零点一,方向是 q 零点七。这几个点位都是固定的,是不能修改的。接下来我们来看一项步进驱动器,它是未接线的 v c c 和 g n d 这两乐段子呢是给驱动器供电的 v c c 就 借到开关点的镇极二的四极明伏 b 负 b 镇 a 负 a 肾。这四乐段子呢,用来借,不仅电机的这个部件机,它的铭牌上会有这个记写的方式,比方说校门这个地方, 待他解线的时候,就照着这个铭牌去接就可以了,但是有的时候这个铭牌会磨损,当铭牌磨损看不清的怎么办呢? 我们就可以把这个不仅电机,它的四根线给它拆下来,采用我们撤通断的方式。大家从图上可以看到,我们的 a 正和 a 负这两根线它是导通的, b 正和 b 负这两根线是导通的,谁到我们撤通断手?如果导通的两个线就是艺术线圈,不导通的就不是你的线圈。 只要说你找到线圈之后,我们的 a 项和 b 项是不用驱动的,正极又负极也是备用驱动的,谁说你要做的是引就非散力减的,只要找到哪两列线是你的线圈就可以了。这个 p u d o 它就指的是脉冲信号 d e i 巴尔拉是我们的方向信号,因为我们新面是年百什马力条 c 极力管弦,它说出来是个正极,所以 q o 零点零这个脉冲信号就接到脉冲的正极,脉冲的负极就接到开关点的负极尼泊莎。 而方向信号 q o 零点二就接到我们驱动器的方向正极,方向负极了就接到开关点的负极尼泊莎。

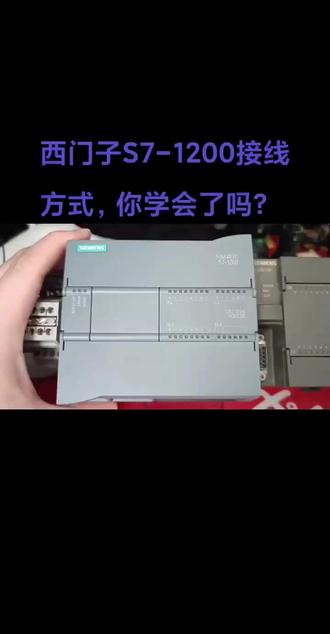

hello, 大家好啊,今天我给大家讲一下这西门子幺二零零,然后 s 七幺二零零的一个接线方式,然后给大家看一下啊,我这一款是 smart s 七幺二零零,我的 cpu 型号是幺二幺四 c, 然后呢我的类型呢?我的类型就是 d c, d c, d c 是 什么意思呀? 就是输入,我是二十伏供电,然后输入二十伏供电, cpu 二十伏供电,然后我的输出也是输出二十伏啊,这是 dc dc dc 啊,咱们看一下,我这边有个两百的一个,大家看一下,两百 cpu, 它的它的是什么?它是 icdc 继电器,它就是它是什么意思呢?它是 cpu, 是 交流供电,二百二十伏供电,然后它的输入是 dc dc 信号啊,自由信号,它的输出 是继电器信号。然后咱们在那个薄图软件上可以看到啊,它这个有 dc dc 继电器,有 icdc 继电器,还有很多种,还有加管的。 然后老师以这个 d c d c 这个为例啊,说一下啊,大家可以看到它的,这是它的输入 d i i, 这是它的输入信号啊, g p o 幺二幺四七啊,它自带的输入点啊,它是八个加六个,它是实时的输入点,然后它的输出呢?输出是八个加两个,十个。这有三个灯啊,运行停止灯、 air 灯、远程维修灯,维修指示灯, 我打开盖子,我把这个盖子拆掉看看。上端啊,它的上端 l 正 m, 这个是什么呢?这个是它的供电啊,这个 cpu 的 供电啊, l 接二十伏,正 m 接零伏,这个呢?第三个端是 d 线, 然后第四个,第五个呢?他又换二十个,这是什么?你看这个箭头啊,这个箭头向内,那是从外部接入的电源,这个电源这个箭头向外啊,这是它 cpu 通过 cpu 本身输出的一个电源啊,大家要注意啊,这个 l 正 m 一定不要接外部电源的 l 正 m 啊,否则 cpu 从外烧了啊,这个是输出啊,它可以去接负载, 但是不建议大家那么用啊,因为它的那个输出电流比较做实验可以用啊,就是项目上不建议这么用啊,因为它的输出功率有限的。记住啊,一定要记住,这个箭头向外直的 l m 一定不要接外部开关电源啊,然后接下来咱们看啊, em, em, 什么 em, 就是 它的公共端,大家看到了吗?公共端 就这些输入信号的公共端看到了吗?公共端就是相当于,如果是,如果是这个 em 我 接正的话,如果 em 接正的话啊, 我的信号只有过来零伏,然后这个信号才会生效啊,对应的这个指示才会亮啊,这种接法就是外边可以接 n p n 的 传感器啊,至于漏漏形圆形老师就不说了,因为这个漏形圆形这个清零子说法跟这个三零说法是有不太一样啊,就是你记住,如果这个 em 接的是二十四伏啊,外边外边的输入信号需要是零度啊,这样接传感器的话,外边只能接 n p n 的 传感器, 如果接按钮的话,它的另一端只能接零除啊,然后这块是二 m, 你 看是 ai, 这是它的模拟量啊,模拟量输入啊,模拟量输入,这是两路的啊,一根零杠一啊,二 m 零杠一,这接模拟量的模拟量的接法是根据传感器不同啊,接法跟传感器耳钉啊,然后看一下输出啊,打开开, 它输出也很清楚啊,它的输出啊,因为咱们这个是 dc 输出啊,看到了 dc 输出,它是二十四输出,所以它的输出这个三 l 正三 m, 它需要接三 l 正,需要接什么呢?三 l l 正,大家知道接二十负正,三 m 接二十四伏的负,也就零伏啊,然后它对应的输出看一下啊,它有 d o 零才四到七,然后这是第二柱的, 咱们这个输出啊,咱们这个就是输出的就是频域输出啊,咱们的用咱们这款 cpu 决定的啊,它的是 dc 啊,它是 dc, 所以 它的输出它的输出就是二十四伏啊,咱们是根据型号去接线啊,咱们这个是 dc, dc, dc, 第一个 dc 是 cpu 的 供电,第二个 dc 是 它的输入型号,第三个 dc, 它的输出型号啊, 然后大家具体接法啊,要一定要根据 cpu 的 型号去区分啊。好嘞,这接口就到这后边的话,我会把这个嗯图纸吧放在视频的后方,就是包括继电器的幺二幺四的幺二幺二幺二幺幺幺五的幺二幺七,甚至是我把这个 cpu 的 接线图纸啊,放在这个视频的后边啊,大家可以收藏一下。

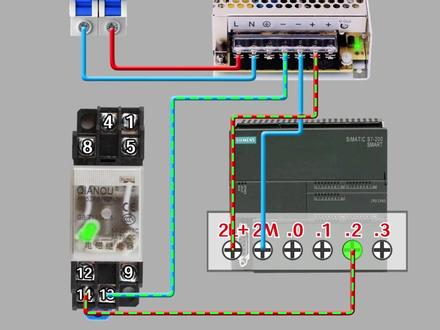

plc 搭配中间继电器的接线方法,首先给 plc 接入零线和火线完成供电,再从 plc 输出公共端二 l 引出线路,接到开关电源正极,二 m 端子连接电源负极,提供输出回路供电。之后任选 plc 的 一个输出端子接入中间继电器线圈十四角, 继电器十三角接回电源负极,全部接线完成后通电, plc 输出指示灯亮起,中间继电器就会立即得电熄合。

交流接触器到底是怎么接线的呢?五秒钟啊,教会你看到 a 一 和 a 二呢就接线圈电源, l 一 和 l 二、 l 三接近主进线, t 一 t 二 t 三接输出设备。十三和十四是常开触电,通电呢,就合上了,二十一和二十二呢是常闭触电,通电呢,就断开了,这下懂了吧?
