大疆无人机经纬4如何建模

哈喽，大家好，本期我们将全面的讲解大江经纬四 t 热成像无人机的操作与使用。第一步，飞行前检查飞行前我们需要将我们的遥控器定向天线展开，通过我们遥控器的电源开关，一短按一长按 将遥控器开机。其次呢，我们将我们的无人机电源也要打开一短按，再紧接着一长按两秒， 那么我们的无人机会进行开机并且自检。好的，那么当我们的遥控器和无人机配对之后啊，遥控器左下方有个 dji pad 二软件，我们点击，然后我们可以在这里进入到飞行界面。好，这个页面就是我们的飞前检查页面，左上角会显示当前我们各项系统的一个状态。 再往下呢是最低返航高失联行为以及限高限远返航点有没有刷新摇杆模式处于什么样的模式，以及避障行为是处于什么样的位置。检查完这些信息之后，你就可以将无人机安全起飞了。 第二步，无人机飞行操作，我们需要站在飞行器后方，与飞行器保持五米安全距离，内八起桨即可，桨螺旋桨转动起来，左手上推，无人机即可上升。同样的，左手摇杆控制我们无人机的上升。 下拉是下降，往左是左自旋，往右是右自旋，在空中转向，那么右手是我们的动力感，往上推是前进，往下拉是后退，往左移动， 往右移动。在我们的飞行图传页面，我们可以看到距离、 高度和速度等相关信息，当我们点击右上方暂停之后，无人机将暂停目前行为，并保持空中原地旋停。 第三步， r t k 功能介绍，我们大疆经纬四无人机采用 r t k 一 体化设计，并且新机可免费领取两年 r t k。 定位服务。好，我们可以点击遥控器右上方这三个点设置，往下滑到我们的精准定位设置， 这里有 r t k。 定位功能以及精度维持以及 r t k。 服务类型包括 d r t k。 精准站，网络 r t k 自定义 r t k d r t k 三终极站，当前我们是网络 r t k。 的 一个状态 以及在这里呢 r t k。 服务中心，在这里我们可以领取我们的新机两年 r t k 服务以及 r t k。 坐标系， 还有我们的 r t k。 状态等都在这里显示。第四步，经纬四 t 相机功能介绍，在我们遥控器的右侧有一个功能按键，点击之后我们可以在这里调节我们的拍照和录像功能，在录像功能左面我们可以调节它当前的一个规格， 以及下方有一个图像库，在这里我们可以看到我们拍到的视频和照片。素材， 点击照片，点击右下方的下载，我们可以把素材下载下来，并且进行放大查看细节。 遥控器右上方是我们的夜间模式，当前为关闭，我们也可以选择打开这里，我们一般调节为自动无人机，将会根据光照情况自动打开与关闭夜间模式。 我们无人机遥控器上有两个波轮，左上方这个波轮呢，我们可以控制无人机的镜头俯仰。右上方的这个波轮呢，我们可以控制无人机镜头的放大和缩小进行变焦。我们可以通过点击我们遥控器下方的两个按键 l 一 和 l 二， 使得我们的无人机可以在广角以及变焦还有红外镜头之间相互切换，我们的相机可以自动实时对焦，并且我们在双击屏幕后也可以快速进行对焦。第五步，经纬四 t 红外功能使用，我们点击左下方按键 l e 进入到红外页面， 在红外场景下，我们单点目标，可以显示点目标的一个测温，如果我们长按并且框选的话，可以显示这个区域内最高温和最低温度，并且我们可以在这里设置高温警报，设置成我们需要的温度进行高温预警， 并且我们的滤镜框也可以进行的拖移。点击调色板与等纹线图标，在这里我们可以看到有十种颜色可以选择， 以及在这里可以看到我们的温度差。在红外模式下，我们可以点击右上方的模式，它分为低增益模式，高增益模式以及超轻模式，在超轻模式下更容易区分温差较小的物体，我们模式里还有低增益， 低增益呢是测温范围比较大，但是精度不够灵敏，精度是一般的，高增益的话是测温范围虽然小，但是精度却比较大，超轻模式下是不支持测温的。在我们热成像模式下，右上角有一个 ffc 功能，点击之后会显示校准成功， 当我们校准后， f f c 功能主要是针对咱们热成像相机的一个平面场校准，校准之后咱们热成像的一个画面质感会显著的有提升。在红外模式下，我们可以点击右侧的联动变焦， 在这个情况下我们点击分屏，我们去调节相机的变焦，不管是在可见光相机下，还是在红外相机下，可以实现同时的联动变焦，有助于我们观测目标。好的，那么我们本期大江经纬四 t 热成像无人机的讲解暂时就到这里了，感谢大家观看。

一分钟带你了解行业级无人机大疆经纬四 dji matrix 四是我国大疆创新公司自主研发的大疆行业全新小型智能多光旗舰无人机， 覆盖电力巡检、应急抢险、公共安全、水利、林业监测等众多应用场景，轻巧随行，智能高效。采用可折叠设计的小巧机身，配备全向感知能力和续航长达四十九分钟的智能电池， 智能加持效率加倍。经纬四可在搜救行动中自动检测人、车、船等目标。 高度集成的云台，配备广角相机、中长焦相机，长焦相机清晰视野，尽显细节。 行业激光测距模块、红外补光灯、热成像相机，可让温度细节清晰可见。 这就是经纬四无人机飞跃智能时代。

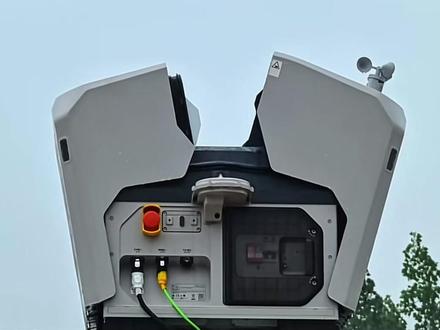

当赛博朋克照进现实，深圳的天空正在被大疆重新定义。一分钟带你了解被部署到全国各地的无人机大疆。经纬四 d 和经纬四 t、 d、 b、 g、 i m h。 四 d 和四 td 是 我国大疆创新公司自主研发的高性能无人机，一托大疆机场。三实现全国部署，十秒开盖即飞，一百秒可迅速到达一公里外指定位置。 ip 五六级硬核防护加持，让京委四 d 实现全天候作业。无论是无人值守的沙漠戈壁，还是电力巡检、应急抢险、 城市安防、交通执法，全场景无缝衔接。 从摩天楼群到山海之间，这家来自深圳的空中哨兵，正用科技力量书写属于未来的城市答卷。

用无人机航测如何计算出施工场地上开挖前后的两期土方量呢？这期就用我手上这台大江经纬四 e 分享一个从航线规划到相控点布设的外业全流程。那在计算两期土方的过程中，我们要用 m 四 e 在 同一范围内分别对开挖前后的工地采集两组高精度的三维模型， 从而对比提取两期的地形高程进行方量计算。打开四 e 的 遥控器之后，首先是连接我们手机上的热点 wifi， 确保无人机也能达到 r t k 固定解的状态。 然后点击航线，创建航线，选择面状航线，接着在侧区画出我们要航侧的一个飞行范围，点击保存指定机型 mce， 再来设置飞行模式，我们选择倾斜采集 下面的智能摆拍，保持开启飞行高度。这里在保证安全，避开障碍物的情况下，如果要做一比五百，我们设置七十到八十米就可以了， 其他参数默认，同时在高级设置当中有旁向和横向重叠，我们可以默认设置七十到八十之间。如果想要小范围建模效果更好，适当拉高参数设置也可以。 最后保存航线，再点击左上角的开始，点击下一步上传航线，这样飞机就会自动起飞，然后按照设定的航线全自动的摆开飞行，去执行航侧任务了。 航线规划好后，相控点应该怎么分布呢？其实像这样子的小范围测区，我们可以做免相控采集，而大范围测土方则至少要部署四个相控点和一个检查点，均匀分布在测区内，并在航飞之前先用 r t k 设备来进行部署采集，感兴趣就在评论区留言吧！

今天一期视频教会你完成河道的航测设备，就是用这台大疆经纬四 e 带厘米级 r d 定位和机械快门的段位航测设计，新手也能轻松上手。第一步，拿出遥控器，打开大疆 pad 二软件。航线模式 这里千万别选错，针对于河道这种长条区域，我们选择航带飞行模式，然后在河道中心线上点， 系统就会自动规划出完整的飞行航线。 第二步，设置航线参数。像这种环境下，我们基本上设置八十米就够了，具体的话也是根据项目精度要求去进行确定。 重叠率是关键，横向重叠率介意拉到百分之八十，横向重叠率介意在百分之七十左右。最关键的一步是开启 r t k 定位，这样的数据才能做到厘米级精度。第三步，保存参数并上传航线，点击 开始起飞。经纬四 e 内置零点五秒高速连拍的机械快门，就算飞行速度达到每秒二十一米的话，拍出来的照片也不会出现拖影，清晰的很。你只要盯好屏幕上的飞行状态，让飞机自己去飞就行了。 飞完之后，把 sd 卡拔出来，照片直接导入电脑上的建模软件，点击开始处理， 软件会自动读取每张照片的经纬度和高度信息，等待数据处理完成，你就能得到一张超高精度的河道正视影像图，以及一个可以直接旋转放大的三维实景模型。 河道到底有多宽，枯岸有没有开裂，桥梁结构完不完整，全在模型上看的一清二楚。 一键起飞，整条河的数据就出来了，下次航测记得带上它！

半张机尾四亿生成的模型如何导入到 case 中进行行业应用呢？今天给大家分享整个流程。首先准备好两样东西， cad， 再加适配的 case 插件， 同时备好无人机横测成果数据。正上影像必备 t i f 原始影像，搭配 t f、 w、 p、 l、 g 这两个坐标配套文件。三维模型必备点叉、 ml 模型、坐标文件，还有 block 的 区块文件。 接下来实操。第一步，加载无人机的震慑影像，在 case 界面里点击上方数据，加载大影像，左侧弹出影像列表，右键选择添加影像本地影像，找到保存好的 t i f 影像图，选中并打开， 弹出绘图比例尺提示时继续空格默认，双击鼠标滚轮或左侧直接点击影像立马加载完成。第二步，加载三维模型， 点击左上角的三 d 功能按钮，找到行测成果里的 o、 s、 g、 b 文件夹，选中里面的叉、 ml 文件，直接打开 这界面就能正常显示三维模型了。其实在 case 里加载行测影像和模型就这么简单， 后续还可以直接在里面描地物、绘地形图、做土方计算、野外坐标数据批量处理等，所有航测类业工作都能在软件里一站式搞定。今天的分享就到这啦，点赞加关注，航测不迷路！

呃， m 四 e m 四 t 跟那个三 e 的 区别？跟大家说一下啊。这边，呃，我们规划一下航线，规划 右上角，然后我们点创建，如果电脑上有规划好的话，也可以用这个航线导入这功能哈。我们这边用创建航线，这边我们规划一个面状航线， 比如说我们现在要飞这一块，扣个范围啊， 扣完了没问题。左上角打勾，这边选择型型号，我这一台是 m 四 t， 所以 说我们就选呃，这个广角红外啊，相机秀 m 四 t， 如果说是你拿到手的是 m 四 e， 撤回相机它就会自动选择 m 四 e 啊，好点，确认范围出来了，然后我们先设一下高度， 嗯，这边我们要给它改成一个相对地面高，相对地面高里面有个实时反地， 在两百米以下，我们都用石石反地来飞啊，像这边比较平，我们直接飞一个反地九十就够了啊。 测绘的话一般九十米到一百二之间，一百二的话是我们法国家的法力。呃，限高是一百二，所以说我们做测绘正常也是九十米到一百二，就是大家去兼顾速度跟效率去综合算一下啊。 这边还有一个智能摆拍功能，智能摆拍功能的话，政策的话是，呃，他是这样子的摆拍啊， 我们这边的话就直接就返地就可以了。好，没问题的话就保存， 保存完以后检查航线，如果没有问题我们检查一下左上角，当前显示正常，说明飞机就可以飞了。右上角 r d k 白色代表是固定的啊，卫星数是三十四颗，没问题的话我们选中这个。 选中完以后啊，这边有一些起飞检查项，我们这边是绕行啊，现飞的话，呃，出场默认是一百二，因为有时候要飞一张之类的，我们就给他加高了啊，返回高度，呃，一百， 然后低电量我们给他设到百分三十，严重低电量设到百分之二十。留一点预留啊，这样比较安全。

盘点全网各类无联机模拟器，第一个肯定就是含元度最高的大疆模拟飞行，最近也是推出了手机版，里面一共四款机型，地图也是凭空同款， 只不过需要连接 rc 杠 n 三遥控器才可以飞行。第二个，大疆虚拟飞行， 第一个可以称作是含盐度最高的航拍机模拟器，那么这个可以称为含盐度最高的穿越机模拟器，一共可以选择大疆 a 八叉和 svv 两款飞机，地图有四个剑魔都不错，特别是最后一个天空之城， 分别有 n、 s、 m 三种档位， m 档可以根据自己的手感进行调节。第三个飞行蛙， 这个模拟器既可以练习航拍运镜，最主要的可以模拟 cac 考证。飞行蛙无人机模拟器，完整复刻了 cac 考证全流程，世界内超戏剧都有， 想考 cac 执教的非友人手必备这个模拟器。好吧，除了模拟考证，还可以练习航拍运镜，分分钟成为航拍大小子。好吧， 这个模拟考将才是重头戏，珍惜考试中的理论考试都和问答实践飞行都包含最后一个大江相城，这时候可能就有人疑惑，相城哪来的模拟器？在大江相城里的探索页面下方就是虚拟飞行，一共有三款机型， 让主播好奇的是，迷你舞早就出了，怎么不更新一下，这边飞个 e 四 pro 吧，现在也是还原了 e 四 pro 的 三个胶带，这个操控就不行，不如前面的视频就到这了。
