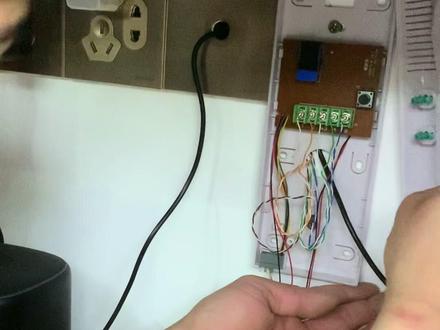

这是粉丝朋友寄给我的一个门禁的室内机,他说他家的客厅到玄关有好几十米,所以他想改下门禁的米家联动可以使用小爱同学来呼叫开门,他是在网上重新买了个全新的邮寄给我来帮他改装。 我们现在打开看一下,这里标注了 d c 十八伏的一个电源输入,这边是门禁的一些信号排线,所以我们接电就直接从这两个点来接就可以了。 电源的位置反过来之后,就在这两个点,左边是正极,右边是负极。这位网友经过测试,需要按第四个按键,然后再按第三个按键,所以我们要将这两个按 按键做一个飞线。从背面的电路板走线,我们可以看出,这一排下来是他们的公共端,赶紧点公共端接这一排任何一个位置,另外两个按键接这两个位置, 绿色的线接负极,黄色的线接正极。 使用十九伏的笔记本电源给这个门禁室内机供电。 打开米家 a p p 之后,我们再点智能,右上角添加 一个批量控制,我们取一个名字开门。那我们要将设备调整到 左键打开,再执行动作,延时一秒钟,再打开右键有人互动,点击开门, 开锁成功。现在我们再试一下小爱音箱来控制开门。小爱同学,哎,开门没问题。 在门禁室内机基础之前,我需要将二键智能开关删除,否则这位朋友需要拆开机子进行按键重置。
粉丝2.9万获赞8.9万

呃,今天我们新的功能,然后的话呢,就是门禁机已经可以彻底不要了,然后只要在家里面插上我们的小板,门禁地方插上小板,连接上网线还有电源,就可以实现我们的这个小板替代门禁机了。 那我们进来做个测试。那首先的话呢,我们在室外机呼叫它是没问题的, 一四零二呼叫啊,都会显示在呼叫中,然后这里的话就会收到提醒。那你加的话呢,我们就点一下这个打开富裕龙门禁, 门锁已打开。对,门锁已经打开了,同时的话呢,它也会自动挂断,通话结束,完美。

大家好,前面给大家介绍过我自制的这一个将十二伏转为五伏的模块,今天呢实际测量一下他工作时的这个电流,以看他能否安全稳定的这个运行。 这边是过来十二伏到这出来变成五伏给我们的模块以及继电器供电,这个是一个指示灯,我们现在可以看到它现在是一个静态的电流呢,是七十毫安,这里显示七十到这个,这的话就显示是一百毫安,我们下面让这个 流程持续十次,查看它电流的波动情况, 注意观察这个子针,看能够达到一百二十毫安, 这里就是一百二十毫安。 在经过连续十次的开关门的操作之后,我们看到它的电流始终在五十毫安到一百二十毫安之间波动,而我们的电源的总的允许的量是二百毫安,所以它是安全的,那么现在是一个静态的,它的电流是七十毫安, 所以说系统的电流是符合我们的要求的。下面我们再测一下电压, 现在我已经连接好了测量电压的这个线路,表和子针也都调整到了相应的位置,我们可以看到它其实现在已经稳稳的指示在了五伏,就这个中间,这是四,这是六,中间是五,还已经稳稳的指示在了五伏。 那么为了便于观看,这次选用的是数字万用表,可以看到它的电压稳定的在五伏, 这个是一个静态,它的一个电压,说明我们的这个电压系统对于电压的这个调节还是比较可靠的,在四点九九到五点零七之间波动,连续开关门十次的情况下,电压的一个表现, 在这种过程中电压值它会下降,你看有四点九二, 最低四点八五, 但大部分时间是稳定在五伏,在继电器的工作瞬间会有所降低。 从电压电流的测量的结果来看,我们这个变压模块它工作的状况还是非常的稳定,完全可以非常可靠的在我们的门禁及系统里面使用。谢谢大家,有什么问题可以在评论区交流。


小爱同学,我在打开门,好的,开了。 你家里是不是也有这样一款老式门禁开锁方式是使用钥匙在门外开锁, 或者家里有人在帮你开门,要是忘记带钥匙,屋里又没人在,那就麻烦了。 今天咱就来把门禁改造一下,把普通门禁改成米家智能的。咱先把挂件拆开,把主板拿下来, 咱要在这主板上加一个米家的干接点模块,把模块焊接到主板对应的焊接上。 哎,行了,给模块插上电源, 先加到米家里面, 把功能设置好。 行了,已经听到门禁开锁的声音了, 这地方得整理一下。还想把手机充电器藏在空板里面,结果里面线都满了,藏不下,那就只能放外面,把空板盖开个孔, 然后把线装过去, 进到画机里面, 控板给盖回去, 主板按原位装上去, 模块插上,电源也整理好, 挂机再装回去就基本完事了。这样也还行,只有一小段线,也不难看。 app 里编辑一个快捷控制指令,来试试效果吧。 关门就自动锁,手机上点一下开锁。 哎,门开了, 关门就自动锁上,手机点一下立马就开了,这速度杠杠的, 点一下就开,现在出门不怕忘带钥匙了,哈哈。


今天我们来讲一下这一个可试的一个门禁,把它接入米家去控制开锁这一个机子,它上面显示是有一个十八伏的一个电源,然后这个机子开锁的话,是 楼下按了门铃之后先按这个对讲,然后按这个开锁,然后我们用到的是这个米家的这个模块,然后我们这个模块主要作用什么呢?呃,控制两个按钮,干接点两路, 干接点两路的控制两按钮,然后这一个是电压的一个检测, 然后按正常来说,这个机子的话,在待机情况下里面是有一个信号电,他是没有电的,等到 楼下呼叫之后,这个机子会被唤醒之后会有一个电压,然后我们就利用这一个去检测,像这种机子检测我们这里是有个开关,然后检测高电压的话,这里有个反馈一跟一个反馈二的,这个 正常检测到这电压要超过三伏的话,我们必须把它打到反馈仪的这个档档位,打到反馈仪我们先把这个机子拆开看一下, 这个机子按键是在这个板子下面,我们要把这个板子给它打开来, 我们要控制的是这下面这两个按键啊,这个是对讲的,这个是开锁的,这个我们先给他量一下,看一下他有没有公共端,现在我们用万用表给他打一下,看一下有没有公共端, 就是这一个引脚,这里是相通的,因为没有万用表的话,我们可以直接把线接上去了,也就多接了两条线,然后我们可以看到这上面是有四条线的嘛,然后就是安全记,两条为一组,然后比如说这两条线直接接在他这个按键这两端啊, 一条一条颜色接一端,然后红色就接开锁,一条接一端。但是他有公共端的话,那我们就把其中的任意一条线给他并在一起,然后接在同一个焊点上,也是可以的。 我们现在给大家焊接一下,现在我们这个线就是已经接好了,然后我们公共端是红黑线,红黑线跟黄线是接在一个焊点,然后红线在这里,然后另外一个按键只接了一点,因为他是公共端嘛,如果是没有表量的,你直接 直接把两个按键都接上,然后电源线,电源线的话,他是上面是有写的这个,这上面是个地线,地线就是负极,电源的一个十八伏就是正极,然后我们的模块供电是五到十二伏的,这个 模块供电是五到十二伏,他十八伏的已经超电压,然后我们给他加了一个降压的一个这个模块,然后这一个反馈的这个电路,他这个板子的话就是待机情况下啊,我们测量了一下 这两个点位,这个是负极,这是正极,在待机情况下,这里只有一个一伏左右 啊,但是一旦楼下门禁呼叫的时候,这个电压就会变成有一个十伏左右的一个电压,然后我们反馈就取在这里了,然后记得这个开关后面你超过三伏,这个开关是要打到反馈仪,这个我们先给它装回去。 现在这个机子我们就是已经是接好了,也是安装好了,江阳模块是供电,然后我们直接从这机场取电了,我们现在给他这机子通个电,我们给他测试一下, 然后机子通电之后,我们模块是会亮的,然后我们就可以直接在 app 上面直接可以添加,我们现在打开米家 app, 然后右上角加号这个点击添加设备,可以看到收到一个开关三键的,我们直接点添加, 添加完成这些都默认,我们不用管它,然后我们进到这个开关界面,等待它连接, 那我们右上角进去,现在还没有连上网关,我们再等一下,我们可以先不管它,我们先测试一下这个,我们现在先测一下, 现在我们这个模块它是只有一个灯亮的,然后如果是这个机子被唤醒的情况下,我们可以试一下啊,我们看一下 按着开锁按键,它是有反应的,关掉了,我们可以看一下,按开锁按键的时候,这个机子被 好按呼叫,这机子被唤醒情况下,我们可以看到我们是可以检测到有一个状态灯的,这个我们现在这里是多了一个灯,我们现在把它关掉看一下,那这个灯就没有了。然后我们现在在米家里面,我们可以看一下 你家里面的一个状态,我们现在是左键是关掉的,我们现在唤醒,然后这个开关开了,开关就是已经开状态了,我们可以利用这一个开关去做一个联动,我们来设置一个自动化,可以试一下, 然后我们在米家里面,我们在智能场景,然后我的智能右上角自动化,然后再点击触发条件家居设备,然后找到我们的那个开关,然后选择左键开,然后这里把它删掉, 然后添加执行动作,我们可以选择手机通知,也就是向我们手机推送一个通知保存, 然后现在我们在添加的时候要小爱做一个提醒,家居设备找到我们的小爱音箱语音播放保存,这个时候我们就创建完文件,点击创建, 这时候就已经完完成了。然后我们来设置一下开锁的这个,然后在这个开关, 然后这里中键跟右键是普通还有模式,我们给它改一下,把中键选到点动,右键也是选到点动, 然后我们可以试一下,现在没有点亮,它是没有反应按钮的,我们可以看一下,这是点亮了,又推了一个通知, 我按了一下右键,右键是开锁,按中间是对讲,按一下它就能灭屏, 就灭掉了,我们点亮 他这一个模拟开锁,我们这边是没办法操作的,这个他必须要接到他原来的机子上才能去模拟,但是这个通知的话,我这边小孩音响可能是有问题啊,没办法做一个通知,然后设置是没有问题的,如果是要自动开锁的话,方法也是一样的, 我们找到我们那个,因为你需要响铃之后自动开锁,在智能场景我的智能里面,然后左键打开,把这下面全部都删掉,然后选择执行动作,这里找到我们这个开关, 然后首先先打,先打开中间,因为中间是按对讲,我们打开中间,打开中间完之后必须要再加个延时, 这个延时一秒,然后就再去把它打开,右键 也相当于就是说中键对应的就是对讲,右键对应就是开锁,所以楼下按了门铃之后,我们先按对讲,然后延时一秒,再按开锁,然后这样子设置就可以了,按这下面这里这样子设置。 温馨提示,模改需要有一定的动手能力和理论知识,如果认为有难度可以联系我们帮忙改装,点赞加关注,方便联系我们。

家里有人来访,你还在傻傻的跑过去手动按键开门吗?今天教大家花九十元把室内对讲接入米家。 首先准备好触摸机器人主机感应触摸头安装有两种方式,第一种用 type c 直接插五伏电源供电就可以。 今天主要讲一下第二种方式,隐藏安装。一般室内对讲都有五到三十五伏供电,用万用表测一下,找到正负极,接在模块供电两根线上,把模块藏在机子背后底盒里,完全看不见线路。把触摸头对准对讲的开门按键位置, 用无痕双面胶贴合固定好。再把屏幕亮暗检测头贴在屏幕一个角。添加设备,打开米家 app, 按照提示一步步完成配网。配网成功后,可以自定义命名, 比如设置城门禁开关,方便语音识别。从此以后躺在床上直接语音控制开门,家里没人也能远程开门。还可以智能自动化连锁开门,联动全屋灯光触发场景模式安装,零基础小白也能轻松搞定。粉丝群有详细教程。

万物皆可记录米家,上期咱们教了大家如何把这个门禁记录米家,今天咱们先拿这个台灯下手, 这是一个米家的断路器,只需要把这个电源线剪断,把它中间连接起来就可以了,先把它剪断,剪断之后插电源的这一路,这个是输入 这面的输出,这样就接好了,咱们试一下小爱同学,哎,打开台灯。 好嘞, ok, 接下来把这个浴室柜的灯带也给他接入米家用这个智能的双色控制器就可以了,直接替代,咱们把它换了, 咱们记得看好那个输入和输出啊,这可千万别记错了,现在记好了,咱们试一下啊,确认一下 好了,这样就可以实现人来灯亮,人走灯灭。
