怎么制作蓝牙给电瓶车开关，不用钥匙
这是一个 esp 三二 c 三开发板，非常的小巧，这是一个大功率的慕斯开关模块，仅需要这两个小模块就可以做一个电瓶车无钥匙蓝牙启动方，成本呢仅需几块钱，把写好的程序提前烧录到这个开发板里面，然后把线接好，这边呢五伏供电，找到我们电瓶车的 五伏，接上就可以了，然后这边是一个十二伏供电，直接接我们的电门锁，这边是它的输出，当导通的时候呢，这两个负极会导通， 正极它是一直相通的，它是用负极来控制的，这个指示灯会亮起，为了方便演示，我们在这个电脑上下载那个蓝牙调试助手啊，手机也有这款软件啊，找到我们的控制器蓝牙，然后连接，连接完成之后呢，找到我们那个 uid 啊，这个就不用管，反正就是这个东西。 这边我们选择那个普通的文本，他默认是那个十六禁制的，我们选 right value， 就是 发送指令啊，我这个设置的是 on， 一 二三四，我们看一下啊，点击这个发送，这边启动成功，那个灯就亮了，看到没有？然后我再发一个 off， 是 关闭啊，我们点这个 send 发送 off， 这就关了，后面再发的话就比较方便啊，直接点这个已经发过的，点 on 就 亮了，然后点这个 off 就 关了， 非常方便啊，只需几块钱成本就可以搞定啊，一个蓝牙启动器，把它接到电瓶车对应的线上就可以了，装到一个小盒子里。
粉丝3.5万获赞14.9万
相关视频
01:54查看AI文稿AI文稿兄弟们，今天继续来搞电瓶车无钥匙蓝牙启动啊，上期讲过的功能这里就不再说了，接线也可以参考之前的大家最多的疑问就是，如果连接过程中蓝牙断连了，或者说是手机没电了，是不是车子就 走了，这确实是个问题啊，所以我这边又增加了这个指纹模块，当用指纹开启的时候，就不受蓝牙的影响了，双重保障啊。这个指纹模块呢是十五块钱左右，可以采集四十枚指纹啊，支持活体检测，非常的安全，可以手机发送那个命令来添加指纹，删除指纹，清空指纹，而且不耽误上一期讲的所有功能，下面我们直接演示吧， 全功能的电瓶车无钥匙蓝牙启动方案，我们直接插上电，指纹模块就亮了啊。这边我们这个原码稍后会放到我的粉丝群，分享给需要的朋友们，大家可以自行的去 修改里面的参数，功能都可以的。上电之后呢，这边就会有个初步化，会打出相关的一些信息啊，默认密码，蓝牙名称，然后需要还是需要先授权啊，这样就保持那个安全。蓝牙指令也是支持的啊，一二三四就是手动开锁， off 就是 手动关锁， finger 二号 id 就是 注册指纹， finger clear 就是 清空所有指纹，目前锁的状态是关锁啊，这个是蓝牙信号强度， 这边是一些日制信息，因为之前已经录过指纹了，随便弄一个手指错误的话，它就会闪红灯啊，闪红灯这边会 检测啊，活体检测通过，然后对比指纹是未找到，我们来用正确的指纹来试一下，一定要贴紧啊，要不然识别不了，识别成功他就闪那个绿灯啊，这边就开启了，比对成功还有个得分啊，就是看你比对的那个接近率，再按一次就是关锁啊，这样就关掉了，然后再按一次就是开锁， 非常的灵敏啊。这边代码里面还保留了那个串口调试的功能啊，输入一是增加指纹输入，二是验证输入，三是清空。到此这个电瓶车无钥匙蓝牙启动方案就彻底 收工了啊，感兴趣的小伙伴可以参考一下，自己随意的增添功能都是可以的。耗电的话这个是很省电的啊，这个模组是四十毫安，然后这单片机都是低功耗的，都非常的省电啊，对原来电瓶车影响不大的，大家可以放心。
112鹄图
01:41查看AI文稿AI文稿有同学问我这种易拉罐蓝牙音响是怎么做的，我不明白，这么简单你都不会？黄埔课堂守住易拉罐蓝牙音响现在开课，首先在垃圾桶里面找一个易拉罐，找老婆要一个五十二毫米直径的全皮喇叭，先对这易拉罐进行钻孔， 这把喇叭刚好卡在上面。这个是无瓦功放蓝牙模块，给喇叭焊接上正负极导线，三点七伏锂电池一个，记得叫老板送一个充电保护板，电池正负极焊接到保护板上， 准备一个充电接口，两毛钱，制作按压开关一个，两毛钱，在侧面标记住开关和充电接口的位置，再进行开孔，然后将电子输出正极焊接到开关两段，再焊接上充电接口， ok， 线路不会的，不会去评论区问一下吗？最后将所有线路塞进易拉罐内，给充电接口和开关打上热熔胶， 在老婆的枕头里面捡一点棉花，全部放进易拉罐，用力给他按压紧，再沿着喇叭边缘涂抹一圈热熔胶，趁喇叭还没反应过来，给他按压紧。偶尔 k 字手机连接上蓝牙，蓝牙连接成功， 效果简直牛耳鼻赤。那么这个成本只需要十来块钱左右的易拉罐蓝牙音箱，你学会了吗？无论怎么讲，又是在磨！
2330千伏电工

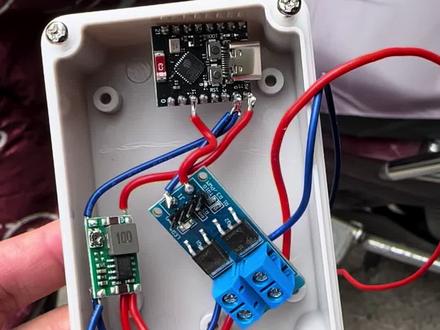

02:03查看AI文稿AI文稿上次做的那个蓝牙无钥匙启动电瓶车的，大家就比较困惑，今天我来一个实操，这是我做好的模块线呢，跟上次线路接的是一样的，因为我电瓶车没有五伏供电，所以我接了一个降压板，这边直接十二伏转出五伏给这个 esp 三二供电，然后这边十二伏是这个 输入，这边是输出，因为我这个貌似开关模块它是负极导通控制的啊，请出我的老演员，已经出场很多次了，征战了八九年了，这里主要就是接线啊，找到那个电瓶车的十二伏， 如果你有五伏的话，直接五伏给这个芯片供电，没有的话就用这个降压板，通过降压板给这个 esp 三二供电。我这个是负极控制的模式管，因为我这个电门锁是六十伏控制的，不太合适这个模式管，如果你是十二伏控制的，你可以直接接电门锁 我，我这里接了这个转把线跟这个液晶屏的线啊，断的时候，然后就是显示屏和油门都失去作用，然后接通的时候就可以走了。我这个钥匙钥匙孔是坏的，我已经把它接成那个敞开模式了。现在我们是关电源的状态啊，我们打开总开关，然后目前这个屏幕是灭的啊，转这个转把 也没作用，芯片已经开始工作了啊，现在貌似管是关闭的状态啊。我们手机控制打开那个蓝牙工具，这里需要打开这个工具，找到我们那个蓝牙，这个就是我们的蓝牙连接，然后点进去这边选发送文本，然后发送指令， 这个有密码的密码就是我们发送啊，密码我加了一二三四，然后发送，看这边这个貌似管就亮了，屏幕也亮了，我们拧这个转板，然后关。怎么关呢？输入指令 off， 然后发送 这边就熄灭了，我们这个屏也灭了，然后转动这个把手都没反应了啊。实现了这个无钥匙启动，后面的话我们发送过一次之后，他这个数据会保存的，后面再开关的话直接点就行了，点一下 就开了亮灯了，然后再点一下，再点一下，再点一下就非常灵敏啊，非常方便，把这个东西做个防水盒塞到里面就可以了。这个方案 只有一个优点啊，就是便宜，几块钱成本。大家是不是觉得还是比较麻烦，每次要开手机，然后发送指令啥的，下期我来做一个指纹解锁的，直接指纹启动。感兴趣的小伙伴可以加我粉丝群，持续关注博主的动态，所有的原码都免费分享啊！
243鹄图

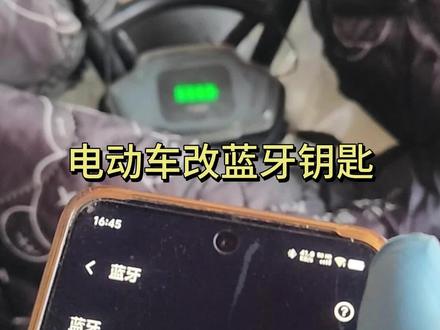

03:58查看AI文稿AI文稿应粉丝要求，出一期电动车改蓝牙遥控的视频，这样钥匙丢了或者没带钥匙也能照其不误了。 首先我们需要一个这样的蓝牙模块，很便宜，也就十几块钱，它上边有四根线，红色、黑色是供电线， 支持四十伏到八十五伏供电。绿色是蓝牙接收天线不用接，橙色是控制线，连接蓝牙，起到跟电门锁一样的效果。咱们打开电门锁上盖， 看看具体怎么操作。拧掉下边的螺丝，打开上盖，小心一点，别扯断一表线，这里面的空间可能不够用，不过我们从这里找到了至少能接两根线的地方， 上边实在没有空间，打开下边看看能不能操作，这空间也是十分紧凑，就算找到了咱们需要的电线也很难接， 索性再换一台空间大点的车来操作吧。原理都是一样的，这是我妈的一台小电三轮，他的控制器就藏在这下边，打开这个盖板，就可以看到这里有几颗螺丝。拆掉上边碍事的车框，拧下螺丝，打开盖板， 这里有一个遥控报警器，其实咱需要的三根线的接线都能从这上面找到， 不过为了给小伙伴们讲清楚原理，我还是按原来的思路接。这是原来报警器的两组接线，这两根就是咱要找的供电正极和负极。为了让小伙伴们更好操作，今天我不打算用万用表， 这一根独立的从控制器出来的橙色线就是我们要找的控制线。平时我们骑电动车插钥匙打开电门，其实就是给他通了一个高电瓶。 怎么在不用万用表的情况下验证吗？看我怎么给你演示。找一个电动车上的小灯，接到刚才我们找出来的报警器的供电正负极上，这个接头是始终有电的，不受电门所影响。可以看到我前面没有打开钥匙， 刚才接的黑线不动，然后拔掉小灯红色的线接到控制器橙色线上，打开电门 可以看到灯亮了，这就说明橙色线就是我们要找的控制线。 现在我们就可以拿出蓝牙控制模块接到车上了。原来报警器的红黑线接蓝牙模块的红黑线，蓝牙模块橙色线接控制器橙色线。为了不破坏原来线路的完整性，我把蓝牙模块的线头塞到了原来的接头里，这样所有的接线工作就算完成了。 随便找个空间塞下，盖上盖板就可以拿出来手机了。天线尽量找个缝隙露出来，毕竟全是铁盒子，有可能会影响信号。拿出手机，打开设置蓝牙设置， 打开蓝牙 店门锁，连续开关三次，最后停到开的位置， 找到 z x h 开头的蓝牙信号。因为我附近就有一台以前改好的电动车，所以这里会有两个类似名称的信号，点击需要连接的蓝牙信号点连接就可以了，这就是设置完成的效果。 打开蓝牙， 关闭蓝牙， 这样我再也不用担心妈妈把钥匙弄丢了。
65无所不拆
02:03查看AI文稿AI文稿今天继续来搞这个电瓶车无钥匙启动啊，这是第二个版本啊，第二个版本来优化一下，至于实操呢，这个接线啥的硬件完全不变，跟上次一样，实操可以看上一个视频啊。我们今天来优化软件，主要有几个功能啊，第一个就是 靠近自动开锁，就是手机苹果或者安卓靠近一米时自动打开，然后离开自动关锁，离开两米并保持三秒后锁自动关闭。第三个就是 断开关锁都抵，就是蓝牙断开五秒后强制关锁。安全方面呢，就是首次使用需要通过蓝牙发送密码完成授权，还支持蓝牙指令修改密码，并且保存到设备断电都不丢失啊。另外就是支持 ota 升级，通过蓝牙无线更新部件，无需连接数据线，拆除模块啥的，用到的东西还是 esp 三二 c 三啊这个小模块。然后另外就是这个 木塞管开关，还有这个降压板默认密码呢，就是 p w d 一 二三四五六，默认设备名就是虎图 bicycle 这些 啊，都可以通过这个原码来进行修改啊，原码的话后面我会分享在粉丝群，大家感兴趣的可以自取啊，包括这个使用手册也会分享出来，下面直接演示这个具体使用啊，我们打开这个手机，现在这个慕斯管是关的啊，我们打开这个手机，我的手机我下的是这个，来的不露啊，来的不露，我们打开这边，找到我们这个蓝牙糊涂 bit 狗，然后我们连接 连接成功，然后配对它自动就开启了啊，靠近解锁吗？因为我刚才在调试的时候已经输过密码了，所以这个首次就已经 过去了，没有那个输密码的那个环节了，所以会自动打开那个开关锁啊，现在我把这个手机拿走来，哑巴媳妇，把这手机拿远一点，这边直接就熄灭了啊，离开自动关锁，看到没有？这边日字已经打开了，就是已断开，五秒后自动关闭，它会重启那个蓝牙广播，就是当你靠近再次靠近的时候，它会自动连上。哑巴媳妇，拿过来， 好，放这吧看一下，这边日字已经打出来了，拿过来之后自动就靠近就亮了，这样我们就简单的实现了这个 蓝牙啊，近距离开锁，远啊，离开自动关锁的一个功能成本只要几块钱啊，非常的便宜，在开发版几块钱，然后木质管一两块钱，你可以换好一点的，你也可以用那个继电器都可以，在降压版你也可以换好一点的，然后代码直接烧进去就可以了，自己想怎么控制怎么控制，非常的方便啊。
693鹄图
06:45查看AI文稿AI文稿hello， 大家好，这里是 b i 三 a o 这期视频咱们不讲无线电，我们来讲讲这个 hid 模块，就是 human interface device 这个蓝牙模块，以及与其他的一些小组件搭洽的一个应用。 我主要想做的是汽车的无感解锁，就是我们的手机或者手表的蓝牙靠近这个 芯片，也就是靠近这个车之后，它能感应到我们靠近了，然后给出信号，让我们的遥控器进行解锁的操作，也就是说让这个芯片按下这个开关键就行了。首先呢需要这个， 这个叫 m x 杠二幺 f 的 一个 h i d 模块，它特别小啊。呃，我是买这个直接焊接好这个底座的一个版本， 不然的话他这个他是邮票孔，特别小，就像指甲盖一样，特别特别小，不好焊接。然后我们看一下他的接口定义，我们要用的是这个 link， 如果我们要用的时候他就输入高电瓶， 断开的时候他就输入低电瓶。还有这个 g p 零二和 g p 零三啊，他是一个特殊功能，他的是默认低电瓶，然后接近的时候输出高电瓶，也可以设置出他的输出高电瓶是点动的还是常开的， 我们需要一个这个。然后呢，我们还需要一个电源模块，这个电源模块呃，可以输出三点三以及 五伏，所谓是五伏，但他这个接口的话是给给几伏，他这就出几伏。此外我们还需要继电器，现在继电器 升级之后，他的高低电频触发可以实时调换。我记得之前买的继电器的时候，还要看好他是高电频触发还是低电频触发。 我买的是一个五伏的，因为五伏的跟这个就可以配套用，也就是说我只要给他一个电源，然后他能输出三伏的给他，他也能输出五伏的给他，然后就可以直接使用了。在使用之前我们首先需要看一下啊，我们的遥控器 它的触发是高电瓶还是低电瓶，怎么测呢？我们打开我们的万用表，然后把它转到电压模式，我们测一下它是多少伏就行了。红黑表笔触到这个温度开关的两边我们可以看到 啊，现在是二点九六，就是三伏的一个电压，如果我们摁下去之后，他就变成零了，这是说明他是低电频触发的，但是我现在没手了，就摁不了，大家就知道一下这个是高低电频出拍就行。如果说是高电频触发，哎，那恭喜你不需要这个东西了， 不需要这个继电器了，你只要一个这个模块，因为他给的是啊，触发之后他是给的是高电瓶，所以高电瓶配这个就可以直接用了。但是反正我看网上大部分都是低电瓶触发，所以我们还需要买个继电器， 然后才能实现这个触发的一个功能。但但其实我们就直接把开关让继电器代替开关了， 原理就是手机靠近这个之后，这个感应出来了，我们靠近它给出一个高电瓶，高电瓶经过这我们是高电瓶触发，我们这个跳帽 是放到 h 这边，他知道是高电瓶，高电瓶之后把这两个口接通，接通之后就代替了我们开关的这个功能，就是把这个红和白这两个直接接通了，然后它的开关就导通， 然后实现一个信号的发送，我们开始接线啊，首先是接电源的模块，这个电源它这个口竟然是 micro usb 的， 插上之后我们就直接接啊，这个三伏三伏的这个 接到我们的蓝牙模块的这个 vcc， 然后五伏接到这边的五伏 dc 正到红色这边我们来， 然后我们这样就接好了，由于这个电源模块只有一个地线，所以我们从这个继电器这， 由于这个电源模块只有一个地，所以我们从这做了一个供电出来给到这个蓝牙芯片。 接下来我们把这个接口给它看一下啊，这个 r 二 l 二对应的是这个 g p 零二，就是我们离开的时候会点亮，三的话是 g p 零三，我们接近的时候会点亮。我们接着接线，直接接到这个继电器的 信号输入角这边就行。下面我们来看蓝牙模块的一个设置啊，首先我们连接上之后，他的连接密码是一二三四五六，广播名称可以在这边设置，然后我们可以点击查询这个信号强度，就看当前的信号强度是多少，我们来进行修改。我们的开锁信号值和关锁信号值，它的 原理就是我们接近之后信号值大于某个值之后他就给出该开锁信号，当我们的信号小于某个值之后，他又输出关锁信号， 底下这个设置就不说了，点动模式的话是他的呃，输出时间，我们这边可以看到他有点动和长通，就是说他是接触一下就放开，还是说一直通着，这个大家根据自身需要去设置啊。然后这边是以航标为单位的开锁关锁的点动模式的输出时间，完了之后我们点击修改就 ok 了。 好的，现在我们已经把这个信号线接好了，我们下面来测试一下， ok， 现在我们打开蓝牙， 哎， ok 了，刚刚闪了一下啊，这个 r 一 的灯是一个连接的指示灯，刚刚 r 三也亮了，就说明我们接近了，我设置的是点动模式，所以刚才继电器也是开关了一下 之后，我们又发现了一个问题啊，我们把这个遥控板子上接上之后，它的电从哪来？是不是还要接到原来电呢？其实不用，我们看这边这个它有个口啊， 如果绑定成功之后，它就输出高电频，这高电频是可以直接给它供电的，所以我们在这个 link 这个引脚上，我们再接触一路，这边变成一个正的，接到电源的正极，然后我们再给它一个 d， 就 可以直接供电了。比如说我们连上 这个蓝牙之后，它自动的给它供电，离开之后它自动给它断电，就不存在这个遥控器电池的使用的情况。之后我们再把这些线剪短塞到牙签盒子里边，我们把线剪短之后，后面用了一个三 m 胶把这个发射板贴到了继电器的上边，然后以保证这个盖子能够关上， 在我走进它，然后它那个蓝牙信号超过一定额度就能自己解锁， 哎，解锁了一个小盒子放在这后边，然后能开，然后关，我跑，先跑远点， 哎，锁上了，这挺好玩的。
03:27查看AI文稿AI文稿diy 汽车无钥匙进入功能，这是上次做的用手机遥控车辆解锁的功能， 本来是想着能摆脱随身携带车钥匙已经很方便了，但懒人的欲望终究无法得到满足，于是就有了新想法，计划是靠近自动解锁，远离自动上锁。 还是老规矩用模块控制车遥控板，不用对车辆动手动脚，不影响车辆安全，无隐患。从遥控器主板找出开门和关门的对应按键， 引出两条线，接到蓝牙模块上面的继电器常开点上焊接好了， 这个就是控制模块啦，根据蓝牙信号强弱来控制开或关。这模块有个特别好的设计，这里预留了三点三伏的电源可供车钥匙使用。 先接上十二伏电源，测试一下功能是否正常。接上两个小灯泡，模拟开门和关门信号。 先连接微信小程序，设置一下开门和关门的距离。设置好了，手动控制一下开关信号都正常。 放进口袋，测试一下自动开关行不行， 远离到这个位置，关门信号正常，靠近到这里，开门信号也没问题。 再测试一遍没问题。 再试一下手动开关也没问题。 好了，直接插到 o、 b、 d 口上，实地测试一下自动开锁正常，现在走远点再试试，关门 没问题。可以利用微信小程序对控制模块进行设置，这里可以设置开门和关门的距离。 可以进入微信小程序，将钥匙分享给好友， 好友直接打开连接就可以控制车门解锁或上锁。 如果到外地连手机都弄丢了，可以向路人甲借个手机，搜到蓝牙，输入密码即可解锁或上锁，就分享到这吧！
566风流小猪
01:04查看AI文稿AI文稿哎呦哇 啊，一个是钥匙门的线吗？ 搭上。嗯， 月亮代表的。
23普恩特工作室
01:15查看AI文稿AI文稿今天跟大家讲一下我们的 q 幺七 pro 如何去设置手机密码解锁。首先打开雅迪智行 app， 找到车辆设置，在便捷开关里面找到我们的密码解锁， 然后我们这个地方是可以设置密码，然后我刚才已经设置过了，是二五八零，这个地方也可以修改密码，设置好了之后，然后我们把手机蓝牙关掉，模拟手机关机的状态，然后在我们仪表上面是可以去按这个按钮，开关按钮按三到五秒， 仪表上面就会显示密码开机几个字，然后我们在这个地方可以去调节密码是二 五 八零，这样我们的 q 二七 pro 在 没有手机没有钥匙情况下就可以开机了，关机的话也是同样按这个电源键按三秒 就可以关机了，没有钥匙没有手机一样可以解锁，很棒。

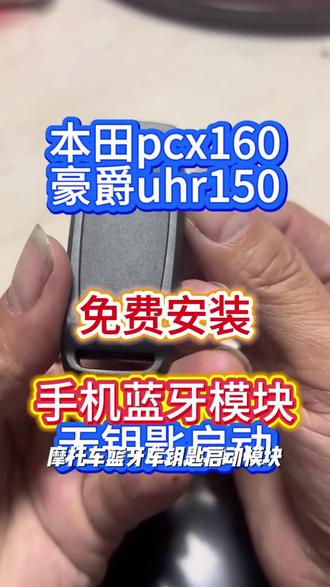

01:13查看AI文稿AI文稿摩托车蓝牙车钥匙启动模块，手机就是车钥匙，出门再也不用带钥匙了。首先把原厂的遥控器拆开，取出芯片，然后焊接在蓝牙控制盒上就可以了。 这个盒子是充电式的，充满电可以用两个月左右，没电的时候可以插着充电宝使用。现在开始安装测试一下，打开手机 app 连接蓝牙就可以使用了。把遥控器芯片装回去，把原厂钥匙壳里装上就可以了。现在测试一下手机启动功能。 好用啊，这个蓝牙车钥匙还支持分享钥匙，可以生成一个二维码，别人扫了就可以使用你的摩托车了。如果你觉得这个视频对你有用的话，请点赞、收藏加关注，谢谢大家！ 最后说夏试用车型，目前只支持豪爵铃木系列，其他车型还在开发中，需要的朋友可以先点个关注，后期会持续更新更多车型，感谢大家的观看与支持，我们下期再见！
