电流互感器各种接线方式
今天给大家讲一下电流互感器一次接线和二次接线。首先我们可以看到的是这是一台十千伏的电流互感器，这两个大的呢就是他的一次接线铜牌，靠四颗螺丝来进行固定，然后整体是由环氧树脂浇铸而成。 我们看到这下面有四个小的接线柱，分别是一 s 一， 一 s 二，二 s 二。那么这四个小端子呢，就是互感器的二次出现，分别是一 s 一， 一 s 二，对应我们名牌上面 对应我们名牌上面的标识就是零点五级，也就是我们常说的测量绕组。二 s 一 二 s 二呢是对应我们的十 p 十级，也就是我们常说的保护绕组。
粉丝432获赞1223
相关视频
02:10查看AI文稿AI文稿大家好，我是电工培训老毅，今天我们来学习 k 二四电流互感器和 电流表的接线，那么这个考点是很重要的，很多同学在这个里面考试考挂，所以今天我们一定要认真学习，这个考点好摆在我们面前呢，他有三个互感器啊，电流互感器啊， 然后这个电流互感器有什么特点呢？上面有 s 一， 一定要注意看啊，不管是什么样的电流互感器，它上面一定会标注这两个符号， s 一 s 二，这个 s 一 就代表这个螺丝是它的一个阶段， s 二又代表这个螺丝也是它的另外一个阶段啊，同极可推其他两个一样的。 然后我们再来看这个电流表，上面有 a 的 就是电流表一二三块表，三块表对应我们三个互感器，那么在这个表的后面， 任何一个电流表他后面都会标注正负。好，这个我们就明白了，很容易啊，把一接到正，二接到负。好，我们来看一下， 这个是 s 一 接到这块电流表的正，第二个互感器的 s 一 就接到第二块表的正极，第三个互感器的 s 一 接到他的 第三块电流表的正极。好，这里重点在哪里？在他的负极这个端，负极全部连在一起， 把 s 二全部连在一起，把它通过一根跳线跳过来。前面我们说到 s 一 接正， s 二接负，这个上面三根全部接的正，但是为什么这个地方少了两根负，或者说两个 s 二呢？原因就是因为我们把表的 负全部连在一起，把互感器的二全部连在一起，就可以省掉另外的两根桥接的线。还有一个重点是什么？就是一定要把这个 s 二这个端接地，或者用这个公共的负端去接地啊？都行，两者都行。 好，那这里我们就重点给大家提示一下，把这一句话记下来， s 一 接正， s 二接负，三个 s 二并在一起去接地，或者三个负并在一起去接地，你学会了吗？想系统学习加考证请关注我。
333武汉中丞电工培训
03:17
02:30查看AI文稿AI文稿注意看一下我们这个电流互感器已经有知道的知识，那首先大家来看一下我们这个电流互感器给他接线的时候，我们如何去穿线，那 他的库里面呢？我们要去穿线，那我们需要把这个线串在这个互感器面的时候，那我们如何去穿线？是从这面开始穿线，还是从这面开始穿线？那我们该如何穿这个线？我们该如何穿过来？ 今天来给大家说一下，我们电流互感器穿线的时候呢，一定要记住这个口诀，从 p 一 穿向 p 二， 这段是 p 一， 那我们从 p 一 穿向 p 二，那我们从这段呢穿入 p 二，看到没？从 p 一 穿入 p 二，那这段就是 p 二，从 p 一 穿入 p 二。 我们这样穿上之后呢，再来看一下我们这个电流互联器它的变比该如何去计算？那我们很多人都没有搞清楚电流互联器它的变比，那它的变比就是电流比 三百比五，那它的倍率就是六十，大家看到没？如果是两百五比五，那它的倍率就是五十， 这样我们就能知道了我们这个电流互感器它的辨别以及如何去穿线。那我们这个电流互感器 它的穿圈，穿线的圈数该怎么样算？大家看啊，我们这样穿过去穿了几圈，大家看一下我们这样穿几圈，穿几圈之后大家简单的来看一下，那我们穿了几圈线， 大家看现在我们穿了几圈线，那现在很显然我们只是穿了两圈线， 但是呢很多人会计算成穿了三圈线，那我们把这个线这样拉过来的时候，很多人都会 计算成十三圈，其实他是穿了两圈线，一圈两圈，那两圈线是经过这里，他没有三圈线经过这里， 大家看到没？这就是两圈的穿线，那电流烘干器啊，我们接线的时候他的接线 s 一 和 s 二，那这个就是 s 一 的段子，这段就是 s 一， 那这段呢？就是 s 二，我们哪端要接字大家也要一定搞清楚， 把这个呢分享给大家，希望呢对大家有所帮助，喜欢的朋友们点赞关注转发。
32牛逼电工

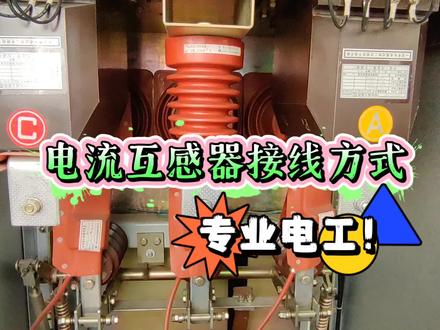

05:52查看AI文稿AI文稿电流互感器都有哪些接线方式呢？大家好，欢迎来到机电保护网小课堂， 今天呢咱们就讲一讲电流互感器的接线形式。那电流互感器的接线形式呢？什么是它的接线形式呢？主要就是指咱们的电流互感器与 测量仪表啊，还有保护继电器，它们之间的这些接线形式叫电流互感器的接线形式， 根据咱们机电保护装置的不同要求呢，咱们电流互换器有很多种接线方式， 主要就有什么单台电流互换器接线，还有三项新型接线，以及两项不安全新型接线。接下来呢咱们就对这三种接线形式呢依次进行详细的讲解。 首先看一下单台电流换气接线图，这个呢就是一个单台电流换气接线图，你看它在 c 项是不是接了一个 ct， 然后呢 接了个电流表，是不是啊，这个呢只能反映单向电流的情况，它呢适用于需要测量一项电流的情况，通常呢适用于符合平衡的 三项电路，只有符合平衡，所以说他通过测一项呢，就代表三项的一个电流，是不是啊，用一项来代表三项符合平衡的时候才能用这个接线图用来测量电流，还有过符合保护用的时候就用单台电流换气接线图这种接线方式。 接下来咱们就看一下三项新型接线，三项新型接线呢是由三台电流换气一二三还有三块电流继电器组成，这种保护接线呢是 能够对线路的三项，两项还有单项接线短路呢，都能够满足要求，都能够起到保护作用，而且呢灵敏度非常高， 它呢适用于中性点直接接地系统呢线路电流保护，还有变压器的电流保护，你看 它流向是 a， 是 不是电流继电电流， ct 电流换气出来之后，你看从这进来进到这个保护继电器里，是不是啊？这是 a， 这是 b 呢？ ct 出来之后进到那个继电器里，是不是 c 也是 这样流向，然后进来之后呢？然后这电流继电器都回到这个什么 n 向 d 上来，是不是啊？这次回来 进去之后都是这么回来，对不对？都回到这个 d 上来，试试它的电流换气，这个电流的流向。这是三项星星接线， 他呢一般是用的比较多，他呢主要是能够对三项两项单项接地短路保护呢，都能够起到保护作用，能够反映三项电流的情况。所以说呢，这个呢，应用比较广泛，应用于重要点直接接地的线路电流保护中。 接下来看一下第三种接线方式，就是两项两继电器不完全新型接线，它呢，一般是啊，两台电流换器，这是不是两台，然后呢两块电路继电器装在什么 ac 两相上， 它呢，与那个刚才咱看的三项新型新型接线的是什么？ b 项没有电流换气，还有电流继电器，它呢，只能反映这两项这个针织电流，这种接线方式呢，它呢，只能 你看，只能检测 a、 c 两项，是不是他不能反应什么单向短路电流，是不是？你看 b 项没有，所以他就没法反应这个单向短路接地，他能反映两项短路接地，是不是这种方式呢？一般是 是用在两项不接地的小电流接地系统中保护线路的三项短路，还有两项短路时候呢可以使用，那么这个 b 项的电流怎么算呢？它是一般是根据咱们那个 电流流入的流出， r a 加 i c 加什么 i b 等于零，是不是啊？那么呢，这个 r b 不 就可以求出来了吗？对不对？这是点带点的都有方向的，那么 r b 等于什么？ 不就等于负的这个 i 加 i c 吗？对不对？它的流向呢？你看也是这样式的， 下来以后 a 向，你看电流流到这来，然后进了电流继电器里，然后出来到 n， 是 不是 c 向也是，是不是电流进去，这个呢？进去，然后呢出来，最后呢也到了这个 n 上，是不是这个呢？就是什么两项波形接线的一个方式， 这个呢就是两项波形形接线的一个电流流向 a c， 这是一次测，二次测呢，是不是是 s 一 s 二 p 一 流进， p 二流出，根据剪辑原则呢，一般是 s 一 流出，那是不是 s 一 流出？是不是？ 是不是这个也是 es 一 流出， es 二流入，是不是这个是根据剪辑？下一个咱会讲一下电流互感器剪辑性以及电流互感器剪辑性的一个判断方法，这个会详细讲解。 好了，今天呢，咱们对于电流互感器的接线方式呢，先讲到这里，下期呢，咱们不见不散。
228电气技术小课堂
01:13查看AI文稿AI文稿大家好，我是老易，今天我们学习 k 二四互感器和电流表的接线。好，我们来看这个图， l 一 l 二三根象线经过我们这个断路器，然后给它熔断器，也就是保险丝， 然后在这个地方往下走，给到我们这个接触器，这个圆弧状的这个图标，他就是互感器，那么这里出现三个互感器，也就是说一个互感器对应一相电， a 向、 b 向、 c 向，然后往下走给到 这个 fr， fr 就是 热继电器，再往下走给到我们电机，也就是说这个里面的主体是用这个互感器在检测这三项电流， 当这个互感器得到一个信号以后，会把这个电流信号传递给我们这个电流表。三个电流表前面我们讲了这个图纸的相关的它的脉络和这个原理，那么下一次我们会 出关于这个 k i 四互感器和电流表的接线的实操，关注我，带你系统学习加考证。
123武汉中丞电工培训
01:09

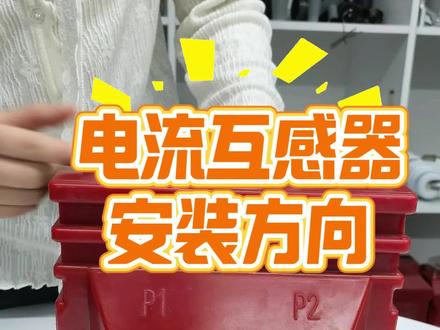

00:33查看AI文稿AI文稿电流互感器的安装方向有没有什么要求呢？我们旭荣电器做了十年的互感器了，今天就来给大家讲一讲。首先我们可以看到电流互感器上有两个明显的标识， p 一 和 p 二。从即兴方向上来讲的话，要严格按照 p 一 进 p 二出的电流流向标识来进行安装，也就是说我们依次绕组的首端 p 一 要朝向电源侧，末端 p 二要朝向负荷侧。如果即兴相反的话，则会导致电流反向，你学会了吗？

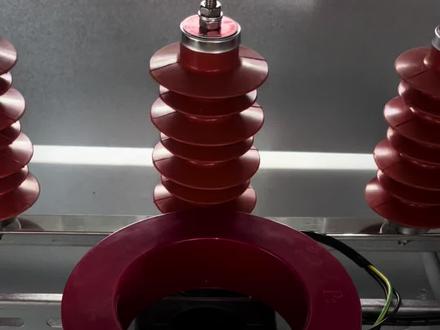

03:41查看AI文稿AI文稿今天用一条视频来告诉大家这个高压柜子连续电流互改器的整个实图和二次接线，我们这个连续电流互改器在看电器图纸的字母符号和图形符号，那就是在这个位置， 那接下来我们看到这里的 s 一 和 s 二，然后它就是我们这个连续电流互改器底下的两个二次的接线端子， 然后连续电流后感觉采集到的连续电流出来的这两条线具体怎么接的，结合电器图纸来看。然后出来的两条采集连续电流的二次线，首先要接小圆圈斜杠， 我们大家以后只要在图里面看到小圆圈斜杠的时候，就代表端子排，端子排的话，接下来看图的时候学懂看图的方法是关键。来找到我们的端子接线图，然后在我们的端子接线图里面我们就可以知道具体他接的端子， 然后这就是我们整个柜内的端子接线图，然后这种端子接线图是最好看懂的图，看到一看到这一列是对每个端子的编号，这里的 a 四幺开头数字是原理图的原理号。 我们先来找到我们连续电流互感机出来这两条线的编号啊，线的编号是它是 l 和 n 的 这四百的线号，然后在这边先来找线号，然后就是这两条线接的是二五端子和二六端子， l 四百和 n 四百，然后接下来我们在看的时候怎么去看它呢 啊？首先二十五号端子左边，然后就是 l 四百的线，就是从我们 lh 连续电流互感接的 s 一 和 s 二端的先接端子，经过端子的转接之后，我们要把它接到 e n 元气键的 x 端子的七八端子去，如果你是零基础不清楚，你就会告诉你是保护装置，你就知道啊，你在接线的时候你就会清楚 收纳的这两条线，先把它接端子排，经过端子排的转接，再去接到 env 机保护装置上去，我们先把这两条线顺着这个二次线从这个柜体的侧面，二次线柜侧侧面一路拉上来之后接前面的端子排， 然后端子式的上方，然后就可以找得到我们大家看到的线，然后接下来按照这个端子接线图来看， 按照端子接线图对应的去找到他的二十五和二六端子，然后在二次接线的时候就接就行了，找二五和二六端子啊，在这边可以看得到，这就是我们二十五号端子和二十六号端子，有两条线是从连续电流互感器拉上来的， 然后经过端子牌的转接之后还有两条线把它送到我们的 vg 保护装置上去，这两条线然后顺着二次线过来之后接我们这个 e n vg 保护装置， vg 保护装置接的时候，然后按这个图接的是这边的呃，找这个线号， 然后连续电流四百的线， 然后就是这两条线，然后看到这两条线，大家看到这两条线就是从我们整个大圆圈， 然后先接端子盘，再经过端子盘把它接到微机装置上来，专门采集完连续电流之后和里面的定制对比之后，专门用来进行保护跳闸用的。我会在我们创电新能源成套厂的现场，结合更多的电器的知识，大家可以点赞收藏， 大家看到这本高低压配电柜是排图集，我在给大家讲，看图的同时告诉大家柜内的接线一百八十四页，一百三十二节课，一起来学懂它。
50小明电工学堂
