门窗三维立体图怎么做
门窗图怎样变成三维图？先随便画个窗，点击右上角的三维展示，在弹出的操作框中滚动鼠标滚轮可以使视角推远拉近，单击右上角的小方块会直接转到对应的视角， 点住方块并拖动，可以自由调整视角。点击型材选择，选择标准型材或是窄边型材，点击操作。启动动画可以使开启位动起来，平开、推拉、折叠都可以。 点击显示标志会出现相关尺寸数字。点击截图可以保存图片，并通过微信发给客户。 如果想要画面更加纯净，可以把显示网格和显示倒影两项取消勾选。如果需要打印在大 样图中，就先点击保存图片，然后再打印样图的时候选择报表三维图的样式就可以了，也可以直接打印成这种三维图是可以根据颜色变化的，内外双色也可以。
粉丝2527获赞5969
相关视频
01:08查看AI文稿AI文稿门窗加工图 cad 三维制作，所谓技多不压身，只要你是做门窗设计，像这种门窗三维加工图迟早需要用到，它可以非常直观的表达加工的尺寸和效果， 提高生产的标准化和精度，这也是系统工艺的一种方法。
00:33查看AI文稿AI文稿你会不会觉得这是 solidworks 软件画出来的呢？其实这是 cad 画出来的， cad 也可以画出这样的三维模型，画出来的效果完全应付得了门窗厂的工作需求，无需多学一个三维软件。
06:08查看AI文稿AI文稿大家好，今天我们介绍一些主要开门窗的一些插件的一个用法。那首先第一种，我们用这个皮子助手的一个参数开窗， 这个插件啊，他需要在这个墙体上啊，指定一个开窗的一个面积，也就是啊一个范围。好，我们选中之之后啊，然后 选中这个参数开窗，在这里我们啊设定他的一个开窗的一个窗户的一个格子啊就行了，然后这些可以保持默认穿宽的材质的话，你这里啊可以选择你需要的一种材质啊，这里你任意去选择一种。 ok， 我这里随意是选择一种啊，玻璃材质的话，你这里啊选择一个玻璃啊，点击这个应用，那这个的话窗户就开好了。 ok， 那他这个是把 这边啊也会进行打穿，这个是第一种啊，第二种的话用这个穿护深层器工具啊，选择第一个， 然后这里啊你设置他的一个尺寸，那这个宽中宽的话，你可以进行一个设置啊，这里可以选择他的一个样式，他默认是固定，你可以选择推拉啊，那这个是三扇的话，你可以啊，就是三扇啊， 然后这些保持默认啊，点击一下这个半字， ok， 点击一下之后，然后再选择这个， ok， 那这个就啊给他开好了。好，这个是第二个， 那这里还有一个啊，叫做参数画川啊，这个也是要选择一个面，这个其实跟痞子助手的那个差不多 啊，选择他，然后点击这个参数，这个好，那这里啊他同样是一个参数啊，这里也有很多参户的一个材质玻璃。 ok， 那这个跟这个差不多啊，他只是比这个比这个助手这个少一点好， 那还有的话一个这个啊，就是叫做线转框架，我们选择他选择这个，然后把你需要的参数 在这里的话啊，你可以啊复制一组出来啊，把这个选择出来，然后选择这个。好，这里的话你可以选择否，否的话他生成出来啊，是这样一个穿，如果你选择是的话，他会 啊，给这个给他隔壁， ok， 还有一个三点箭，穿这个的话，其实就是他啊，画出来就是画窗户，画窗户好，可以看得到啊，就这样画出一个普通的一个窗户。 ok， 这个就是他的一个窗户。好，这里还有一个窗户工具， 他这个传货工具其实就是把它每一个部位进行那个拆分啊，这个是玻璃，这个是框架装饰啊，你可以去画啊。 好，然后你可以去给他装饰， 这个一般情况下我们用的比较少，但这样子给他画出来，然后再套一个。 好，就是合成了一个窗户给他啊，创建一个群主，再给他翻转一下啊，翻转一下就可以了。 ok， 这个也是一种窗户。 好，那这个门的话其实是一样的啊，这个门的话还有一个门，这里我们给他开门洞啊，啊，找到这个有一个门 啊，这个门。 ok， 这里的一个 一地的一个高度啊，这里是一百。好，这里有很多种门，可以去选择卧室门，还有厨卫门啊。好，我们先来看一下啊，那我们啊给这个可以先复制几个出来啊， 一个三。好，那我们先用第一个，这个我们选择这个啊，选择这个墙啊，在锁开的位置，然后拖动这个门的一个宽度 点一下啊，他这个就开好了，你们可以看得到啊，这个就非常非常方便。好，那这里他还有一些样式啊，还有一些样式，那里，这里啊？卧室门，出发门看一下。 好，他这个就是门的不同啊，门的不同，你这里要还有一些其他的啊，看一下子母门和装饰门，还有双双开门，我们看一下啊，双开门。 ok， 他就可以开出这种这种来啊。好，他这个四十五度啊，注意这个地方，你如果改回九十度的话看一下啊。 ok， 然后点击下，好，九十度就是这样子， 那么如果零度的话，他就关起来了啊，零度的话他肯定是关起来啊，你可以再去测试一个。好，然后我们用这个门，我们把它设为啊零那个卧室门。好， 点击， ok， 可以看到啊，就是这样一个效果。 ok， 那这个的话就是我们主要的一些门窗插件的一个用法，这节课啊就到这里。
439唐老师原创视频教程店

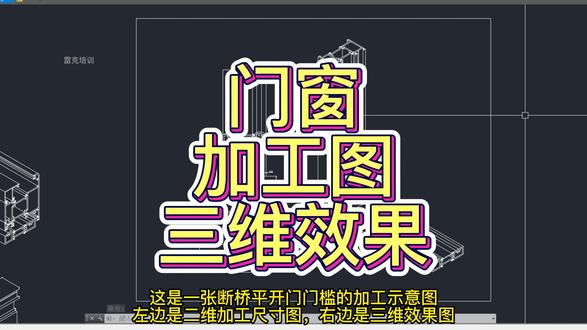

01:00查看AI文稿AI文稿这是一张断桥平开门门槛的加工示意图，左边是二维加工尺寸图，右边是三维效果图。 二维和三维的配合，可以让图纸更加直观、清晰地表达设计者的意思，让车间师傅一看就明了。暗图加工即可，质检暗图检查即可。 这是 cad 三维画出来的门窗加工模型，会 cad 二维就可以学习哦！
