ug2406经典工序导航设置

大家好，今天给大家讲解一下我们 ug 编程工序导航系的一些简单设置啊，像我们在这一栏的话，可以把常用的一些余量啊，盘布局还有转速镜里把它调出来，这样方便我们查看以检查。那如何去调出来呢？我们在这里点右键找到链子里 还有我们的余量，还有我们的底部余量，当然你不想要的也可以把它去掉，如果是自动换挡呢，你可以把道具号调出来，如果是普通的不是自动换挡的，我们可以把它关掉。 呃，像我们的布局还有我们的转速，转速这里已经调出来了，那包含你的顺序位置的话，也可以改变一下啊，现在他的位置比较靠后的话，你想要在前面插开的话，我们也可以调换他的位置，在右键属性这里 找到我们的列，那比如我要把呃这个布局什么的贴到前面去，那你在下面这里往前面移 这里，那么他的位置就可以调出来，那这时间什么的你要放到后面，那也可以移动的， 然后时间就往后面调一点， 好吹， 这样就可以改变他的位置。那这样设置有什么好处呢？在边道路中呢，可以清晰明亮的查看到我们的一些余量啊，还有你的集合体进给速度转速啊，都可以一目了然查看。好的，这是我们一些简单的设置，谢谢大家。

大家好，今天呢给大家分享我们的工序导航器的啊，这个部位的一个设置，那么呢我们这个部位呢，常见的啊，常用的一些参数呢？哎，我们用刀，刀具，然后刀号，对吧？ 好，然后还有我们的这个敲深度啊，转速啊，进给，然后呢我们的余量，哎，侧壁余量里面余量，那么呢如何给他添加到这个里面来？哎，我们这里的话，在这个空白区域右键单击点击属性， 然后呢啊选择这个列，哎，这个里面的话呢，哎，我们可以看到啊，这个前面打勾的就是他显示的， 然后顺序呢我们可以看到换刀刀轨，刀具刀具号时间啊，跟这个顺序也是一样的。那么呢我们现在的话，我们看一下啊，我们需要把这个余量里面余量添加进去， 然后其他的话，比如说，哎，我们如果说要添加的，你可以直接给他勾选，但是其他的一般我们就不用了啊，那么我们点击确定，我们可以看到上面是不是就添加过去了 啊，然后呢我们把一些常用的啊，对吧？我们给他添加到我们这个前面来啊，比如说我们的进给转数，对不对啊？余量里面余量，那么呢怎么去改变这个顺序呢？也是在这个属性列里面啊，我们看一下啊，比如说把这个刀把这个余量 啊，刀具后面没问题啊，然后呢把这个刀轨啊，我们可以给他放到后面去啊，放到后面去，然后刀具号的话啊，我们也可以给他放到前面来，放到我们的这个余量啊刀具后面去。 好，然后把这一个进给转数了，也可以放到前面来来进给的话放到我们的这个，哎，余量后面去，好，然后把我们的转数也可以，对吧？哎，放到我们 的前面去，好，这样的话呢？哎，我们就可以看到啊，刀具，刀具大小，刀具号余量里面余量净给速度一些重要的参数啊，就放到了前面，哎，这个就是我们的一个工序导航器的设置，那么大家学会了吗？

今天给大家分享一个问题的解决方案，什么问题呢？就是一个网友啊，他遇到加工模块的工序导航器里面不显示任何内容，都是空白的， 那么这个怎么回事呢？我们怎么点啊，都点不出来啊，重装软件也无法解决， 他是很头疼的，那么下面老爷来分享一下啊，先关闭软件，然后呢在开始菜单这里啊，找到 windows 系统啊，下面的啊， windows 系统看到有一个运行啊，打开， 然后输入 i e g e d i t。 啊，这是系统注册表的打开方式，好，就打开注册表，然后呢我们看到有第二线 展开，然后找到 ug 这块啊， ug 是 u 开头的， 我们打开看一下。好，就这个展开，展开以后呢看到 nx 好下面有一个版本号，那目前呢，我们是十点零这个版本有问题啊，所以呢，我们找到数字这个版本号，十点零 在绑美号上右键删除他啊，点式 删除了，然后我们再关闭重启，按照这种软件啊，先建一个文件。 好，我们再进入加工模块试一下。 好，已经显示出来了啊，我们在创建一个工序， 试一下， ok 了，搞定啊，再创建一个行江喜试一下，看一下有没有问题。 好了，已经完美解决啊，那这个问题呢，确实很少见啊，关注老叶带你学习更多 ug 技巧。

同学们好，我是金木，今天我分享一个 m x s 零六工序导航器列配置的问题，我们很多同学安装高版本以来，都会发现一个问题，在使用我们 u g 加工界面工序导航器这个列配置选项的时候，我们把它修改成我们所需要的选项， 结果我们重启 ug 之后，发现他又返回到原来的这个状态，那么如何去解决呢？接下来我教会大家方法。首先我们可以右键列配置，这里选择列配置，再选择配置列， 在这个下面我们可以发现用户默认的这个级别都是系统，而且呢都是只读，说白了这就是我们这个文件已经受到了保护，那么如何解决呢？非常简单，我们只需要在新建一个列配置为用户级别的列配 配置就可以了，那我已经新建了一个，接下来我们可以通过新建，然后呢在一这里选择用户注意名称，可以用任意一个名称都可以，中文英文都是可以的，那么现在我们点击确定 好，这个时候呢，你就可以任意的去修改你这个列配置的所有的选项了，那你可以直接改成你所想要的， 我们确定一下，这里我就不改了，大家可以自己去改，改完之后呢，你就可以直接使用这个列配置重启 ug 还是可以进行生效的，那么这是第一种方式，因为二三零六呢，他不能返回到我们经典界面，所以呢我们只能用这种方法来进行解决。 如果你是二幺二的这个版本，那么你可以在文件使用工具下面有个用户默认设置，那么你打 开加工里面选择用户界面，这个下面会有个工序导航器，那么你直接把这个使用经典导航器的这个勾打上就可以了，那么重启 ug， 你这个列配置依然可以返回你所想要的这个状态，那么这就是利用到低版本的这个工序导航器了。好，那么我这个小知识点就分享到这里，你学会了吗？点赞加关注，永远不迷路！

大家好，今天给大家讲解一下我们 ug 编程工序导航系的一些简单设置 啊，像我们在这一栏的话，可以把常用的一些余量啊，还有部剧还有转视镜给你把它调出来，这样方便我们查看以检查。那如何去调出来呢？我们在这里点右键啊，找到列子里啊，比我们的余量 还有我们的底部余量啊，当然你不想要的也可以把它去掉，如果是自动换刀的，你可以把道具号调出来，如果是普通的不是自动换刀的，我们可以把它关掉。 呃，像我们的布局还有我们的转速啊，转速这里已经调出来了，那包含你的顺序 位置的话也可以改变一下啊，现在他的位置比较靠后的话，你想要在前面插开的话，我们也可以调换他的位置，在右键属性这里 找到我们的列，那比如我要把呃这个布局什么的交到前面去，那你在下面这里往前面移 确定，那么他的位置就可以调出来。那比如时间什么的，你要放到后面，那也可以移动的 来，我们时间就往后面调一点， 好确定好，这样就可以改变他的位置。那这样设置有什么好处啊？在边道路阻乱，就可以清晰明亮的查看到我们的一些余量啊啊，布局， 还有你的集合体进给速度转速啊，都可以一目了然查看。好的，这是我们一些简单的设置，谢谢大家。

也没人告诉我阿格里的四大式图竟然还有这么多用法。在阿格软件中，可以在这个地方来切换式图像程序顺序式图、几何式图、基层式图以及加工方法式图都是有的， 当然也可以直接在工序导航器里面右击名称来进行切换。如果你的软件基础很薄弱，这份从鼠标键盘操作开始教的入门指南就很适合你了。敲六自己拿回去看吧。那么编程的时候第一个要用到的仕图一定是几何仕图。在编辑程序之前，第一步是不是先要确定我们的加工坐标， 那么几何式图中就有一个 m c s 缪，还有 workpiece 两个选项。这个式图主要就是用于指定加工坐标系以及定义我们的弓箭和毛坯。接下来演示一下具体用法。双击 m c s， 这里的指定 m c s 默认是和绝对坐标系重叠的，如果说有需要的话，可以点击坐标对框改为自动判断。选择这个弓箭的顶面，把它定义到四面分中对顶为零的位置点确定，这样我们的加工坐标就定义好了。 接下来是安全高度的设置，也是在这里选择弓箭的平面，指定弓箭的最高面抬高十五到二十毫米，稍微大一点的机床可以再给高一点，确保后续的一刀安全点确定。然后下面这个 workpiece 双击点开它之后是去定义弓箭的 指定部件，选择这个弓箭来决定我们的加工形状，进行一个保护点确定。那么指定毛坯的话，也就是一个初使的材料，像比较常用到的包容块，以弓箭的最大外形来生成一个方块，后续开粗程序的编辑，其实就是去计算毛坯和弓箭的一个差异位置 来进行刀路的生成，所以这个是要去设置的，点击确定。这个就是几何式图中所运用到的一个功能。接下来看第二个机床式图， 它最主要的功能是去设置我们的刀具以及管理我们的刀具库，所以它是与刀具相关的，那么右机名称切换到机床试图这里因为没有导入刀具库的原因，所以是没有刀具的，那么可以通过右机为用向 插入，然后选择刀具，这里有很多种刀具类型，我们选择二 d 刀路，选择第一个刀具类型，这个是最万能的洗刀类型，像做平底刀的话，可以直接输入名称第十，然后点击确定。参数列表里面只需要去改动直径就可以了， 像这里的长度，刀刃长度，你也可以按照实际刃长去设置，包括底下的刀具号，刀具库里面的补偿寄存器， 都可以在这里面去设置，点击确定。接着还可以创建圆鼻刀，点击插入刀具里面名称，输入第十二，零点八，点击确定。这里除了改直径之外，下半径也需要改为零点八，那这个就是圆鼻刀，像飞刀的话也是改这个下半径就可以了。求刀的话，我 们插入刀具做一个 r 五的球刀，半径为五的情况下，直径同样为十，下半径呢给到一个五，就是对底部做一个全圆角，这个就是球刀的创建。以上就是最常用到的三种刀具类型，接着来看第三个仕图，就是程序顺序仕图，那这个仕图 主要是对于工序来进行分组，去管理我们的程序，那我们右击名称，切换到程序顺序仕图，它其实就是一个文件夹，这里有个总文件夹，那么选择插入，然后点击程序组，这样就可以对工序进行分类。比如第一步开粗名称，输入 a 一， 点击应用 第二个工序二粗，我们输入 a 二，点击应用点确定，然后中光，金光，这里根据我们的需求去创建一个程序组就可以了。分文件夹来进行管理，比如说第一步，我们先来对于整体的文件进行飞面，那就在 a 一 的文件夹里面选择插入工序 类型，选择二 d 道路中的 d b 洗刀具，就选择之前创建好的 d 十的刀具，几何题，选择 work piece， 点击确定。 那么现在具备了弓箭，刀具坐标也有了，接着指定一下底面，选择这个弓箭的顶面，把底下的切削模式改为往复，这个布局可以给到百分之六十，点击生成，可以看到这样一个飞面刀路我们就做出来了。 接着在 a 二文件夹里面可以去创建开粗的程序， a 三里面可以去做二粗，那么程序顺序式图我们就讲完了。最后一个是加工方法式图， 它的作用就是完成批量的参数设置，像余量、公差，进给和转数，但它其实在实际工作中一般是不怎么去用到的。加工方法是图里的四个选项，开 粗，二粗，金光，然后还有钻孔，但是在实际工作中，在不同的加工位置，你的余量还有转速晋级，根据刀具的不同，肯定是不能统一去设置的，都是在程序顺序仕图里面，对于每一个程序，像这里的余量，点开切削参数可以单独去控制它的部件余量，最终底面余量 包括公差还有转速进给都得根据实际加工情况去进行调整的，所以加工方法仕图在实际工作中很少去用到，比较常用的或者一定要掌握的就是前面这三个仕图的使用方式，那么今天的分享就到这里，八八六。

今天教大家怎么批量出图及标注尺寸，点击批量投影式图， 可以从左边装配导航直接批量选零件，也可以单个选择零件，或者直接在图形界面选择要投影的零件。 本次演示所有的式图投影在主装配的一个图纸中，然后开始设定每一个式图的投影方位， 选择调整的方位轴，指定方位方向即可调整，此处注意选择过滤要选整个装配范围，设定完方位的会蓝色显示。逐个查看零件，按需调整方位， 不需要调整的点击一下即可， 已经设定过的可以再行查看。进行设定， 设置完成，点击确定。 开始创建投影式图。进入制图模组，打开刚刚创建的式图， 然后点击自动标注， 对当前图等所有投影式图进行自动标尺寸，采用坐标式的标注方法，机准在各零件主视图的右下角开始标注， 这些视图已经自动标注完成， 每个视图上方会标注它的名字和数量。

带 ug 的 c m 加工模块，如果我们要看一个城市的 一辆短数进给以及公叉这些参数，他是比较麻烦的，你还要点进来，那么这里呢，有一个很直观的，我们可以通过上面这些地方看， 在空白的地方点右键，这里有个列，把这里调整一下就好了啊。配置我们一般就调这个程序式图好，首先第一个重中之重应该是这个刀记号，把它移到前面来， 刀记号以后是刀记，刀记，然后换刀，还有一个几合体 啊，这里点击一下，注意看这个地方啊，那么这个地方呢，他就变过来了啊，我们就放这里，那么换刀可以给小一点，这个可以给小一点 啊，一辆啊，一辆比较重要了，而且他有两个，一辆啊，这个往上，哎，这个只能选一个啊，我们直接拖吧，包轨一辆两个，再点应用 啊，几何体两个余量已经过来了，那么还有一个切削深度还有布置啊，切削深度布置，这个就是水平方向了，那么这个切削深度呢？是垂直方向，好转速镜给 啊，这是转数，还有这个进给打勾应用啊，现在我们就哎啦，这些参数是我们要的， 换到这可以给小一点，然后鬼可以给小一点。比较重要的参数，我们就先放前面时间方法，那么方法夹直器， 换刀时间这些不管他过渡到鬼 最短刀最长度。这个药还有一个啊，这个刀轨可以放到一辆后面去， 高轨布剂清香深度，嗯，一个是 估计这是水平了，然后这个是垂直了，我们把这个放到前面去吧，那么加湿器也要加湿器还有时间放最后面 啊，最短刀具长度，夹子器，方法，方法，我们放到夹子器前面吧。应用啊，我们看一下这个是不是你想要的方式了， 刀号，刀具，这个换刀几何体，一辆，一个侧面，一个理念，这个是刀 轨，有没有编辑过的切消深度，布置深度和布置，这是垂直，这是水平，然后转速进给方法啊，加湿器，最短道具，还有个时间。好，这些可以，其他 其他我们就不要了，看一下这个刀记，刀记这边的视图，那么也可以处理一下这个刀轨，实际上没什么用了，这个啊，刀记号我们放到最前面去，嗯，这里啊，这里有名称啊，刀号我们放前面。 道具，第二个是道具描述，不管他长度，长度，我们要方法，这些都不用啊，这些程序组 啊，我们只要这个刀号以及这个刀具名称，刀轨，这些都用不上了。这些啊，再看一下这个几何体 截图与视图，我们比较重要的参数是什么呢？那么， 嗯，这个都不用设，都可以，这个基本上我们都不用了，加工方法好，可以了，那么整个我们就可以了，这个不用管了。 好，那么现在我们要看一个道路，我们就直接点到这里，马上他就能够出来这些参数， 比如说啊，这个一辆我知道这是光刀的零零，然后切消深度啊，多个转速镜给，现在我们就 不用翻到这里来了。哦，还有一个公叉，是吧，那么把这公叉调出来，这里有公叉的啊，名称公叉，实际上不用调也可以。 哎，这没有空插换挡时间。 好，没有公叉我们就算了。 watch 检查好， ok， 没有公叉就算了吧。 好，这样子调过以后我们就直观多了。比如说这个，这个可以给小， 然后去百分比啊。那么这开出的啊，留的是十八条、七条，这个留的 多一点点了，现在的话我们就很直观了，我们就不用打开里面再看他的长数了。好，这个可以，谢谢大家。

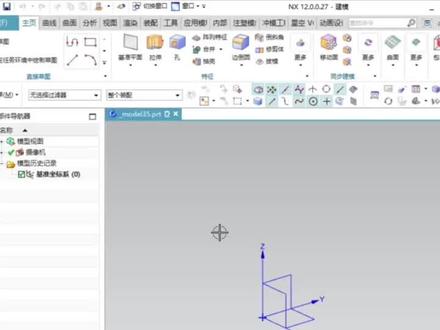

新手朋友们安装好 ug 软件之后，是不是非常想去创建一条程序，但是无从下手，那么今天完全从零基础开始，手把手教大家创建一条侧壁光刀的程序。首先我们在创建板块这里选择长方形指令，比如说把这个长度宽度，我们输入五十， 高度输入二十点确定。做出这样的方块之后呢，接着我们边写刀路，点击应用模块，选择加工版块，点确定。然后呢在这里点击工序导航器，右击它，选择几何式图。接下来呢要确定我们的加工坐标系， 双击 mcs 指定加工坐标系，也就是 g 五四零点坐标系，点击坐标系对话框，我们可以选择绝对坐标系，这样会比较安全点确定。第二个呢就要设置我们的安全高度，选择平面，指定弓箭的最高面 上抬十五到二十的距离，这样呢就能确保我们的抬刀高度是安全的。点确定，接着点击这个加号，双击 work piece， 在 这里呢需要指定一下我们所加工的这个部件，然后在毛坯这里呢选择包容快的形式点确定，接着右击选择程序顺序， 在它自带的文件夹里面呢右击选择插入工序，然后呢在这里可以根据自己所编写的刀路类型进行选择。那么 做侧壁加工，我们可以选择三 d 刀刃里面的深度轮廓型点确定，注意几何体，这里需要改为 workpiece， 这样呢他就会指定我们刚刚所设置好的弓箭以及坐标系安全高度。接着来设置刀刃，我们需要指定一下切削区域，选择我们所需要加工的这四个面点确定，然后呢点击新建，选择第一把平底刀点确定直径，这里呢我们输入十毫米，这样的话我们的刀具就创建好了， 现在生成刀路就可以看到这样的侧壁刀路就已经生成好了，接下来呢我们要去给它进行一个相应的调整，我们把它的刀量稍微调小一点，比如说给零点二， 然后进入到交叉数，在连接这里，把层到层之间改为沿部键斜进刀，斜坡角度给一点，五点确定， 接着优化它的一个连接方式，现在来生成程序，那么这样一条侧壁光刀的程序就做好了。想要跟我一起学习 u g 的 同学可以在评论区留下一二三，那么今天就分享到这里，学会的同学记得点赞关注哦！
