今天我们要来科普的是半导体玻璃基板，苹果自研 ai 服务器芯片包抓已向三星电机采购玻璃基板样品测试，用于这款顶级算力芯片的封装。适配玻璃能给高端 ai 芯片当核心部件。 今天把半导体玻璃基板讲透。一、芯片为什么需要一个基板？我们常说的芯片核心是一块刻有数十亿晶体管的硅片，它没法直接焊接在电路板上，也不能独立完成供电与信号传输，必须依靠封装基板实现这两个核心功能。 封装基板的作用，一是给脆弱的硅片提供物理冲击，二是作为芯片与外部电路的连接桥梁， 完成电力输送与高速信号传输。过去数十年，行业通用有机基板以树脂、玻纤为核心原料， 技术成熟，成本可控，足以覆盖绝大多数消费级芯片需求。二、 ai 芯片升级到 b 基板材料迭代大模型产业爆发，高端 ai 算力芯片的性能需求持续攀升，芯片尺寸更大， 算力密度更高，信号传输带宽要求指数级增长，工作温度也随之提升，有机基板的材料短板逐渐成为芯片性能升级的瓶颈。核心问题有三点，一、 日稳定性不足。高温下一桥区变形，大尺寸 ai 芯片与基板契合度下降，轻则信号传输异常，重则焊点脱焊，芯片失效。二、 热膨胀系数与硅不匹配，冷热循环中两者行电差会持续拉扯连接焊点，严重影响芯片使用寿命与长期稳定性。三、布线密度触达天花板 有机基板的线路精度与通孔密度已接近物理极限，无法满足下一代高端芯片的海量信号传输需求。三、玻璃基板到底解决了什么问题？半导体用玻璃基板 不是日常所见的普通玻璃，而是经过特殊配方与超精密加工的特种玻璃，核心特性完美匹配高端芯片封装需求。核心优势有四点，一、 与硅材料适配性极强。玻璃主要成分为二氧化硅，热膨胀系数与硅芯片几乎一致，高温下两者形变完全同步，从根源解决桥区焊点拉扯问题，大幅提升大尺寸芯片的封装量率与稳定性。二、 机械性能与耐高温性能优异。玻璃钢性平整度更高，超薄状态下仍不易变形，可耐受半导体封装的高温工艺，适配高端芯片制造流程。三、核心突破 t g v 玻璃通孔技术 这是玻璃基板的核心技术壁垒，不同于有机基板以表面布线为主的传输方式， t g v 技术可在超薄玻璃上加工出微米级超细通孔， 孔内填充金属后形成垂直信号通道，这种结构让信号无需在基板表面绕路， 传输延迟大幅降低，同时通孔间距可控制在一百微米以内，布线密度较有机基板提升十倍，完美匹配 ai 芯片的超高带宽传输需求。四、绝缘性与散热性能更优 玻璃具备优异的绝缘性能，可有效降低信号干扰，热传导性能优于有机基板，能更好适配 ai 芯片的高散热需求，保障芯片长期满负荷稳定运行。除高端 ai 芯片封装外，玻璃基板还可应用于 mini micro led 显示 光模块、光芯片封装、 a r v。 二、设备芯片、高端消费电子芯片等领域，是半导体先进封装的核心新材料。四、国内玻璃基板产业链核心玩家以下企业信息均来自公开公告、 投资者互动与企业年报按产业链环节，沃格光电，国内少数具备芯片用玻璃基板全制成产业化能力的企业。 武汉年产十万平米 t g v 产线已投产成都八点六代线，预计二零二六年量产。五、方光电，核心技术覆盖 t g v 加工能力 招股书明确布局玻璃基板制造等关键技术。彩虹股份，国内显示玻璃基板龙头已建成多条八点五代基板玻璃产线，具备大尺寸玻璃基板量产能力，技术积累可向半导体封装基板延伸。二、 核心设备环节，电耳激光 t g v 激光微孔设备已实现小批量订单全面覆盖。精原级和面板级封装。激光技术 大足数控，二零二四年推出玻璃基板成套解决方案，覆盖 t g v 超快激光钻孔设备。德龙激光面向先进封装的 t g v 激光设备已实现小批量出货。配套设备企业 汇成、真空、精策电子、东微科技、结加伟创、红田股份均在 t g v 对 应细分设备环节实现核心技术突破。五、 届时挑战与行业前景尽管优势明显，布力基板目前仍处于技术导入早期，距离大规模商业化仍有距离。核心挑战有三点，一、 生产成本高，玻璃加工难度大，微米级通孔加工孔内金属填充量率控制难，成本远高于有机基板，目前仅能覆盖高端 ai 芯片等对性能极度敏感的场景。二、产业链配套待完善 从上游特种玻璃材料、核心设备到下游封装验证，全链条仍需持续突破。即便是三星电机，目前已仅在中试线运行， 目标二零二七年后实现规模化量产。三，碎片化风险，玻璃易碎、大面积加工时的良率挑战仍然存在。不可否认的是， 玻璃基板是半导体先进封装的重要发展方向，也是支撑下一代高端 ai 芯片升级的关键材料。国内企业已实现从材料、 设备到工艺制造的全链条布局，具备了与国际厂商同步竞争的基础。最后，内容仅做科普补构成投资建议。
粉丝1.6万获赞3.2万
相关视频
01:53查看AI文稿AI文稿ai 芯片越来越强，但封装材料扛不住了，会变形，会发热，怎么办？有人想到了玻璃。今天聊一家公司，沃格光电。先说他现在什么状况。二零二五年营收二十四到二十七亿，六年连续增长，但利润是亏的。连续第四年亏损， 不是业务不行，是钱全砸进了新赛道。玻璃基板建产线、搞研发、扩产能，加上银行利息和新设备折旧，导致账面亏损。二零二六年四月，公司还主动终止了十五亿的定增计划，资金压力不小。再说行业地位，三个标签， 全球最早实现玻璃电路板产业化的企业，国内唯一建成 t g v 玻璃基板量产线的公司，年产量十万平米，全球仅三家企业掌握 t g v 前置成量产，沃格是其中之一，五百多项专利，最小孔径能做到三微米，技术指标全球领先。 最后看未来发展潜力，看他的业务，分三条线，第一条，显示领域，玻璃机迷你 led 背光模组已经批量供货，海信大圣 g 九显示器用的就是它的板子。第二条，光通信领域，一点六 t 光模块和 cpu 玻璃机产品已经小批量送样，和多家头部客户联合验证中。 第三条，半导体先进封装，与北极熊星战略合作开发前玻璃基芯片封装方案，瞄准 ai 大 算力芯片。 二零二六年成都八点六带线、湖北 t v 产线都将集中量产，是真正的量产来源。当然，风险也要说清楚。连续亏损定价宗旨，资金压力大， 新业务还没大规模变现，航天订单占营收不到百分之零点一。公司也因夸大关联被上交所警示过。总结三句话，技术国内顶级，玻璃基板赛道领跑，量产刚刚起步，二零二六年是关键窗口 风险不如忽视，现实和预期还有距离。你觉得这家在玻璃里种电路的中国公司，能等到产业爆发的那一天吗？
895熊二不二
03:21查看AI文稿AI文稿当苹果选择了玻璃，三星选择了玻璃，因为达选择了玻璃，这不仅仅是一种选择，更像是一场宿命。当我国的半导体先进制程还在被卡脖子的时候，玻璃电路基板创造了以先进封装为抓手的弯道超车机会。 相信多年之后，当每一颗高端芯片都躺在一块玻璃基板上的时候，你是否会想起二六年的那个春天？那时候的风才刚刚开始吹。 十月八日，一个足以改写半导体史书的节点正是来临。苹果这家科技巨手带着他的 borra ai 芯片找上了商芯电机要购买玻璃基板。是的，你没有听错，人类用了几十年的有机基板，正在被苹果、英伟达、英特尔集体抛弃， 一场玻璃替代革命正在暴力展开。为什么会是玻璃呢？很简单， ai 芯片越卷，传统的有机基板就越是暴力展开。为什么会是玻璃呢？很简单， ai 芯片越卷，传统的有机基板全是死穴， 玻璃一出直接封神，连接密度翻十倍，翘曲率降一半。再加上英特量产、苹果实测、台积电间线三大巨头齐发力，玻璃是想不火都难。 今天我们来梳理一下玻璃机版国产产业链。沃格光电子公司通格威是全球极少数掌握玻璃机 t g v 全制成的公司，目前有产量十万平米。去年下半年就完成玻璃机一点六 t g v 全制成的公司，目前有产量十万平米，去年下半年就完成玻璃机一点六 t g v 全制成的公司，目前有产量十万平米。小批量送样， 是国内唯一已有才能并开始送样测试的公司。第尔激光，国产打孔大师，玻璃那么脆，要是上面打几万个几微米的小孔还不能裂开，其难度可想而知。 以前这种设备只有德国能照。然而四月七日，第尔激光官宣，他们的面板级玻璃通孔设备已经成功交付。你想，当玻璃接板带来第一波热潮的时候，那些卖铲人的设备厂商必定是吃下第一波红利的人。 另外还有京东方、南斯科技这些老牌的玻璃玩家也在摩拳擦掌进入这个赛道。我们再来看一下国外的大玩家，英特尔是最早的吹哨人，他苦练实验内功，搞出了一百二十毫米乘一百二十毫米的超大模板。 三星只是杀气腾腾，拉来了同集团的三星显示和三星电机，在韩国市中市建好了生产线，计划在二六年全面启动高端量产，而台积电也在建了现有的成熟工艺里。 那玻璃基板这么强，为什么不找用呢？因为他还面临着以下问题，就是玻璃芯太脆，微 裂纹是量力插手，现在的量率只有百分之七十五至八十五，低于传统有机板的百分之九十以上的量率，因此它的成本是传统有机板的两倍。 尽管如此，巨头们依然要抢。目前这项技术正处于从实验室走向商业化量产的关键期，行业媒体也提出，二零二六年是行业的历史性节点。其实除了高端的 ai 芯片，像六 g 手机也是需要用到这种玻璃基的芯片。 华为目前就已经开始测试了，你想如果手机要用，那需求将会面临什么样的爆发状态？所以这绝对是一个值得重点关注的行业，当然也需要等待一些交易的机会。 风已经起了，你感受到了吗？好了，今天我们就聊到这，我们下期见。
48纯原.FUND
00:46查看AI文稿AI文稿pcb 硬质电镀板，这是附铜板 ccl 核心有三样原材料，剥削布、环氧树脂和铜箔。众所周知， pc 的 大头饰材料占总成本百分之六十，它占了它百分之四十的成本，它占了它百分之三十的成本。 二零二五年全球 pcb 产值约八百五十二亿美元，同比增加百分之十五点八，属于近五年全球 pcb 产值约九百六十亿美元，同比增加百分之十二左右。从消费电子总量驱动转向 ai 算力 汽车电子高端价值驱动途为 pcb 在 不同应用场景下的毛利表，概括总结就是，低端薄利，中端稳利，高端高利。窄板暴力，处于全球第一梯队，有深蓝电路，主要是高多层通信和窄板。库电股份、盛宏科技、中山经历等，主要在服务其汽车高端通信快速崛起。祝大家五一后赚钱！
3021张赢赢（大A读博）

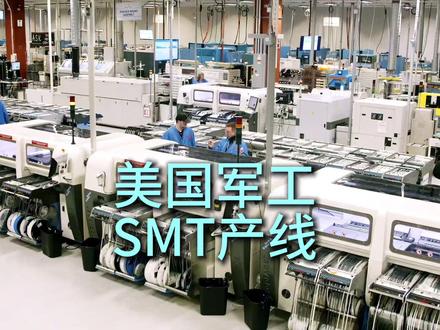

00:52查看AI文稿AI文稿这是美国军工 s m t。 工厂内部的产线，看看用的都是什么设备。操作员，前面的贴片机，来自英国 u o p s m t。 智能仓储系统，来自意大利艾赛奇。辅助物料垂直升降式自动仓储，来自瑞士卡德克斯。把 西高印刷到印制电路板上的印刷机，来自德国 e k r a s p i。 检测西高印刷质量设备，来自韩国品牌高永科技，负责把原件贴装到 p c d。 板上的这一排高速贴片机，来自韩国品牌高永科技，负责把原件贴装到 p c d。 板上的设备，来自日本欧姆龙。 用于原件与焊点放大观察的工业检测显微镜，来自德国莱卡。用于清除铸焊剂残留物离子污染的在线清洗设备，来自美国泰克尼克 x ray。 焊点内部检测与失效分析。来自美国诺信电气测试环节的飞针测试机，来自日本高谷。选择性焊接机，来自英国匹勒豪斯。 pcb 自动分板机，来自美国西姆。工业环境温湿度与环境数据记录仪，来自意大利德尔塔厄姆。
1.3万开心的菠萝
06:05查看AI文稿AI文稿不卷，对，这是一个反内卷的点心，反内卷的点心，唯一一个没有两烦恼的情况。欢迎欢迎大家，你看我们今天这个刚好华语的这个年会啊，你看邀请了这么多大佬过来了。对， 然后那个来到我们华语这个定南的，定南的制造中心，制造中心，对，那走我们，我们跟着，跟着我们红哥， 哈哈哈，这边是这个华宇的这个生产基地，我靠，他禁止拍照，不过没事，我是在录视频，问题不大啊，哈哈哈，他没有说禁止拍视频是吧，华宇电子欢迎您啊。哈喽，各位家人，哈哈哈。呃，今天有啥分享？ 哈哈哈，今天有什么？今天没有什么好给你们的，今天又没有什么是吧，哈哈哈，这个大家聚在一起很欢乐啊，我在等着你们一起参观嘞。等着我们是吧，哈哈哈。来走走走走走啊，来来来，跟着大部队走来来，跟着大部队。我们有两个仓库，仓库一，仓库二 啊，仓库一就是原材料仓。 ok， 仓库二是成品仓。 ok， 我 们从这里进，整个产品从这里就出来了。 ok， 好 好走，跟着我走，我们今天来那个参观一下我们华语的赣州生产基地。啊。对， 这里是分割，现在我们原材料回来都是很大个的。 ok， 大 的尺寸的啊，然后在这里来进行分割，这里分两种分割设备，一种是大的，一种是小的。嗯，大的话主要是那一些非常非常标的尺寸。嗯， 然后刚你看他这个材料分割的是。呃，波纤板，叫属实 f 四的材料啊，这边这个设备主要分割的是金属基板。哦对，金属基板就是铝的材料的， 铝材和这个铜箔就现在涨价涨的很厉害的。对，这个是百分之八十的铝，百分之十的铜，那现在涨的最凶就这东西了。嗯，对，那这个设备今天没有开，这个设备是一些。呃， 主要是针对这个材料分割之后周边的一些比较锋利的这个披风啊，或者一些圆角的地方，因为产品之间他们之间互相会摩擦，摩擦就会可能把表面造成一些刮伤或者刮花， 所以我们有这个设备来这个把边上给磨掉了，磨的其实很光滑，其实我们人原来就相当于磨成这个有弧形的状态，这里直接分割的时候分一是九十度那种尖形状态，切一切修一修。对，对，是双面的多还是单面的多？单面的多。对， 那这就是基本上是我们的原材料了。回来大材料你看都是个大尺寸的，看到没有？这是材料。对，大材料。对对，包括他们的这个双面多层铝基板 也是这个原材料回来之后我们机加工，然后再去外面加工的。这样做出来的。啊？不是一个工厂完成的。我们一楼刚你看到地方是开料的部分，目前江西工厂生产制造主要是九十个人，九十人。然后呢？我们是四层的厂房，其中只有两层头楼的使用， 然后四楼的话主要是针对两个无尘十万级的纹身式的生产。那这个是针对那种。呃，精密的线路生产 在四楼，包括食客也在四楼。然后一楼主要是仓储和这个后面的一些机加工，因为设备比较重嘛。啊？就全部在一楼 啊。对，二楼，主要目前二楼和四楼目前是没有起用的啊。对母主要的。呃，核心的这个机加工基本在一楼在，然后人员的话九十个人。九十人，目前我们是一般的生产状态，就是没有夜班， 到今天我没有夜班，所以想想我们做我这个行业的话，我觉得我们公司是唯一一个没有他不卷。对，这是一个反内卷的典型对，反内卷的典型，唯一一个没有两烦恼的情况。 四楼就分两半啊，这这一半是做线路，这一半是做主焊。 ok， 那 线路部分就主要是以石刻腐蚀为主啊，这边呢主要是白色的漆为主啊。对啊，这个工厂的设计就是一个麦当劳的 m 啊。 俺们的意思就是产品和人都不走回头路。 ok， 人货分离。好。对，这个地方进入原材料进去生产。嗯，到这里接生产出来。嗯，对，进去的铜板出来是这个状态，你看。 嗯，这就是扎卡标准的模组。这个是成品啊。不不不不，这是还是很出初级的半成品。我给你拿个比一下。等一下我拿个产品比一下。一下。 哦，进去的是这种对，我们进去的是这种产品， 进去是这样子的，出来是这样子。哦，看到没有，这就很有有，有代表性的。没有，可以到里面看看水平线呐。那你带路啊，走走走，这个工序是很大的味道的，但是我们相对于还好一点， 这个工序一般都是水流成河的，但我们要求很严格，不允许有一滴水落在地上的。嗯， 应该叫 e d s 线，从最初的。有啊有啊，有，氨水很低，强溶硫酸最多。对，我们这个地方其实就到了非常重的那个化学药剂的地方，其实这里面是超强度的强硫酸碱性的， 那其实他不光有这个，有硫酸的这个过程他也有很多的压力，就是他的水压不停的去冲洗这个基板的头 啊，然后把那个桶给咬死掉，可能要分三段，一段、两段，三段才实惠的完，因为我们的桶有分，呃，三十五微米、 七十微米，一百零五微米，所谓的就是挤钢丝嘛，对吧？特别大，一大功率上面他就铜就会越厚，那越厚的铜这个石头要求越高，这个是很重要的核心设备，所以我对设备的管理是非常非常严格的。这些设备啊，其实保养是很辛苦的， 因为要保养这个设备是要把所有的东西打开，然后一比一的清洗。哦，尾料啊，那个尾料是用完的，尾料还清洗的，肯定是。呃，这里啊，这边这个地方你看看还可以回收用吗？铜可以回收利用。
25光荟说
00:46查看AI文稿AI文稿今天要给大家介绍的上市公司位于深圳市龙岗区，名叫深南电路。该公司董事长杨志成毕业于清华大学精密仪器系光学仪器专业，航空航天部第三零四研究所工学硕士，还是享受国务院特殊津贴的专家、正高级工程师。 该公司的主营产品是印制电路板、电子装、联合风控机板，应用覆盖通讯、数据中心、公共医疗、汽车电子等热门领域。 该公司自一九八四年成立以来，一直深耕电子互联领域，近年来精准把握 ai 算力升级、 储存市场需求增长和汽车电动智能化三大历史机遇，实现业绩跃升。希望山南电路可以持续领跑 ai 算力赛道，业绩再创新高。关注我，继续给你分享深圳知名企业。
55梅姐解读企业

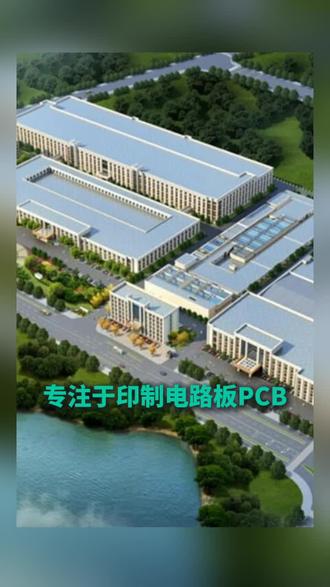

00:29查看AI文稿AI文稿专注于硬质电路板 pcb 研发与生产的创业板上市企业江西威尔高电子股份有限公司，在泰国大城辅洛加纳工业园区建起海外第一座工厂，首期投资二十五亿泰铢， 目标产品直指 ai 服务器电源与汽车电子。在二零二六年四月的投资者关系。活动记录表中，公司就泰国工厂产量扩充进展做了集中说明，泰国工厂一期产量约四点五亿元收入，并实现年度盈利。
